(共16张PPT)
台阶和坡道
建筑构造-台阶和坡道
2
一、 台阶
二、 坡道
三、 无障碍设计

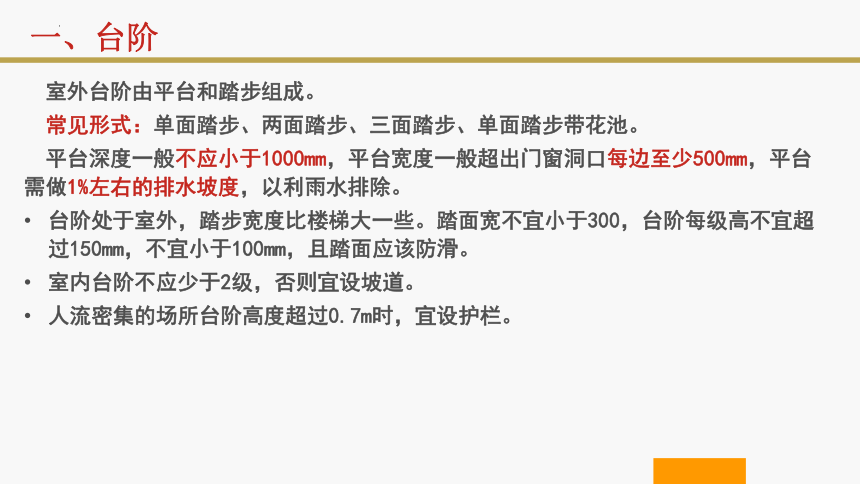

室外台阶由平台和踏步组成。

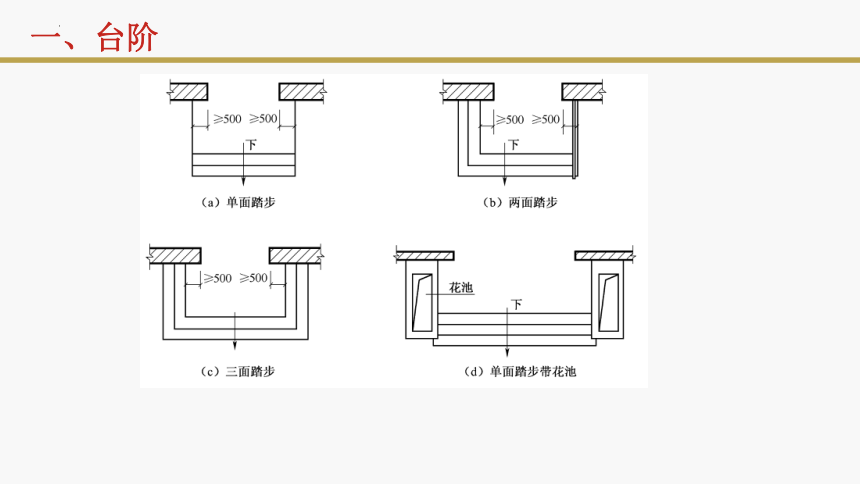

常见形式：单面踏步、两面踏步、三面踏步、单面踏步带花池。
平台深度一般不应小于1000mm，平台宽度一般超出门窗洞口每边至少500mm，平台需做1%左右的排水坡度，以利雨水排除。
台阶处于室外，踏步宽度比楼梯大一些。踏面宽不宜小于300，台阶每级高不宜超过150mm，不宜小于100mm，且踏面应该防滑。
室内台阶不应少于2级，否则宜设坡道。
人流密集的场所台阶高度超过0.7m时，宜设护栏。
一、台阶
一、台阶
平台表面应比室内地面标高
略低
台阶与建筑主体结构一般分开，留设沉降缝（10mm左右）

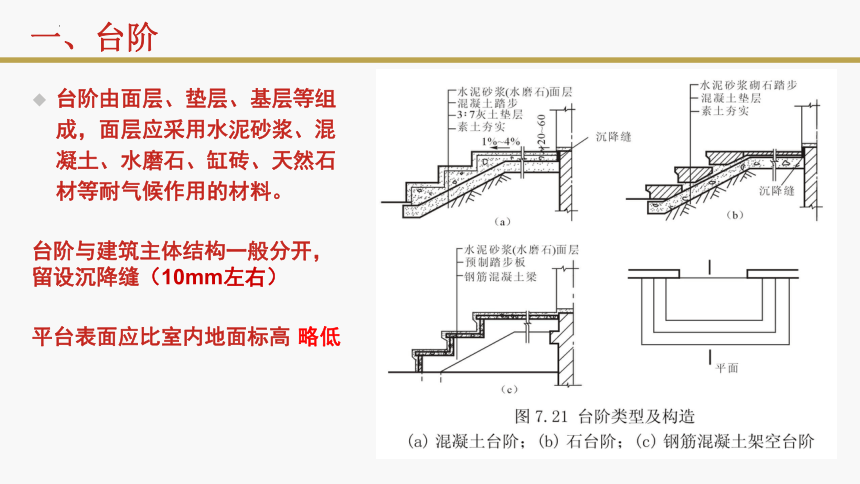

台阶由面层、垫层、基层等组成，面层应采用水泥砂浆、混凝土、水磨石、缸砖、天然石材等耐气候作用的材料。
一、台阶
●楼梯的结构形式
●楼梯常用施工工艺
●楼梯的组成
●楼梯设计概要
●台阶和坡道构造
●有高差处无障碍设计的构造问题
●电梯和自动扶梯

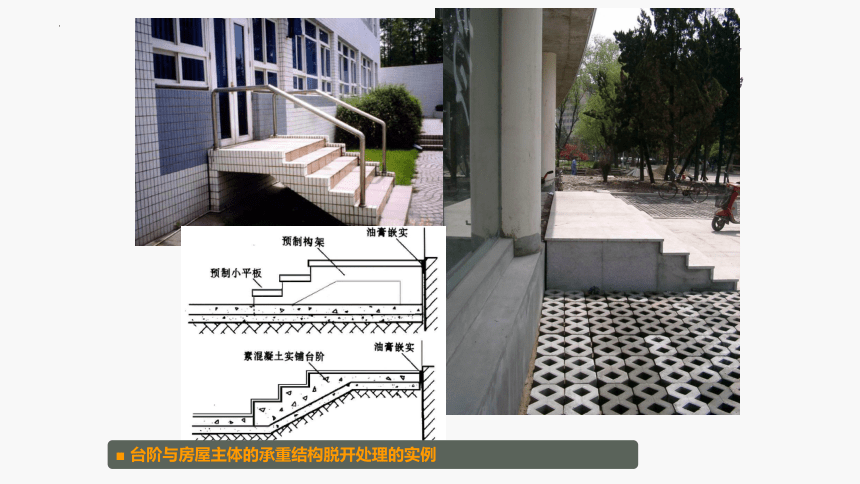

■ 台阶与房屋主体的承重结构脱开处理的实例

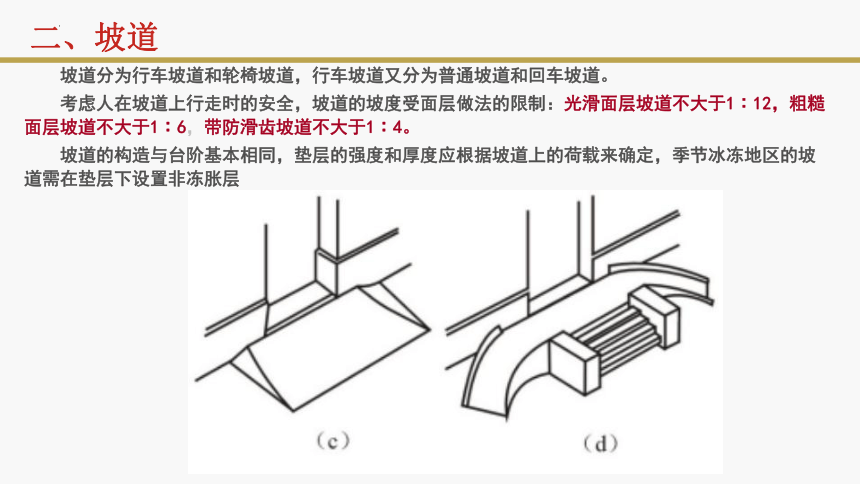

坡道分为行车坡道和轮椅坡道，行车坡道又分为普通坡道和回车坡道。
考虑人在坡道上行走时的安全，坡道的坡度受面层做法的限制：光滑面层坡道不大于1∶12，粗糙面层坡道不大于1∶6，带防滑齿坡道不大于1∶4。
坡道的构造与台阶基本相同，垫层的强度和厚度应根据坡道上的荷载来确定，季节冰冻地区的坡道需在垫层下设置非冻胀层
二、坡道
二、坡道
●楼梯的结构形式
●楼梯常用施工工艺
●楼梯的组成
●楼梯设计概要
●台阶和坡道构造
●有高差处无障碍设计的构造问题
●电梯和自动扶梯
■ 坡道应使用防滑面材或经特殊防滑构造处理
· 无障碍设计——
方便下肢和视觉有残疾的人士通行、特别是有高差处的通行
构造主要是对楼梯、台阶、坡道等有高差处进行特殊处理
三、无障碍设计
· 无障碍设计坡道的坡度和宽度——
□ 便于残疾人通行的坡道的坡度标准为不大于l/8
参照规范规定的各种允许坡度的条件下与之相匹配的每段坡道的
最大高度和水平长度
□ 轮椅坡道的宽度及平台宽度——
轮椅坡道的净宽度不小于1.00m
无障碍出入口的轮椅坡道的净宽度不小于1.20m
轮椅坡道的起点、终点和中间休息平台的最小水平长度为1.50m
1500
1500
1500
1500
1500
三、无障碍设计
●楼梯的结构形式
●楼梯常用施工工艺
●楼梯的组成
●楼梯设计概要
●台阶和坡道构造
●有高差处无障碍设计的构造问题
●电梯和自动扶梯
■ 室内外设置的无障碍坡道实例
· 无障碍设计楼梯特殊构造——
□ 楼梯形式及相关尺度——
应采用直行形式，如直跑楼梯、对折的双跑楼梯或成直角折行楼梯等 ，
不宜采用弧形梯段或在半平台上设置扇步
300
300
300
300
300
300
300
300
300
300
300
300
300
300
地面提示块
适用形式
不适用形式
三、无障碍设计
· 无障碍设计楼梯特殊构造——
◆ 楼梯的坡度应尽量平缓，每步踏步保持等高，踢面高不大于150mm，如属于养老建筑，则为居住建筑时高150mm，为公共建筑时高130mm
◆ 楼梯的梯段宽度公共建筑不小于1500mm；居住建筑不小于1200mm
◆ 踏步无直角突沿，表面不滑不积水，防滑条不得高出踏面5mm以上
□ 楼梯形式及相关尺度——
◆ 凡有凌空处的构件边缘，都应该向上翻起不低于50mm的安全挡台
三、无障碍设计
＞50
＞50
＞50
◆ 在梯段的起始及终结处，扶手应自其前缘向前伸出300mm以上；
两个相邻梯段的扶手应该连通，梯段与平台的扶手也应连通；
扶手末端应向下或伸向墙面，扶手的断面形式应便于抓握
80
80
· 无障碍设计楼梯特殊构造——
□ 楼梯形式及相关尺度——
三、无障碍设计
●楼梯的结构形式
●楼梯常用施工工艺
●楼梯的组成
●楼梯设计概要
●台阶和坡道构造
●有高差处无障碍设计的构造问题
●电梯和自动扶梯
■ 设置地面提示块的无障碍坡道和踏步
