点、直线、平面的投影之点的投影
一、平面的表示方法
一、平面的表示方法
二、平面的投影
三、各种位置平面的投影特性
四、例题
五、平面上的直线
六、平面上的点
七、投影面垂直面上的点和直线

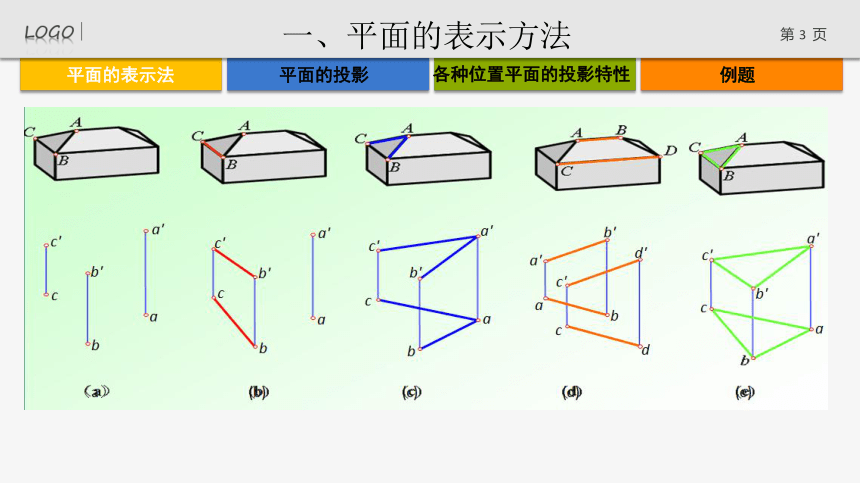

平面的表示法

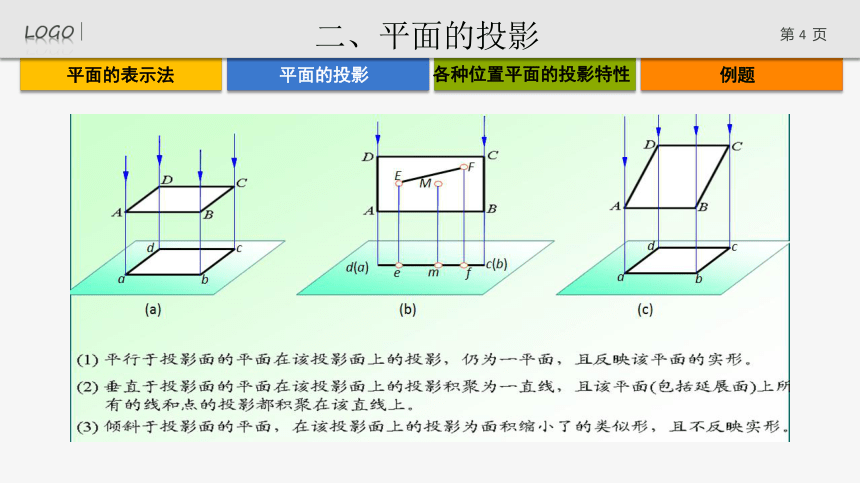

平面的投影
例题

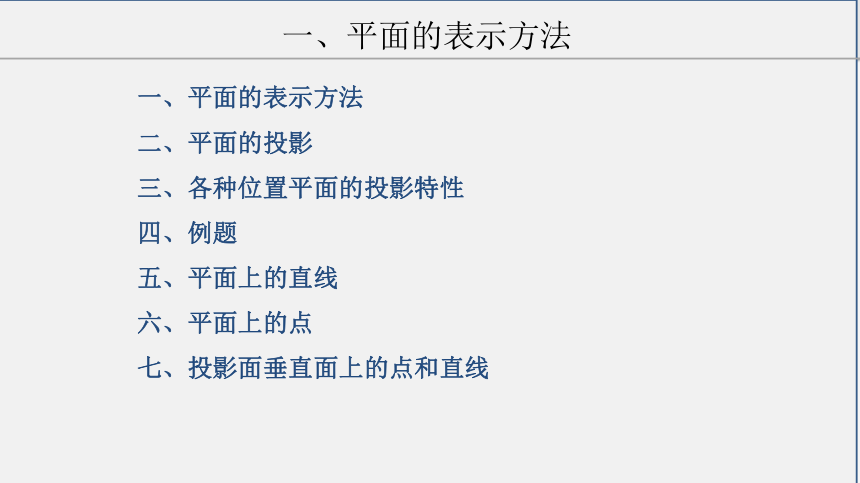

一、平面的表示方法
各种位置平面的投影特性
平面的表示法
平面的投影
例题
二、平面的投影
各种位置平面的投影特性
平面的表示法
平面的投影
例题
二、平面的投影
各种位置平面的投影特性
平面的表示法
平面的投影
例题

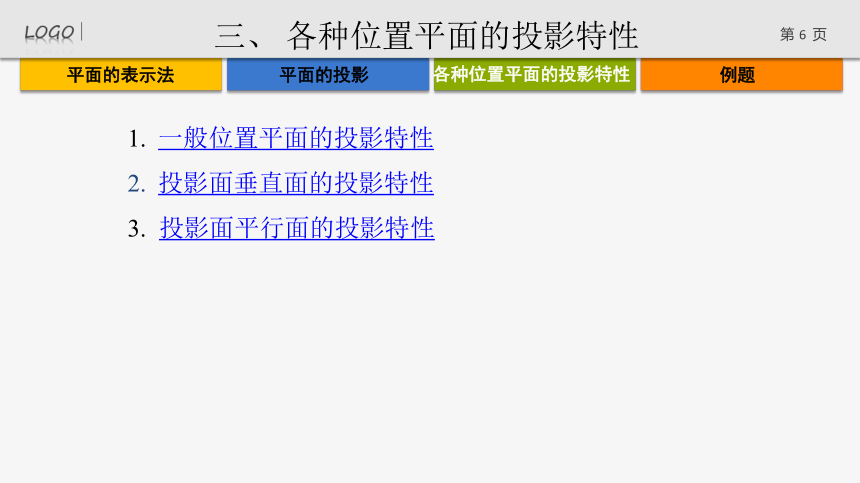

三、 各种位置平面的投影特性
各种位置平面的投影特性
一般位置平面的投影特性
投影面垂直面的投影特性
3. 投影面平行面的投影特性
平面的表示法
平面的投影
例题
1. 一般位置平面的投影特性
各种位置平面的投影特性

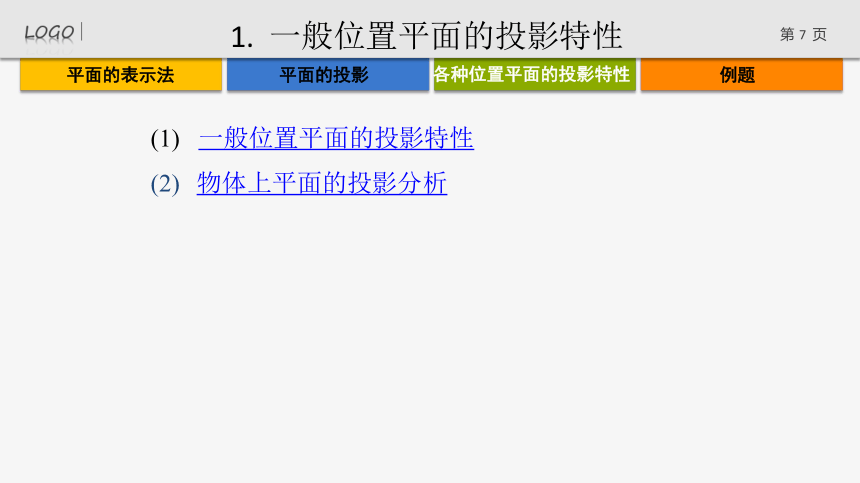

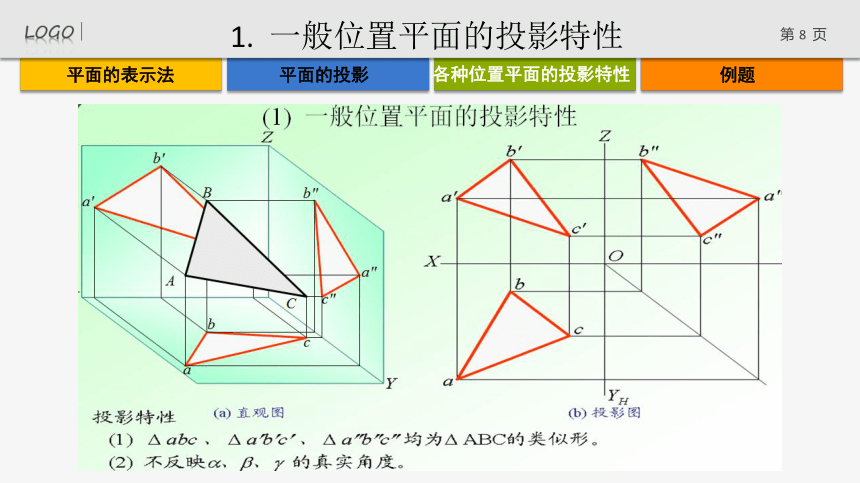

(1) 一般位置平面的投影特性

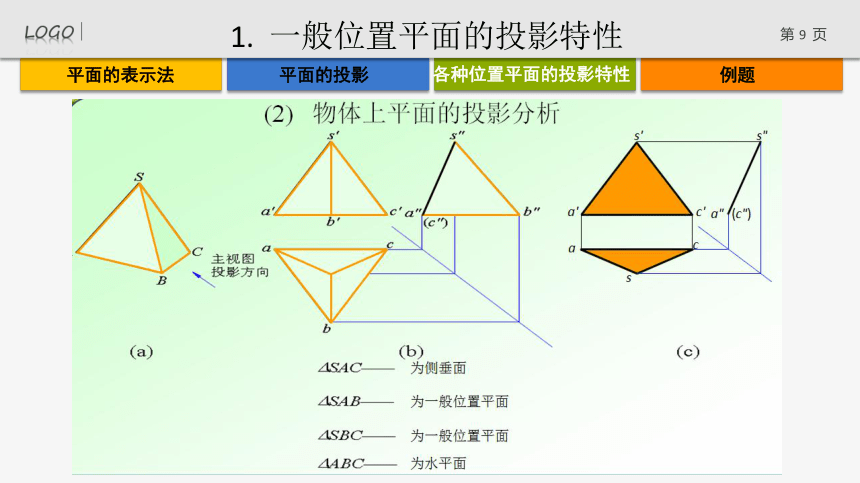

(2) 物体上平面的投影分析
平面的表示法
平面的投影
例题
1. 一般位置平面的投影特性
各种位置平面的投影特性
平面的表示法
平面的投影
例题
1. 一般位置平面的投影特性
各种位置平面的投影特性
平面的表示法
平面的投影
例题
2. 投影面垂直面的投影特性
各种位置平面的投影特性
(1) 投影面垂直面的投影特性
(2) 物体上垂直面的投影分析
平面的表示法
平面的投影
例题
2. 投影面垂直面的投影特性
各种位置平面的投影特性
平面的表示法
平面的投影
例题
2. 投影面垂直面的投影特性
各种位置平面的投影特性
平面的表示法
平面的投影
例题
3. 投影面平行面的投影特性
各种位置平面的投影特性
(1) 投影面平行面的投影特性
(2) 物体上平行面的投影分析
平面的表示法
平面的投影
例题
3. 投影面平行面的投影特性
各种位置平面的投影特性
平面的表示法
平面的投影
例题
3. 投影面平行面的投影特性
各种位置平面的投影特性
五、平面上的直线
平面上的直线
平面上的点
投影面垂直面上的点和直线
五、平面上的直线
平面上的直线
平面上的点
投影面垂直面上的点和直线
五、平面上的直线
平面上的直线
平面上的点
投影面垂直面上的点和直线
1. 平面上的点
2. 例题
五、平面上的直线
平面上的直线
平面上的点
投影面垂直面上的点和直线
五、平面上的直线
平面上的直线
平面上的点
投影面垂直面上的点和直线
五、平面上的直线
平面上的直线
平面上的点
投影面垂直面上的点和直线
投影面垂直面上的点和直线
2. 例题
五、平面上的直线
平面上的直线
平面上的点
投影面垂直面上的点和直线
五、平面上的直线
平面上的直线
平面上的点
投影面垂直面上的点和直线
