电梯
建筑构造-电梯
2
一、 电梯的分类
二、 电梯的组成
三、 自动扶梯
· 电梯——

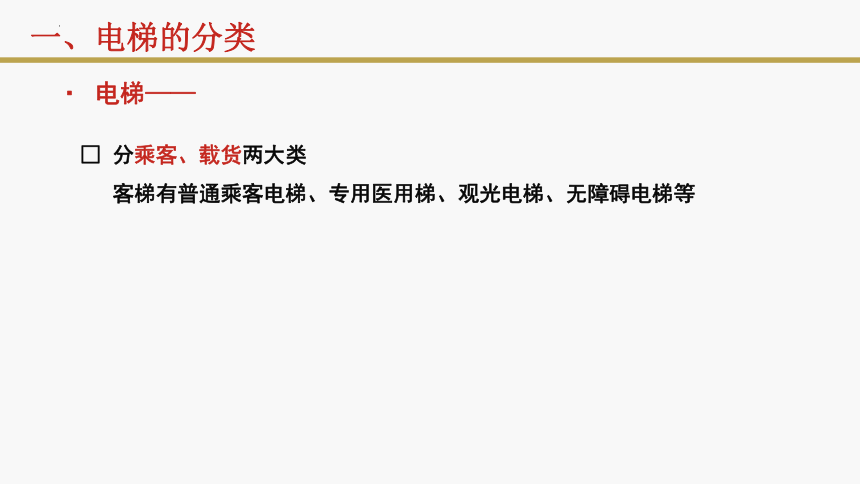

□ 分乘客、载货两大类
客梯有普通乘客电梯、专用医用梯、观光电梯、无障碍电梯等
一、电梯的分类

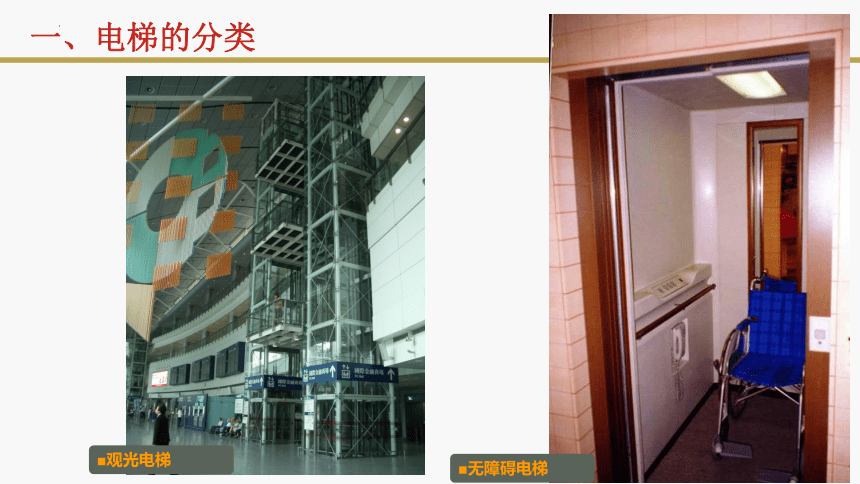

■观光电梯
■无障碍电梯
一、电梯的分类

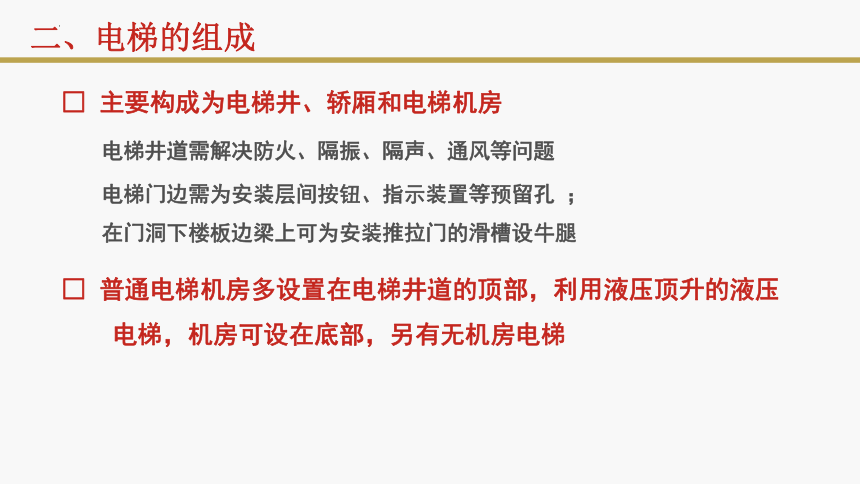

□ 主要构成为电梯井、轿厢和电梯机房
电梯井道需解决防火、隔振、隔声、通风等问题
电梯门边需为安装层间按钮、指示装置等预留孔 ；
在门洞下楼板边梁上可为安装推拉门的滑槽设牛腿
二、电梯的组成
□ 普通电梯机房多设置在电梯井道的顶部，利用液压顶升的液压
电梯，机房可设在底部，另有无机房电梯
二、电梯的组成
机房
钢筋混凝土底座
弹性隔振垫
隔声层
井道
横梁
轿厢
＞1300

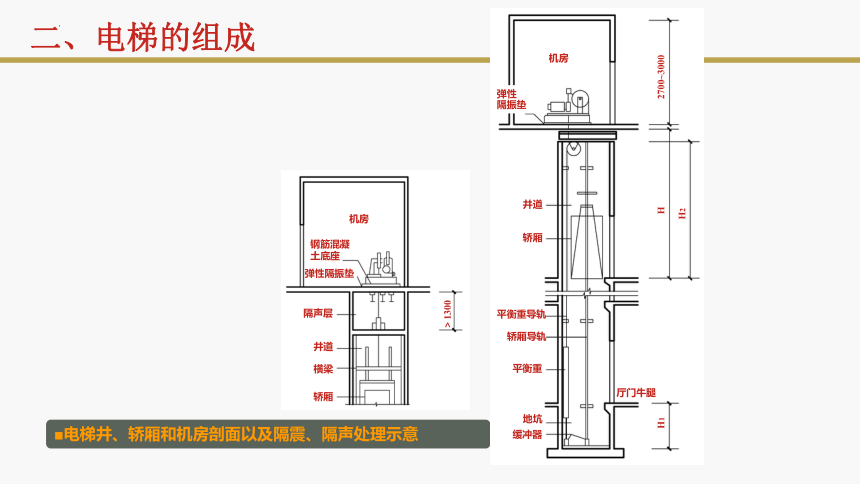

■电梯井、轿厢和机房剖面以及隔震、隔声处理示意
机房
弹性
隔振垫
井道
轿厢
平衡重导轨
平衡重
地坑
缓冲器
2700~3000
H
H2
H1
厅门牛腿
轿厢导轨

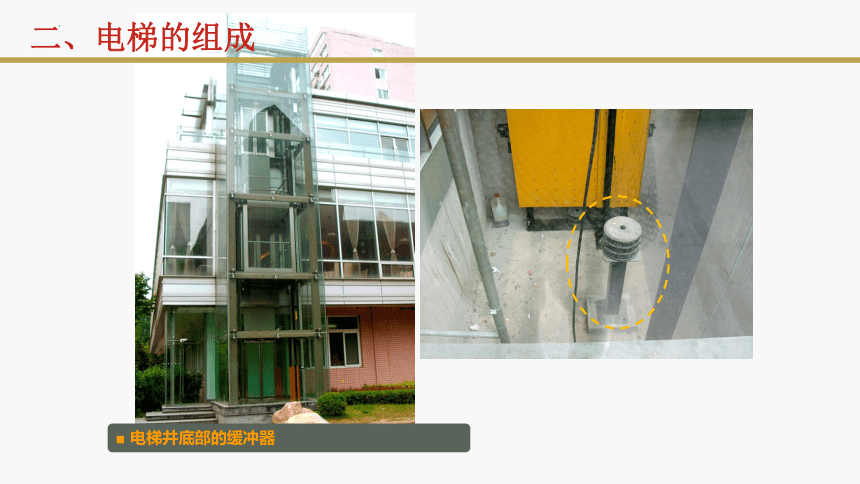

■ 电梯井底部的缓冲器
二、电梯的组成
二、电梯的组成
■ 电梯井内的轿厢导轨及电梯门启合装置
二、电梯的组成
■ 电梯门边需为安装层间按钮、指示装置等预留孔 ；
在门洞下楼板边梁上可为安装推拉门的滑槽设牛腿
电梯门构造示意
(a)
(b) 电梯门洞附近留孔示意
· 电梯——
□ 分乘客、载货两大类
客梯有普通乘客电梯、专用医用梯、观光电梯、无障碍电梯等
□ 主要构成为电梯井、轿厢和电梯机房
电梯井道需解决防火、隔振、隔声、通风等问题
电梯门边需为安装层间按钮、指示装置等预留孔 ；
在门洞下楼板边梁上可为安装推拉门的滑槽设牛腿
■ 液压电梯构成示意
液压顶升装置
轿厢
液压电梯
井道平面
二、电梯的组成
■ 无机房电梯实例
二、电梯的组成
· 自动扶梯——
□ 适用于车站、码头、空港、商场等人流量大的场所
□ 可正、逆方向运行 ，但不可用作消防通道
□ 机械装置悬挂在楼板下面，楼层下需做装饰外壳处理，底层
需设地坑，设备上部自动扶梯口处应做活动地板，以利检修
□ 自动扶梯洞口四周应按照防火分区要求采取防火措施
三、自动扶梯
三、自动扶梯
■用于室内外的自动扶梯实例
三、自动扶梯
■ 自动扶梯各部分的构成示意
自动扶梯构成示意
■ 自动扶梯设备的安置位置在端头的楼板下
三、自动扶梯
■ 自动扶梯口设备的上方需做活动地板，方便检修
三、自动扶梯
三、自动扶梯
安全间距
■ 自动扶梯与侧边的主体结构构件或者在双台并列时的
相互之间，必须留有足够的安全间距
防护提示装置
三、自动扶梯
■ 设置在自动扶梯周边的各种烟感、喷淋装置和防火卷帘
