(共15张PPT)

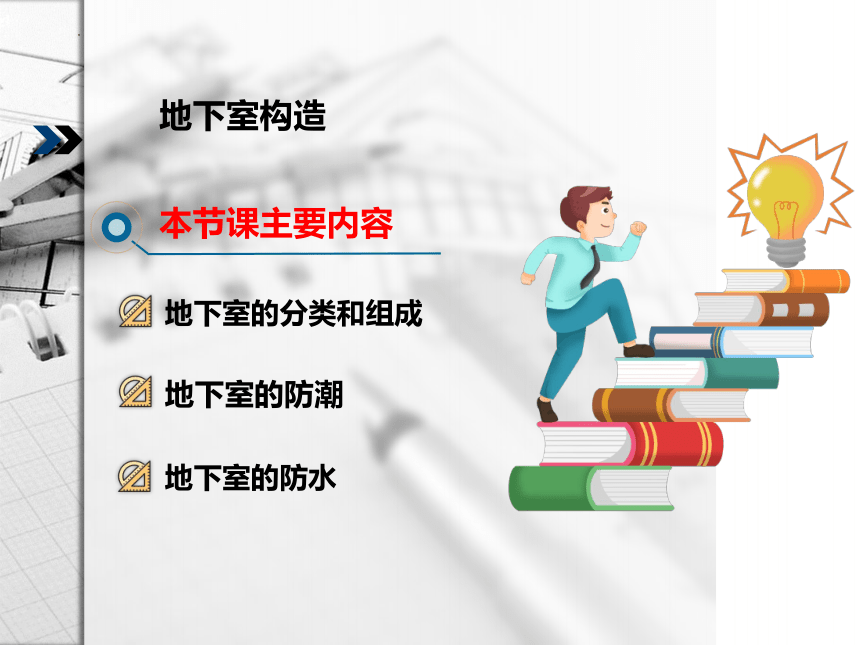

本节课主要内容
地下室的防潮
地下室的防水
地下室构造
地下室的分类和组成

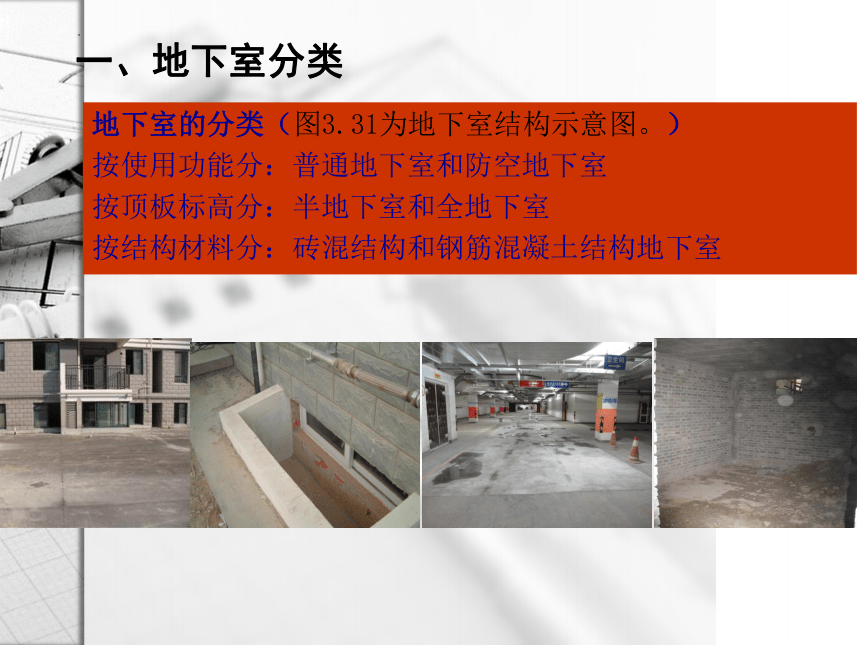

一、地下室分类
地下室的分类（图3.31为地下室结构示意图。）
按使用功能分：普通地下室和防空地下室
按顶板标高分：半地下室和全地下室
按结构材料分：砖混结构和钢筋混凝土结构地下室

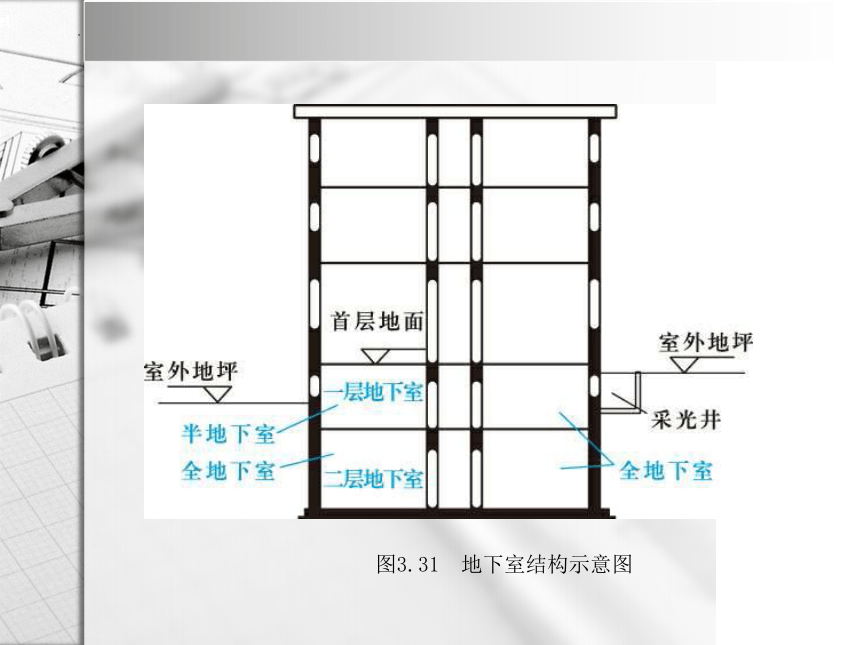

图3.31　地下室结构示意图

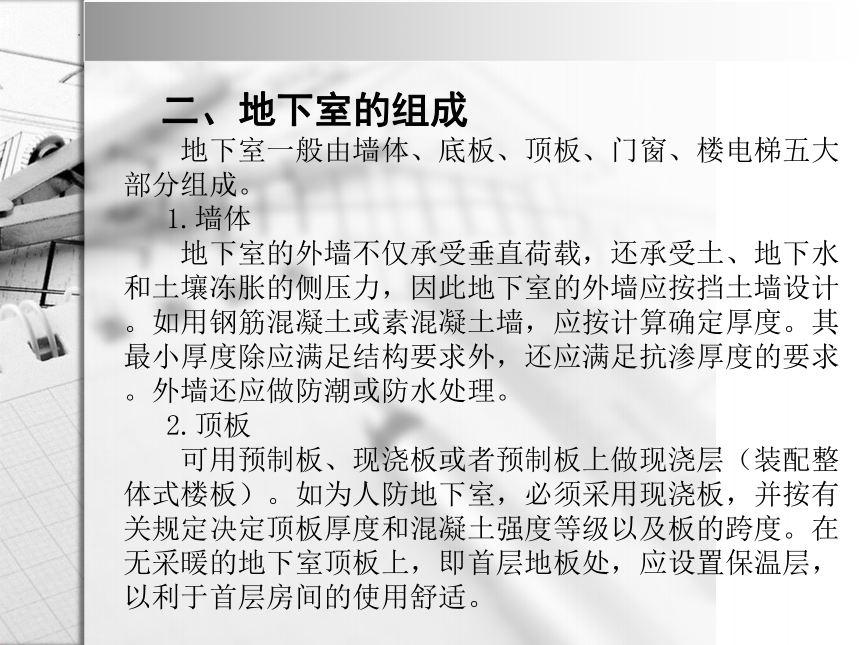

二、地下室的组成
地下室一般由墙体、底板、顶板、门窗、楼电梯五大部分组成。
1.墙体
地下室的外墙不仅承受垂直荷载，还承受土、地下水和土壤冻胀的侧压力，因此地下室的外墙应按挡土墙设计。如用钢筋混凝土或素混凝土墙，应按计算确定厚度。其最小厚度除应满足结构要求外，还应满足抗渗厚度的要求。外墙还应做防潮或防水处理。
2.顶板
可用预制板、现浇板或者预制板上做现浇层（装配整体式楼板）。如为人防地下室，必须采用现浇板，并按有关规定决定顶板厚度和混凝土强度等级以及板的跨度。在无采暖的地下室顶板上，即首层地板处，应设置保温层，以利于首层房间的使用舒适。

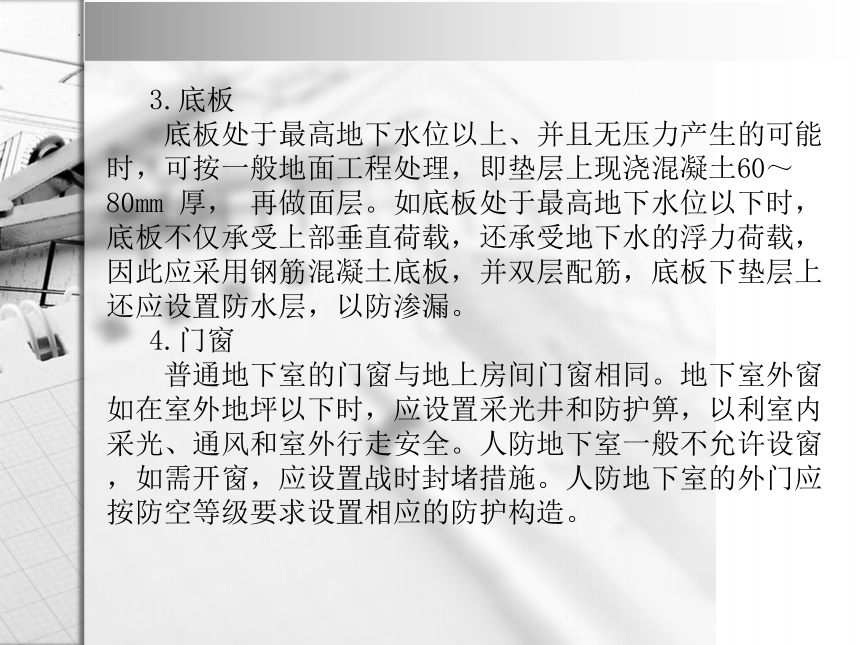

3.底板
底板处于最高地下水位以上、并且无压力产生的可能时，可按一般地面工程处理，即垫层上现浇混凝土60～80mm 厚， 再做面层。如底板处于最高地下水位以下时，底板不仅承受上部垂直荷载，还承受地下水的浮力荷载，因此应采用钢筋混凝土底板，并双层配筋，底板下垫层上还应设置防水层，以防渗漏。
4.门窗
普通地下室的门窗与地上房间门窗相同。地下室外窗如在室外地坪以下时，应设置采光井和防护箅，以利室内采光、通风和室外行走安全。人防地下室一般不允许设窗，如需开窗，应设置战时封堵措施。人防地下室的外门应按防空等级要求设置相应的防护构造。

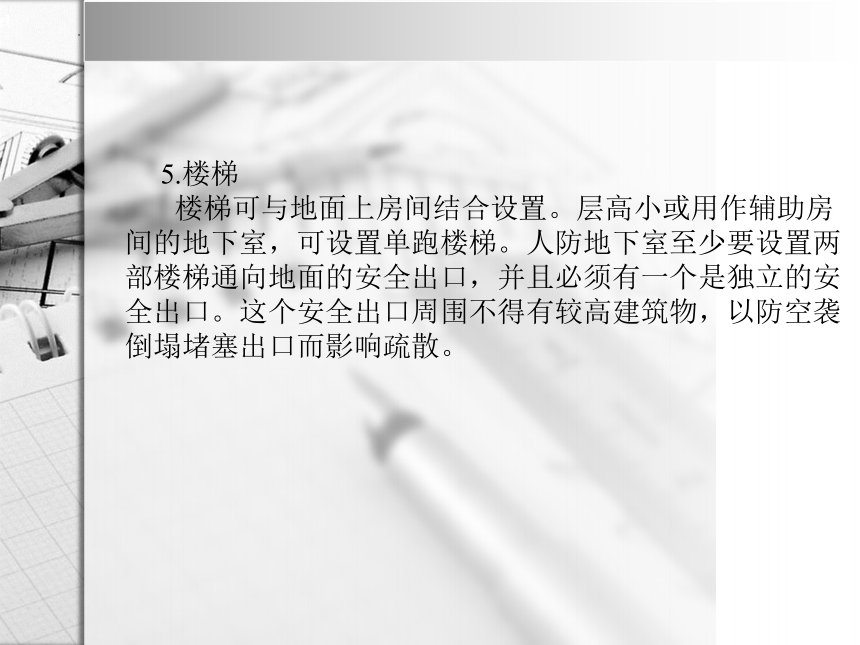

5.楼梯
楼梯可与地面上房间结合设置。层高小或用作辅助房间的地下室，可设置单跑楼梯。人防地下室至少要设置两部楼梯通向地面的安全出口，并且必须有一个是独立的安全出口。这个安全出口周围不得有较高建筑物，以防空袭倒塌堵塞出口而影响疏散。

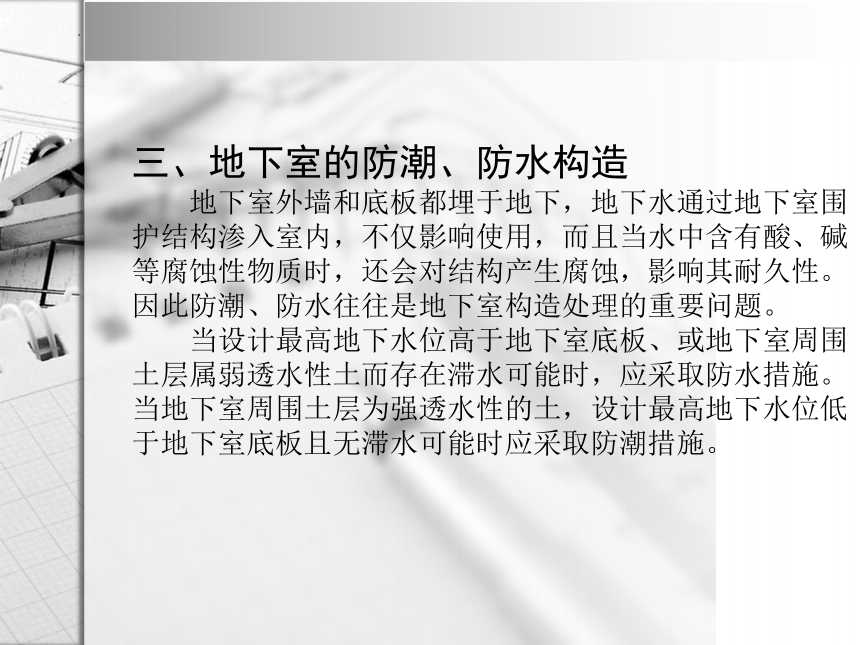

三、地下室的防潮、防水构造
地下室外墙和底板都埋于地下，地下水通过地下室围护结构渗入室内，不仅影响使用，而且当水中含有酸、碱等腐蚀性物质时，还会对结构产生腐蚀，影响其耐久性。因此防潮、防水往往是地下室构造处理的重要问题。
当设计最高地下水位高于地下室底板、或地下室周围土层属弱透水性土而存在滞水可能时，应采取防水措施。当地下室周围土层为强透水性的土，设计最高地下水位低于地下室底板且无滞水可能时应采取防潮措施。
1.地下室防潮
当设计最高地下水位低于地下室底板、且无形成上层滞水可能时，地下水不会浸入地下室内部，地下室底板和外墙可以做防潮处理。地下室防潮只适用于防无压水。
地下室防潮的构造要求是：砖墙必须采用水泥砂浆砌筑，灰缝必须饱满；在外墙外侧设垂直防潮层，防潮层做法一般为：1:2.5水泥砂浆找平、刷冷底子油一道、热沥青或其他防水材料两道；防潮层做至室外散水处，然后在防潮层外侧回填低渗透性土壤如粘土、灰土等，并逐层夯实，底宽500mm左右。此外，地下室所有墙体必须设两道水平防潮层，一道设在底层地坪附近，一般设置在结构层之间；另一道设在室外地面散水以上150～200mm 的位置，见图3.32。
图3.32　地下室防潮构造
2.地下室防水构造
地下室防水
卷材防水
自防水
外包防水
内防水
当设计最高地下水位高于地下室地层时，需做好地下室外墙和地层的防水处理。目前采用的防水措施有自防水和材料防水两类。自防水是用防水混凝土作外墙和底板，使承重、围护、防水功能三者合一，这种防水措施施工较为简便。材料防水是在外墙和底板表面敷设防水材料，如卷材、涂料、防水水泥砂浆等，以阻止地下水的渗入。卷材是常用的一种防水材料，根据卷材与墙体的关系，可分为外防水和内防水，如图3.33、图3.34 所示。
图3.33　地下室卷材外防水构造
图3.34　地下室卷材内防水构造
卷材防水层设在地下工程围护结构外侧（即迎水面） 时称为外防水，这种方法防水效果好，但维修困难。
卷材粘贴于结构内表面时称为内防水，这种做法防水效果较差，但施工简单，便于修补，常用于修缮工程。
本章小结
1.墙体是建筑中占主要地位的建筑构件，其承重方案、选材和构造对建筑的正常使用、安全性、经济性和施工环境将产生重要的影响。
2.砖墙作为传统的墙体材料已经不能适应建筑发展的需要，正在逐步退出市场。
3.合适的墙体细部构造是确保墙体发挥其功能的重要保证。
4.隔墙构造、幕墙构造以及地下室构造。
5.地下室作为建筑中较为隐蔽的组成部分，防潮和防水要求应得到相应的关注。
