门窗概述
建筑构造-门窗概述
2
一、 门窗的作用
二、 门窗的功能要求
三、 门窗的材料
· 门窗的功能要求——
采光、通风、通行
□ 满足建筑采光和通风标准的要求，创造良好的使用环境
应当选择适当的门窗形式以及面积，以获得足够的光照
长方形窗构造简单，在采光数值和采光均匀性方面最佳
住宅的起居室、卧室的窗户洞口面积不应小于地板面积的1/7，学校为1/5，医院手术室为1/2~1/3，辅助房间为1/12等
应当选择有利于通风的窗户类型和合理的门窗位置，以
获得良好的空气对流
□ 有良好的视觉效果
一、门窗的作用

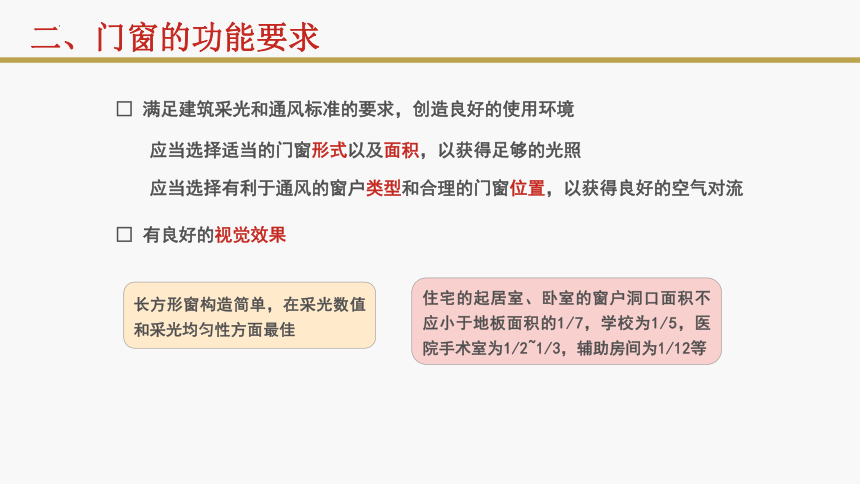

□ 满足建筑采光和通风标准的要求，创造良好的使用环境
应当选择适当的门窗形式以及面积，以获得足够的光照
长方形窗构造简单，在采光数值和采光均匀性方面最佳
住宅的起居室、卧室的窗户洞口面积不应小于地板面积的1/7，学校为1/5，医院手术室为1/2~1/3，辅助房间为1/12等
应当选择有利于通风的窗户类型和合理的门窗位置，以获得良好的空气对流
□ 有良好的视觉效果
二、门窗的功能要求
■ 通常在同样面积的情况下，竖立长方形窗直射入房间的阳光距离较远，适用于进深大的房间
横向长方形窗
竖立长方形窗
二、门窗的功能要求

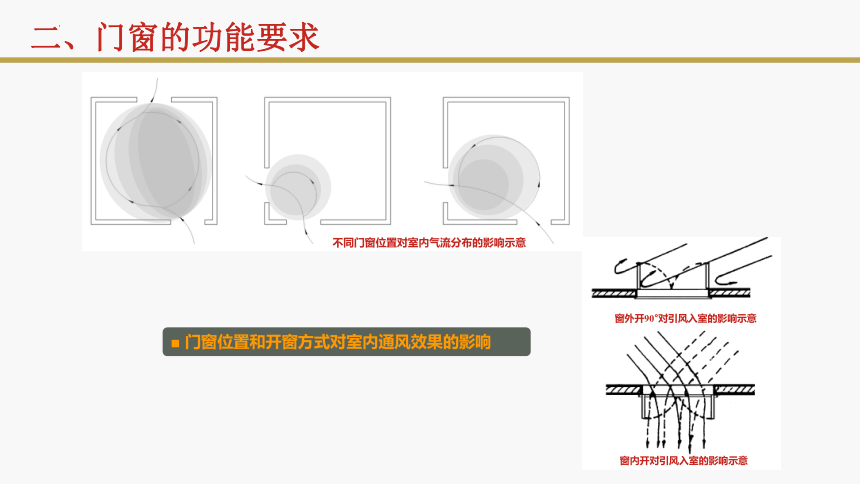

■ 门窗位置和开窗方式对室内通风效果的影响
窗外开90°对引风入室的影响示意
窗内开对引风入室的影响示意
不同门窗位置对室内气流分布的影响示意
二、门窗的功能要求

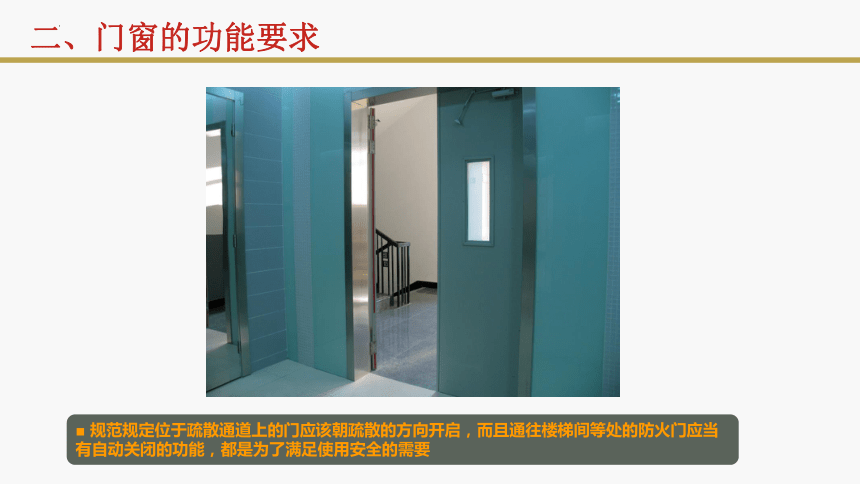

■ 规范规定位于疏散通道上的门应该朝疏散的方向开启，而且通往楼梯间等处的防火门应当有自动关闭的功能，都是为了满足使用安全的需要
二、门窗的功能要求
■ 门窗形态对建筑立面构图起到重要作用
二、门窗的功能要求
· 常用的门窗材料——
木、金属、塑料、玻璃
天然木材及复合加工木材
钢及铝合金
硬质聚氯乙烯（UPVC）
和聚氯乙烯钙塑
普通玻璃、钢化玻璃及镀膜、磨砂玻璃等
三、门窗的材料
■ 天然木材易于加工，感官效果良好，唯遇水易发生翘曲变形，
故木制门窗多用于室内，用作外门窗要优选树种及加强保护
三、门窗的材料
三、门窗的材料
■ 门板为天然木材碎片等经压制加工而成的人造板材，变形小，易加工，有特殊纹理
三、门窗的材料
■ 金属门窗包括钢门窗以及铝合金门窗，其中空腹型材壁薄而轻，自重小
而刚度较大，可适应不同面积的门窗，其表面处理方便，耐久性较强，
高分子断热材料
密封条
■ 金属型材门窗断面中带有断热装置，可提高热阻；门窗缝中装有密封条，可提
高门窗的气密性，图中实例还在表面复合了木饰面
三、门窗的材料
三、门窗的材料
■ 塑料门窗是以高分子合成材料挤压成型材，在其内腔中加入钢或铝等加强材料制
作而成，耐候性强，保温隔热性能良好，唯内衬间联系较弱，单扇面积不宜过大
塑料门窗断面示意
三、门窗的材料
■ 铝塑共挤门窗型材以多空腔铝合金型材作衬，在其外
表面采用挤出发泡成型工艺包覆微发泡聚氯乙烯塑料，
从而有效降低铝合金型材整体的传热系数
三、门窗的材料
■双层中空玻璃外门窗
三、门窗的材料
■ 镀膜玻璃幕墙和窗
三、门窗的材料
■ 压花玻璃门
■ 磨砂或贴膜玻璃门
三、门窗的材料
■ 双层玻璃内置百叶门
