总平面图
一、总平面图

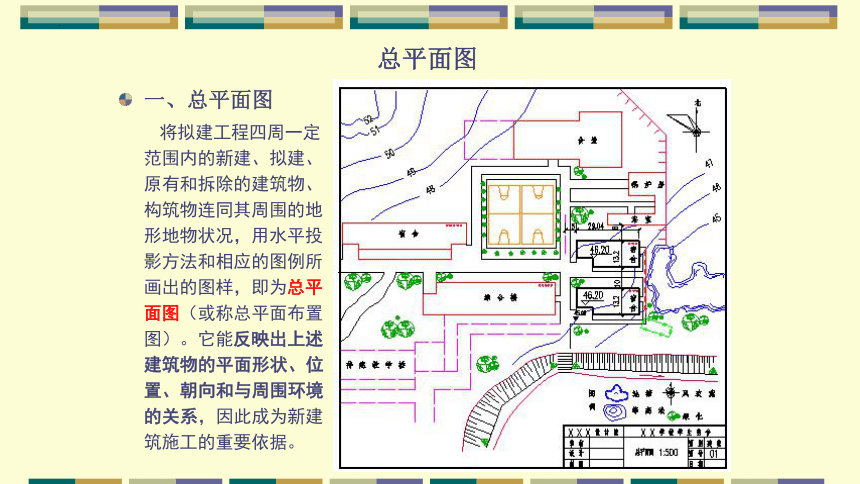

将拟建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况，用水平投影方法和相应的图例所画出的图样，即为总平面图（或称总平面布置图）。它能反映出上述建筑物的平面形状、位置、朝向和与周围环境的关系，因此成为新建筑施工的重要依据。
二、阅读总平面图的步骤：

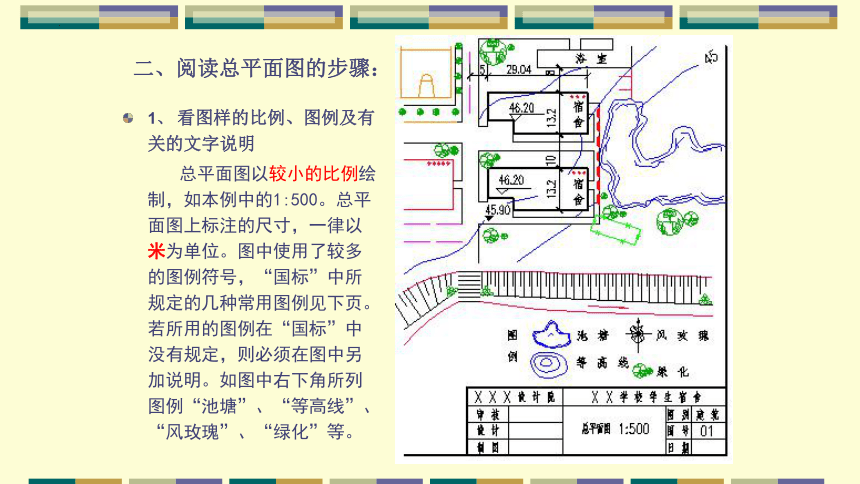

1、 看图样的比例、图例及有关的文字说明
总平面图以较小的比例绘制，如本例中的1:500。总平面图上标注的尺寸，一律以米为单位。图中使用了较多的图例符号，“国标”中所规定的几种常用图例见下页。若所用的图例在“国标”中没有规定，则必须在图中另加说明。如图中右下角所列图例“池塘”、“等高线”、“风玫瑰”、“绿化”等。

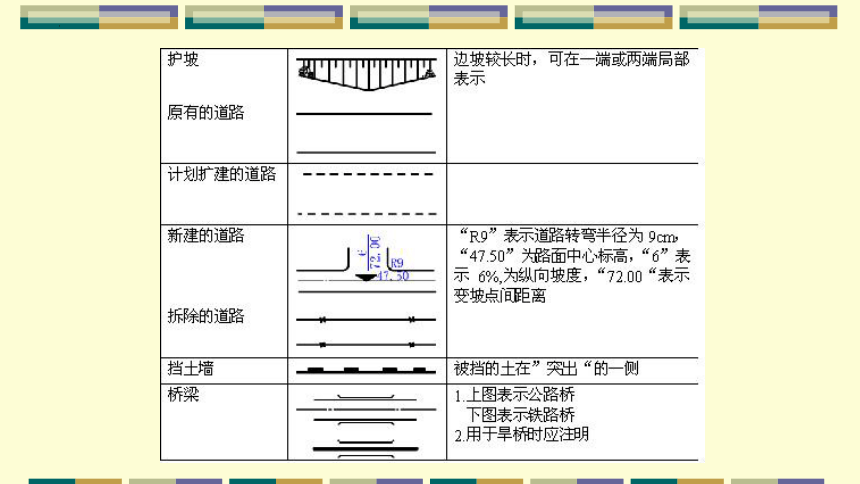

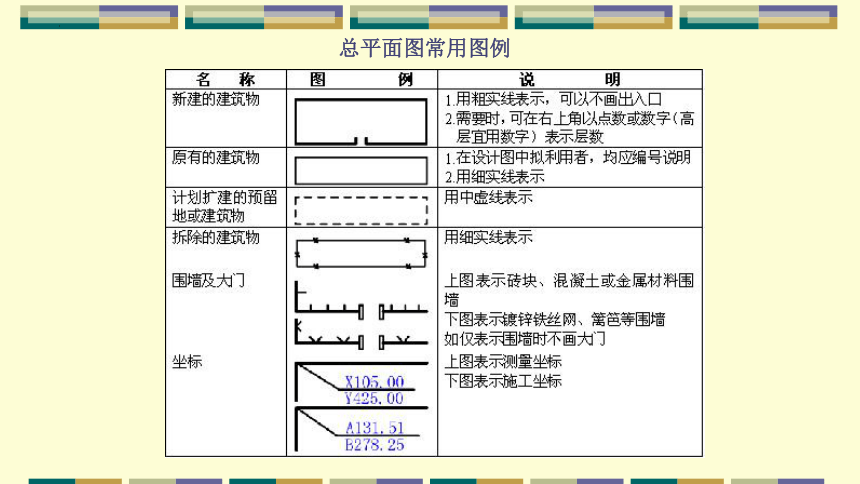

总平面图常用图例

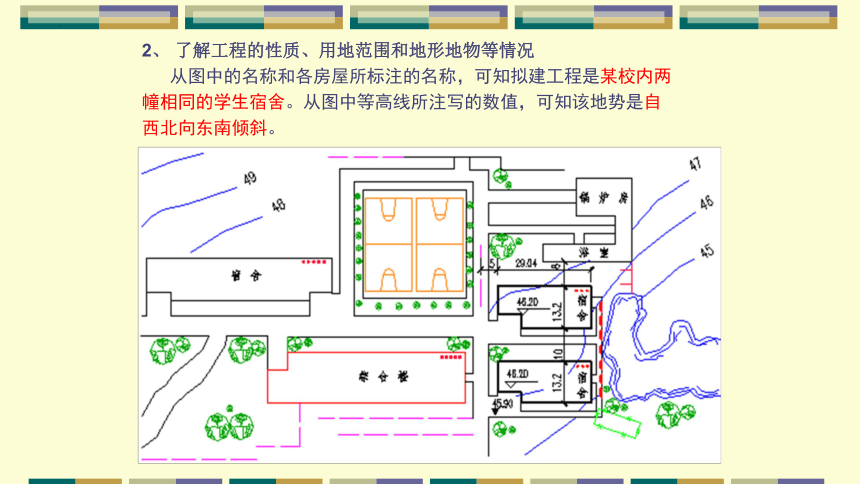

2、 了解工程的性质、用地范围和地形地物等情况
从图中的名称和各房屋所标注的名称，可知拟建工程是某校内两幢相同的学生宿舍。从图中等高线所注写的数值，可知该地势是自西北向东南倾斜。

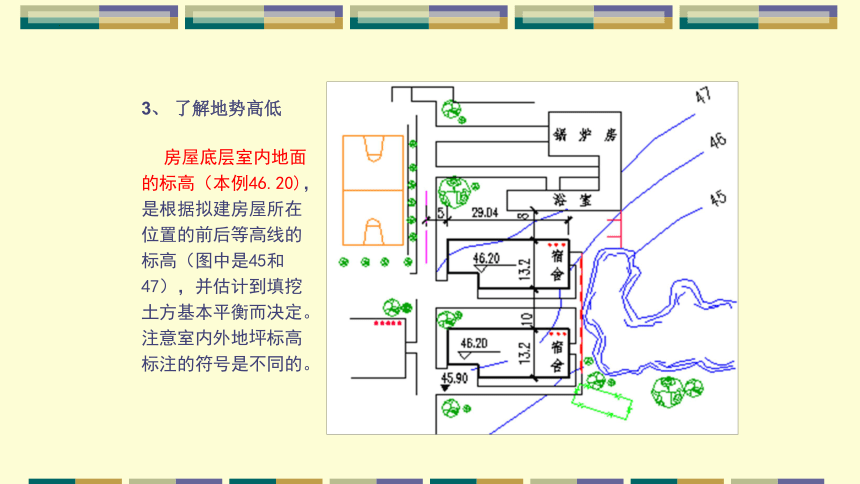

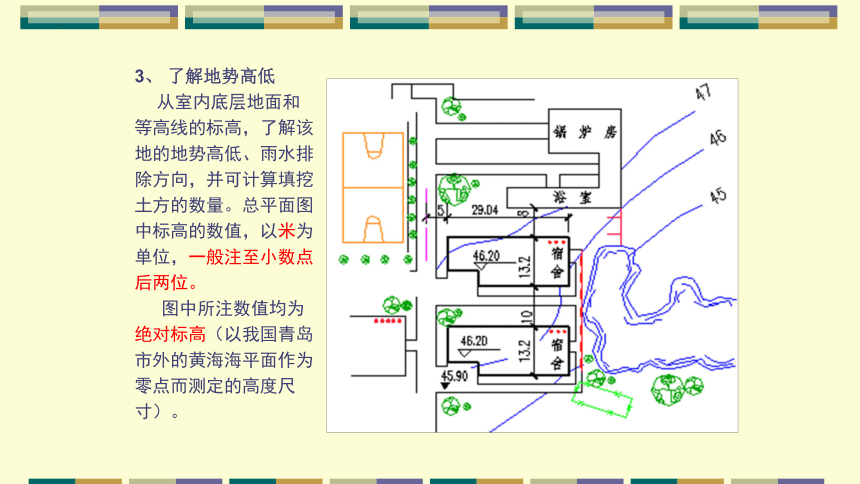

3、 了解地势高低
从室内底层地面和等高线的标高，了解该地的地势高低、雨水排除方向，并可计算填挖土方的数量。总平面图中标高的数值，以米为单位，一般注至小数点后两位。
图中所注数值均为绝对标高（以我国青岛市外的黄海海平面作为零点而测定的高度尺寸）。
3、 了解地势高低
房屋底层室内地面的标高（本例46.20)，是根据拟建房屋所在位置的前后等高线的标高（图中是45和47），并估计到填挖土方基本平衡而决定。注意室内外地坪标高标注的符号是不同的。

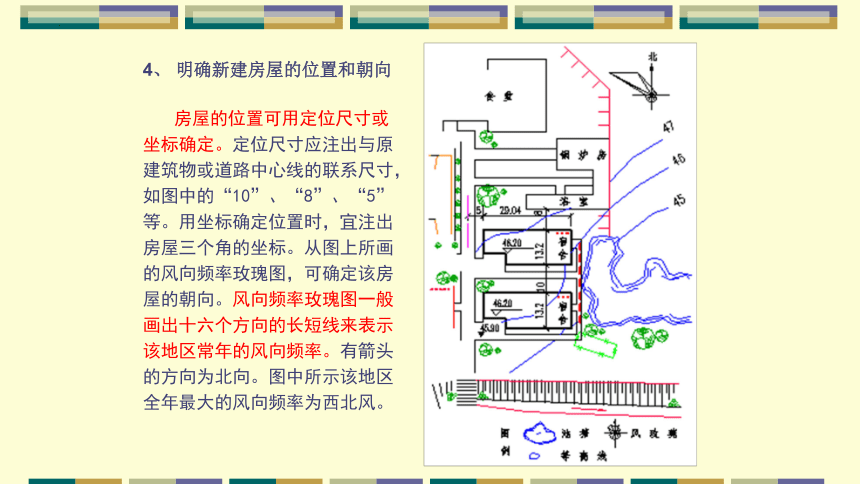

4、 明确新建房屋的位置和朝向
房屋的位置可用定位尺寸或坐标确定。定位尺寸应注出与原建筑物或道路中心线的联系尺寸，如图中的“10”、“8”、“5” 等。用坐标确定位置时，宜注出房屋三个角的坐标。从图上所画的风向频率玫瑰图，可确定该房屋的朝向。风向频率玫瑰图一般画出十六个方向的长短线来表示该地区常年的风向频率。有箭头的方向为北向。图中所示该地区全年最大的风向频率为西北风。

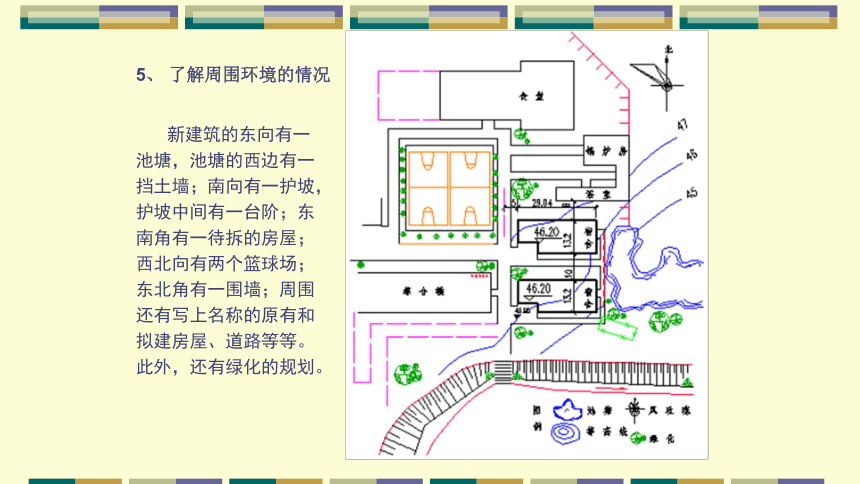

新建筑的东向有一池塘，池塘的西边有一挡土墙；南向有一护坡，护坡中间有一台阶；东南角有一待拆的房屋；西北向有两个篮球场；东北角有一围墙；周围还有写上名称的原有和拟建房屋、道路等等。此外，还有绿化的规划。
5、 了解周围环境的情况
建筑平面图
一、建筑平面图
假想用一水平剖切面沿门窗洞的位置将房屋剖切后，对剖切面以下部分作出的水平剖面图，即为建筑平面图，简称平面图。它反映房屋的平面形状、大小和房间的布置，墙（柱）的位置、厚度和材料，门窗的类型等。
一般地，房屋有几层，就应画出几个平面图，并在图的下方注明相应的图名，如底层平面图、二层平面图等等。此外，还有屋面平面图，是房屋顶面的水平投影（对于较简单的房屋可不画出）。
习惯上，如上下各层的房间数量、大小和布置都一样时，则相同的楼层可用一个平面图表示，称为标准层平面图。如建筑平面图左右对称时，亦可将两层平面画在同一个图上，左边画出一层的一半，右边画出另一层的一半，中间用一对称符号作分界线，并在图的下方分别注明图名。如建筑平面较长较大时，可分段绘制，并在每个分段平面的右侧绘出整个建筑外轮廓的缩小平面，明显表示该段所在位置。
平面图上的断面，当比例大于1:50时，应画出其材料图例和抹灰层的面层线。如比例为1:100--1:200时，抹灰层面线可不画，而断面材料图例可用简化画法（如砖墙涂红色，钢筋混凝土涂黑色等）。
二、建筑平面图图示内容
1、从图名可了解到该图是底层平面图，比例是1:100。
2、在图中有一个指北针符号，说明房屋座北朝南（上北下南）。
3、从平面图的形状与总长总宽尺寸，可计算出房屋的用地面积。
4、从图中墙的位置及分隔情况和房间的名称，可了解到房屋内部各房间的配置、用途数量及其相互间的联系情况。
5、从图中定位轴线的编号及其间距，可了解到各承重构件的位置及房间的大小。本例的横向轴线为1至9，竖向轴线为A至E。其中（ ）为A轴线后的第一条附加轴线。
6、图中注有外部和内部尺寸，可了解到各房间的开间、进深、外墙与门窗及室内设备的大小和位置。
外部尺寸一般在图形的下方及左侧分三道注写：
第一道尺寸表示外轮廓的总尺寸，即从一端外墙边到另一端外墙边的总长和总宽。本例总长为29.04m、总宽为13.20m。
第二道尺寸表示轴线间的距离，用以说明房间的开间和进深的尺寸。本例房间的开间都是3.60m，南面房间的进深是5.40m，北面房间的进深是4.50m。
第三道尺寸表示各细部的位置及大小，如门窗洞宽和位置、墙柱的大小和位置等。标注这道尺寸时，应与轴线联系起来，如房间的窗C1，宽度为1.50m，窗边距离轴线为1.05m。
三道尺寸线之间应留有适当距离（一般为10mm，第三道尺寸线应离图形最外轮廓线15mm），以便注写数字。如果房屋前后或左右不对称时，则平面图上四周都应注写三道尺寸。
另外，台阶（或坡道）、花池及散水等细部的尺寸，可单独标注。
内部尺寸说明房间的净空大小和室内的门窗洞、孔洞、墙厚和固定设备(如厕所、漱洗室等）的大小与位置，以及室内楼地面高度。楼地面标高是表明各房间的楼地面对标高零点（注写为±0.000)的相对高度。本例底层地面定为标高零点（即相当于总平面图中室内地坪绝对标高46.20）。漱洗池地面标高是-0.020，表示该处地面比门厅地面低20mm。
其它各层平面图的尺寸，除标注出轴线间的尺寸和总尺寸外，其余与底层平面相同的尺寸均可省略。
7、从图中门窗的图例及其编号，可了解到门窗的类型、数量及其位置。“国标”所规定的各种常用门窗图例，如下图所示（包括门窗的立面和剖面图例）。门窗立面图例上的斜线及平面图上的弧线，表示门窗扇开关方向（一般在设计图上不需表示）。实线表示外开，虚线表示内开。
门图例 窗图例
a)单扇门；b)双扇门；c)空门洞；d)单扇双面弹簧门；e)双扇双面弹簧门；f)卷门g)左右推拉窗；h)上推窗；i)高窗
要注意的是，门窗虽然用图例表示，但门窗洞的大小及其型式都应按投影关系画出。如窗洞有凸出的窗台时，应在窗的图例上画出窗台的投影。门窗立面图例按实际情况绘制。至于门窗的具体作法，则要看门窗的构造详图。
8、从图中还可了解到其它细部（如楼板、搁板、墙洞和各种卫生设备等）的配置和位置情况。有关图例如下图所示，其余可参考“国标”有关规定。
9、图中还表示出室外台阶、花池、散水和雨水管的大小与位置。并画出剖面图的剖切符号，如1-1、2-2等，以便与剖面图对照查阅。
10、屋面平面图的内容有：女儿墙、檐沟、屋面坡度、分水线与落水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。本例省略。
