门
建筑构造-门和窗
2
一、 门窗的构成
二、 门窗的开启方式
三、 门窗的开启线
四、 门窗的安装
五、 门窗的防水构造

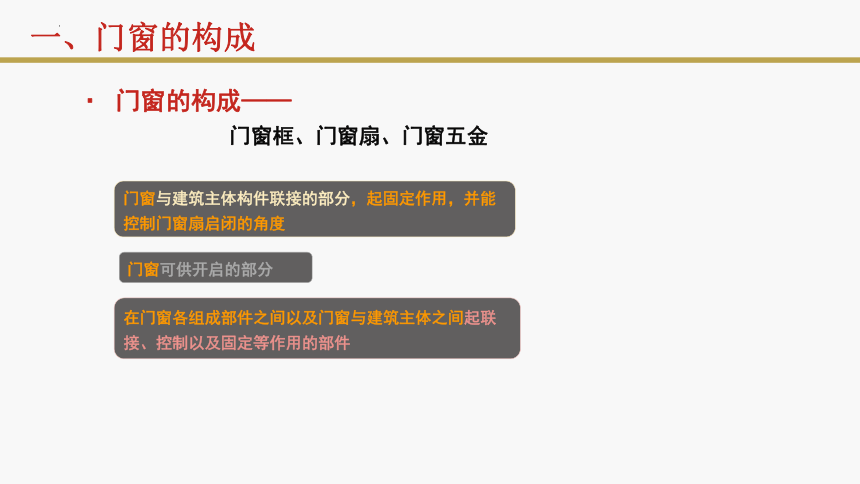

· 门窗的构成——
门窗框、门窗扇、门窗五金
门窗与建筑主体构件联接的部分，起固定作用，并能
控制门窗扇启闭的角度
门窗可供开启的部分
在门窗各组成部件之间以及门窗与建筑主体之间起联
接、控制以及固定等作用的部件
一、门窗的构成
一、门窗的构成

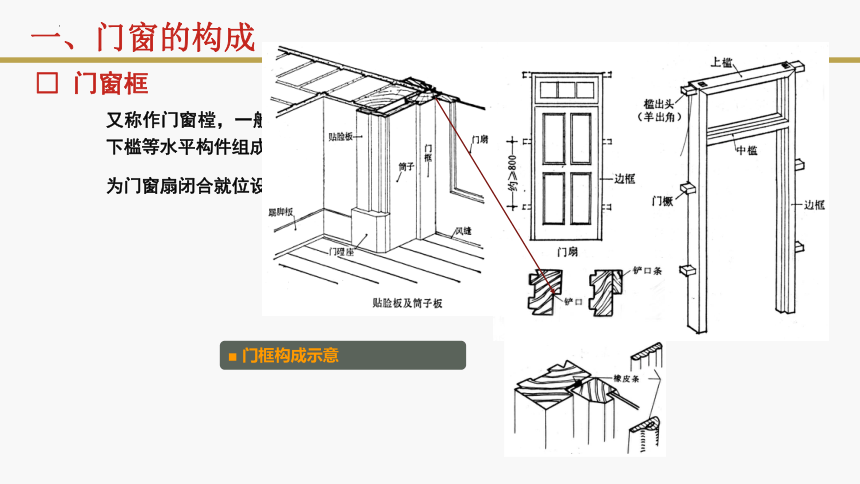

□ 门窗框
又称作门窗樘，一般由两边的垂直边梃和自上而下的上槛、中槛（又称作中横档）、下槛等水平构件组成
为门窗扇闭合就位设铲口条（止口条）
■ 门框构成示意
一、门窗的构成

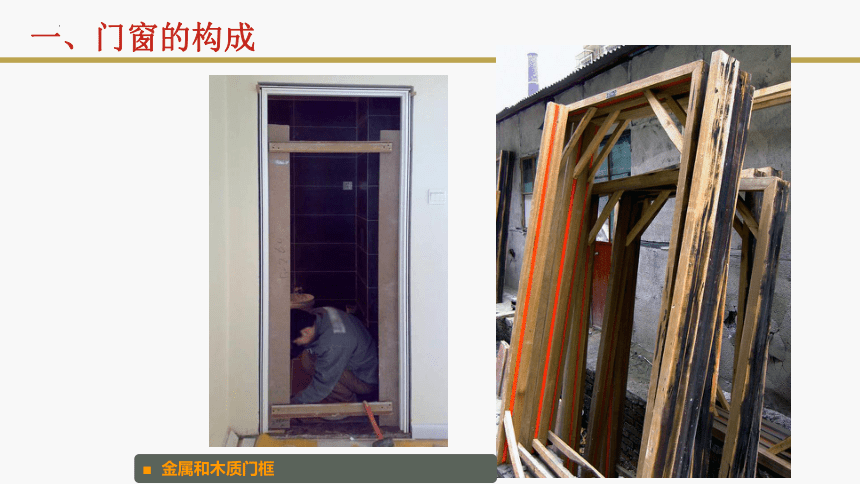

■ 金属和木质门框
□ 门窗扇
有镶板、夹板、百页、无框等类型
芯板或玻璃镶嵌在由垂直边梃和水平上、中、下
冒头组成的框架之间，框架露明
内骨架完成后在两侧表面蒙上面板

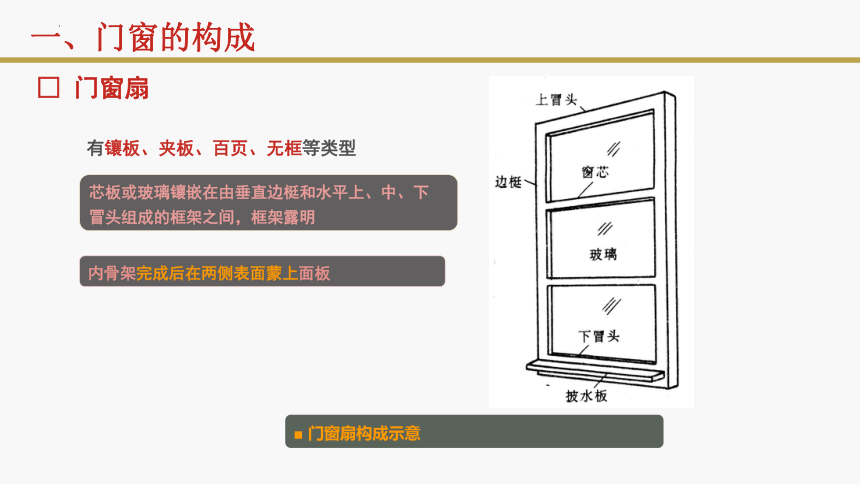

■ 门窗扇构成示意
一、门窗的构成
一、门窗的构成

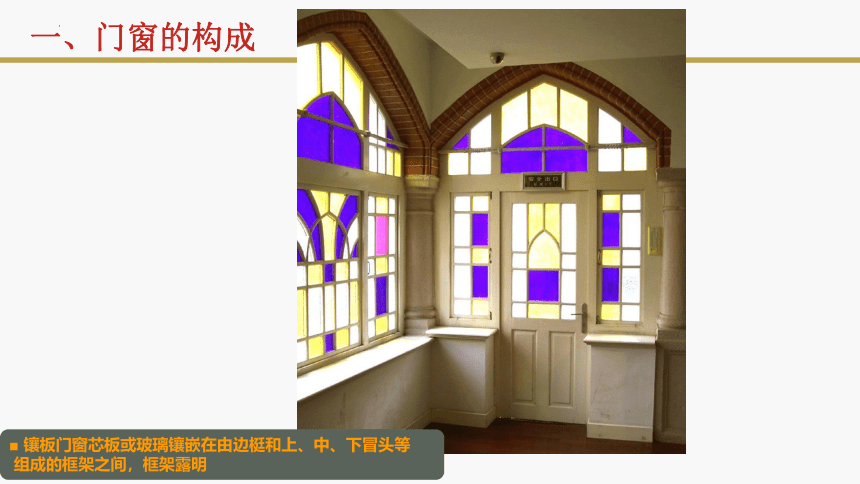

■ 镶板门窗芯板或玻璃镶嵌在由边梃和上、中、下冒头等
组成的框架之间，框架露明
一、门窗的构成

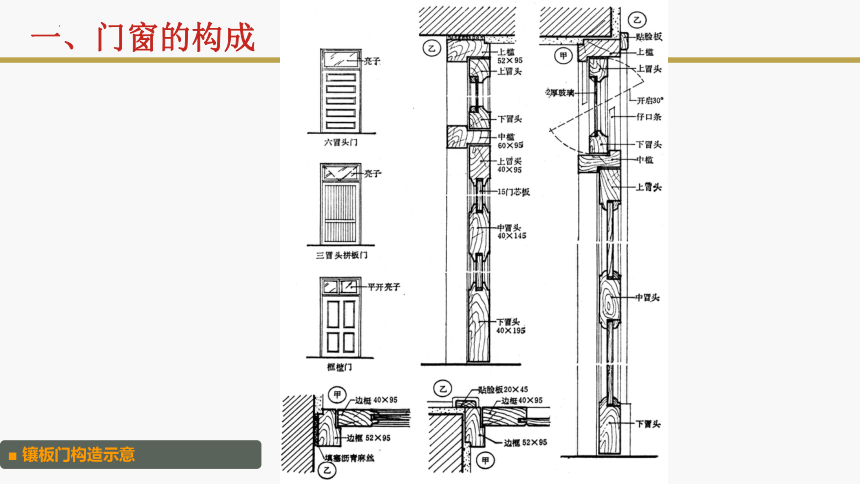

■ 镶板门构造示意
一、门窗的构成

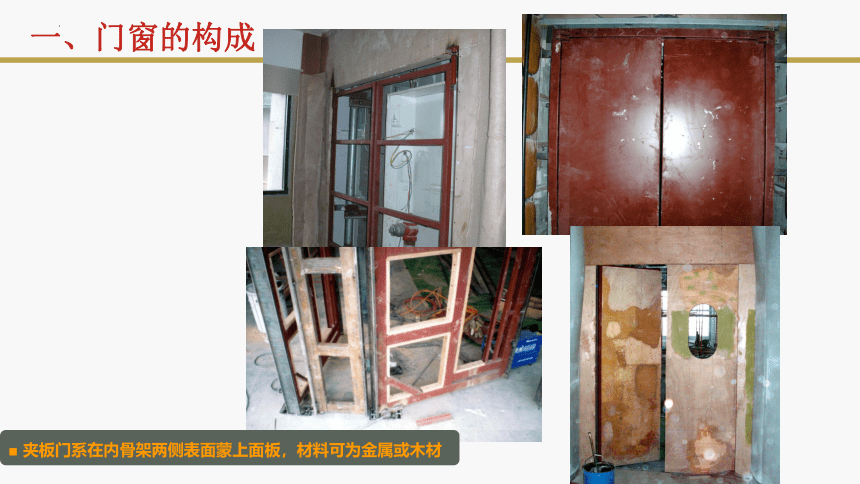

■ 夹板门系在内骨架两侧表面蒙上面板，材料可为金属或木材
一、门窗的构成

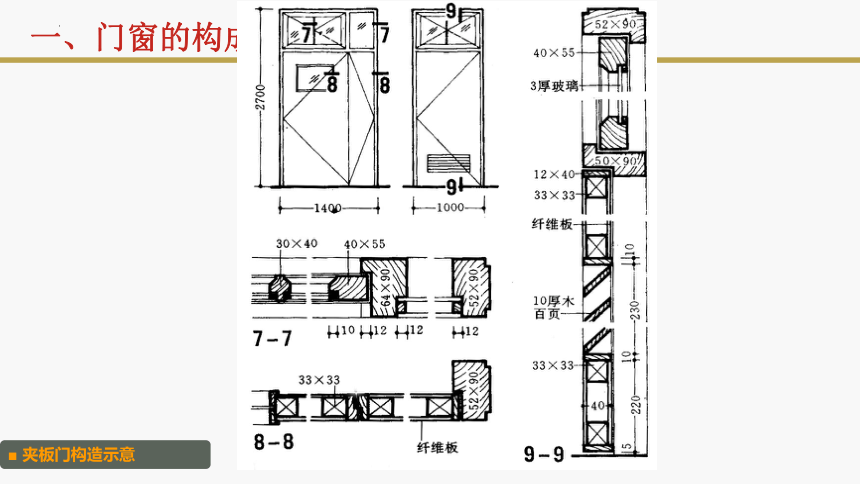

■ 夹板门构造示意
一、门窗的构成

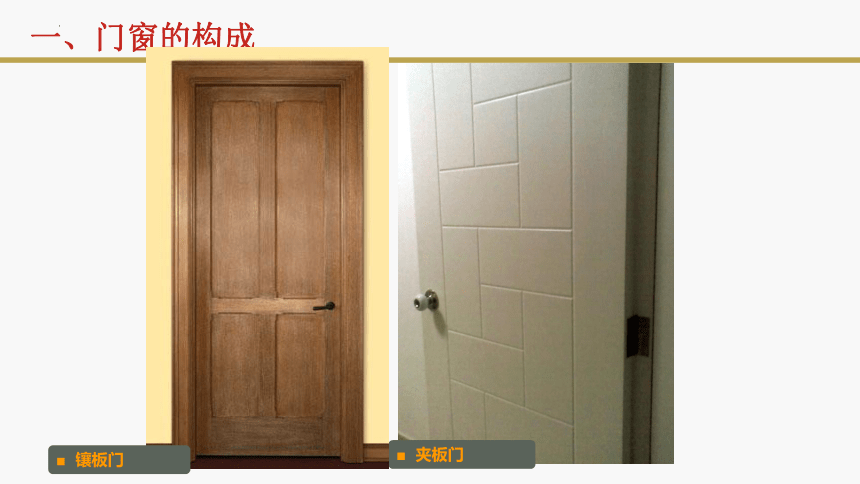

■ 夹板门
■ 镶板门

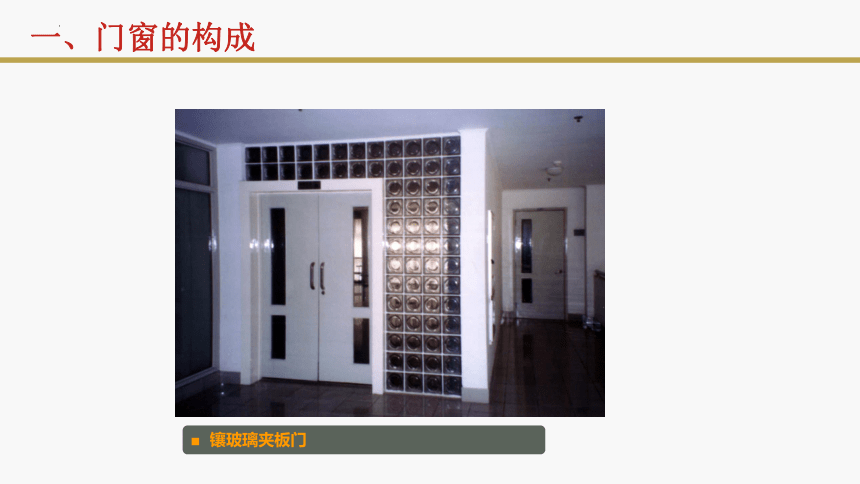

■ 镶玻璃夹板门
一、门窗的构成
一、门窗的构成
■ 镶百页门、窗
一、门窗的构成
■ 无框玻璃门、窗
□ 门窗五金
门五金—把手、门锁、铰链、闭门器和门挡等
窗五金—铰链、风钩、插销、拉手及导轨、转轴、滑轮等
一、门窗的构成
一、门窗的构成
■ 各种门窗铰链实例
■ 门窗滑杆和转轴实例
一、门窗的构成
一、门窗的构成
■ 各种门窗拉手实例
一、门窗的构成
■ 各种门窗锁实例
■ 闭门器实例
一、门窗的构成
■ 成组安装的电动液压开窗器实例
一、门窗的构成
· 门窗的开启方式——
平开、弹簧、推拉、折叠、旋转、升降、卷帘、上翻等
二、门窗的开启方式
■ 平开门窗（外开、内开）实例
二、门窗的开启方式
■ 在侧边安装特殊形式铰链的弹簧门实例
二、门窗的开启方式
■ 在上下各安装转轴和地弹簧的弹簧门实例
二、门窗的开启方式
■ 推拉门窗实例
二、门窗的开启方式
■ 折叠门实例及门扇间运动关联示意
二、门窗的开启方式
■ 上悬、中悬、下悬窗实例
二、门窗的开启方式
■ 立轴转门实例
二、门窗的开启方式
■ 旋转门实例（因不能作紧急疏散用，故边上多设有平开门）
二、门窗的开启方式
■ 升降门及导轨实例
二、门窗的开启方式
■ 卷帘门实例
二、门窗的开启方式
■ 上翻翻板门实例
三、门窗的开启线
· 门窗的开启线——
在建筑立面图上，用细实线表示门窗扇朝外开，用虚线表示其朝里开；门窗扇若平移，则用箭头表示
线段交叉处是门窗开启时转轴所在位置，而非把手所在位置
■ 门窗开启线的画法（三维图中左侧假定为室外）
外开平开窗
外开滑轴平开窗
外开上悬窗
内开下悬窗
中悬窗
立转窗
推拉窗
内开平开下悬窗
· 门窗的安装——
□ 门窗框的安装
◆ 立樘（传统做法）——
先立门窗框，临时固定后再砌墙
靠门窗框两侧的“羊角”、木拉砖或拉结件砌入墙身固定
门窗的实际尺寸与洞口尺寸相同
四、门窗的安装
四、门窗的安装
木门窗立樘安装工艺
■“立樘”方法施工顺序示意
四、门窗的安装
· 门窗的安装——
□ 门窗框的安装
◆ 塞樘（现行规范规定做法）——
将门窗洞口留出，完成墙体施工后再安装门窗框
门窗的实际尺寸小于门窗的洞口尺寸
门窗的尺寸一律认定是指门窗的洞口尺寸，即门窗的标志尺寸
四、门窗的安装
■“塞樘”方法施工顺序示意（当墙体为轻质砌块或
加气混凝土时，需要在连接部位设置预埋件）
四、门窗的安装
■ 墙体条件许可情况下，木制门窗框安装时可先向门窗洞口两侧墙体中钻孔
打入木塞或尼龙锚栓，再向其中钉入木螺丝钉固定；缝隙中填入柔性材料嵌缝
尼龙锚栓
四、门窗的安装
■ 塑钢及金属门窗框安装时通过配套的连接件用水泥钉等与墙体钉牢；
■ 缝隙中必须填入塑胶条等柔性材料，或用发泡聚氨酯填缝，不得填入水泥砂浆等
刚性材料，避免砂浆在墙体不均匀沉降或受温度应力影响时开裂而造成渗漏
四、门窗的安装
■ 面装修构造较复杂时为解决构件间的相互位置关系及收头处理，门窗框需装在副框上
■ 带副框的空腹钢窗安装示意
四、门窗的安装
四、门窗的安装
■ 图纸上不标明安装位置的，门窗厚度方向的中轴线应与墙体厚度方向的中轴线对齐
■ 图纸如标明门窗需与墙体的某一侧表面平齐，门窗框安装时需突出该表面一 个墙面
面层的厚度，以使墙面面层完成后能够与门窗框的表面持平，方便做贴脸板盖缝
四、门窗的安装
□ 门窗扇的安装
◆可开启的门窗扇按开启方式通过各种铰链或插件、滑槽和滑杆与门窗框连接
◆固定扇将玻璃直接安装到窗框上
◆无框门窗将转轴五金件或滑槽安装到门窗洞口的上下两边的构件上
四、门窗的安装
■ 可开启的门窗扇按开启方式通过各种铰链或滑杆等
与门窗框连接
四、门窗的安装
■固定扇将玻璃直接安装到窗框上
四、门窗的安装
■无框门窗将转轴五金件等直接安装到门窗洞口
上下两边的构件上
四、门窗的安装
□ 门窗玻璃的安装
◆木门窗可在门窗扇上预留的玻璃安装槽口四周先用小钉子将玻璃卡住定位，然后在槽口四周嵌上油灰（传统做法）
◆金属和塑钢门窗先在门窗扇型材内侧凹槽内嵌入密封条，并在四周安放橡塑垫衬或垫底，等玻璃安放到位后，再将带密封条的嵌条将其固定压紧
四、门窗的安装
■ 金属和塑钢门窗玻璃安装构造示意
橡胶衬垫
橡胶嵌条
橡胶衬垫
橡胶嵌条
指浸润液体和不浸润液体在细管里分别升高和降低的现象——
由于液体表面类似张紧的橡皮膜，如果液面是弯曲的，就有变平的趋势；
浸润液体和不浸润液体在细管里分别形成凹液面和凸液面，对下面的液体分别产生拉力和压力，造成液体在细管里分别升高和降低的结果；水对门窗表面属于浸润液体，会造成雨水沿缝爬升
□ 外门窗防水的薄弱环节
◆门窗扇开启缝处——
雨量较大在门窗的外表面形成一层水膜时，水表面张力造成的毛细作用会令雨水顺着缝隙向里渗
室内外压差较大时，风压会造成雨水从门窗缝向内渗漏
◆门窗框与墙身之间有可能出现的裂缝处——
破损时可能造成渗漏
五、门窗的防水构造
■ 门窗开启缝渗水原理分析
当雨水形成水膜时
会产生毛细现象
风压会将雨水朝门窗
缝里压，造成渗漏
五、门窗的防水构造
□ 外门窗防水构造措施
◆ 空腔原理（等压原理）的应用——
将门窗开启缝靠室外的一边局部扩大，围合成外小内大的空腔，可使风压瞬间降低，甚至实现与室内等压，并可破坏毛细现象生成的条件，从两方面减少渗漏的可能性
五、门窗的防水构造
◆ 加强盖缝处理以及用柔性材料堵塞
◆ 加强门窗缝排水
■ 空腔原理在门窗开启缝上的应用示意
空腔
空腔
五、门窗的防水构造
五、门窗的防水构造
外开窗盖缝
橡胶密封条
内开窗披水盖缝
■外门窗盖缝及加密封条处理
●门窗的组成
●门窗开启方式及门窗开启线
●门窗概述
●门窗的安装
●特殊门窗的构造
■ 密封刷在推拉门窗和旋转门上的应用
●门窗的防水构造及热工性能控制
推拉窗密封刷
旋转门密封刷
泄水孔
泄水孔
■ 外门窗泄水孔实例
五、门窗的防水构造
■ 外门窗与洞口之间除用柔性材料嵌缝外，尚
需在内、外两侧沿周边满打密封胶
密封胶
密封胶
五、门窗的防水构造
■ 工程塑料、带断热装置的铝或钢以及铝塑共挤等
有利于建筑节能的门窗型材
●门窗的组成
●门窗开启方式及门窗开启线
●门窗概述
●门窗的安装
●特殊门窗的构造
●门窗的防水构造及热工性能控制
■ 保温金属窗
实例
聚酰胺隔板
聚酰胺隔板
双层中空玻璃
干燥剂
惰性气体
密封条
(b) 开启状态
(a) 闭合状态
(c) 内部结构构成
