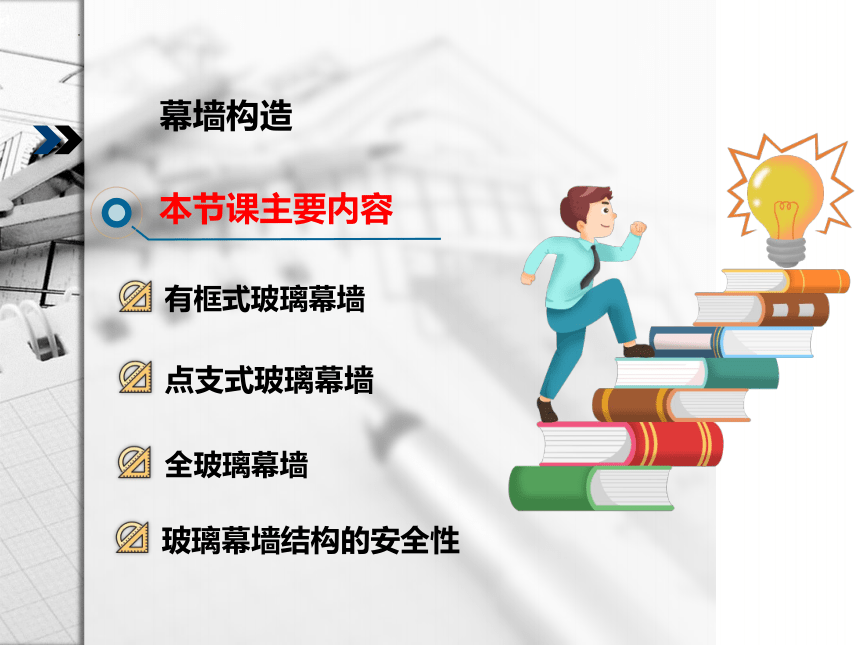

本节课主要内容
点支式玻璃幕墙
全玻璃幕墙
幕墙构造
有框式玻璃幕墙
玻璃幕墙结构的安全性

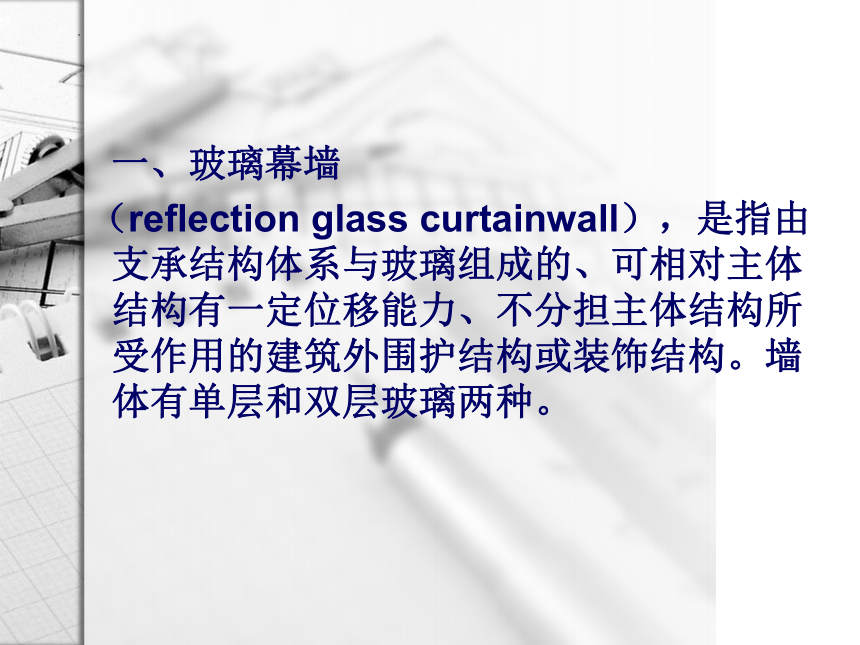

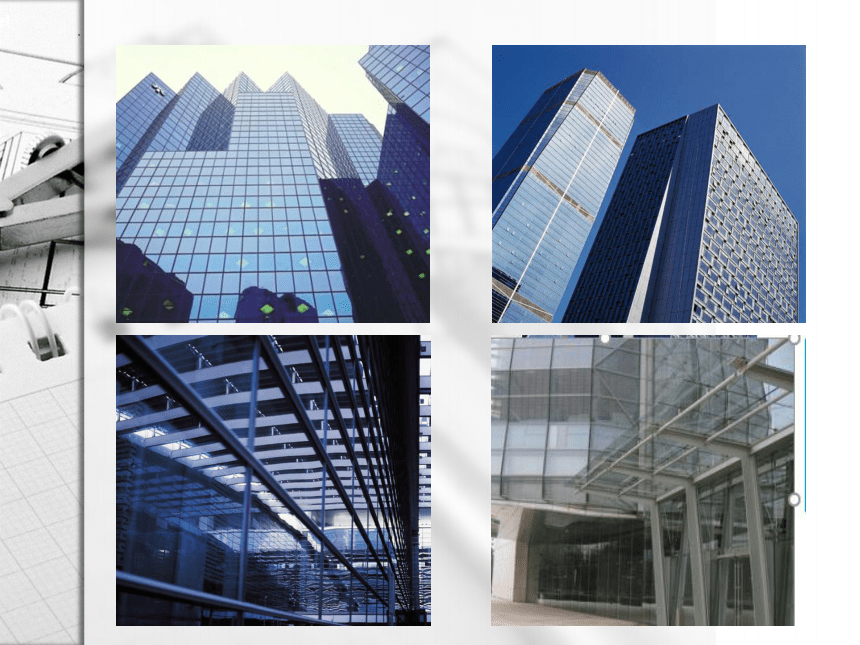

一、玻璃幕墙
（reflection glass curtainwall），是指由支承结构体系与玻璃组成的、可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰结构。墙体有单层和双层玻璃两种。

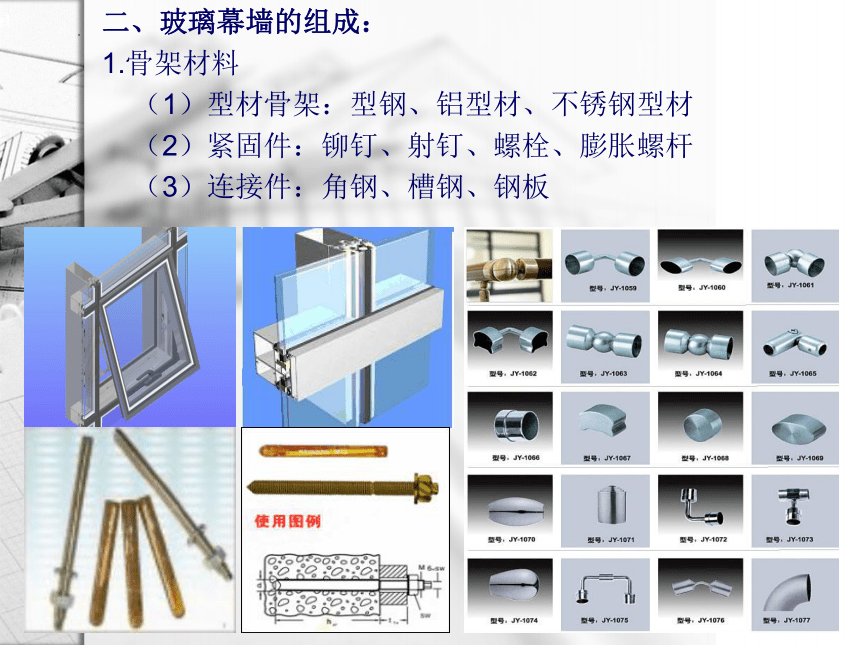

二、玻璃幕墙的组成：
1.骨架材料
（1）型材骨架：型钢、铝型材、不锈钢型材
（2）紧固件：铆钉、射钉、螺栓、膨胀螺杆
（3）连接件：角钢、槽钢、钢板

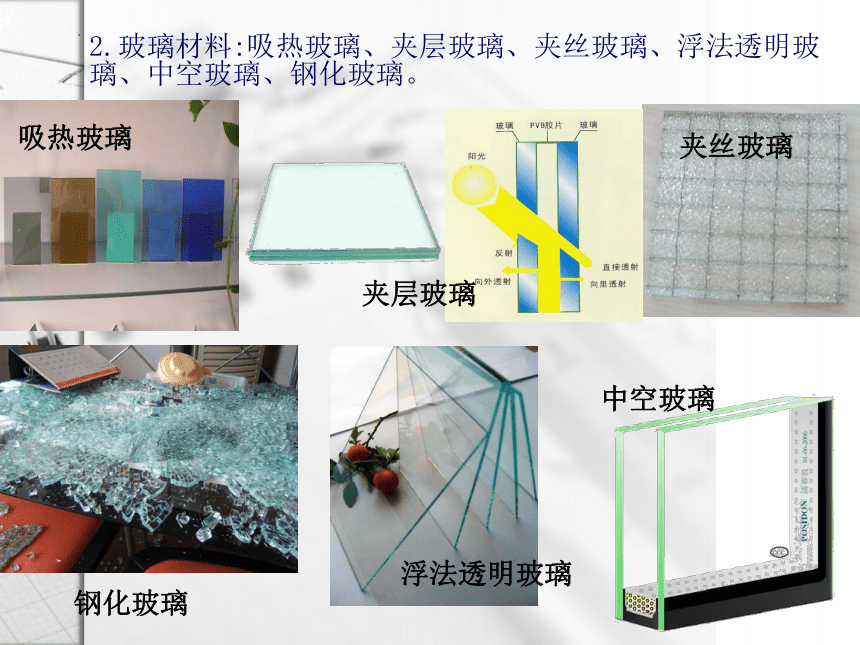

2.玻璃材料:吸热玻璃、夹层玻璃、夹丝玻璃、浮法透明玻璃、中空玻璃、钢化玻璃。
夹丝玻璃
中空玻璃
浮法透明玻璃
吸热玻璃
钢化玻璃
夹层玻璃
3.密封材料:
（1）填充材料：聚乙烯泡沫胶系、聚苯乙烯泡沫胶系、氯丁二烯胶
（2）密封固定材料：橡胶密封条
（3）防水密封材料：聚硫橡胶封缝材料、硅酮封缝材料

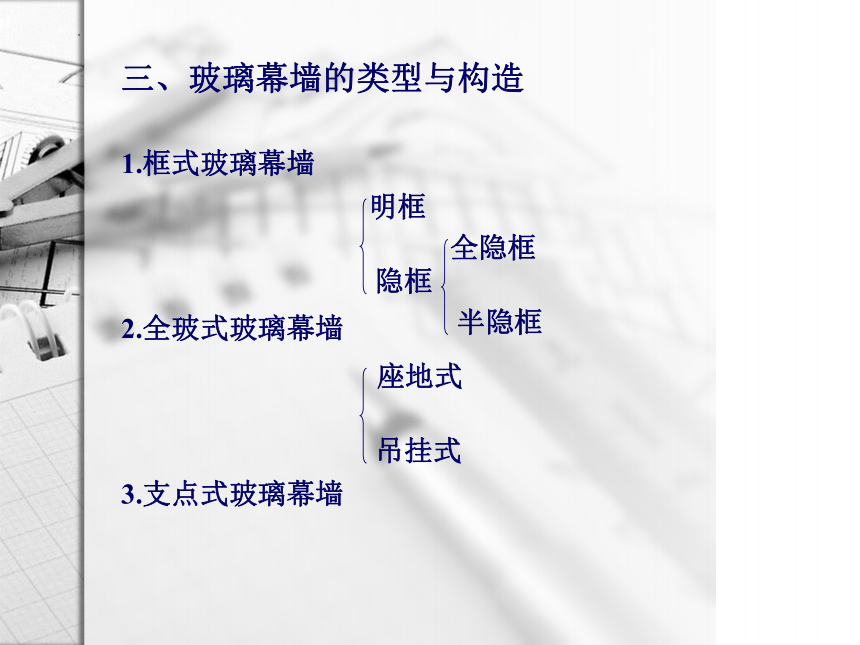

三、玻璃幕墙的类型与构造
1.框式玻璃幕墙
2.全玻式玻璃幕墙
3.支点式玻璃幕墙
座地式
吊挂式
明框
隐框
全隐框
半隐框
　
（1）明框玻璃幕墙
明框玻璃幕墙是金属框架构件显露在外表面的玻璃幕墙。它以特殊断面的铝合金型材为框架，玻璃面板全嵌入型材的凹槽内。其特点在于铝合金型材本身兼有骨架结构和固定玻璃的双重作用。
最传统的形式，应用最广泛，工作性能可靠。相对于隐框玻璃幕墙，更易满足施工技术水平要求 。
1.框式玻璃幕墙
（2）隐框玻璃幕墙
隐框玻璃幕墙的金属框隐蔽在玻璃的背面，室外看不见金属框。隐框玻璃幕墙又可分为全隐框玻璃幕墙和半隐框玻璃幕墙两种，半隐框玻璃幕墙可以是横明竖隐，也可以是竖明横隐注。
玻璃在铝框外侧，用硅酮结构密封胶把玻璃与铝框粘结。幕墙的荷载主要靠密封胶承受。
全隐框
半隐框
2.全玻式玻璃幕墙
（1）吊挂式全玻幕墙
玻璃面板采用吊挂支承，玻璃肋板也采用吊挂支承，幕墙玻璃重量都由上部结构梁承载，因此幕墙玻璃自然垂直，板面平整，反射映像真实，更重要的是在地震或大风冲击下，整幅玻璃在一定限度内作弹性变形，避免应力集中造成玻璃破裂 。
（2）座地式全玻幕墙
指玻璃的自重作用在下端的连接件上。
3.支点式玻璃幕墙
按支承结构的不同方式可分为:金属支承结构点式玻璃幕墙
和拉杆(索)结构点式玻璃幕墙。
　
（1）金属支承结构点式玻璃幕墙
目前采用最多的一种形式，是用金属材料做支承结构体系，通过金属连接件和紧固件将面玻璃牢固地固定在它上面，十分安全可靠。
（2）拉杆(索)结构点式玻璃幕墙
采用不锈钢拉杆或用与玻璃分缝相对应拉索做成幕墙的支承结构。玻璃通过金属连接件与其固定。在建筑中充分运用械加工的精度，使构件均为受拉杆件，因此，施工时要加以预应力，这种柔接可降低震动时玻璃的破损率。
四、玻璃幕墙结构的安全性
玻璃幕墙存在的隐患
光污染
玻璃自爆
防火安全能力较差
结构胶易失去作用
渗漏
增温及城市热岛效应
高能耗
鸟类杀手
THANK YOU
谢 谢
