建筑详图

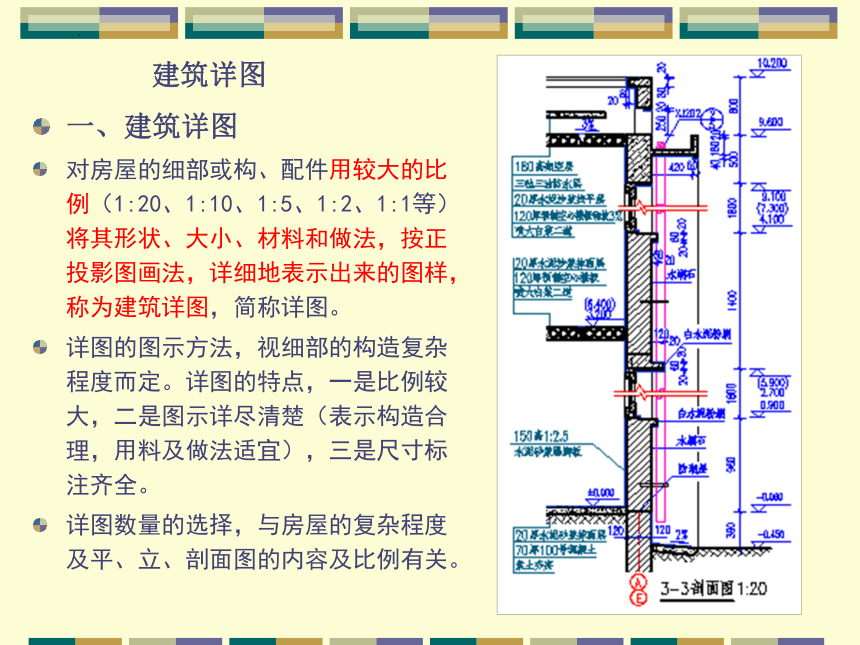

一、建筑详图
对房屋的细部或构、配件用较大的比例（1:20、1:10、1:5、1:2、1:1等）将其形状、大小、材料和做法，按正投影图画法，详细地表示出来的图样，称为建筑详图，简称详图。
详图的图示方法，视细部的构造复杂程度而定。详图的特点，一是比例较大，二是图示详尽清楚（表示构造合理，用料及做法适宜），三是尺寸标注齐全。
详图数量的选择，与房屋的复杂程度及平、立、剖面图的内容及比例有关。

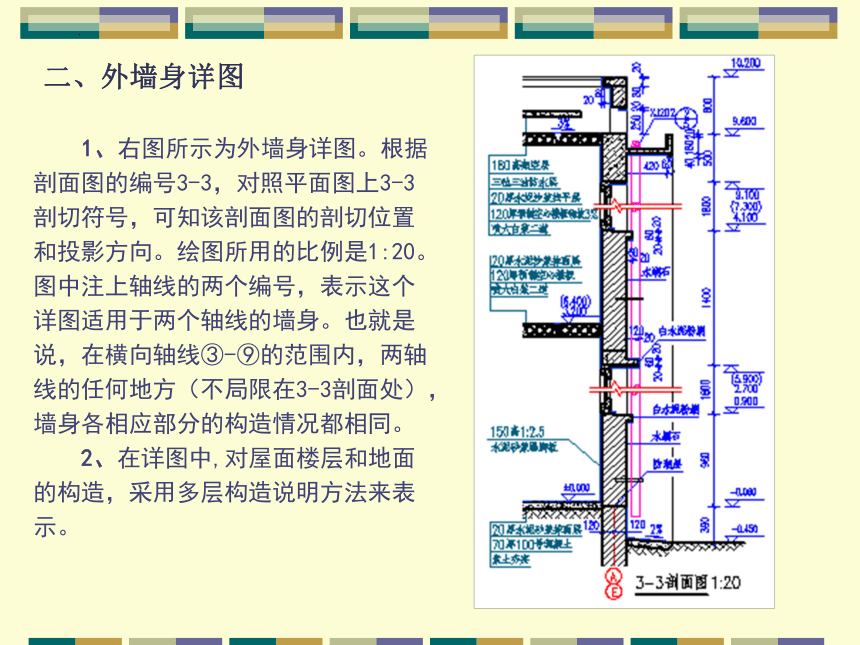

1、右图所示为外墙身详图。根据剖面图的编号3-3，对照平面图上3-3剖切符号，可知该剖面图的剖切位置和投影方向。绘图所用的比例是1:20。图中注上轴线的两个编号，表示这个详图适用于两个轴线的墙身。也就是说，在横向轴线③-⑨的范围内，两轴线的任何地方（不局限在3-3剖面处），墙身各相应部分的构造情况都相同。
2、在详图中,对屋面楼层和地面的构造，采用多层构造说明方法来表示。
二、外墙身详图

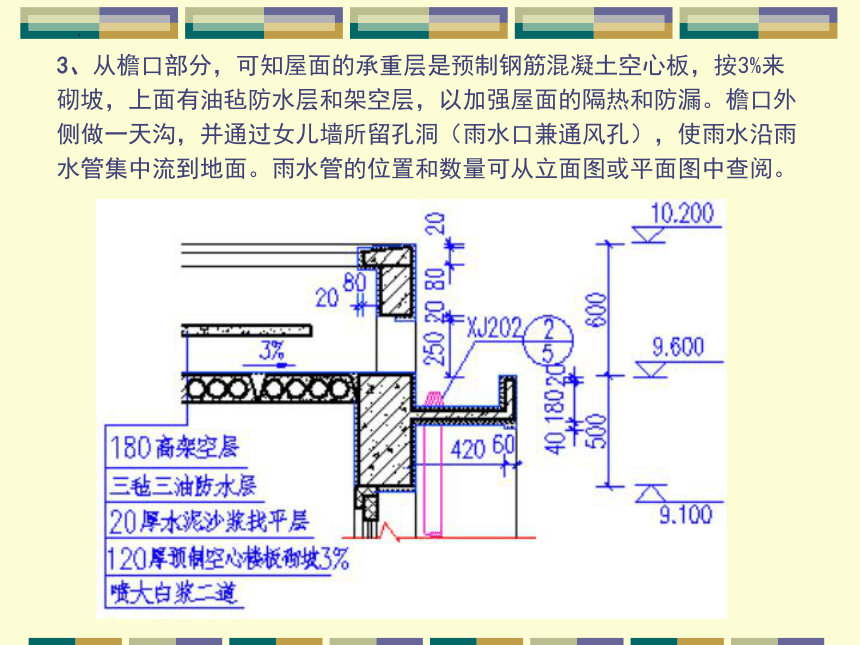

3、从檐口部分，可知屋面的承重层是预制钢筋混凝土空心板，按3%来砌坡，上面有油毡防水层和架空层，以加强屋面的隔热和防漏。檐口外侧做一天沟，并通过女儿墙所留孔洞（雨水口兼通风孔），使雨水沿雨水管集中流到地面。雨水管的位置和数量可从立面图或平面图中查阅。

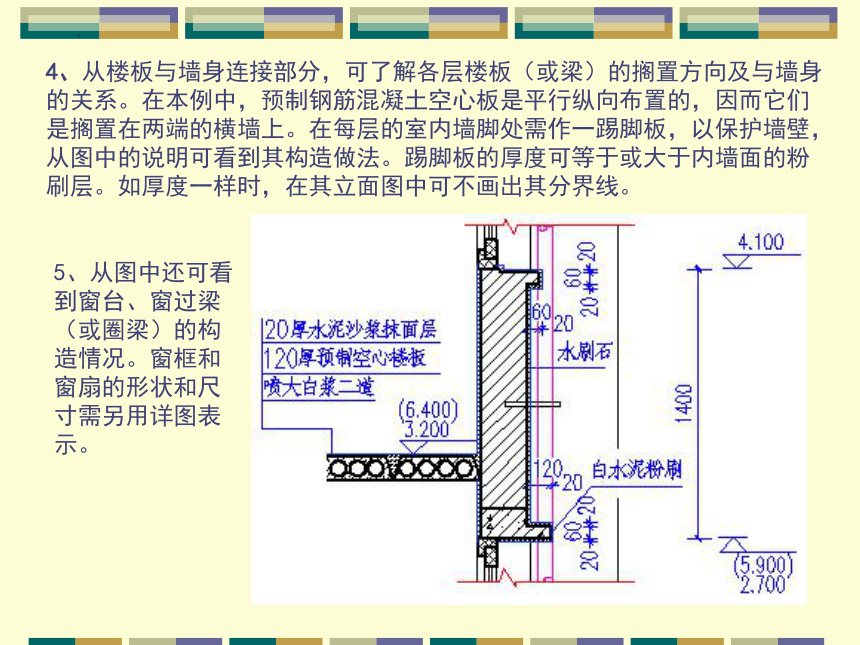

4、从楼板与墙身连接部分，可了解各层楼板（或梁）的搁置方向及与墙身的关系。在本例中，预制钢筋混凝土空心板是平行纵向布置的，因而它们是搁置在两端的横墙上。在每层的室内墙脚处需作一踢脚板，以保护墙壁，从图中的说明可看到其构造做法。踢脚板的厚度可等于或大于内墙面的粉刷层。如厚度一样时，在其立面图中可不画出其分界线。
5、从图中还可看到窗台、窗过梁（或圈梁）的构造情况。窗框和窗扇的形状和尺寸需另用详图表示。

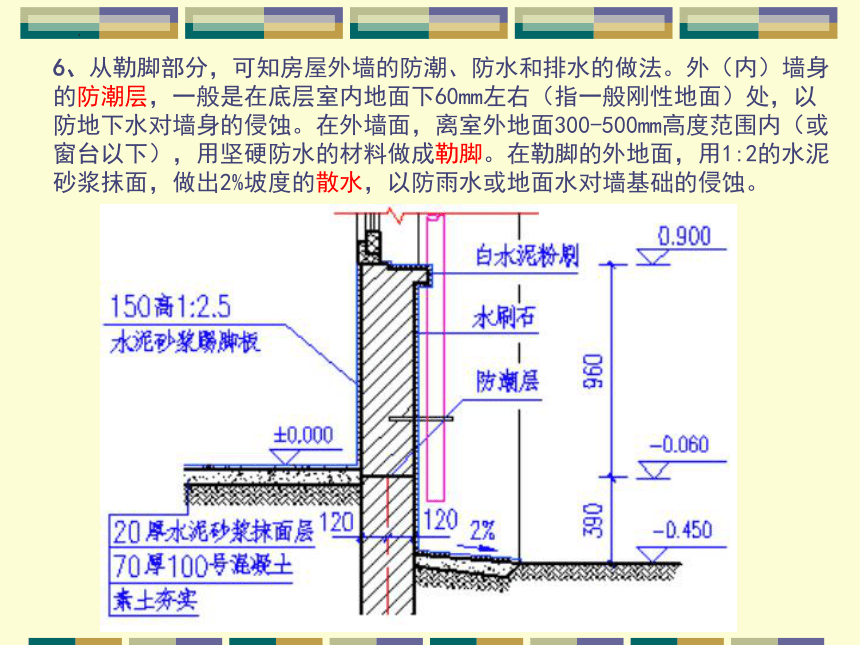

6、从勒脚部分，可知房屋外墙的防潮、防水和排水的做法。外（内）墙身的防潮层，一般是在底层室内地面下60mm左右（指一般刚性地面）处，以防地下水对墙身的侵蚀。在外墙面，离室外地面300-500mm高度范围内（或窗台以下），用坚硬防水的材料做成勒脚。在勒脚的外地面，用1:2的水泥砂浆抹面，做出2%坡度的散水，以防雨水或地面水对墙基础的侵蚀。

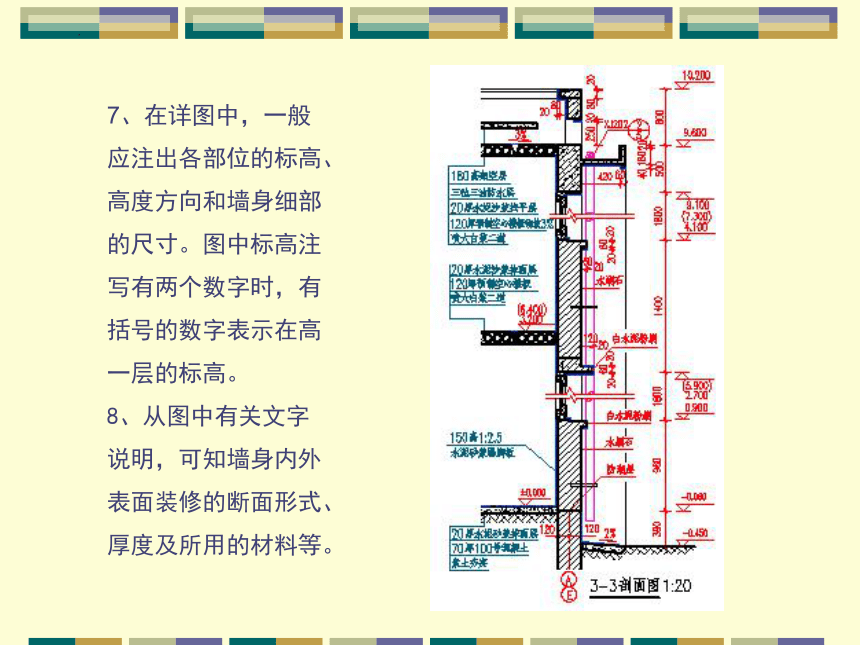

7、在详图中，一般应注出各部位的标高、高度方向和墙身细部的尺寸。图中标高注写有两个数字时，有括号的数字表示在高一层的标高。
8、从图中有关文字说明，可知墙身内外表面装修的断面形式、厚度及所用的材料等。

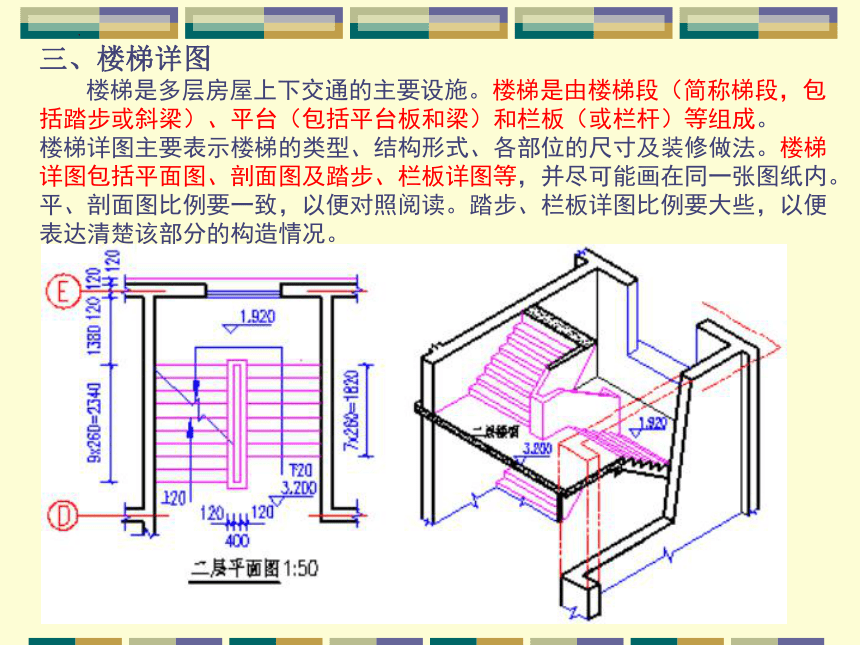

三、楼梯详图
楼梯是多层房屋上下交通的主要设施。楼梯是由楼梯段（简称梯段，包括踏步或斜梁）、平台（包括平台板和梁）和栏板（或栏杆）等组成。
楼梯详图主要表示楼梯的类型、结构形式、各部位的尺寸及装修做法。楼梯详图包括平面图、剖面图及踏步、栏板详图等，并尽可能画在同一张图纸内。平、剖面图比例要一致，以便对照阅读。踏步、栏板详图比例要大些，以便表达清楚该部分的构造情况。

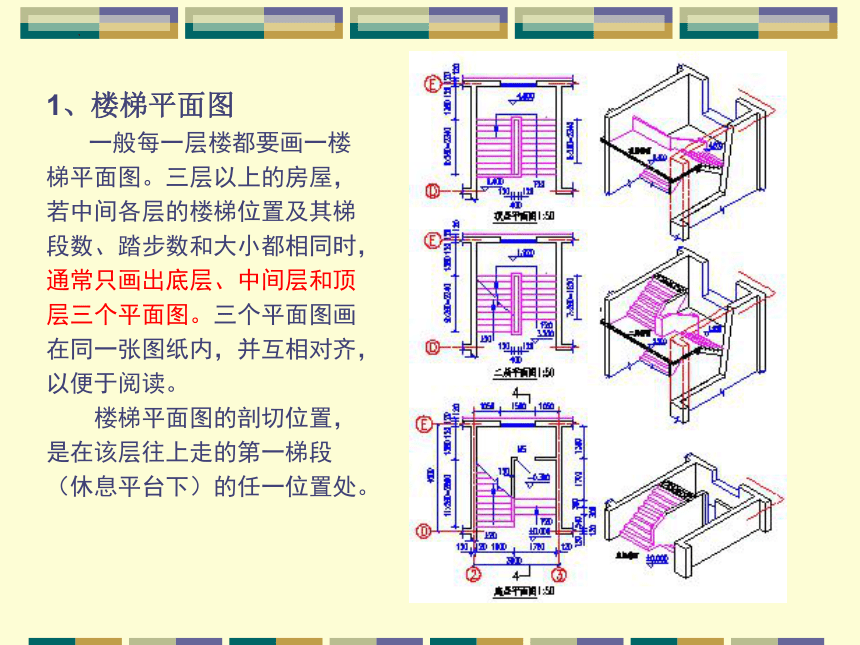

1、楼梯平面图
一般每一层楼都要画一楼梯平面图。三层以上的房屋，若中间各层的楼梯位置及其梯段数、踏步数和大小都相同时，通常只画出底层、中间层和顶层三个平面图。三个平面图画在同一张图纸内，并互相对齐，以便于阅读。
楼梯平面图的剖切位置，是在该层往上走的第一梯段（休息平台下）的任一位置处。
1、楼梯平面图

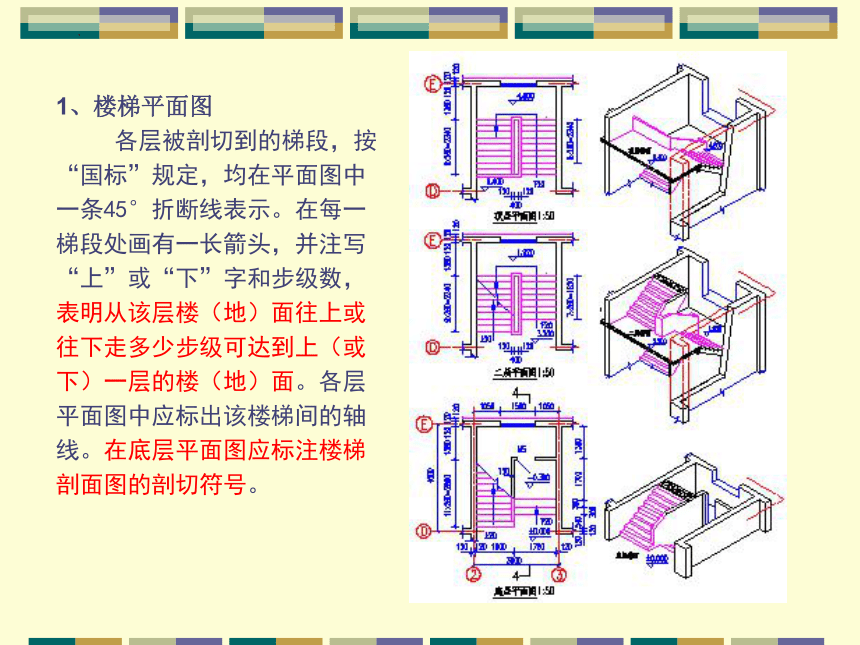

各层被剖切到的梯段，按“国标”规定，均在平面图中一条45°折断线表示。在每一梯段处画有一长箭头，并注写“上”或“下”字和步级数，表明从该层楼（地）面往上或往下走多少步级可达到上（或下）一层的楼（地）面。各层平面图中应标出该楼梯间的轴线。在底层平面图应标注楼梯剖面图的剖切符号。

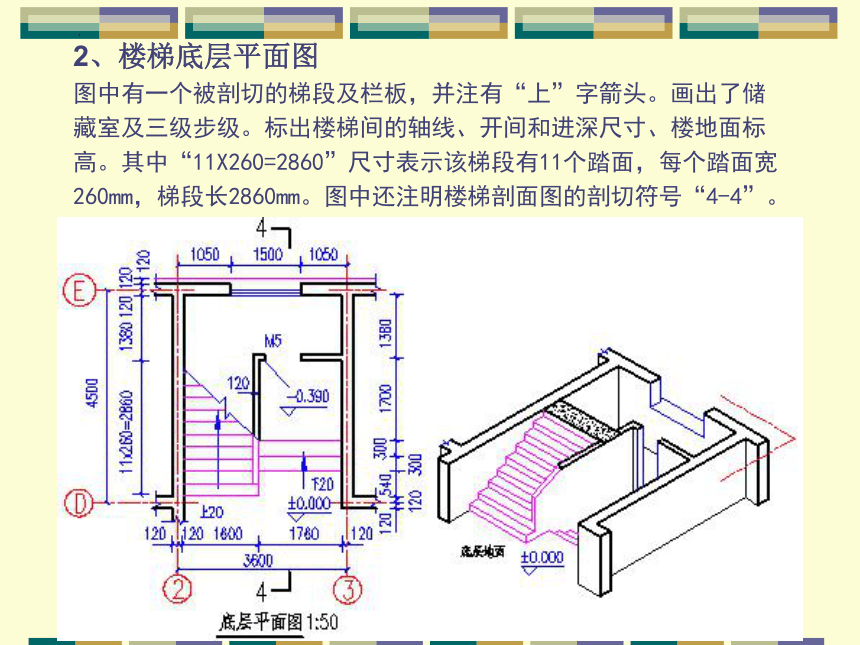

2、楼梯底层平面图
图中有一个被剖切的梯段及栏板，并注有“上”字箭头。画出了储藏室及三级步级。标出楼梯间的轴线、开间和进深尺寸、楼地面标高。其中“11X260=2860”尺寸表示该梯段有11个踏面，每个踏面宽260mm，梯段长2860mm。图中还注明楼梯剖面图的剖切符号“4-4”。

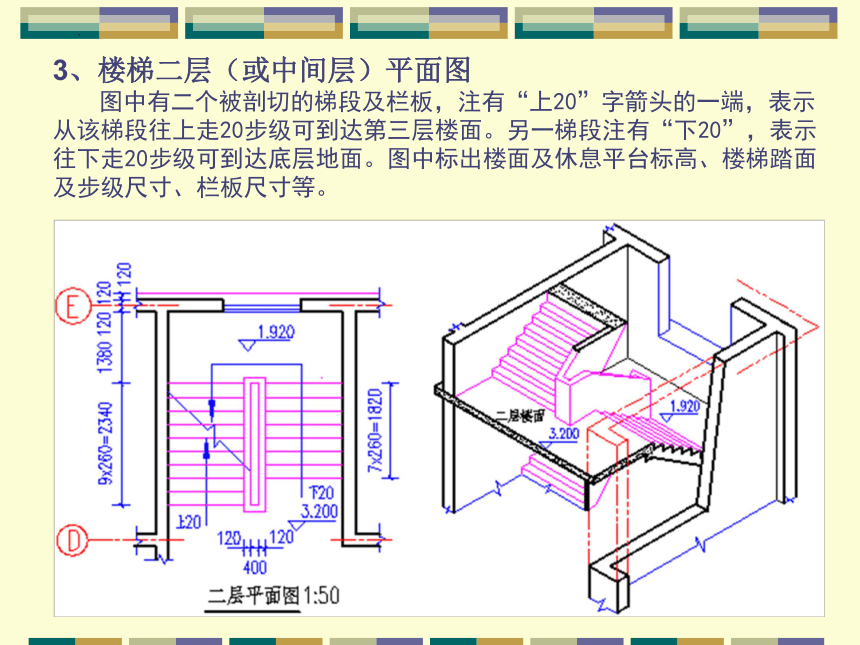

3、楼梯二层（或中间层）平面图
图中有二个被剖切的梯段及栏板，注有“上20”字箭头的一端，表示从该梯段往上走20步级可到达第三层楼面。另一梯段注有“下20”，表示往下走20步级可到达底层地面。图中标出楼面及休息平台标高、楼梯踏面及步级尺寸、栏板尺寸等。

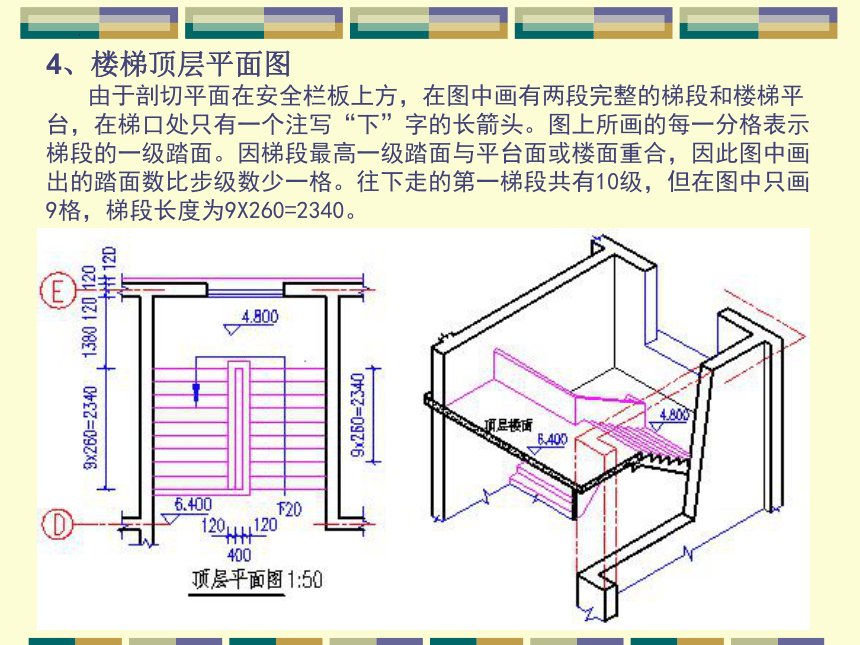

4、楼梯顶层平面图
由于剖切平面在安全栏板上方，在图中画有两段完整的梯段和楼梯平台，在梯口处只有一个注写“下”字的长箭头。图上所画的每一分格表示梯段的一级踏面。因梯段最高一级踏面与平台面或楼面重合，因此图中画出的踏面数比步级数少一格。往下走的第一梯段共有10级，但在图中只画9格，梯段长度为9X260=2340。
5、楼梯剖面图
假想用一铅垂面（4-4），通过各层的一个梯段和门窗洞，将楼梯剖开，向另一未剖到的梯段方向投影，所作的剖面图，即为楼梯剖面图。
本例楼梯，每层只有两个梯段，称为双跑式楼梯。从图中可知，这是一个现浇钢筋混凝土板式楼梯。被剖梯段的步级数可直接看出，未剖梯段的步级，因被遮挡而看不见，但可在其高度尺寸上标出该段步级的数目。如第一梯段的尺寸12X160=1920，表示该梯段为12级。习惯上，若楼梯间的屋面没有特殊之处，一般可不画出。在多层房屋中，若中间各层的楼梯构造相同时，则剖面图可只画出底层、中间层和顶层剖面，中间用折断线分开。
剖面图中应注明地面、平台面、楼面等的标高和梯段、栏板的高度尺寸。梯段高度尺寸注法与平面图中梯段长度尺寸注法相同，在高度尺寸中注的是步级数，而不是踏面数（两者相差为1）。栏杆高度尺寸是从踏面中间算至扶手顶面，一般为900mm，扶手坡度应与梯段坡度一至。
从图中的索引符号可知，踏步、扶手和栏板都另有详图，用更大的比例画出它们的型式、大小、材料及构造情况。
根据楼梯间的开间、进深和楼层高度，确定：s-平台深度；a-梯段宽度；b-踏面宽度；l-梯段长度；k-梯井宽度；n-级数。
根据l、b、n可用等分两平行线间距的方法画出踏面投影。踏面数等于n-1。画栏板、箭头，加深各种图线，注写标高、尺寸、图名、比例等。
6、楼梯平面图的画法
根据楼梯平面图所示的剖切位置4-4，画出楼梯的4-4剖面图。绘制时要注意：图形比例和尺寸应与楼梯平面图一致；踏步位置，宜用等分平行线间距的方法来确定；画栏板（栏杆）时，其坡度应与梯段一致。
（1）画轴线，定楼地面、平台与梯段的位置。
（2）画墙身，定踏步位置。
7、楼梯剖面图的画法
（3）画细部，如窗、梁、板及栏杆。
（4）加深各种图线，标注标高、尺寸等，完成全图。
综合举例
这是一幢三层楼房的居民住宅。它由屋面、楼板、梁、墙、基础、门、窗、走廊、楼梯、台阶、雨篷、天沟、雨水管、散水、明沟、勒脚、防潮层等构件组成。
一、总平面图
从总平面图可知，该图的绘图比例是1:500，拟建工程是两幢相同的住宅。从图中等高线所注写的数值，可知该地势是自西北向东南倾斜。根据拟建房屋所在位置的前后等高线的标高（图中注明是45和47），并估算到填挖土方基本平衡而确定房屋首层室内地面的标高为46.20。
从总平面图可知，拟建房屋与道路中心线的距离是7.00 m，两幢住宅之间的距离是15.00。从图中所画风玫瑰图，可知该地区全年最大的风向频率为北风。房屋的朝向是座北朝南。在拟建房屋的南面有一带护坡的池塘，东面有一围墙，东南角有一待拆的房屋，周围还有写上名称的已有和拟建的房屋、道路等。
二、平面图
这是首层平面图，其绘图比例是1:100。通过图中左下角的指北针，可知房屋座北朝南。平面图的总长为19.4m，总宽为11.6m。从图中可知，这是左右对称的两单元布置，每单元为三室一厅一橱两厕的结构。在南、北两面还各有一阳台。
该平面图的横向轴线为1-11，竖向轴线为A-D。通过轴线间的距离，可知房间的开间和进深。如1-2轴线间距离为3300，A-B轴线间距离为4200。可知南面卧室的开间为3.3m、进深为4.2m。从第三道尺寸可了解门窗洞宽和位置、墙柱的大小和位置等。如C1窗的宽度为1.5m，窗边距离轴线0.9m。
该平面图的内部尺寸880、700、600、1020说明南面卧室的净宽为3.2m，卫生间的门M4宽度为700。
首层地面定为标高零点（注写为±0.000，即相当于总平面图中室内地坪绝对标高46.20）。橱房、卫生间、阳台的地面标高是-0.020，表示该处地面比客厅和房间地面低20mm。
从平面图中还可了解到楼梯、搁板、墙洞和各种卫生设备等的配置和位置，了解室外台阶、散水和雨水管的大小与位置。
在首层平面图上，还画出剖面图的剖切符号，如1-1、2-2等，以便与剖面图对照查阅。
三、立面图
这是11-1立面图，其绘图比例是1:100。从图中可看到房屋一个立面的外貌形状，它的主入口在中间，其上方有一连通窗。各层均有阳台，在两边的窗洞左（右）上方有一放置空调器的预留孔。从图中所注标高可知，室外地面比室内低300mm，女儿墙顶面处为9.6m，因此，房屋外墙总高度为9.9m。
从图中的文字说明，可了解到房屋外墙面装修的做法，如西端外墙为浅红色玛赛克贴面，中间阳台和梯间外墙面用浅蓝色玛赛克贴面，檐口及阳台栏板边等为白水泥粉面。
图中靠阳台边分别有一雨水管。
四、剖面图
这是1-1剖面图，其绘图比例是1:100。从平面图上剖切位置，可知该剖面图通过楼梯间，剖切后向左进行投射所得的剖面图。
从房屋地面到屋顶的结构形式和构造内容，可知房屋的垂直方向的承重构件（柱）、水平方向承重构件（梁和板）是用钢筋混凝土构成的。所以它属于框架结构形式。可通过索引查阅地面和屋面的详细构造情况。
图中标高都表示为与±0.000的相对尺寸。如三层楼面标高是从首层地面算起为6.0m，而它与二层楼面的高差（层高）仍为3.0m。图中只标注了门窗洞的高度尺寸。楼梯因另有详图，其详细尺寸可不在此注出。
从图中屋面坡度（3%），可知该处为一单向排水屋面。散水、排水沟、坡道等的坡度也可用此方式表示。
五、建筑详图
（一）、外墙身详图
此图为和详图，其绘图比例是1:20。从1-1剖面图上相应的索引符号，可知该详图的位置和投影方向。图中注上轴线的两个编号，表示该详图适用于A、D两个轴线的墙身。
在详图中，对屋面、楼层和地面的构造，采用多层构造说明方法来表示。
详图的上半部分为檐口部分。从图中可了解到屋面的承重层为现浇钢筋混凝土板、砖砌女儿墙、水泥砂浆防水层、陶粒轻质隔热砖、水泥石灰砂浆顶棚和带有飘板窗顶的构造做法。
详图的下半部分为窗台及勒脚部分。从图中可了解到如下的做法：以C10素混凝土做底层的水泥砂浆地面、带有钢筋混凝土飘板的窗台、带有3%散水的排水沟以及内墙面和外墙面的装饰。
（二）、楼梯详图
包括平面图、剖面图及踏步、栏板详图等，尽可能画在同一张图纸内。
1、楼梯平面图 画出了首层、中间层和顶层楼梯平面图，其绘图比例是1:50。楼梯首层有三个梯段，从首层平面图中看到从-0.157上到 0.600处的第一个梯段（5级），又看到它的第二梯段的一部分（以45°折断线为界），在这两梯段中还注有“上20”字样的长箭头。中间层平面图既画出被剖切的往上走的梯段（画有“上20”字样的长箭头），也画出往下走的梯段（画有“下20”字样的长箭头）及楼梯平台。由于剖切平面在安全栏板之上，顶层平面图画有两段完整的梯段和楼梯平台。在梯口处只有一个注有“下20”字样的长箭头。
2、楼梯剖面图
本例楼梯为双跑式楼梯。从图中可知这是一个现浇钢筋混凝土板式楼梯。
图中注明了地面、平台面、楼面等的标高和梯段、栏板的高度尺寸。从图中的索引符号可知，踏步、扶手和栏板都另有详图。
2、楼梯详图
根据楼梯剖面图中的索引符号，将踏步、扶手和栏板等，用更大的比例画出它们的型式、大小、材料及构造情况。
（三）、门窗详图
一般用立面图、节点详图、断面图及五金表和文字说明来表示。下图为铝合金窗详图。立面图表示窗的外形、开启方式与方向、主要尺寸和节点索引符号。节点详图表示各窗料的断面形状、定位尺寸、安装位置和窗扇与窗框的连接关系等。断面图将各不同窗料的断面形状单独再放大画出。
