屋面排水设计

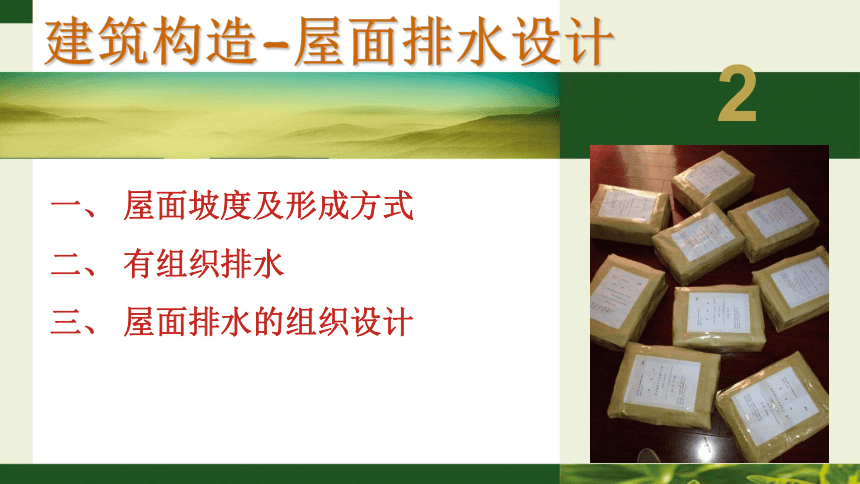

建筑构造-屋面排水设计
2
一、 屋面坡度及形成方式
二、 有组织排水
三、 屋面排水的组织设计

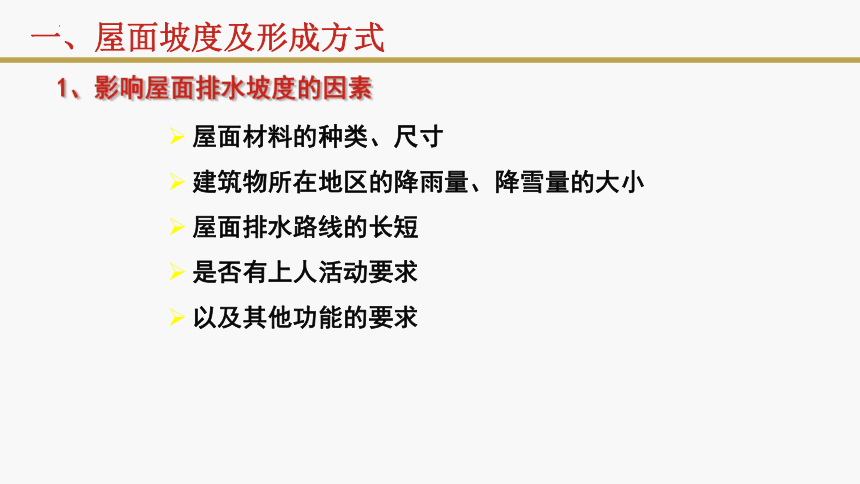

1、影响屋面排水坡度的因素
屋面材料的种类、尺寸
建筑物所在地区的降雨量、降雪量的大小
屋面排水路线的长短
是否有上人活动要求
以及其他功能的要求
一、屋面坡度及形成方式

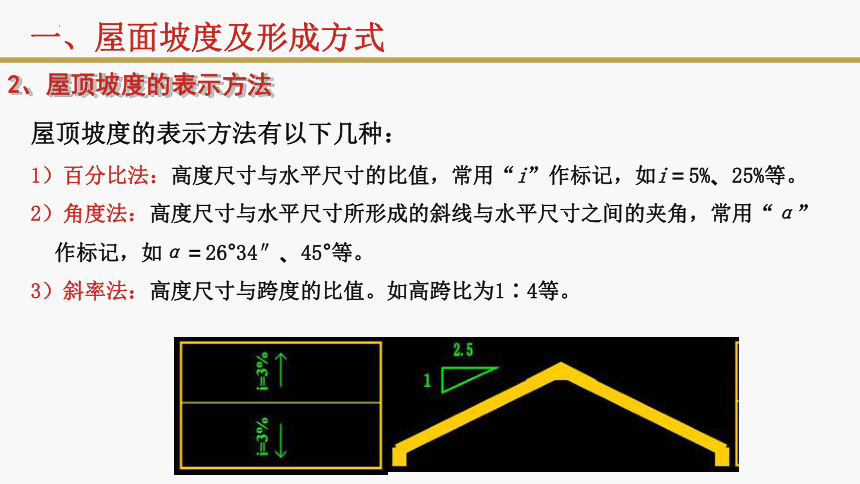

2、屋顶坡度的表示方法
屋顶坡度的表示方法有以下几种：
1）百分比法：高度尺寸与水平尺寸的比值，常用“i”作标记，如i＝5%、25%等。
2）角度法：高度尺寸与水平尺寸所形成的斜线与水平尺寸之间的夹角，常用“α”作标记，如α＝26°34″、45°等。
3）斜率法：高度尺寸与跨度的比值。如高跨比为1∶4等。
一、屋面坡度及形成方式

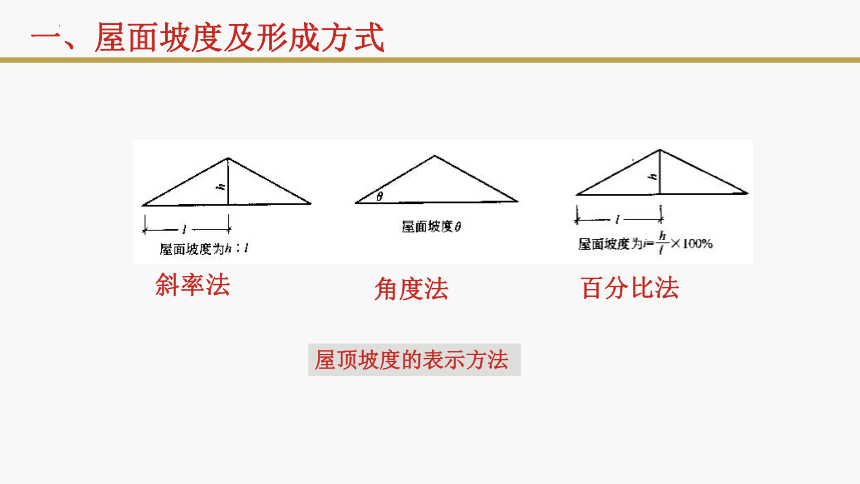

屋顶坡度的表示方法
斜率法
角度法
百分比法
一、屋面坡度及形成方式

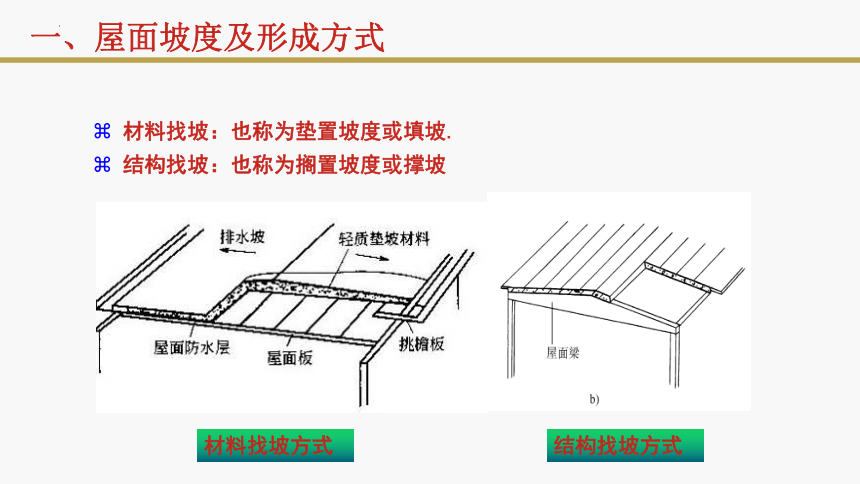

材料找坡：也称为垫置坡度或填坡.
结构找坡：也称为搁置坡度或撑坡
材料找坡方式
结构找坡方式
一、屋面坡度及形成方式

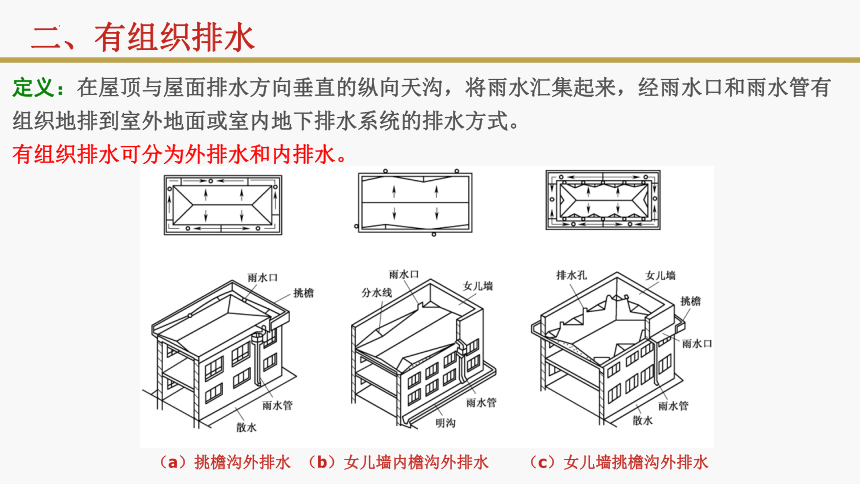

定义：在屋顶与屋面排水方向垂直的纵向天沟，将雨水汇集起来，经雨水口和雨水管有组织地排到室外地面或室内地下排水系统的排水方式。
有组织排水可分为外排水和内排水。
（a）挑檐沟外排水 （b）女儿墙内檐沟外排水 （c）女儿墙挑檐沟外排水
二、有组织排水
（a）房间中部内排水 （b）外墙内侧内排水 （c）内落外排水
二、有组织排水
（a）挑檐沟外排水 （b）女儿墙内檐沟外排水 ( c）女儿墙挑檐沟外排水
天沟：沟底的纵向排水坡度一般为0.5%-1%；天沟净宽一般不小于200mm。
二、有组织排水
水平雨水口
垂直雨水口
二、有组织排水
外排水 内排水
有外檐天沟 无外檐天沟 明装雨水管 暗装雨水管
24 15 15 15
两个雨水口间的距离
雨水口的布置
二、有组织排水
女儿墙
女儿墙是外墙在屋顶以上的延续，也称压檐墙。
一般墙厚240mm，高度不宜超过500mm。
如屋顶上人或造型要求女儿墙较高时，需加构造柱与下部圈梁或柱相连，地震区应设锚固筋。
女儿墙上部构造称为压顶，用钢筋混凝土沿墙长交圈设置压顶板可用C20细石混凝土预制板，每块长740mm。
地震区采用整体现浇压顶。
压顶表面抹水泥砂浆防止水渗入女儿墙，并做好滴水。
确定屋面排水坡度
确定排水方式
划分排水区域
确定檐沟的断面形状、尺寸以及坡度
确定雨水管所用材料、口径大小，布置雨水管
檐口、泛水、雨水口等细部节点构造设计
绘出屋顶平面排水图及各节点详图
屋面的排水组织设计一般可按下列步骤进行：
三、屋面排水的组织设计
屋面排水组织示例
三、屋面排水的组织设计
