阳台和雨篷

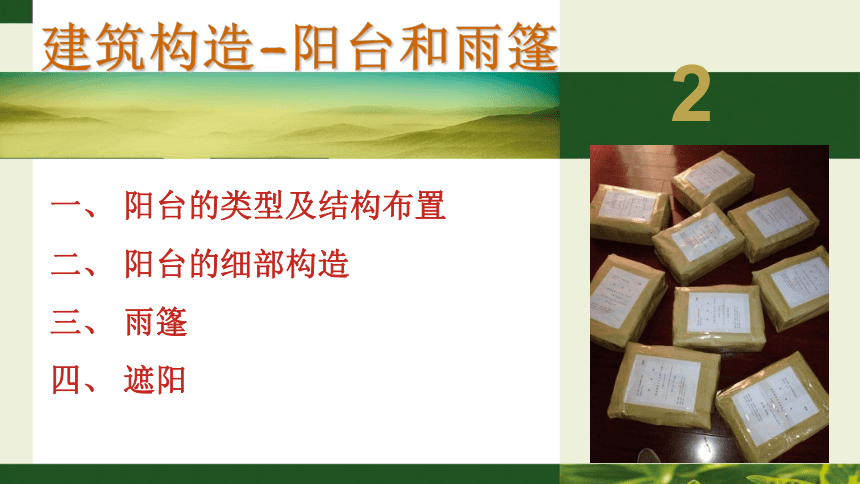

建筑构造-阳台和雨篷
2
一、 阳台的类型及结构布置
二、 阳台的细部构造
三、 雨篷
四、 遮阳
阳台式指供居住者进行户外活动、晾晒衣物等的空间。
作用—联系室内外空间、改善居住条件
形式—挑阳台（凸阳台）、凹阳台、半挑半凹阳台；
转角阳台、中间阳台；
生活阳台、服务阳台；

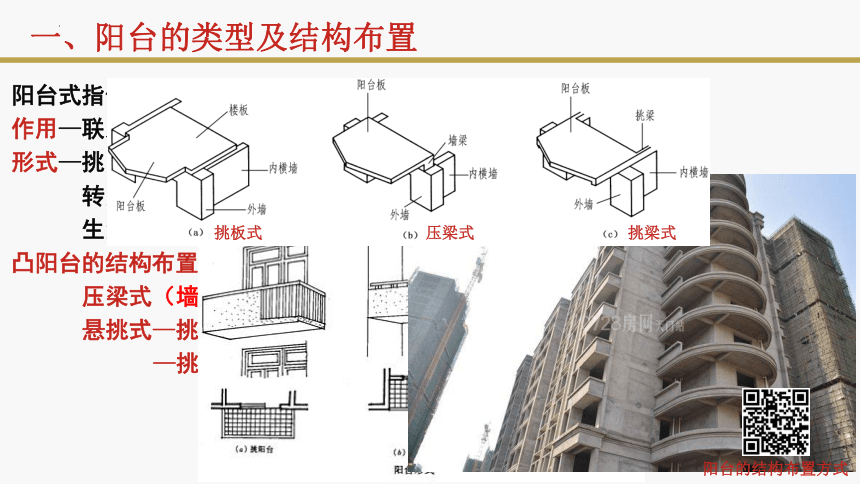

凸阳台的结构布置
压梁式（墙梁悬挑）
悬挑式—挑板式（楼板悬挑）
—挑梁式（挑梁搭板）
阳台的结构布置方式
一、阳台的类型及结构布置
挑板式
压梁式
挑梁式

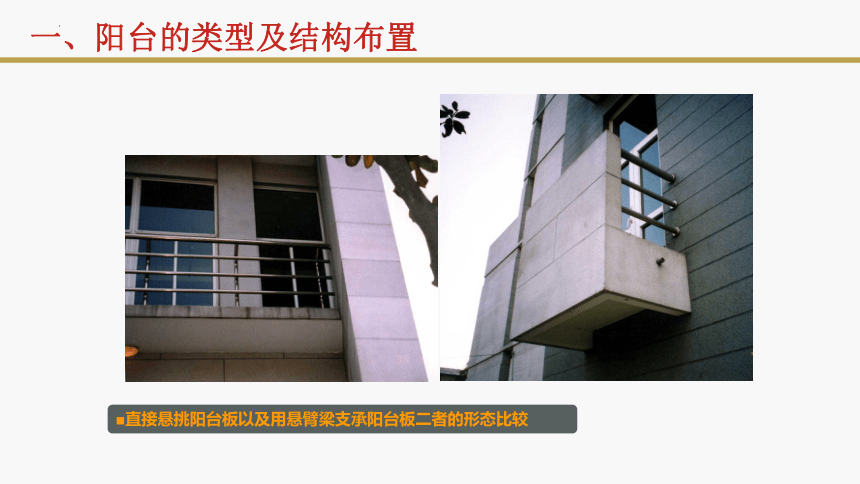

■直接悬挑阳台板以及用悬臂梁支承阳台板二者的形态比较
一、阳台的类型及结构布置

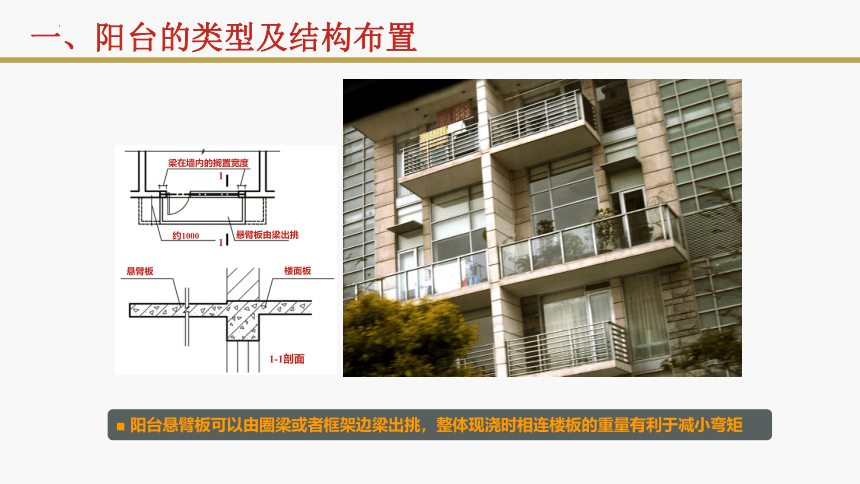

■ 阳台悬臂板可以由圈梁或者框架边梁出挑，整体现浇时相连楼板的重量有利于减小弯矩
约1000
悬臂板由梁出挑
梁在墙内的搁置宽度
悬臂板
楼面板
1
1
1-1剖面
一、阳台的类型及结构布置

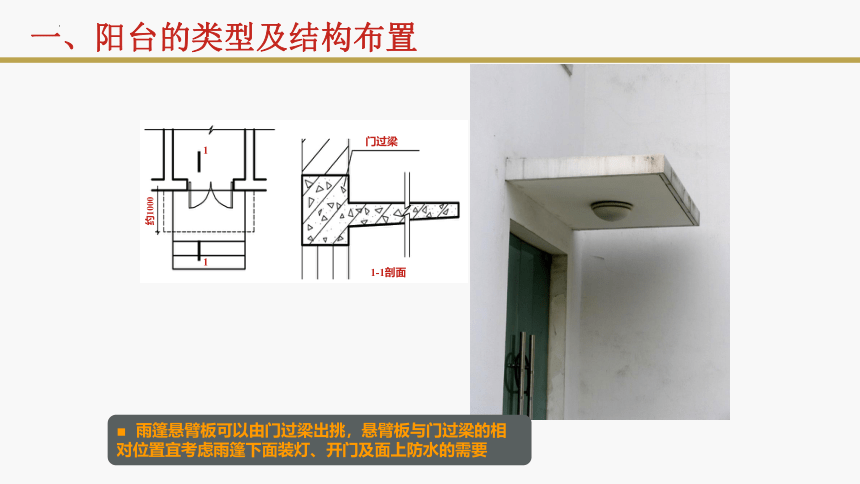

■ 雨篷悬臂板可以由门过梁出挑，悬臂板与门过梁的相
对位置宜考虑雨篷下面装灯、开门及面上防水的需要
门过梁
约1000
1
1
1-1剖面
一、阳台的类型及结构布置

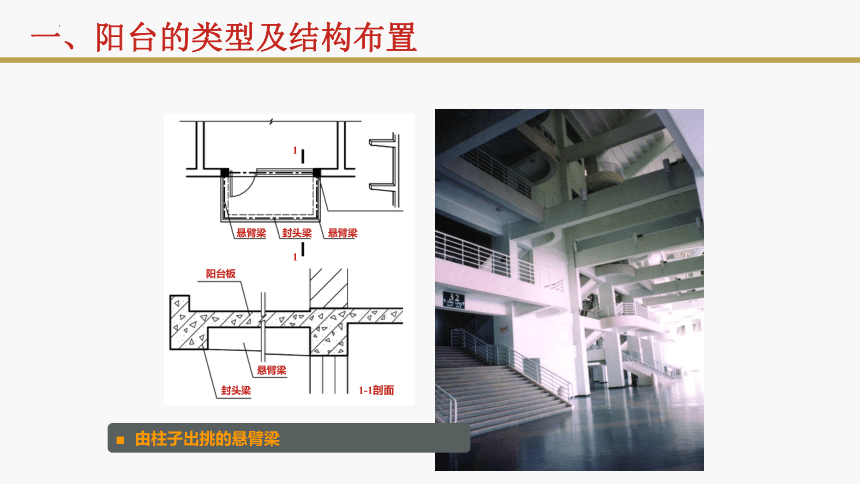

■ 由柱子出挑的悬臂梁
1
1
1-1剖面
阳台板
悬臂梁
封头梁
悬臂梁
封头梁
悬臂梁
一、阳台的类型及结构布置

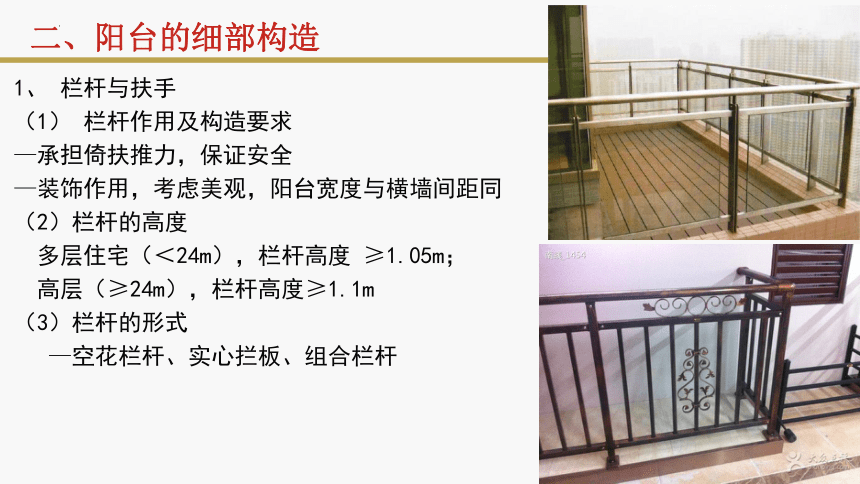

1、 栏杆与扶手
（1） 栏杆作用及构造要求
—承担倚扶推力，保证安全
—装饰作用，考虑美观，阳台宽度与横墙间距同
（2）栏杆的高度
多层住宅（＜24m），栏杆高度 ≥1.05m；
高层（≥24m），栏杆高度≥1.1m
（3）栏杆的形式
—空花栏杆、实心拦板、组合栏杆
二、阳台的细部构造

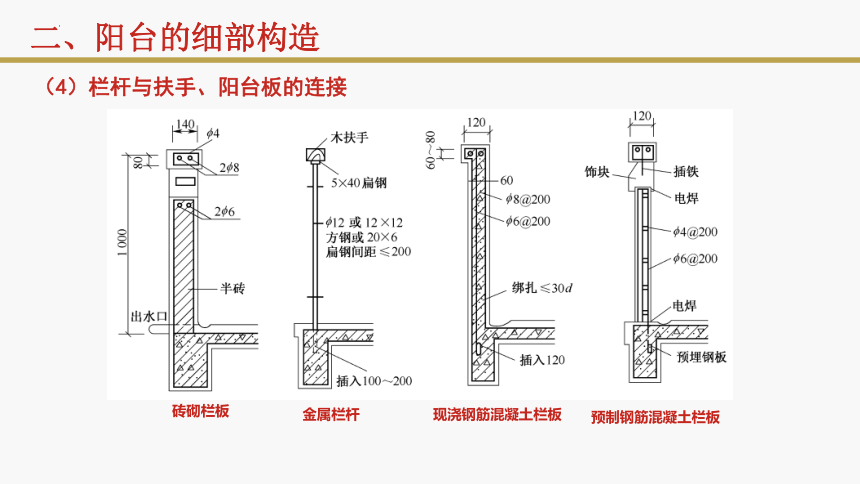

（4）栏杆与扶手、阳台板的连接
砖砌栏板
金属栏杆
现浇钢筋混凝土栏板
预制钢筋混凝土栏板
二、阳台的细部构造
2、阳台排水
阳台地面标高低于室内地面20-50mm；
阳台设坡度为0.5%~1%排水坡，水流向排水口；
排水方式：
外排水（低层、多层建筑）
在阳台外侧设置泄水管将水排出 泄水管外挑长度≥80mm
内排水（高层建筑和高标准建筑）
在阳台内侧设置排水立管和地漏，将雨水或积水直接排入地下管网。
二、阳台的细部构造
1、雨篷的作用
——遮挡雨水、保护外门免受雨水的侵害；
——室内外的过渡空间、装饰作用
2、类型
钢筋混凝土雨篷
钢结构悬挑雨篷
玻璃采光雨篷
雨篷构造（钢筋混凝土）
钢结构玻璃雨篷
三、雨篷
钢筋混凝土雨篷
结构组成：
挑出长度较大的雨篷，由梁、板、柱组成；
挑出长度较小（900-1500mm）的雨篷，由雨篷梁、雨篷板组成。
构造要点：
1.抗倾覆，保证使用安全；
2.板面要有利于排水。
三、雨篷
钢筋混凝土雨篷
三、雨篷
钢结构悬挑雨篷
结构组成：
支撑系统、骨架系统、板面系统
三、雨篷
■悬挂雨篷及阳台的建筑实例
三、雨篷
■由钢悬臂梁支承的玻璃雨篷悬臂梁根部需刚性连接
三、雨篷
■ 用细长拉杆的悬挂雨篷其连接节点采用铰接
三、雨篷
■ 水平遮阳实例
四、遮阳
■ 置于采光顶棚处的遮阳片，可减少阳光直射所产生的热量或眩光
四、遮阳
■ 可转动的垂直遮阳实例
■ 垂直遮阳更适合于设置在建筑物东、西朝向的立面上，遮挡较低入射角的阳光
四、遮阳
■ 建筑外立面可以折叠转动的“表皮”可以取得与活动遮阳同样的效果
四、遮阳
■利用垂直构件改变开窗的朝向，从而避免某些时段室内有直射光的实例
四、遮阳
■ 利用窗套构件和墙面转折丰富立面造型并实现水平和垂直遮阳相结合的实例
四、遮阳
