平屋面的防水构造

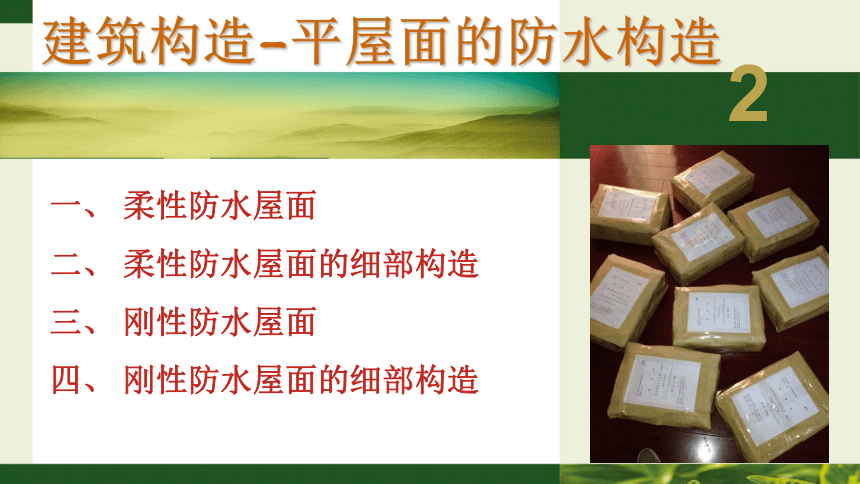

建筑构造-平屋面的防水构造
2
一、 柔性防水屋面
二、 柔性防水屋面的细部构造
三、 刚性防水屋面
四、 刚性防水屋面的细部构造

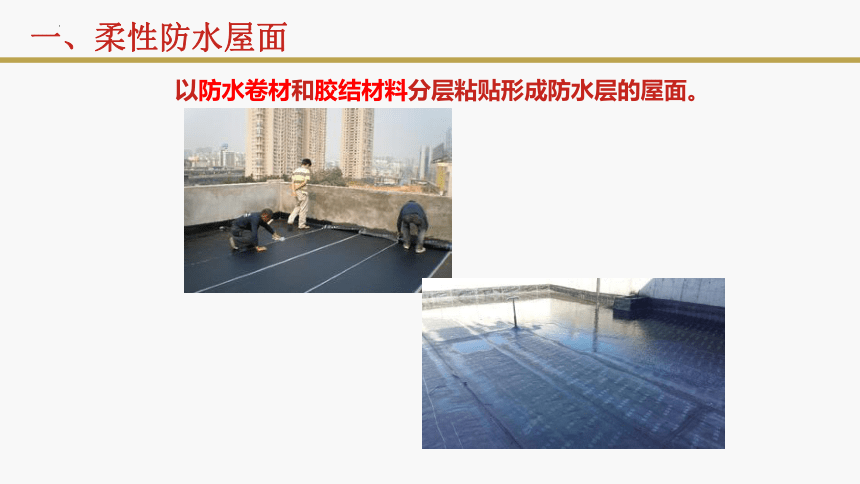

以防水卷材和胶结材料分层粘贴形成防水层的屋面。
一、柔性防水屋面

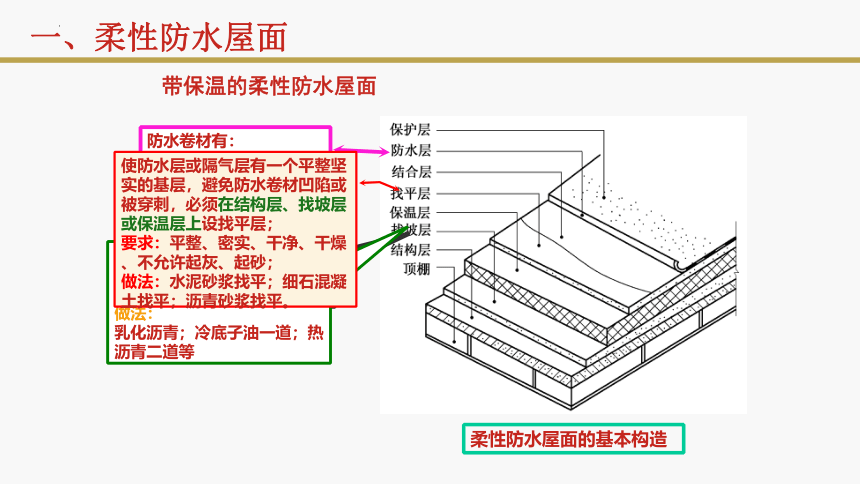

柔性防水屋面的基本构造
带保温的柔性防水屋面
结构层之上；
最薄处的厚度不小于30mm
隔气层：
防止室内水蒸气透过结构层进入保温层，降低保温效果；
做法：
乳化沥青；冷底子油一道；热沥青二道等
防水卷材有：
沥青类卷材；高聚物改性沥青防水卷材；合成高分子防水卷材3类。
使防水层或隔气层有一个平整坚实的基层，避免防水卷材凹陷或被穿刺，必须在结构层、找坡层或保温层上设找平层；
要求：平整、密实、干净、干燥、不允许起灰、起砂；
做法：水泥砂浆找平；细石混凝土找平；沥青砂浆找平。
一、柔性防水屋面

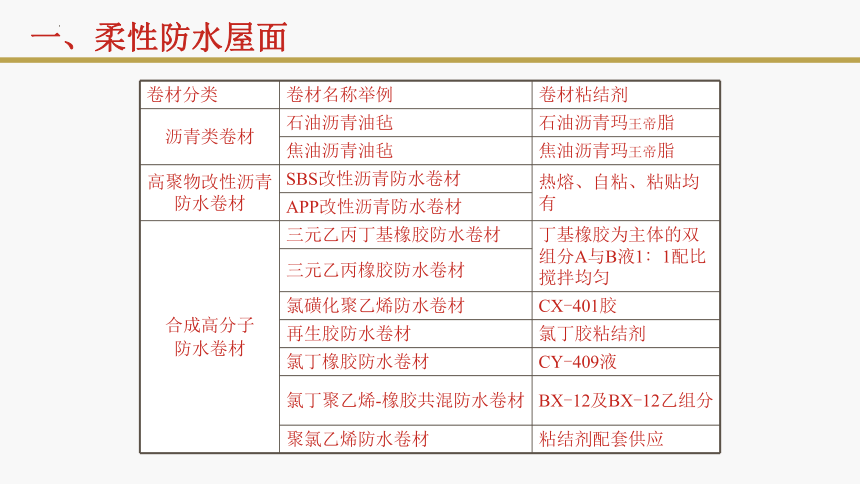

卷材分类 卷材名称举例 卷材粘结剂
沥青类卷材 石油沥青油毡 石油沥青玛王帝脂
焦油沥青油毡 焦油沥青玛王帝脂
高聚物改性沥青防水卷材 SBS改性沥青防水卷材 热熔、自粘、粘贴均有
APP改性沥青防水卷材
合成高分子 防水卷材 三元乙丙丁基橡胶防水卷材 丁基橡胶为主体的双组分A与B液1∶1配比搅拌均匀
三元乙丙橡胶防水卷材
氯磺化聚乙烯防水卷材 CX-401胶
再生胶防水卷材 氯丁胶粘结剂
氯丁橡胶防水卷材 CY-409液
氯丁聚乙烯-橡胶共混防水卷材 BX-12及BX-12乙组分
聚氯乙烯防水卷材 粘结剂配套供应
一、柔性防水屋面

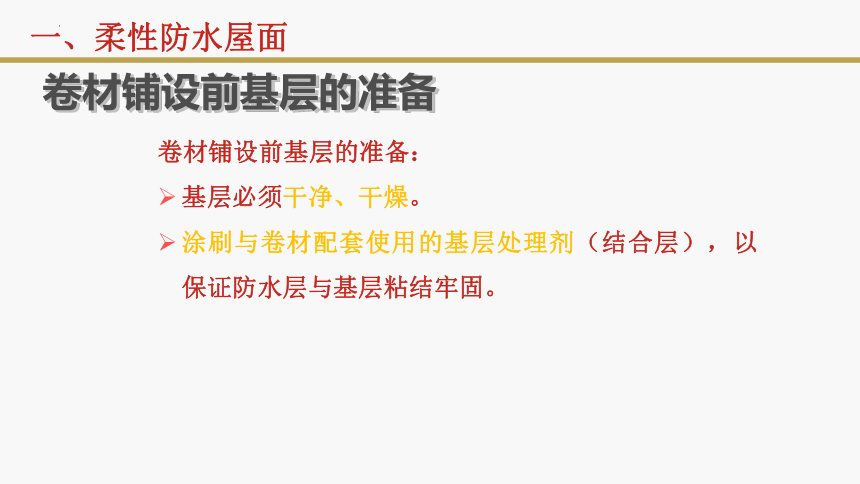

卷材铺设前基层的准备
卷材铺设前基层的准备：
基层必须干净、干燥。
涂刷与卷材配套使用的基层处理剂（结合层），以保证防水层与基层粘结牢固。
一、柔性防水屋面

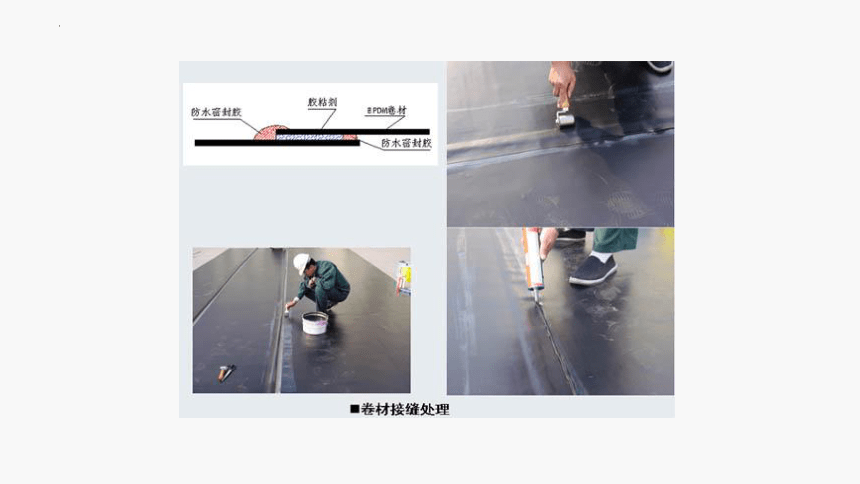

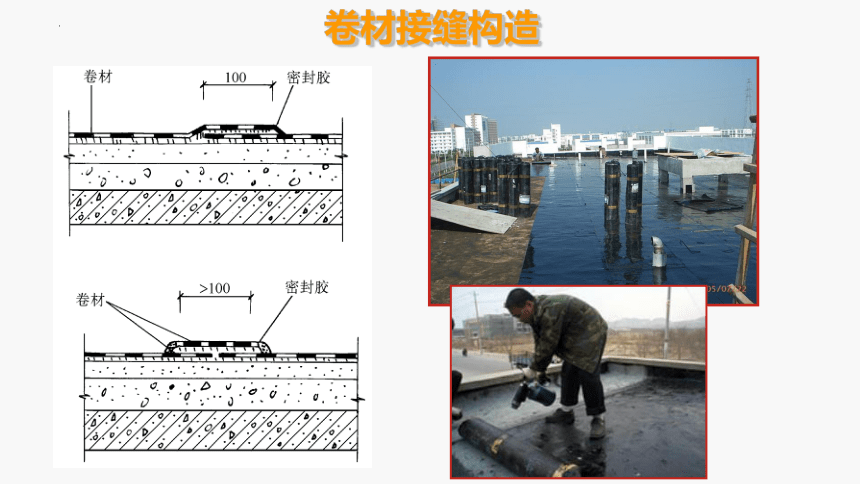

卷材接缝构造

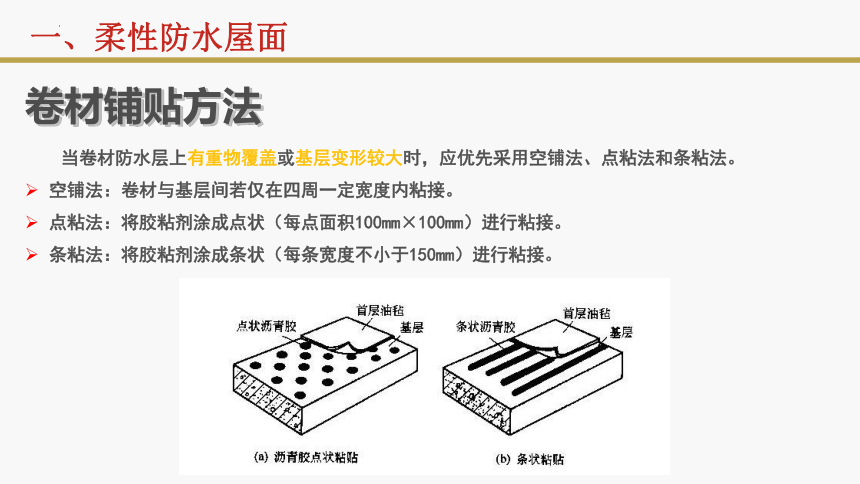

卷材铺贴方法
当卷材防水层上有重物覆盖或基层变形较大时，应优先采用空铺法、点粘法和条粘法。
空铺法：卷材与基层间若仅在四周一定宽度内粘接。
点粘法：将胶粘剂涂成点状（每点面积100mm×100mm）进行粘接。
条粘法：将胶粘剂涂成条状（每条宽度不小于150mm）进行粘接。
一、柔性防水屋面
搭接方向
短边搭接宽度/mm
长边搭接宽度/mm
铺贴方法

卷材种类
满粘法
空铺法
点粘法
条粘法
满粘法
空铺法
点粘法
条粘
沥青防水卷材
100
150
70
100
高聚物改型沥青防水卷材
80
100
80
100
合成高分子防水卷材
粘贴法
80
100
80
100
焊接法
50
卷材搭接宽度
屋面保护层：考虑卷材类型和屋面是否作为上人活动空间。
不上人屋面
沥青类卷材防水层：沥青胶粘直径3～6mm的绿豆砂。
高聚物改性沥青防水卷材或合成高分子卷材防水层：用铝箔面层、彩砂及涂料等。
上人屋面
在防水层上浇筑30～50mm厚细石混凝土层。
水泥砂浆面层
砂垫层铺地砖
一、柔性防水屋面
1、泛水
屋面与垂直面交接处的防水构造处理，是水平防水层在垂直面上的延伸。
泛水高度不小于250mm，一般为300mm。
屋面与垂直面角接触的基层应抹成整齐平顺的圆弧或钝角。
卷材防水层继续铺设至垂直面，并在其下加设附加卷材一层。
泛水收口做法：在垂直墙面中留出通长凹槽，将卷材的收头压入凹槽，用防水压条钉压后，用防水密封材料嵌填封严，外抹防水水泥砂浆。
二、柔性防水屋面的细部构造
二、柔性防水屋面的细部构造
2、檐口
屋面防水层的收头处；
檐口的形式由屋面的排水方式和建筑物的立面造型要求来确定。
主要有：自由落水檐口；挑檐沟檐口；女儿墙内檐沟檐口；女儿墙外檐沟檐口。
二、柔性防水屋面的细部构造
二、柔性防水屋面的细部构造
二、柔性防水屋面的细部构造
二、柔性防水屋面的细部构造
2、雨水口
4、上人孔
上人孔的平面尺寸不小于600mm*700mm；
上人孔应位于靠墙处，并设置爬梯；
上人孔壁一般高出屋面至少250mm，孔壁与屋面之间做成泛水；
孔口应用木板上加钉0.6mm厚的镀锌钢板进行盖孔。
二、柔性防水屋面的细部构造
刚性防水屋面：用刚性防水材料，如防水砂浆、细石混凝土、配筋的细石混凝土等做防水层的屋面。
特点：构造简单、施工方便、造价低廉，但对温度变化和结构变形较敏感，容易产生裂缝而渗漏。
适用：气温变化小，震动小，防水等级为Ⅰ~Ⅲ级的屋面；
不适用：设有松散材料保温层的屋面，承受较大震动或冲击的屋面，屋面坡度大于15%的屋面。
三、刚性防水屋面
刚性防水屋面的基本构造
三、刚性防水屋面
目的：防止温度变形引起防水层开裂，避免荷载作用下结构变形引起的防水层开裂；
位置：结构变形敏感部位，如装配式屋面板的支承端、屋面转折处、屋脊等；
一般情况下分格缝间距不大于6m；
分格缝宽度为20-40mm；
做法：缝内嵌防水密封材料，上铺附加防水卷材一层（200-300mm）。
平缝
凸缝
四、刚性防水屋面的细部构造
1、分隔缝
泛水高度一般不小于250mm；
刚性防水层与突出屋面结构相交处应留出宽度为30mm的分格缝，并用密封材料嵌填，分格缝上铺附加卷材盖缝，并做好立面的收头处理（做法同柔性防水屋面）
四、刚性防水屋面的细部构造
2、泛水
（a）混凝土防水层悬挑檐口 （b）挑檐板挑檐口
刚性防水屋面的檐口包括自由落水檐口和有组织排水檐口：
四、刚性防水屋面的细部构造
3、檐口
