平屋面的保温与隔热

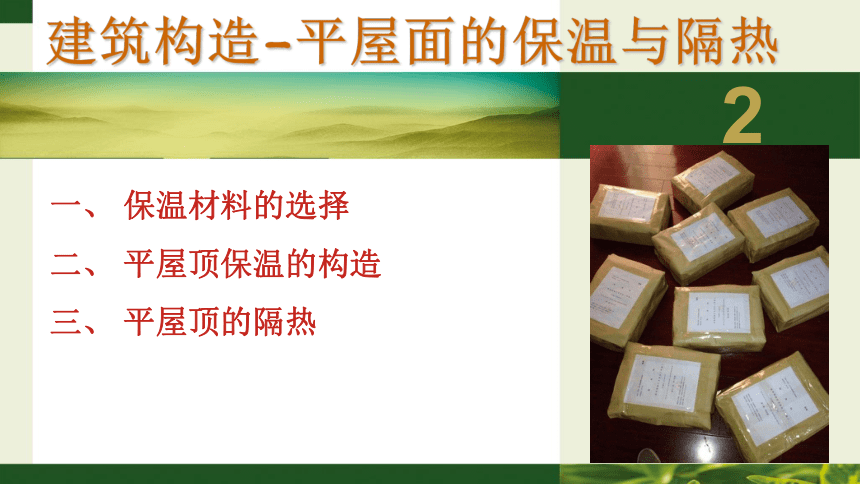

建筑构造-平屋面的保温与隔热
2
一、 保温材料的选择
二、 平屋顶保温的构造
三、 平屋顶的隔热

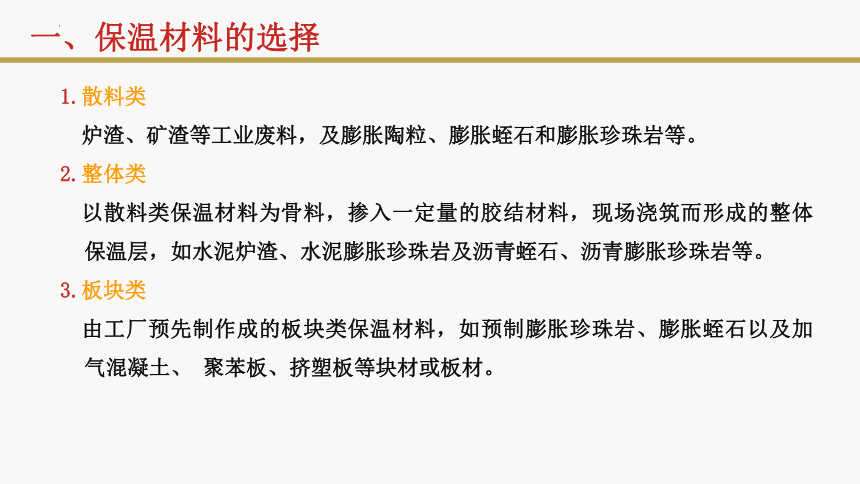

1.散料类
炉渣、矿渣等工业废料，及膨胀陶粒、膨胀蛭石和膨胀珍珠岩等。
2.整体类
以散料类保温材料为骨料，掺入一定量的胶结材料，现场浇筑而形成的整体保温层，如水泥炉渣、水泥膨胀珍珠岩及沥青蛭石、沥青膨胀珍珠岩等。
3.板块类

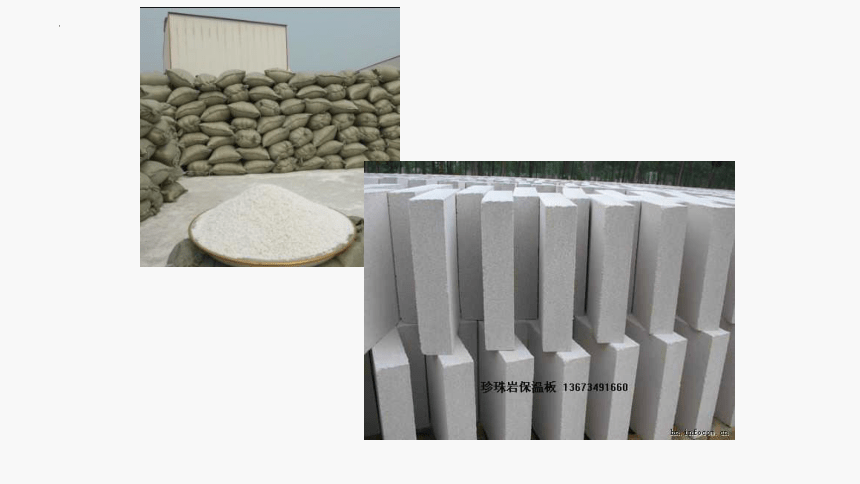

由工厂预先制作成的板块类保温材料，如预制膨胀珍珠岩、膨胀蛭石以及加气混凝土、 聚苯板、挤塑板等块材或板材。
一、保温材料的选择

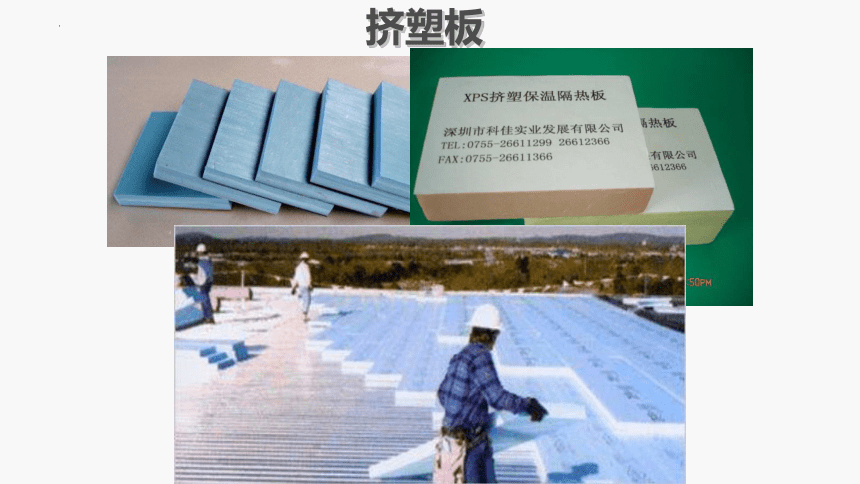

挤塑板

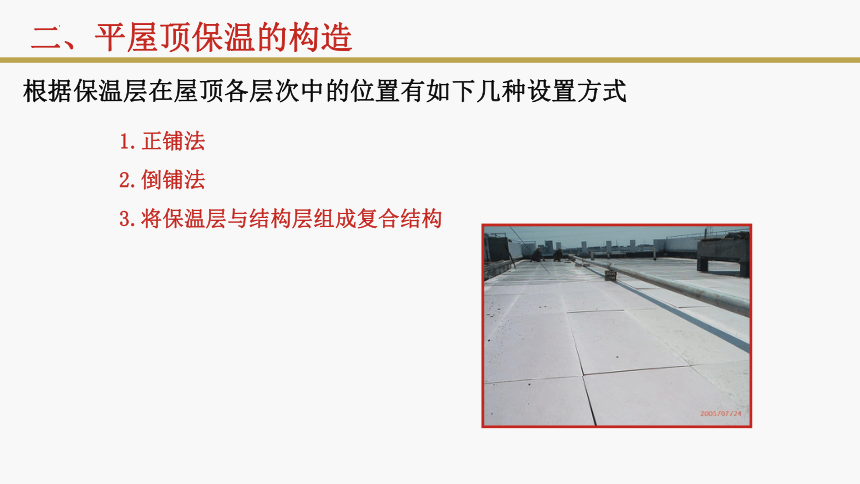

根据保温层在屋顶各层次中的位置有如下几种设置方式
1.正铺法
2.倒铺法
3.将保温层与结构层组成复合结构
二、平屋顶保温的构造

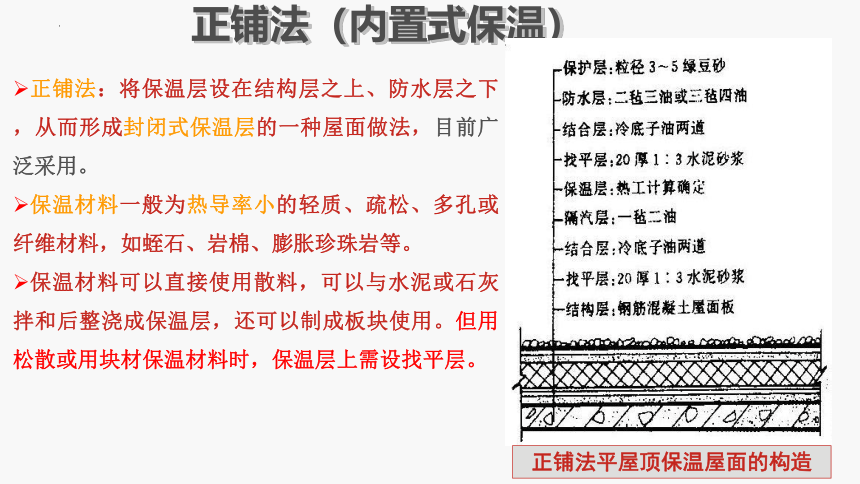

正铺法（内置式保温）
正铺法：将保温层设在结构层之上、防水层之下，从而形成封闭式保温层的一种屋面做法，目前广泛采用。
保温材料一般为热导率小的轻质、疏松、多孔或纤维材料，如蛭石、岩棉、膨胀珍珠岩等。
保温材料可以直接使用散料，可以与水泥或石灰拌和后整浇成保温层，还可以制成板块使用。但用松散或用块材保温材料时，保温层上需设找平层。
正铺法平屋顶保温屋面的构造
正铺法平屋顶保温屋面的构造

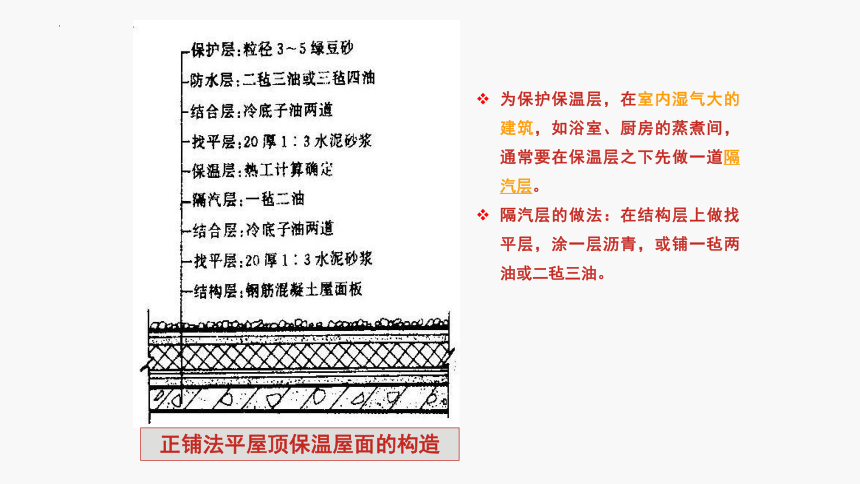

为保护保温层，在室内湿气大的建筑，如浴室、厨房的蒸煮间，通常要在保温层之下先做一道隔汽层。
隔汽层的做法：在结构层上做找平层，涂一层沥青，或铺一毡两油或二毡三油。

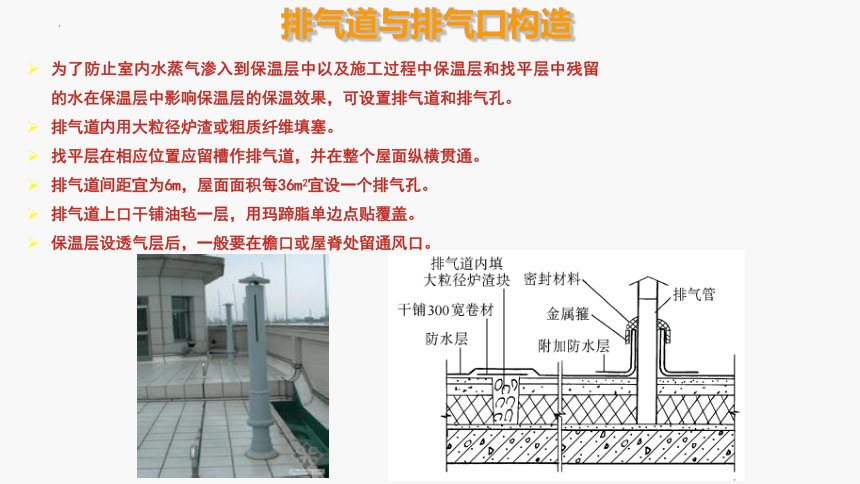

排气道与排气口构造
为了防止室内水蒸气渗入到保温层中以及施工过程中保温层和找平层中残留的水在保温层中影响保温层的保温效果，可设置排气道和排气孔。
排气道内用大粒径炉渣或粗质纤维填塞。
找平层在相应位置应留槽作排气道，并在整个屋面纵横贯通。
排气道间距宜为6m，屋面面积每36m2宜设一个排气孔。
排气道上口干铺油毡一层，用玛蹄脂单边点贴覆盖。
保温层设透气层后，一般要在檐口或屋脊处留通风口。
1、平屋顶隔热的基本原理
尽量减少直接作用于屋顶表面的太阳辐射能，并减少屋面热量向室内散发。
1.屋顶通风隔热
（1）架空通风隔热
（2）吊顶通风隔热
2.屋顶蓄水隔热
3.种植屋面隔热
4.反射降温隔热
三、平屋顶的隔热
1、屋顶通风隔热
（1）架空通风隔热
架空通风隔热间层设于屋面防水层上。
架空层材料可以是预制混凝土板、筒瓦及各种形式的混凝土构件，如预制板、大阶砖.
架空层的净空高度以180-240mm为宜，不超过360mm。
女儿墙屋面，架空层不宜沿屋面满铺，应在边缘留进风口和出风口。
宽度较大的屋面在屋脊处应设通风桥。
三、平屋顶的隔热
架空通风隔热
（a）架空预制板（或大阶砖）；（b）架空混凝土山形板；（c）架空钢丝网水泥折板；（d）倒槽板上铺小青瓦；（e）钢筋混凝土半圆拱；（f）1/4厚砖拱
通风桥与通风孔
（2）吊顶通风隔热
利用顶棚与结构层之间的空气间层，通过在外墙上开设通风口使内部空气流通，带走屋面传导下来的热量。
顶棚通风隔热屋面
三、平屋顶的隔热
2、屋顶蓄水隔热
在屋面上蓄存一层水，利用水的反射和吸热蒸发作用减少下部结构的吸热，降低对室内的热影响，达到降温隔热目的。
蓄水屋面分开敞式和封闭式两种做法，在我国南方多采用开敞式，北方宜采用封闭式。
蓄水屋面不宜在寒冷地区、地震区和振动较大的建筑上使用。
屋面上应设置人行通道。
三、平屋顶的隔热
蓄水隔热屋面
蓄水屋面既可用于刚性防水屋面，也可用于卷材防水屋面
蓄水屋面的构造特征是一壁三孔。
应用分仓壁划分若干蓄水区，每区边长不宜大于10m。
在变形缝两侧，应分成两个互不相通的蓄水区。
长度超过40m的蓄水屋面，应设横向伸缩缝一道。
蓄水隔热构造要求
蓄水深度宜为150～200mm。蓄水屋面应设排水管、溢水口和给水管。
蓄水屋面的防水层应选择耐腐蚀性、耐穿刺性能好的材料。
三、平屋顶的隔热
3、种植屋面隔热
种植隔热根据栽培介质层构造方式不同可分为一般种植隔热和蓄水种植隔热两类。
一般种植隔热屋面是在屋面防水层上直接铺填种植介质，栽培各种植物。
种植隔热屋面构造
三、平屋顶的隔热
一般种植屋面的设计要点有：
1)种植介质应尽量选用谷壳、膨胀蛭石等轻质材料，以减轻屋顶自重；
2)屋顶四周须设栏杆或女儿墙作为安全防护措施，保证上屋顶人员的安全；
3)挡墙下部设排水孔和过水网，过水网可采用堆积的砾石，它能保证水通过而种植介质不流失。
三、平屋顶的隔热
实体材料隔热
一般适用于夜间不使用的房间。
大阶砖或混凝土实铺隔热：这种屋面可用做上人屋面。
大阶砖实铺屋面
三、平屋顶的隔热
蒸发散热隔热
上海世博会气象馆 喷雾降温屋顶
三、平屋顶的隔热
