组合体的投影 -之组合体投影图的绘制
组合体的三面正投影
组合体的组成
组合体三面投影图的画法
组合体的尺寸标注
一、组合体的组成
由基本几何体组成的形体称为组合体。
组合体
（根据构成方式的不同）

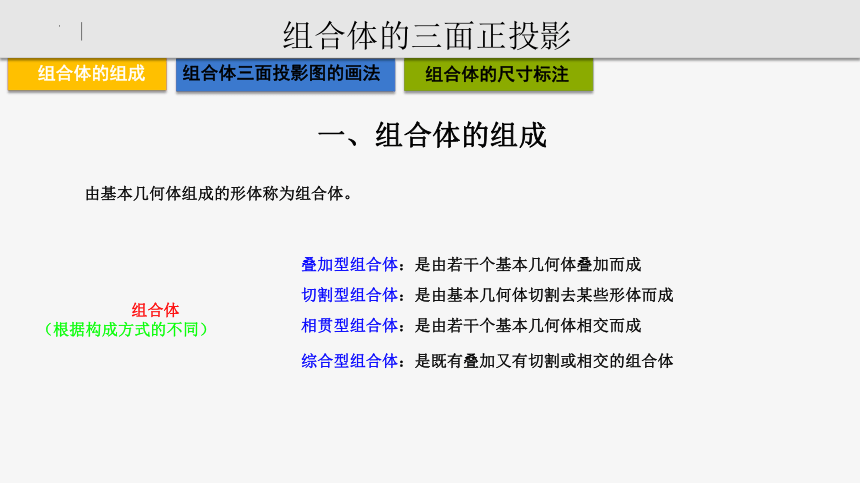

叠加型组合体：是由若干个基本几何体叠加而成
切割型组合体：是由基本几何体切割去某些形体而成
相贯型组合体：是由若干个基本几何体相交而成
综合型组合体：是既有叠加又有切割或相交的组合体
组合体的三面正投影
组合体的组成
组合体三面投影图的画法
组合体的尺寸标注
组合体的三面正投影
组合体的组成
组合体三面投影图的画法
组合体的尺寸标注
二、组合体三面投影图的画法
（一）三面投影和三视图

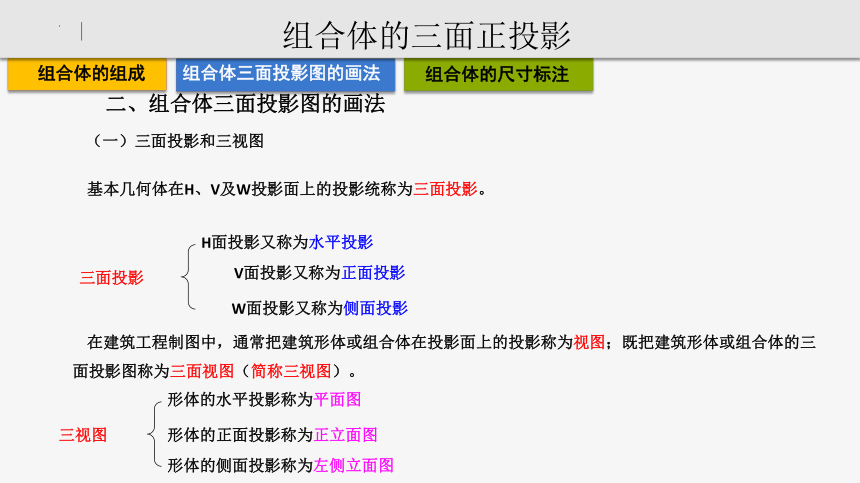

基本几何体在H、V及W投影面上的投影统称为三面投影。
三面投影
H面投影又称为水平投影
V面投影又称为正面投影
W面投影又称为侧面投影
在建筑工程制图中，通常把建筑形体或组合体在投影面上的投影称为视图；既把建筑形体或组合体的三面投影图称为三面视图（简称三视图）。
形体的水平投影称为平面图
形体的正面投影称为正立面图
形体的侧面投影称为左侧立面图
三视图
组合体的三面正投影
组合体的组成
组合体三面投影图的画法
组合体的尺寸标注
三视图

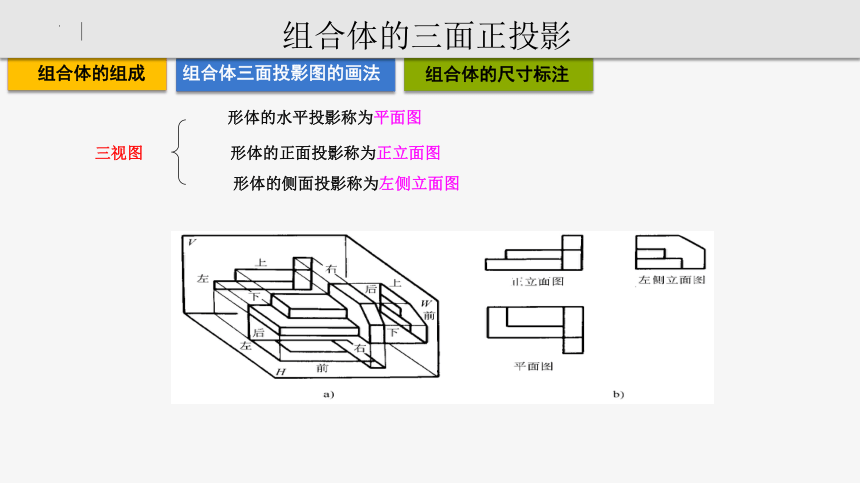

形体的水平投影称为平面图
形体的正面投影称为正立面图
形体的侧面投影称为左侧立面图
组合体的三面正投影
组合体的组成
组合体三面投影图的画法
组合体的尺寸标注
（二）组合体三面投影图的画法
把一个复杂形体分解成若干基本形体或简单形体的方法，称为形体分析法。它是画图、读图和标注尺寸的基本方法。
1．形体分析

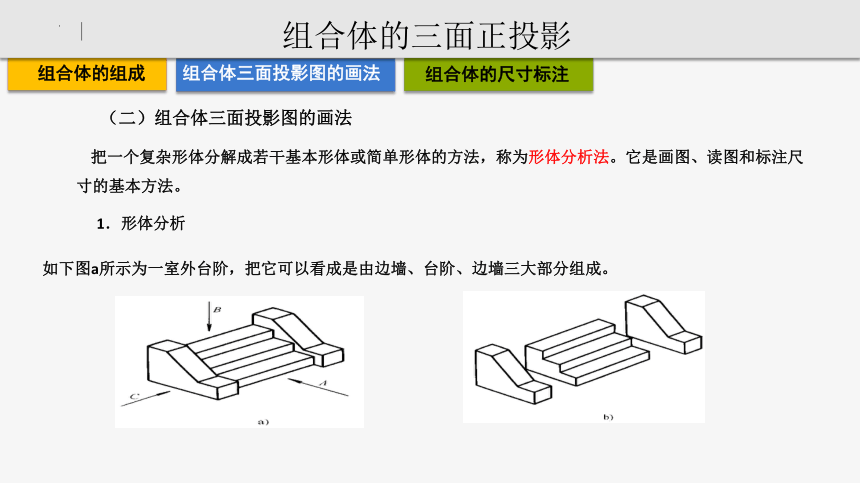

如下图a所示为一室外台阶，把它可以看成是由边墙、台阶、边墙三大部分组成。
组合体的三面正投影
组合体的组成
组合体三面投影图的画法
组合体的尺寸标注

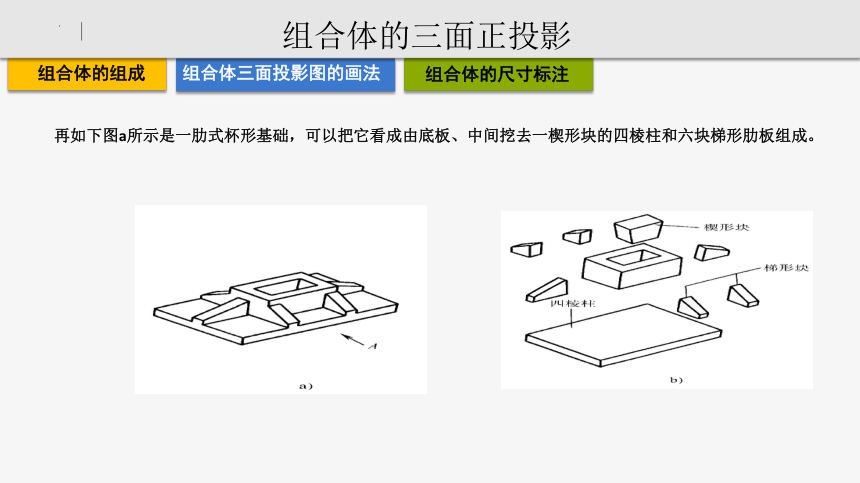

再如下图a所示是一肋式杯形基础，可以把它看成由底板、中间挖去一楔形块的四棱柱和六块梯形肋板组成。
组合体的三面正投影
组合体的组成
组合体三面投影图的画法
组合体的尺寸标注

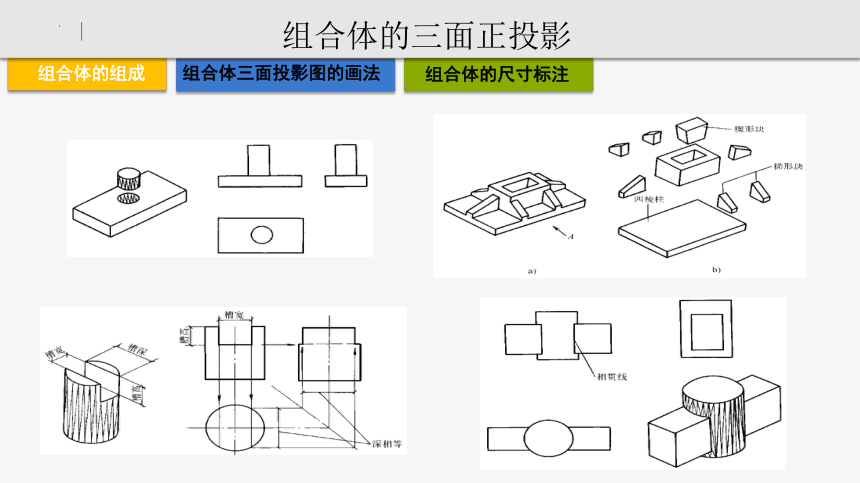

画组合体的投影图时，必须正确表示各基本形体之间的表面连接。形体之间的表面连接可归纳为以下四种情况：
（1）两形体表面相交时，两表面投影之间应画出交线的投影；
（2）两形体的表面共面时，两表面投影之间不应画线；
（3）两形体的表面相切时，由于光滑过渡，两表面投影之间不应画线；
（4）两形体的表面不共面时，两表面投影之间应该有线分开。
组合体的三面正投影
组合体的组成
组合体三面投影图的画法
组合体的尺寸标注
2．投影图选择
投影图选择包括确定物体的安放位置、选择正面投影及确定投影图数量等。
（1）确定安放位置
一要使形体处于稳定状态，二要考虑形体的工作状况。为了作图方便，应尽量使形体的表面平行或垂直于投影面。
组合体的三面正投影
组合体的组成
组合体三面投影图的画法
组合体的尺寸标注
（2）选择正面投影
正立面图是表达形体的一组视图中最主要的视图，所以在视图分析的过程中应重点考虑。其选择的原则为：
1）应使正面投影尽量反映出物体各组成部分的形状特征及其相对位置；
2）应使视图上的虚线尽可能少一些；
3）应合理利用图纸的幅面；
正面投影方向
（3）确定投影图数量：用较少的投影图把物体的形状完整、清楚、准确的表达出来。
组合体的三面正投影
组合体的组成
组合体三面投影图的画法
组合体的尺寸标注
（1）选取画图比例、确定图幅
（2）布图、画基准线
正面投影方向
（3）绘制视图的底稿
根据物体投影规律，逐个画出各基本形体的三视图。
画图的顺序是：一般先画实形体，后画虚形体（挖去的形体）；先画大形体后画小形体；先画整体形状，后画细节形状。
（4）检查、描深 ：检查无误后，可按规定的线型进行加深。
组合体的三面正投影
组合体的组成
组合体三面投影图的画法
组合体的尺寸标注
（1）选取画图比例、确定图幅
（2）布图、画基准线
（3）绘制视图的底稿
（4）检查、描深
作右图所示形体的三视图
组合体的三面正投影
组合体的组成
组合体三面投影图的画法
组合体的尺寸标注
三、组合体的尺寸标注
组合体尺寸标注的基本要求是完整、清晰、合理。
（1）尺寸标注的方法
标注组合体的尺寸时，应先对物体进行形体分析，然后顺序标注出其定形尺寸、定位尺寸和总尺寸。
定形尺寸——确定物体各组成部分的形状、大小的尺寸。
定位尺寸——确定物体各组成部分之间的相对位置的尺寸。
总尺寸——确定物体的总长、总宽和总高的尺寸。
组合体的三面正投影
组合体的组成
组合体三面投影图的画法
组合体的尺寸标注
以下图所示的肋式杯形基础为例，说明组合体尺寸标注的步骤：
1）形体分析
2）标注定形尺寸
3）标注定位尺寸
4）标注总尺寸
组合体的三面正投影
组合体的组成
组合体三面投影图的画法
组合体的尺寸标注
（2）尺寸标注应注意的几个问题
1）尺寸一般宜注写在反映形体特征的投影图上
2）尺寸应尽可能标注在图形轮廓线外面，不宜与图线、文字及符号相交；但某些细部尺寸允许标注在图形内。
3）表达同一几何形体的定形、定位尺寸，应尽量集中标注。
4）尺寸线的排列要整齐。对同方向上的尺寸线，组合起来排成几道尺寸，从被注图形的轮廓线由近至远整齐排列，小尺寸线离轮廓线近，大尺寸线应离轮廓线远些，且尺寸线间的距离应相等。
5）尽量避免在虚线上标注尺寸。
