剖面图与断面图之剖面图
剖面图
剖面图的形成与标注
剖面图的种类
剖面图的绘制与识读
一、剖面图的形成与标注

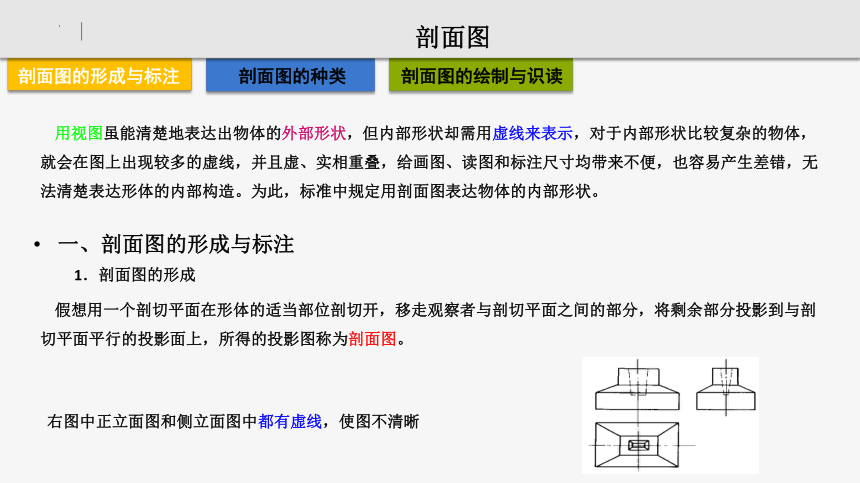

用视图虽能清楚地表达出物体的外部形状，但内部形状却需用虚线来表示，对于内部形状比较复杂的物体，就会在图上出现较多的虚线，并且虚、实相重叠，给画图、读图和标注尺寸均带来不便，也容易产生差错，无法清楚表达形体的内部构造。为此，标准中规定用剖面图表达物体的内部形状。
1．剖面图的形成
假想用一个剖切平面在形体的适当部位剖切开，移走观察者与剖切平面之间的部分，将剩余部分投影到与剖切平面平行的投影面上，所得的投影图称为剖面图。
右图中正立面图和侧立面图中都有虚线，使图不清晰
剖面图
剖面图的形成与标注
剖面图的种类
剖面图的绘制与识读

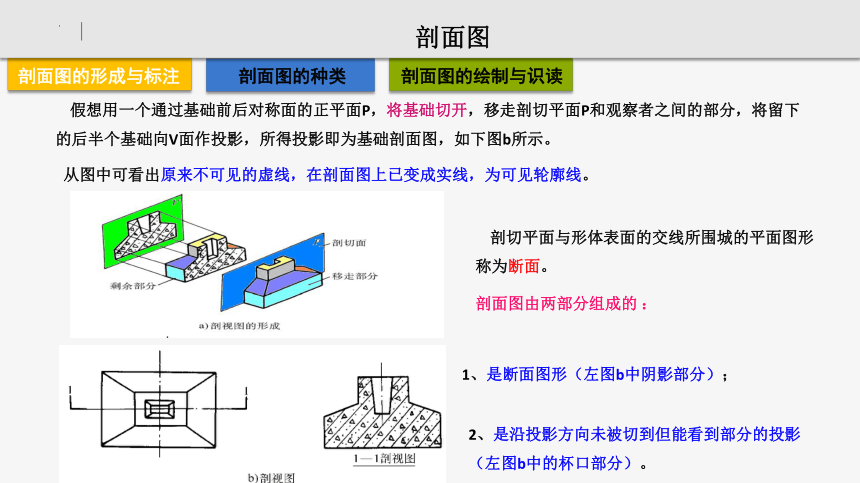

假想用一个通过基础前后对称面的正平面P，将基础切开，移走剖切平面P和观察者之间的部分，将留下的后半个基础向V面作投影，所得投影即为基础剖面图，如下图b所示。
从图中可看出原来不可见的虚线，在剖面图上已变成实线，为可见轮廓线。
剖切平面与形体表面的交线所围城的平面图形称为断面。
剖面图由两部分组成的 ：
1、是断面图形（左图b中阴影部分）；
2、是沿投影方向未被切到但能看到部分的投影（左图b中的杯口部分）。
剖面图
剖面图的形成与标注
剖面图的种类
剖面图的绘制与识读

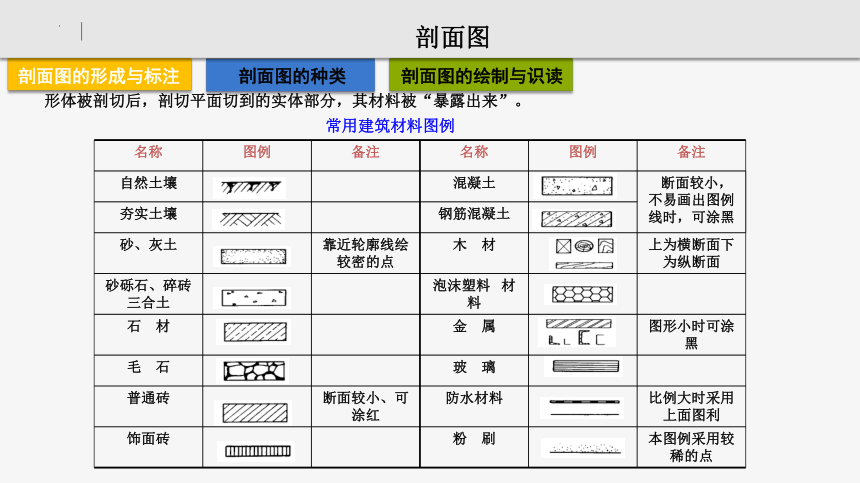

常用建筑材料图例
形体被剖切后，剖切平面切到的实体部分，其材料被“暴露出来”。
名称 图例 备注 名称 图例 备注
自然土壤 混凝土 断面较小，不易画出图例线时，可涂黑
夯实土壤 钢筋混凝土
砂、灰土 靠近轮廓线绘较密的点 木 材 上为横断面下为纵断面
砂砾石、碎砖三合土 泡沫塑料 材 料
石 材 金 属 图形小时可涂黑
毛 石 玻 璃
普通砖 断面较小、可涂红 防水材料 比例大时采用上面图利
饰面砖 粉 刷 本图例采用较稀的点
剖面图
剖面图的形成与标注
剖面图的种类
剖面图的绘制与识读

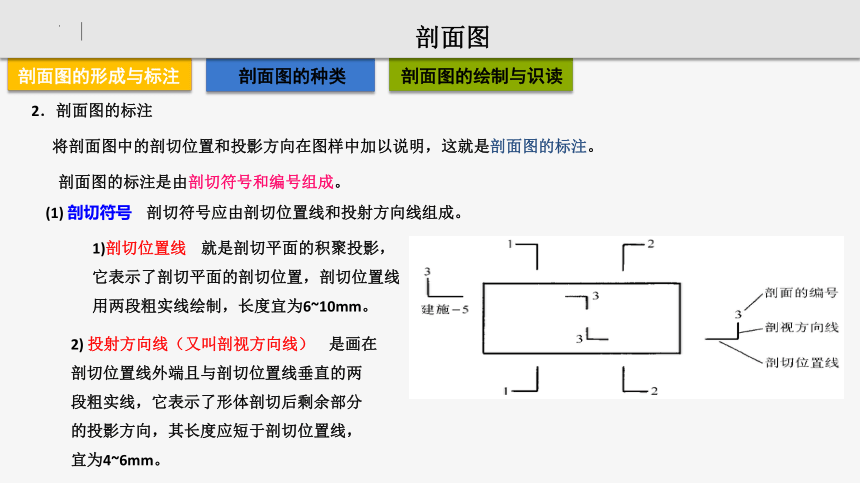

2．剖面图的标注
将剖面图中的剖切位置和投影方向在图样中加以说明，这就是剖面图的标注。
剖面图的标注是由剖切符号和编号组成。
(1) 剖切符号 剖切符号应由剖切位置线和投射方向线组成。
1)剖切位置线 就是剖切平面的积聚投影，它表示了剖切平面的剖切位置，剖切位置线用两段粗实线绘制，长度宜为6~10mm。
2) 投射方向线（又叫剖视方向线） 是画在剖切位置线外端且与剖切位置线垂直的两段粗实线，它表示了形体剖切后剩余部分的投影方向，其长度应短于剖切位置线，宜为4~6mm。
剖面图
剖面图的形成与标注
剖面图的种类
剖面图的绘制与识读

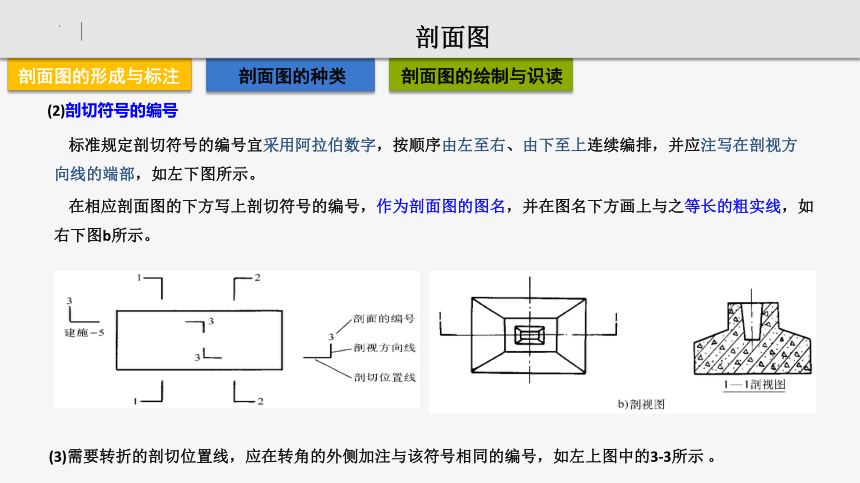

(2)剖切符号的编号
标准规定剖切符号的编号宜采用阿拉伯数字，按顺序由左至右、由下至上连续编排，并应注写在剖视方向线的端部，如左下图所示。
在相应剖面图的下方写上剖切符号的编号，作为剖面图的图名，并在图名下方画上与之等长的粗实线，如右下图b所示。
(3)需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号，如左上图中的3-3所示 。
剖面图
剖面图的形成与标注
剖面图的种类
剖面图的绘制与识读

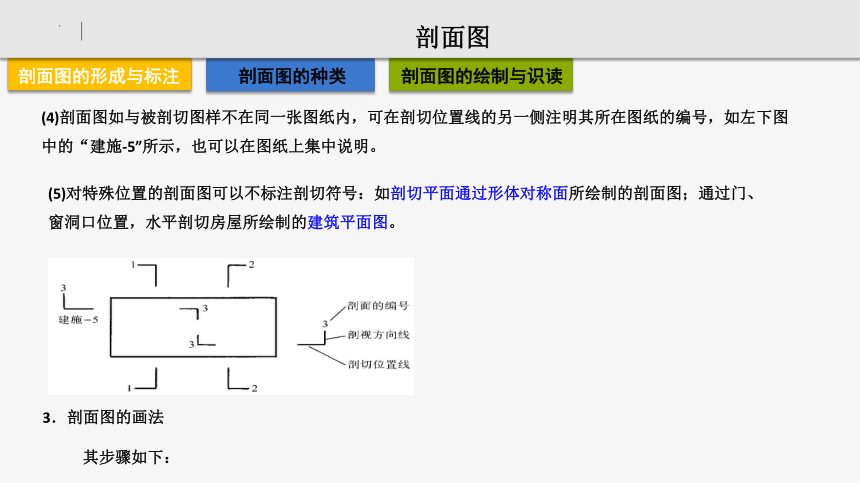

(4)剖面图如与被剖切图样不在同一张图纸内，可在剖切位置线的另一侧注明其所在图纸的编号，如左下图中的“建施-5”所示，也可以在图纸上集中说明。
(5)对特殊位置的剖面图可以不标注剖切符号：如剖切平面通过形体对称面所绘制的剖面图；通过门、窗洞口位置，水平剖切房屋所绘制的建筑平面图。
3．剖面图的画法
其步骤如下：
剖面图
剖面图的形成与标注
剖面图的种类
剖面图的绘制与识读
(1)确定剖切平面的位置
所取的剖切平面应是投影面平行面
剖切平面应尽量通过形体的孔、槽等结构的轴线或对称面
(2)画剖面剖切符号并进行标注
在投影图上的相应位置画上剖切符号并进行编号
(3)画断面、剖开后剩余部分的轮廓线
对照右图c中的1-1剖面图和图b中的V面投影图，可看出它们既有共同点，又有不同点。
(4)填绘建筑材料图例
(5)标注剖面图名称
共同点是：外形轮廓线相同；
不同点是：投影图内部的实线在剖面图中消失，而虚线在剖面图中则变成实线。这就是依据投影图，作相应剖面图的方法。
剖面图
剖面图的形成与标注
剖面图的种类
剖面图的绘制与识读
4．应注意的几个问题
(1)剖切是假想的，形体并没有真的被切开和移去了一部分。因此，除了剖面图外，其它视图仍应按原先未剖切时完整地画出。
(3)剖面图中不画虚线。没有表达清楚的部分，必要时也可画出虚线。
(2) 在绘制剖面图时，被剖切平面切到的部分（即断面），其轮廓线用粗实线绘制，剖切平面没有切到、但沿投射方向可以看到的部分（即剩余部分），用中实线绘制。
剖面图
剖面图的形成与标注
剖面图的种类
剖面图的绘制与识读
二、剖面图的种类
根据不同的剖切方式，剖面图可分为：
1．全剖面图
假想用一个剖切平面将形体全部“切开”后所得到的剖面图称为全剖面图。
全剖面图一般用于不对称、或者虽然对称但外形简单、内部比较复杂的形体。
2．半剖面图
当形体具有对称平面时，在垂直于对称平面的投影面上的投影，以对称线为分界，一半画剖面，另一半画视图，这种组合的图形称为半剖面图。
半剖面图适用于表达内外结构形状对称的形体。
剖面图
剖面图的形成与标注
剖面图的种类
剖面图的绘制与识读
在绘制半剖面图时应注意以下几点：
(1)半剖面图中视图与剖面应以对称线（细点画线）为分界线，也可以用对称符号作为分界线，而不能画成实线；
(2)由于剖切前视图是对称的，剖切后在半个剖面图中已清楚的表达了内部结构形状，所以在另外半个视图中虚线一般不再出现；
(3)习惯上，当对称线是竖直时，将半个剖面图画在对称线的右边；当对称线是水平时，将半个剖面图画在对称线的下边；
(4)半剖面的标注与全剖面的标注相同。
剖面图
剖面图的形成与标注
剖面图的种类
剖面图的绘制与识读
3．阶梯剖面图
当用一个剖切平面不能将形体上需要表达的内部结构都剖切到时，可用两个或两个以上相互平行的剖切平面剖开物体，所得到的剖面图称为阶梯剖面图。
阶梯剖面图的标注与前两种剖面图略有不同。它要求在剖切平面的起止和转折处均应进行标注，画出剖切符号，并标注相同数字（或字母）。
在绘制和阅读阶梯剖面图时还应注意：
(1)为反映形体上各内部结构的实形，阶梯剖面图中的几个平行剖切平面必须平行于某一基本投影面；
(2)由于剖切平面是假想的，所以在阶梯剖面图上，剖切平面的转折处不能画出分界线，如上图中的1-1剖面，其带“×”的图线的画法就是错误的。
剖面图
剖面图的形成与标注
剖面图的种类
剖面图的绘制与识读
4. 用一个剖切平面将形体的局部剖开后所得到的剖面图称为局部剖面图 。
剖切范围用波浪线表示，是外形视图和剖面的分界线。波浪线不能与轮廓线重合，也不应超出视图的轮廓线，波浪线在视图孔洞处要断开。
局部剖面图一般不再进行标注
在建筑工程和装饰工程中，为了表示楼面、屋面、墙面及地面等的构造和所用材料，常用分层剖切的方法画出各构造层次的剖面图，称为分层局部剖面图。
剖面图
剖面图的形成与标注
剖面图的种类
剖面图的绘制与识读
5．旋转剖面图
用两个相交的剖切平面（交线垂直于基本投影面）剖开物体，把两个平面剖切得到的图形，旋转到与投影面平行的位置，然后再进行投影，这样得到的剖面图称为旋转剖面图。
在绘制旋转剖面图时，常选其中一个剖切平面平行于投影面，另一个剖切平面绕剖切平面的交线（投影面垂直线）旋转到平行于投影面的位置，然后再向该投影面作投影。
旋转剖面图应在图名后加注“展开”字样。
绘制旋转剖面图时也应注意：在断面上不应画出两相交剖切平面的交线。
剖面图
剖面图的形成与标注
剖面图的种类
剖面图的绘制与识读
【例9-1】 如下图所示，根据台阶的三视图，绘制其剖面图
解：（1）作图分析
（2）作图步骤：
1）根据分析确定剖切平面P的位置，并在台阶正立面图上进行标注
2）根据投影规律，作出右半部台阶的则面投影；
3）填绘断面材料图例；
4）注写图名
三、剖面图的绘制与识读
剖面图
剖面图的形成与标注
剖面图的种类
剖面图的绘制与识读
用形体分析法可看出：该形体是由三大部分组成，即长圆形基础底板、侧面为锥面的倒长圆台形壳体、中间的四棱柱及楔形杯口三部分。由每一部分的形状、大小、及它们的组合关系，可以想象出该形体的整个立体形状如下图b所示，为一倒长圆形薄壳基础，其大小可由图中所给尺寸来确定。
剖面图
剖面图的形成与标注
剖面图的种类
剖面图的绘制与识读
可想象出该形体的整个形状是一长方箱体。箱体下部是底板，它比箱体大一圈；箱体内有一隔板，把箱体分成两个空间，隔板上有一些圆孔；箱体上部是顶盖，顶盖上有两个圆孔和筋板。这是一个化粪池的空间形状。
