断面图

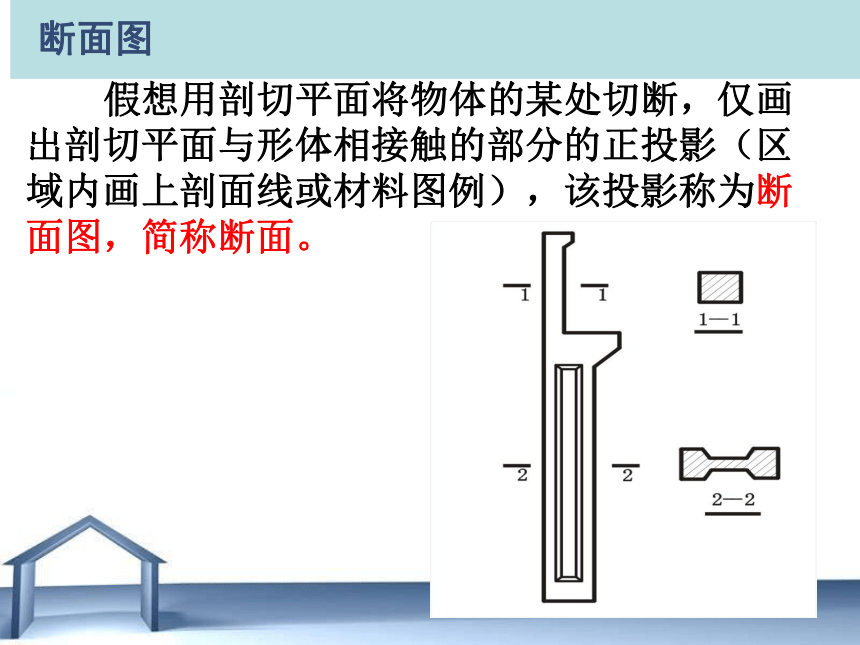

假想用剖切平面将物体的某处切断，仅画出剖切平面与形体相接触的部分的正投影（区域内画上剖面线或材料图例），该投影称为断面图，简称断面。
断面图和剖面图的区别

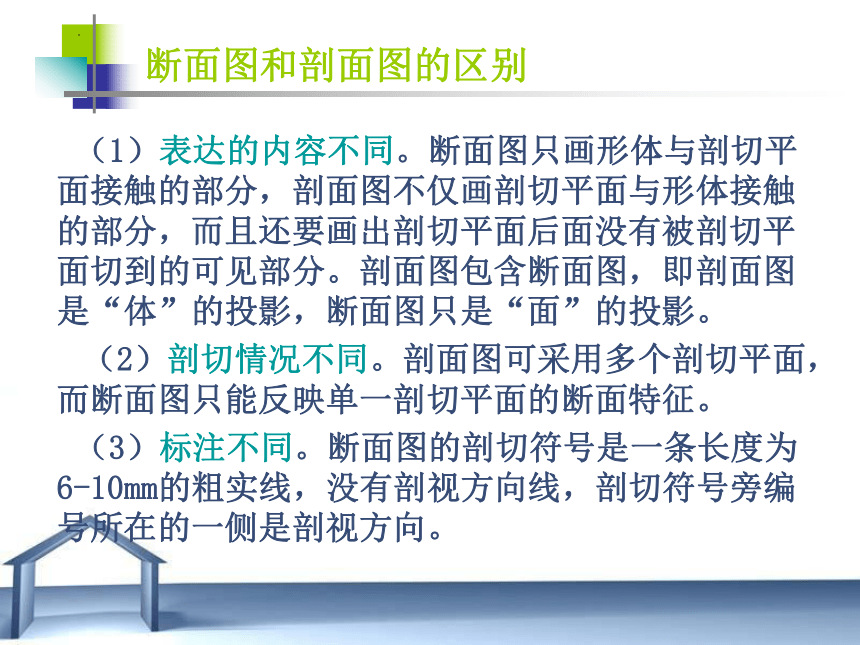

（1）表达的内容不同。断面图只画形体与剖切平面接触的部分，剖面图不仅画剖切平面与形体接触的部分，而且还要画出剖切平面后面没有被剖切平面切到的可见部分。剖面图包含断面图，即剖面图是“体”的投影，断面图只是“面”的投影。
（2）剖切情况不同。剖面图可采用多个剖切平面，而断面图只能反映单一剖切平面的断面特征。
（3）标注不同。断面图的剖切符号是一条长度为6-10mm的粗实线，没有剖视方向线，剖切符号旁编号所在的一侧是剖视方向。

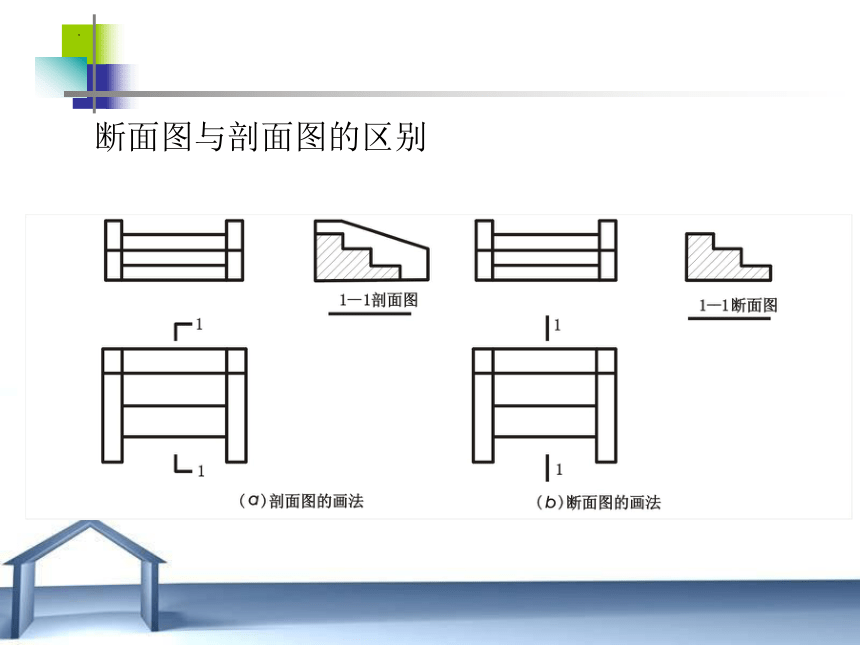

断面图与剖面图的区别
V
P
剖面图
断面图

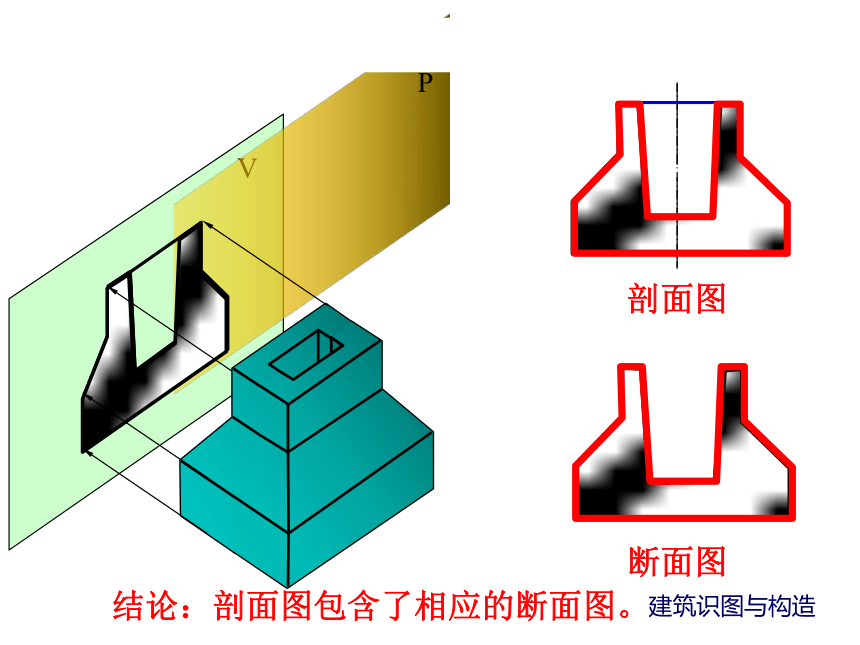

结论：剖面图包含了相应的断面图。
断面图
中断断面图
移出断面图
重合断面图
断面图的种类

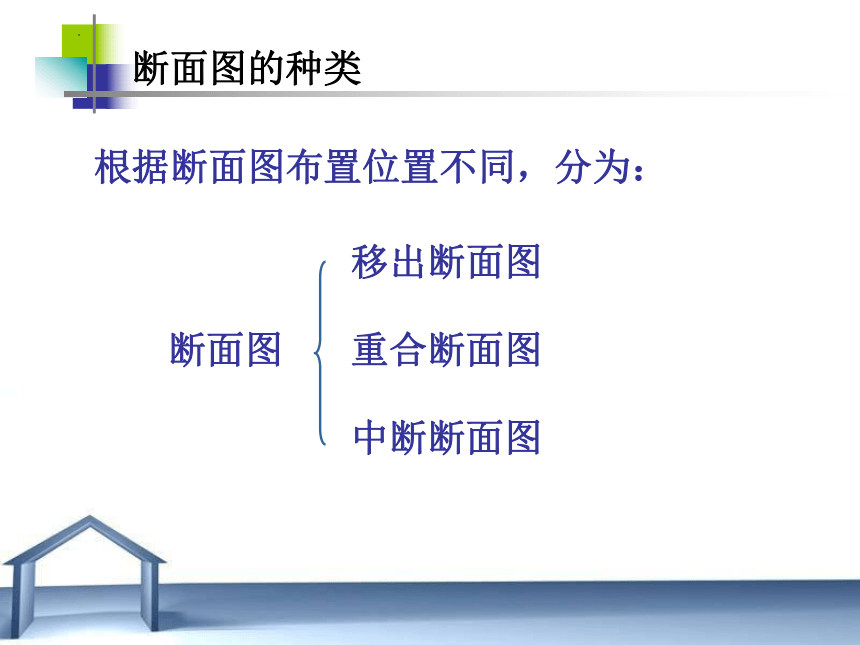

根据断面图布置位置不同，分为：
(1) 移出断面图

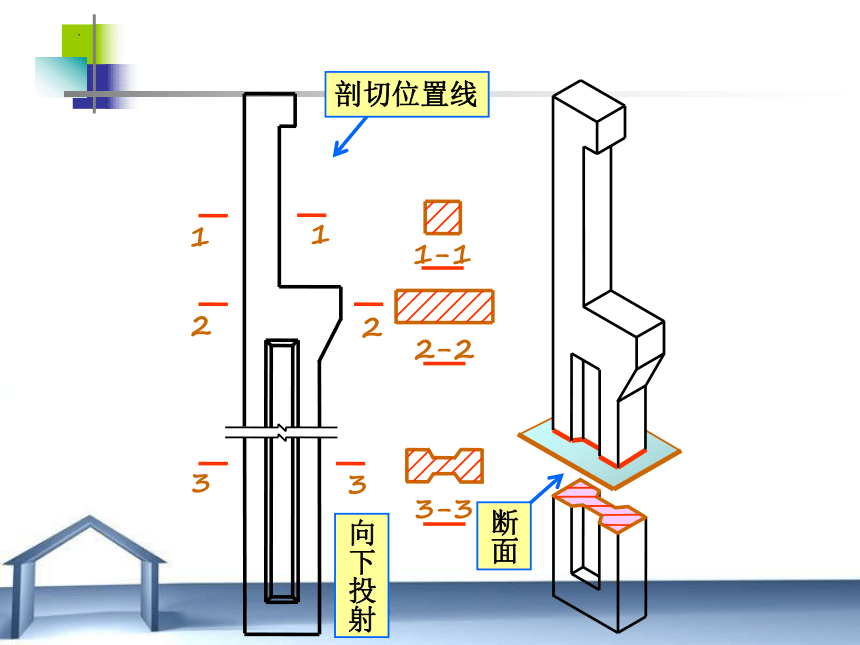

将形体某一部分剖切后所形成的断面图移画于主投影图的一侧，称为移出断面图。
1）移出断面图的轮廓线用粗实线绘制，轮廓线内画图例符号；
2） 当物体有多个断面图时，断面图应按剖切顺序排列
3）如果移出断面画在剖切平面的延长线时，可不标注断面名称；
4）如果断面图形为对称时，只需用细单点长划线表示剖切位置，不需要进行其它标注。
剖切位置线
1-1
2-2
3-3
1
2
3
1
2
3
断面
向下投射
(2) 重合断面

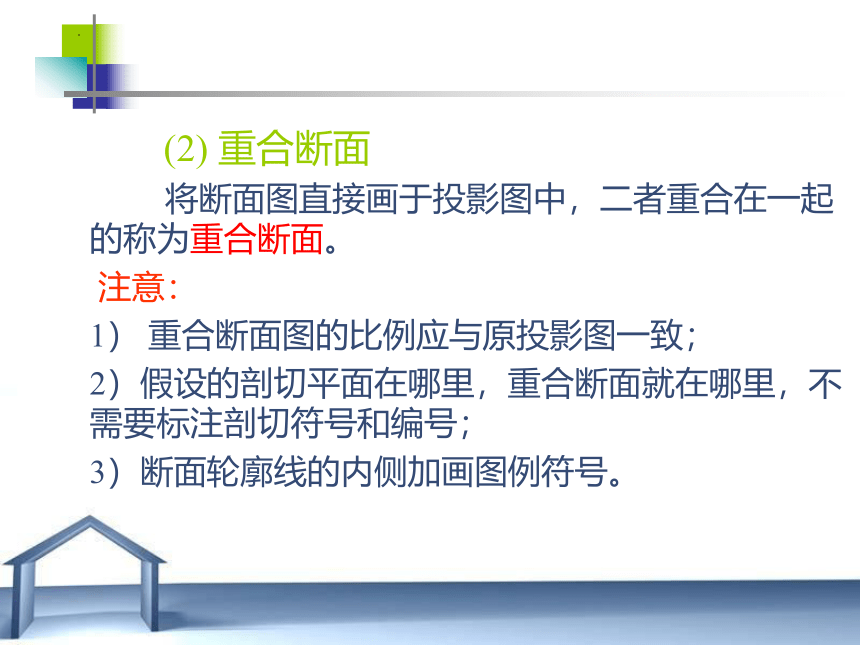

将断面图直接画于投影图中，二者重合在一起的称为重合断面。
注意：
1） 重合断面图的比例应与原投影图一致；
2）假设的剖切平面在哪里，重合断面就在哪里，不需要标注剖切符号和编号；
3）断面轮廓线的内侧加画图例符号。

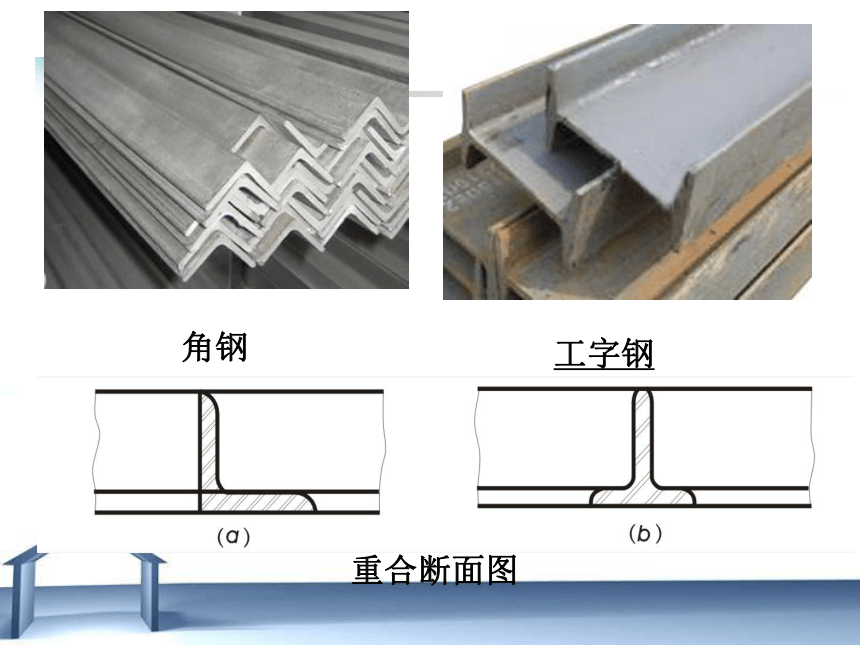

角钢
工字钢
重合断面图
(3) 中断断面
对于单一的长向杆件，也可在杆件投影图的某一处用折断线断开，然后将断面图画于其中，不画剖切符号。如图7.30所示。同样，钢屋架的大样图也采用断开画法，如图7.31所示。
注意：
1）中断断面的轮廓线用粗实线绘制；
2）断开位置用波浪线、折断线等，但必须是细线；
3）图名沿用原投影图的名称。
中断断面图
工字钢梁
圆木中断断面图
断面图画在杆件断开处
[例] 作钢筋混凝土梁的1—1、2—2、3—3断面图。
钢筋混凝土梁的投影图
[例] 根据现浇板的正投影图在平面图上作出重合断面图，并作正等测图。
现浇板的重合断面图画法
现浇板的剖面轴测图
断面图的识读
正立面图和断面图相结合，各部分联系起来，想象出悬臂梁的空间形状。
常用的简化画法
1 对称简化画法
对于对称形体的投影图，可以只画一半或1/4，在对称中心线处加上对称符号，剩下的一半可以不画，但尺寸应按照全尺寸来标注。对称符号用平行的短细实线表示，其长度为6~10mm，两端的对称符号到图形的距离应相等。
对称符号
对称符号
全尺寸来标注，不能标注一半
对称符号到图形的距离应相等
2）相同要素的简化画法
建筑物或构配件的图样中，如果图上有多个完全相同且连续排列的构造要素，可以仅在两端或适当位置画出其完整形状，其余部分以中心线或中心线交点确定它们的位置即可。如连续排列的构造要素少于中心线交点，则其余部分应在相同构造要素位置的中心线交点处用小圆点表示。
3）折断画法
只需表示物体的一部分形状时，可假想把不需要的部分折断，只画出留下部分的投影，并在折断处画上折断线。
4）.断开简化画法
较长的构件，如沿长度方向的形状相同，或按一定规律变化，可采用断开省略画法。假想将其断开，去掉中间部分，只画两端，但尺寸要标注总长。
本章小结
1. 剖面图的投影，剖面图的形成原理，常用的剖面图的种类：全剖面图、半剖面图、阶梯剖面图、展开剖面图、局部剖面图、分层剖面图；
2. 断面图的投影，移出断面图、重合断面图、中断断面图；
3 剖面图和断面图的区别：表达的内容不同，剖切符号不同，用途不同。
4 简化画法，对称形体、相同要素、折断、断开的简化画法。
