轻质隔墙与隔断

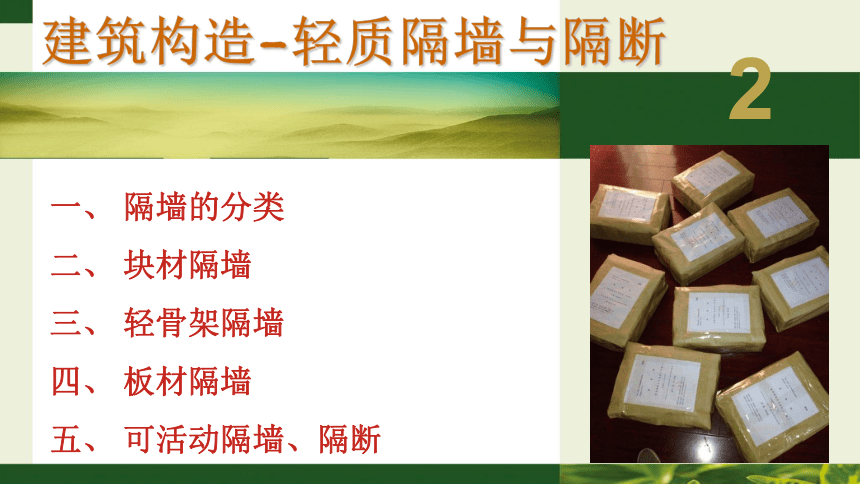

建筑构造-轻质隔墙与隔断
2
一、 隔墙的分类
二、 块材隔墙
三、 轻骨架隔墙
四、 板材隔墙
五、 可活动隔墙、隔断

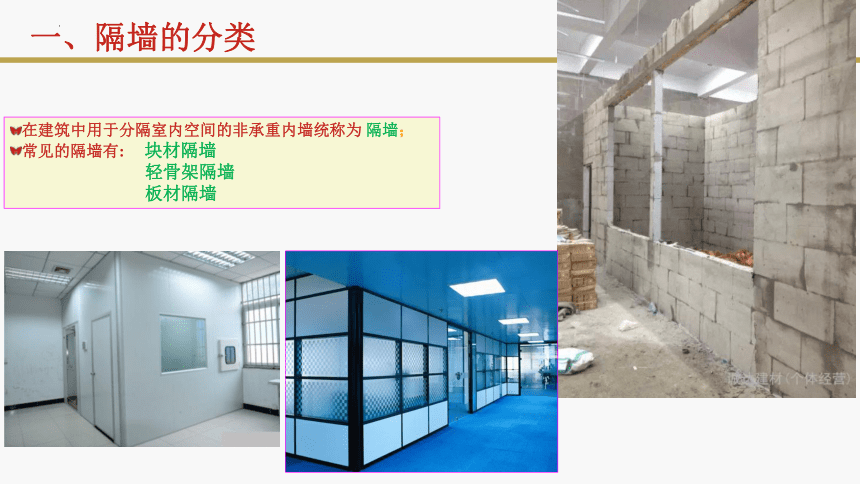

在建筑中用于分隔室内空间的非承重内墙统称为 隔墙；
常见的隔墙有: 块材隔墙
轻骨架隔墙
板材隔墙
一、隔墙的分类

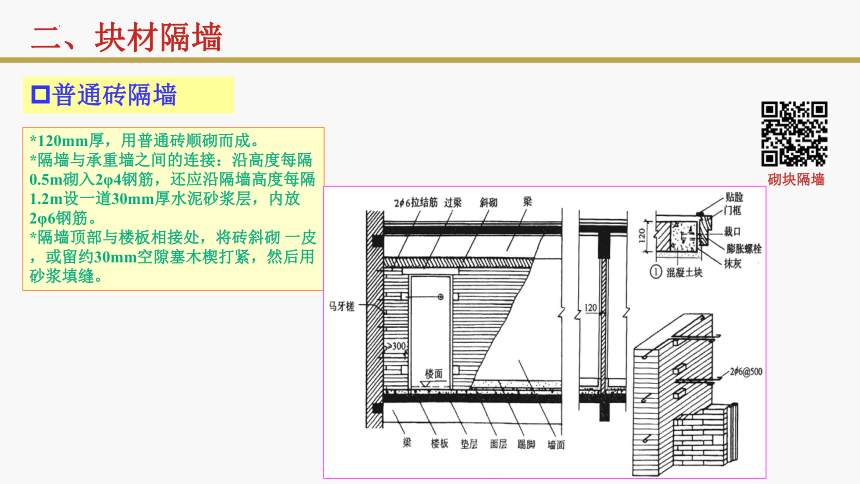

普通砖隔墙
*120mm厚，用普通砖顺砌而成。
*隔墙与承重墙之间的连接：沿高度每隔0.5m砌入2φ4钢筋，还应沿隔墙高度每隔1.2m设一道30mm厚水泥砂浆层，内放2φ6钢筋。
*隔墙顶部与楼板相接处，将砖斜砌 一皮，或留约30mm空隙塞木楔打紧，然后用砂浆填缝。

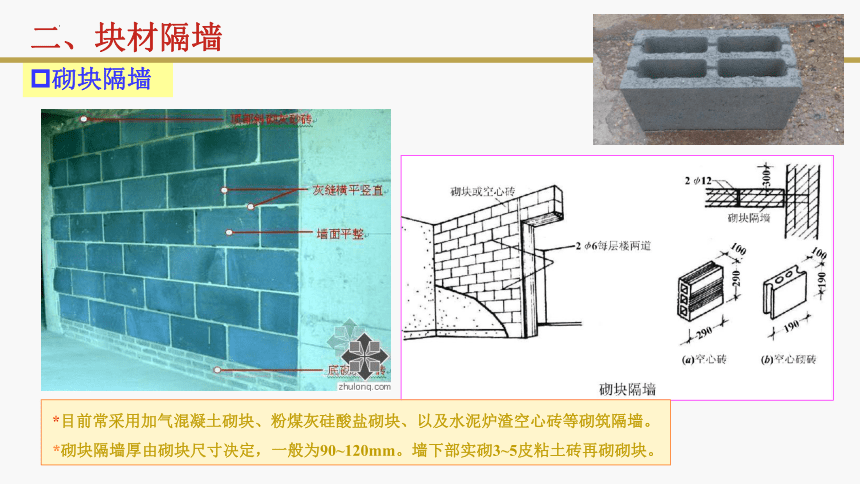

砌块隔墙
二、块材隔墙
*目前常采用加气混凝土砌块、粉煤灰硅酸盐砌块、以及水泥炉渣空心砖等砌筑隔墙。
*砌块隔墙厚由砌块尺寸决定，一般为90~120mm。墙下部实砌3~5皮粘土砖再砌砌块。

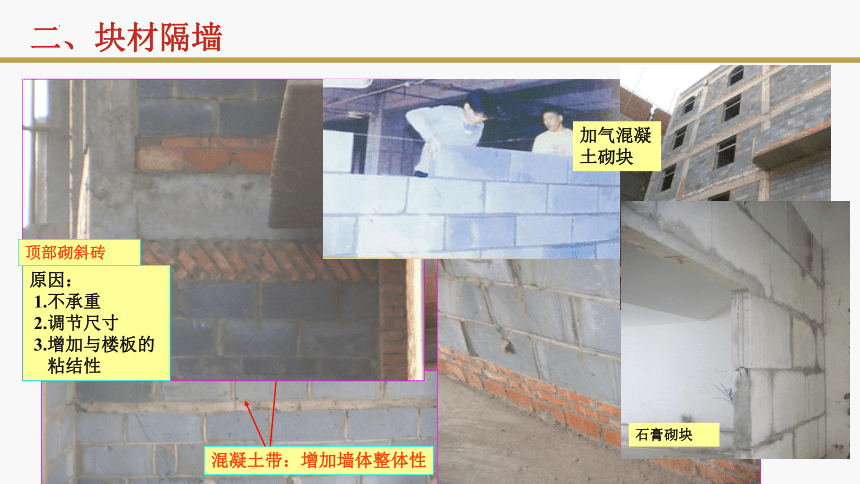

砌块隔墙
二、块材隔墙
混凝土带：增加墙体整体性
砌块不能直接砌在地面上（防潮）
原因：砌块吸水性强，易受潮
措施：下砌3－5皮红砖
顶部砌斜砖
原因：
1.不承重
2.调节尺寸
3.增加与楼板的
粘结性
加气混凝土砌块
石膏砌块
二、块材隔墙

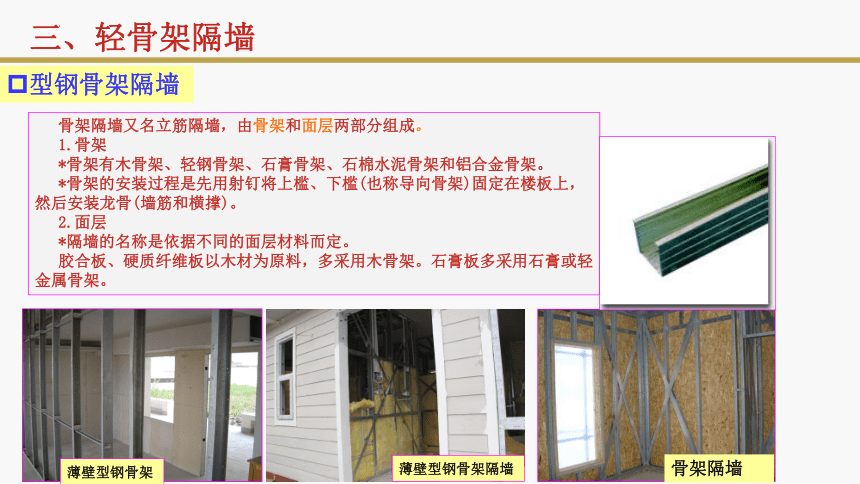

骨架隔墙又名立筋隔墙，由骨架和面层两部分组成。
1.骨架
*骨架有木骨架、轻钢骨架、石膏骨架、石棉水泥骨架和铝合金骨架。
*骨架的安装过程是先用射钉将上槛、下槛(也称导向骨架)固定在楼板上，然后安装龙骨(墙筋和横撑)。
2.面层
*隔墙的名称是依据不同的面层材料而定。
胶合板、硬质纤维板以木材为原料，多采用木骨架。石膏板多采用石膏或轻金属骨架。
骨架隔墙
型钢骨架隔墙
薄壁型钢骨架
三、轻骨架隔墙
薄壁型钢骨架隔墙

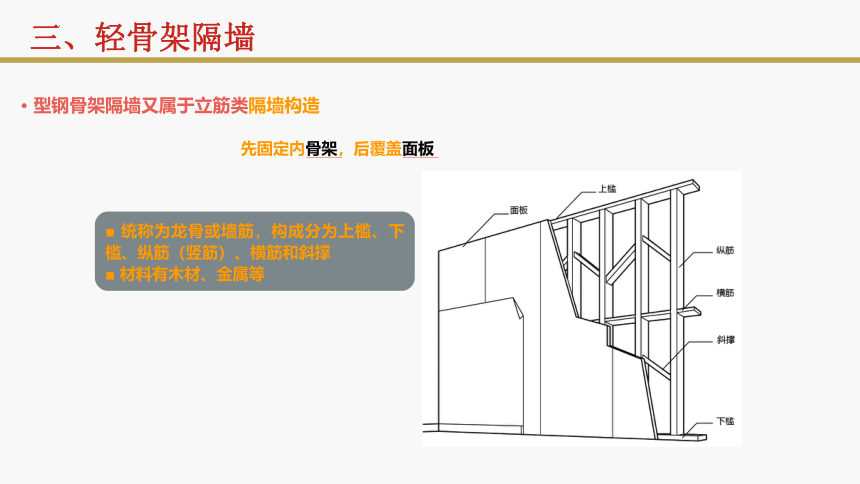

· 型钢骨架隔墙又属于立筋类隔墙构造
先固定内骨架，后覆盖面板
■ 本身不具有必要的刚度，难以自立成墙
■ 材料有胶合板、纸面石膏板、硅钙板、
塑铝板、纤维水泥板等
■ 统称为龙骨或墙筋，构成分为上槛、下槛、纵筋（竖筋）、横筋和斜撑
■ 材料有木材、金属等
三、轻骨架隔墙

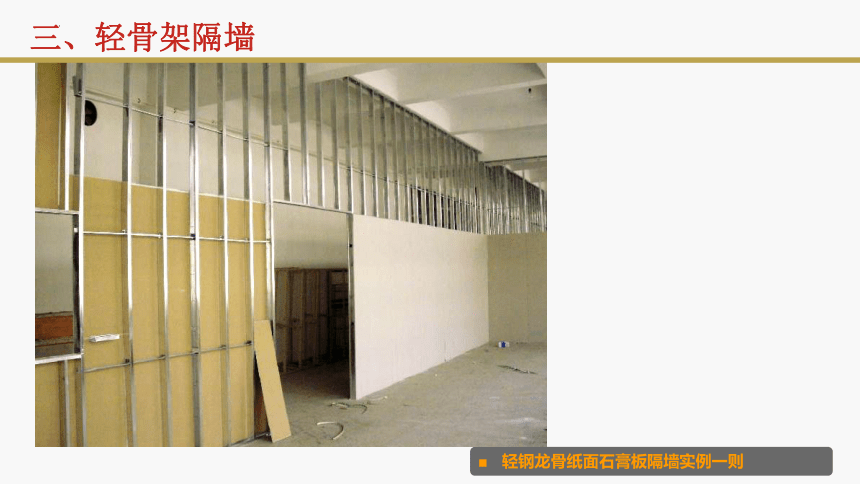

■ 轻钢龙骨纸面石膏板隔墙实例一则
三、轻骨架隔墙

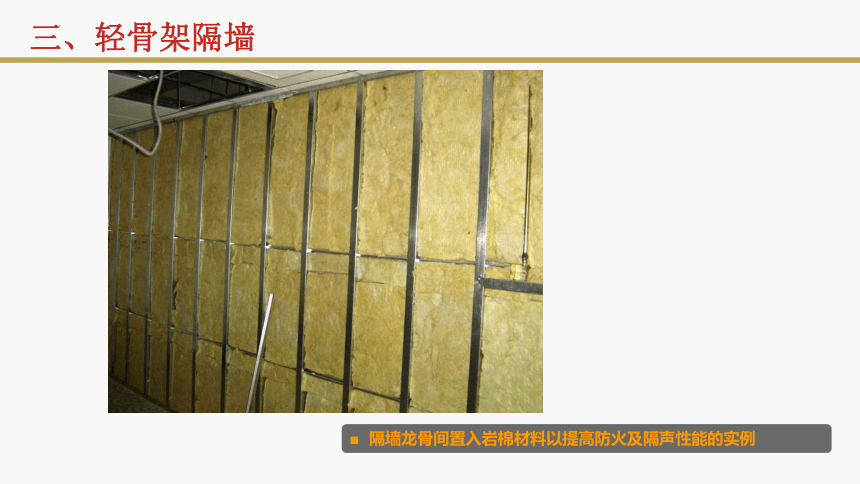

■ 隔墙龙骨间置入岩棉材料以提高防火及隔声性能的实例
三、轻骨架隔墙

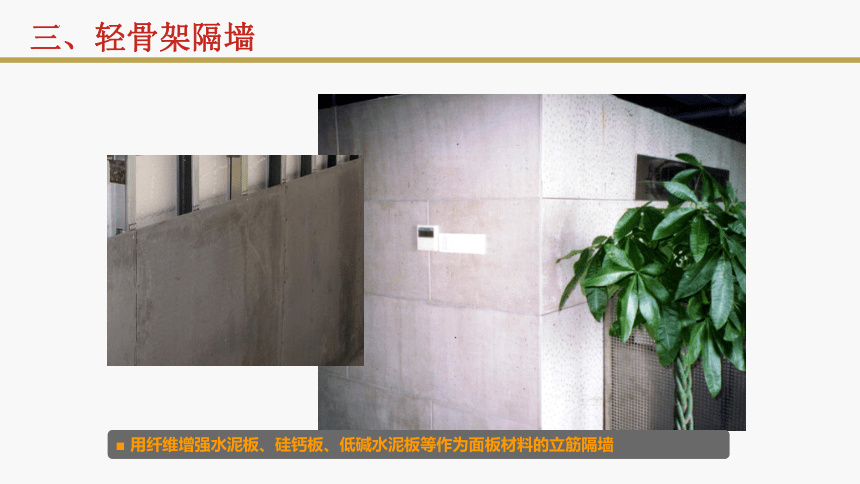

■ 用纤维增强水泥板、硅钙板、低碱水泥板等作为面板材料的立筋隔墙
三、轻骨架隔墙
■ 用金属及其复合层板作为面板材料的立筋隔墙
三、轻骨架隔墙
■ 立筋类隔墙安装过程示意1——
先安装上下槛，后立纵筋
三、轻骨架隔墙
■ 隔墙轻钢龙骨由上、下槛固定纵筋——上、下槛较易与上下楼（地）板连接，并且可避免纵筋上下撑紧而使得轻隔墙成为承重墙
三、轻骨架隔墙
■ 轻钢龙骨纸面石膏板隔墙节点详图示意
纸面石膏板
隔墙立面
隔墙平面
三、轻骨架隔墙
1.纸面石膏板钉固
2.钉眼防锈、批嵌
3.接缝用石膏腻子及
玻璃纤维带处理
4. 腻子整体批嵌
5.刷表面涂料
■ 纸面石膏板及硅钙板等面板的基本安装方式——
钉固后处理接缝和钉眼，并作整体批嵌后做表面涂饰
三、轻骨架隔墙
■ 立筋类隔墙安装过程示意2——
先固定纵筋，但避免因上下顶足而成为承重构件
三、轻骨架隔墙
■ 先立纵筋时纵筋底脚可与楼地面用膨胀螺栓连接固定
三、轻骨架隔墙
■ 纵筋顶端与梁之间与固定在梁上的连接件栓接，并留有一定的缝隙
三、轻骨架隔墙
■ 木龙骨木质面板立筋隔墙实例
三、轻骨架隔墙
板材隔墙构造:
板材隔墙是指单块轻质板材的高度相当于房间净高，不依赖骨架，可直接装配而成。
目前多采用加气混凝土条板、石膏条板，炭化石灰板、石膏珍珠岩板，以及各种复合板。
条板厚度大多为60~100mm，宽度为600~1000mm，长度略小于房间净高。
安装时，条板下部先用一对对口木楔顶紧，然后用细石混凝土堵严，板缝用粘结砂浆或粘结剂进行粘结，并用胶泥刮缝，平整后再做表面装修
预制空心板
四、板材隔墙
*板条抹灰隔墙是指在木骨架（由上槛、下槛、墙筋、斜撑或横撑等组成）两侧钉板条及铁丝网，然后在两侧抹灰而成。
*上、下槛与墙筋断面一般为50mm×70mm或50mm×100mm，墙筋间距为400～600mm左右，斜撑或横撑间距为1.5m左右，断面同龙骨断面。
*灰板条尺寸通常1200mm×24mm× 6mm和1200mm×38mm×9mm两钟。
*为利于湿胀干缩，在板缝接头处，要留有3～5mm宽的缝隙；
*为了利于抹灰，板条之间应留有7～10mm的缝隙。
*在板条墙与主要墙体交接处，为加强其强度，可在板条墙两侧钉上铁丝网。
*为了防止板条膨胀起鼓，板条的接头不应放在同一位置。
四、板材隔墙
（a）泰柏板构造 （b）泰柏板与楼板、地面的连接
*泰柏板又称为钢丝网泡沫塑料水泥砂浆复合墙板。
*做法：用直径为2mm的焊接钢丝网笼为构架，填充泡沫塑料芯层，面层经喷涂或抹水泥砂浆而成的轻质板材。
*特点：重量轻、强度高、防火、隔声、不腐烂等。
*产品规格：2440mm×1220mm×75mm，抹灰后的厚度为100mm。
*泰柏板与顶板底板采用固定夹连接，墙板之间同样采用固定夹连接
四、板材隔墙
■轻质水泥条板（纤维增强水泥板、纤维增强石膏板、水泥复合板等）隔墙实例
四、板材隔墙
■ 水泥轻质条板隔墙安装过程示意
四、板材隔墙
■水泥玻纤空心条板隔墙构造示意
四、板材隔墙
■内置发泡材料或复合蜂窝板的彩钢条板隔墙实例
四、板材隔墙
■ 成品条板（金属夹层板等）隔墙安装过程示意
四、板材隔墙
■ U形玻璃条板隔墙实例一则
四、板材隔墙
移动方式——
拼装式、滑动式、折叠式、悬吊式、卷帘式、起落式等
多由上下两条轨道或单由上轨道来控制和实现移动功能
五、可活动隔墙、隔断
■ 滑动和折叠式活动隔断实例
■ 拼装式屏风隔断实例
■ 活动隔断与上轨道的联接
五、可活动隔墙、隔断
■ 不使活动隔断成为承重构件的实例
就位后可调节纵向杆件使其向上下延展固定隔断
纵向杆件上的弹簧装置可使隔断固定后不承重
五、可活动隔墙、隔断
