坡屋面
建筑构造-坡屋面
2
一、 坡屋顶的形式
二、 坡屋顶的组成及作用
三、 坡屋顶的承重体系
四、 坡屋顶的构造
五、 坡屋顶的细部构造
六、坡屋顶的保温与隔热
七、曲面屋顶

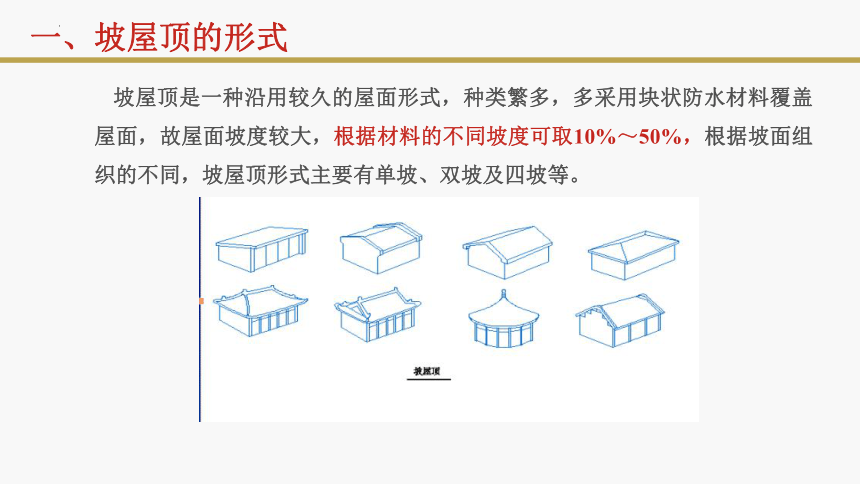

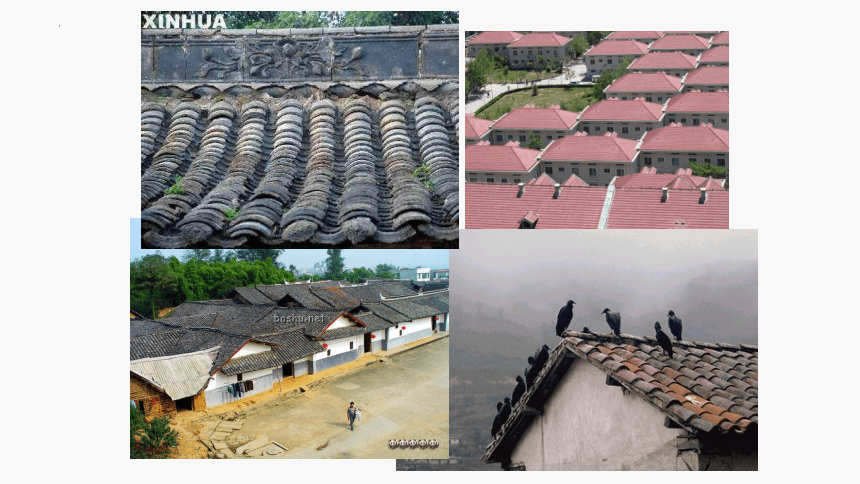

坡屋顶是一种沿用较久的屋面形式，种类繁多，多采用块状防水材料覆盖屋面，故屋面坡度较大，根据材料的不同坡度可取10%～50%，根据坡面组织的不同，坡屋顶形式主要有单坡、双坡及四坡等。
一、坡屋顶的形式

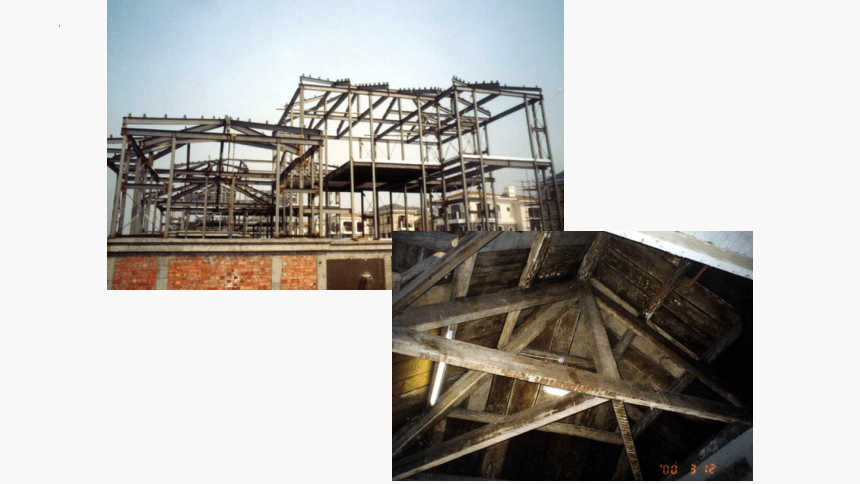

坡屋顶一般由承重结构、屋面面层两部分组成，根据需要还有顶棚、保温层
（1）承重结构 主要承受屋面各种荷载并传到墙或柱上，一般有木结构、钢筋混凝土结构、钢结构等。
（2）屋面 是屋顶上的覆盖层，包括屋面盖料和基层。屋面材料有平瓦、油毡瓦、波形水泥石棉瓦、彩色钢板波形瓦、玻璃板、PC板等。
（3）顶棚 屋顶下面的遮盖部分，起遮蔽上部结构构件，使室内平整，改变空间形状及其保温隔热和装饰作用。
（4）保温、隔热层 起保温隔热作用，可设在屋面层或顶棚层。

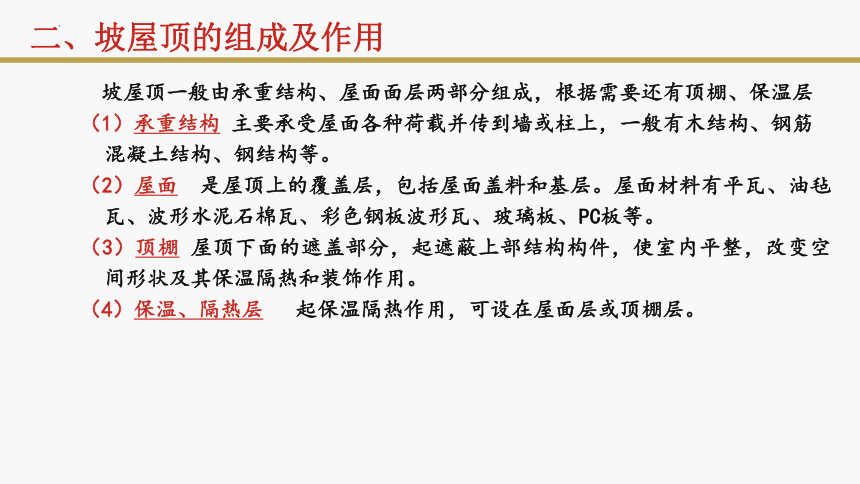

二、坡屋顶的组成及作用

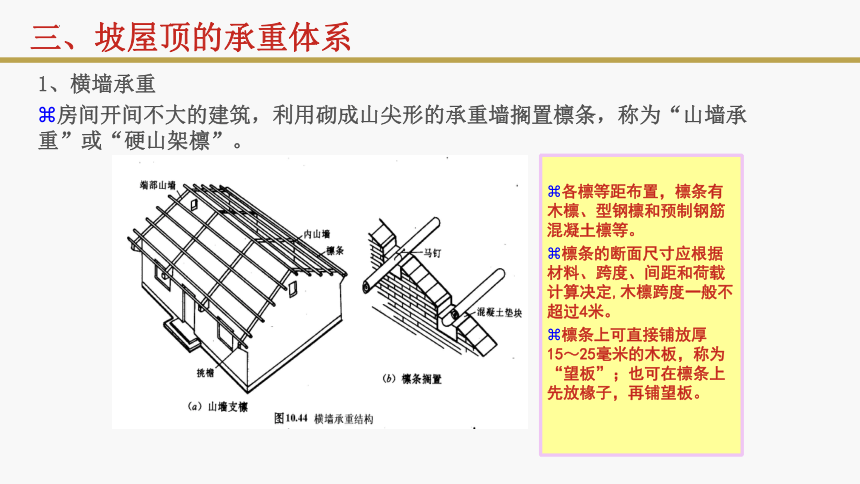

1、横墙承重
房间开间不大的建筑，利用砌成山尖形的承重墙搁置檩条，称为“山墙承重”或“硬山架檩”。
各檩等距布置，檩条有木檩、型钢檩和预制钢筋混凝土檩等。
檩条的断面尺寸应根据材料、跨度、间距和荷载计算决定,木檩跨度一般不超过4米。
檩条上可直接铺放厚15～25毫米的木板，称为“望板”；也可在檩条上先放椽子，再铺望板。
三、坡屋顶的承重体系

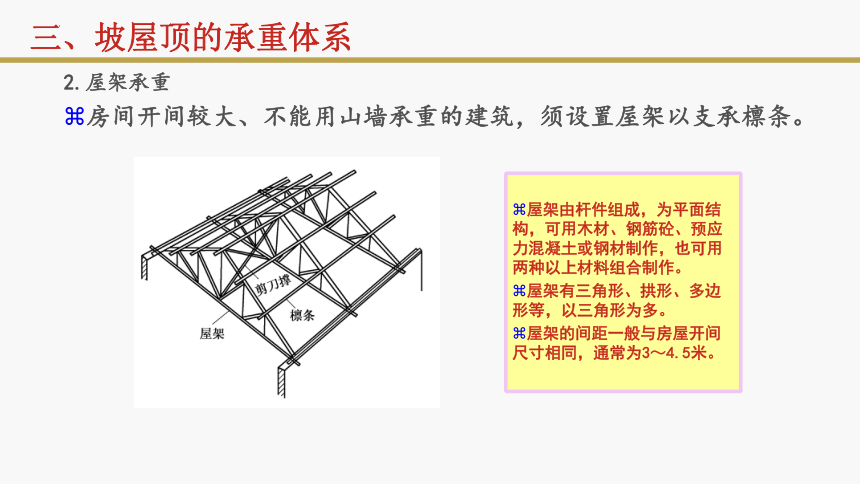

2.屋架承重
房间开间较大、不能用山墙承重的建筑，须设置屋架以支承檩条。
屋架由杆件组成，为平面结构，可用木材、钢筋砼、预应力混凝土或钢材制作，也可用两种以上材料组合制作。
屋架有三角形、拱形、多边形等，以三角形为多。
屋架的间距一般与房屋开间尺寸相同，通常为3～4.5米。
三、坡屋顶的承重体系

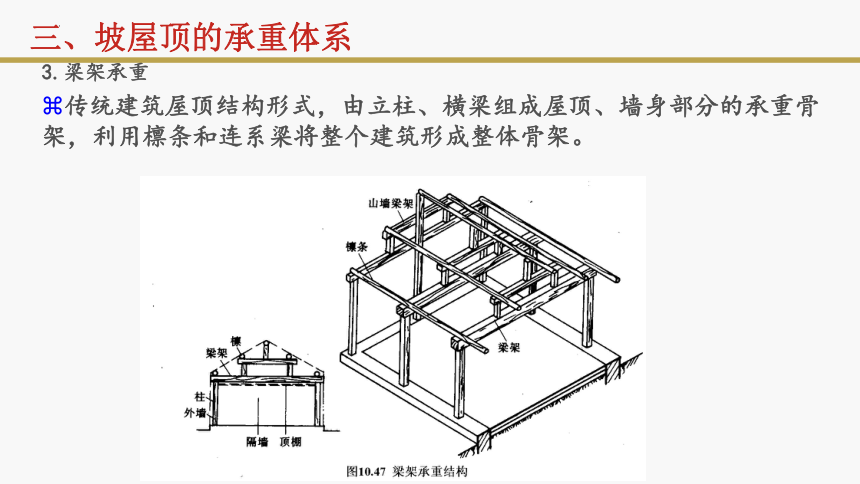

3.梁架承重
传统建筑屋顶结构形式，由立柱、横梁组成屋顶、墙身部分的承重骨架，利用檩条和连系梁将整个建筑形成整体骨架。
三、坡屋顶的承重体系

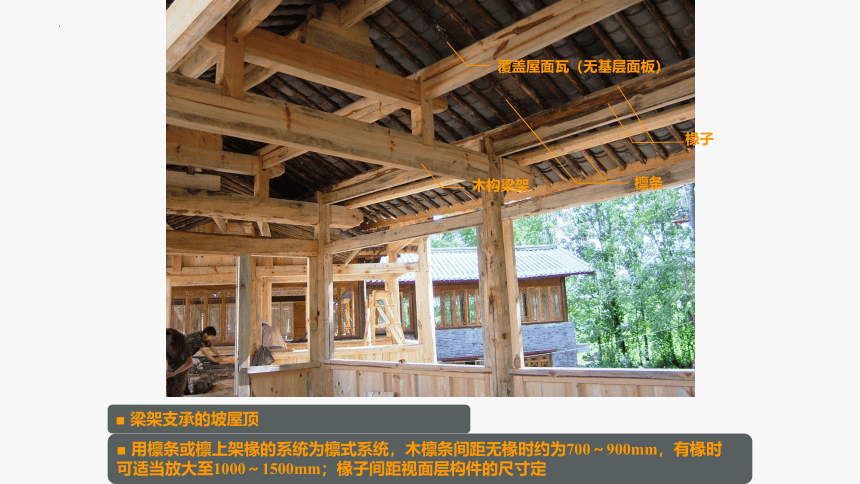

■ 梁架支承的坡屋顶
檩条
木构梁架
椽子
覆盖屋面瓦（无基层面板）
■ 用檩条或檩上架椽的系统为檩式系统，木檩条间距无椽时约为700～900mm，有椽时
可适当放大至1000～1500mm；椽子间距视面层构件的尺寸定

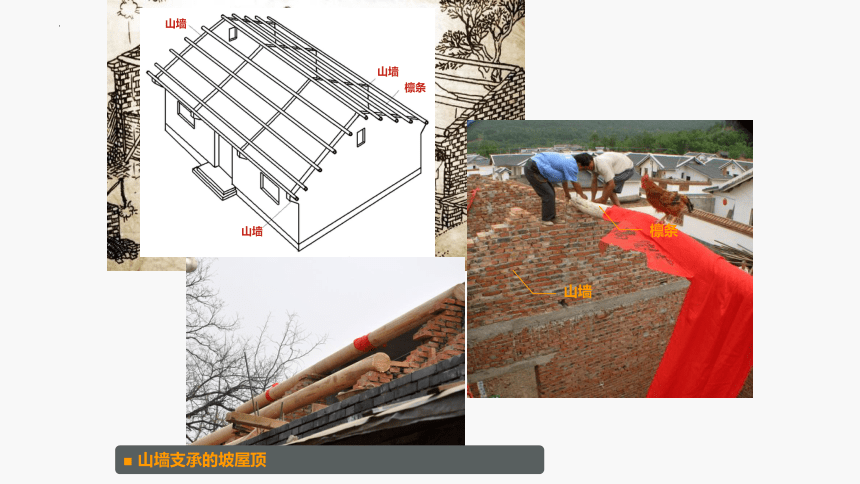

■ 山墙支承的坡屋顶
檩条
山墙
山墙
山墙
山墙
檩条
半屋架
屋架
■ 屋架支承的坡屋顶
钢屋架
钢檩条
木质基层面板上盖瓦
■ 钢屋架上置檩条覆盖金属夹芯板
■ 斜梁支承的坡屋面
●屋盖系统的
基本构造
●阳台、雨篷等
部件的基本构造
●楼地层的基本构造
斜梁
斜梁
型钢斜梁
搁置钢筋混凝土
屋面板
■ 椽架支承的坡屋顶
椽架
■ 椽架通常由呈人字形的椽子和水平拉杆构成，上置基层木屋面板时，间距约为400～1200mm

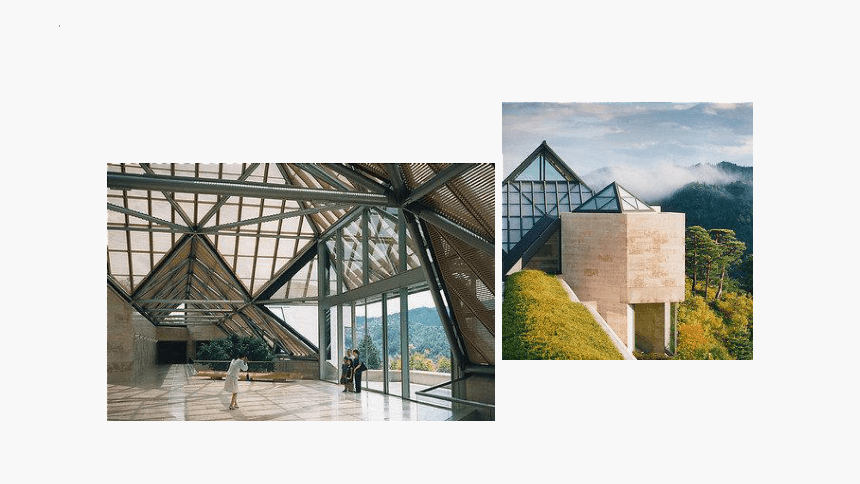

■ 空间结构构件支承的坡屋顶
空间结构构件
面层玻璃
安装连接
杆件和构件
■ 现浇整体式钢筋混凝土坡屋顶（构成方式同现浇整体式楼板）
1、平瓦屋面的构造做法
平瓦尺寸一般为：长（380-420）mm，宽240mm，净厚20mm；
适宜用于排水坡度为20%~50%的屋面。
四、坡屋顶的构造
（1）冷摊瓦屋面
冷摊瓦屋面是在椽子上钉固挂瓦条后直接挂瓦。这种做法构造简单，但密闭性较差。
冷摊瓦屋面构成示意
四、坡屋顶的构造
（2）木望板平瓦屋面
平瓦屋面是在檩条或椽子上铺一层20㎜厚的屋面板，在屋面板上铺一层从檐口到屋脊，平行于屋脊的防水卷材，搭接长度不小于80㎜，用顺水条钉牢，在顺水条上钉挂瓦条并挂瓦。
实铺瓦屋面的防水性好，有良好的保温、隔热性能。
四、坡屋顶的构造
坡屋顶设基层屋面板
（3）钢筋混凝土板平瓦屋面
将钢筋混凝土板既作为结构层又作为屋面基层，上面盖瓦。
瓦的铺设可以根据屋面坡度选用窝瓦或挂瓦。
窝瓦：在屋面板上抹水泥砂浆或石灰砂浆将瓦粘结。
挂瓦：坡度较大屋顶用挂瓦条挂瓦，构造做法是钢筋混凝土屋面板上用水泥钉钉挂瓦条，平瓦钻孔用双股铜丝绑于挂瓦条上，瓦下坐混合砂浆。
四、坡屋顶的构造
找平层
结构层
防水层
找平层
顺水条
挂瓦条
四、坡屋顶的构造
四、坡屋顶的构造
1、檐口
檐口按位置可分为纵墙檐口和山墙檐口。
（1）纵墙檐口
根据排水的要求可做成有组织排水和自由落水两种
五、坡屋顶的细部构造
五、坡屋顶的细部构造
（2）山墙檐口
硬山：将山墙砌至屋面收头，或者山墙高出屋面形成女儿墙的做法。
(a)小青瓦泛水 (b)砂浆泛水
硬山山墙檐口
五、坡屋顶的细部构造
悬山：将檩条和屋面板伸出山墙的做法。
五、坡屋顶的细部构造
2、屋脊、天沟和斜沟构造
五、坡屋顶的细部构造
六、坡屋顶的保温与隔热
六、坡屋顶的保温与隔热
坡屋顶一般利用屋顶通风来隔热，有以下两种方式：
屋面通风
把屋面做成双层，在檐口设进风口，屋脊设出风口，利用空气流动带走间层的热量，以降低屋顶的温度。
吊顶棚通风
利用吊顶棚与坡屋面之间的空间作为通风层，在坡屋顶的歇山、山墙或屋面等位置设进风口。
六、坡屋顶的保温与隔热
六、坡屋顶的保温与隔热
曲面屋顶的基本构造——
· 多可以分解为近似平面的小局部，除了薄壳以及膜结构的
屋顶，本身已经形成覆盖外，其余多以杆件构成空间结构
形式，上面覆盖轻型面材
七、曲面屋顶
■ 钢筋混凝土落地拱支承网架结构的筒形屋顶
■ 钢网架结构的曲面屋盖
