屋顶概述

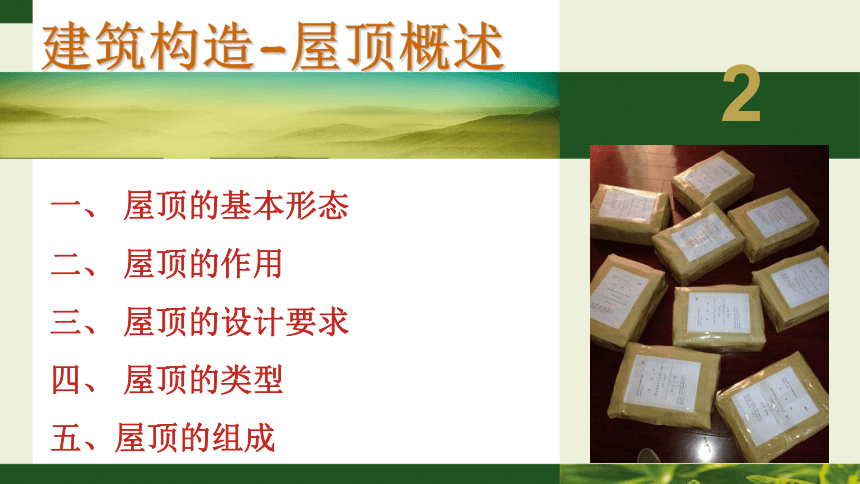

建筑构造-屋顶概述
2
一、 屋顶的基本形态
二、 屋顶的作用
三、 屋顶的设计要求
四、 屋顶的类型
五、屋顶的组成

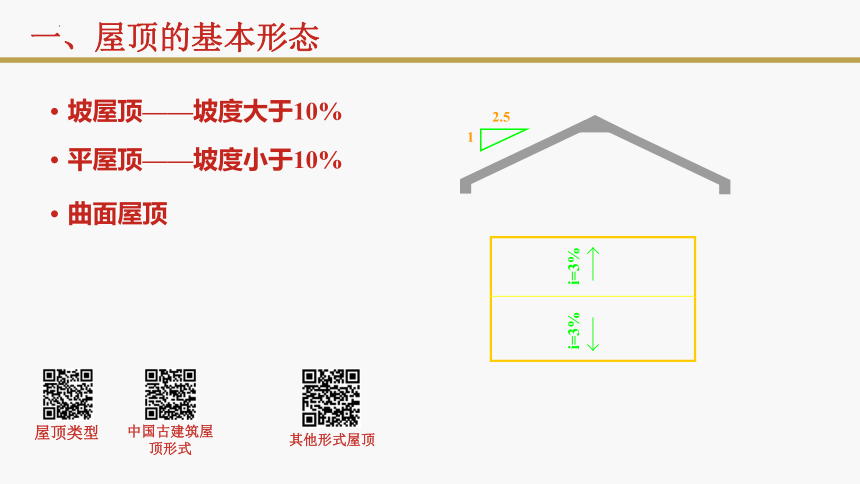

· 坡屋顶——坡度大于10%
· 平屋顶——坡度小于10%
· 曲面屋顶
i=3%
i=3%
1
2.5
屋顶类型
中国古建筑屋顶形式
其他形式屋顶
一、屋顶的基本形态

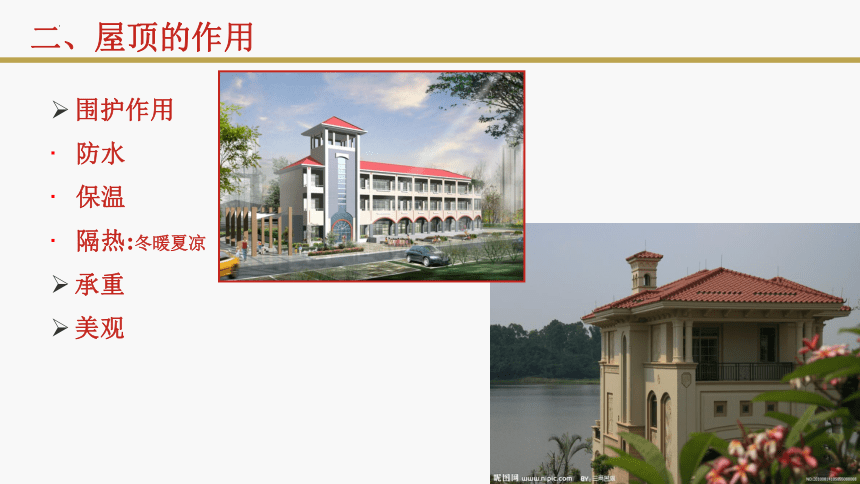

围护作用
防水
保温
隔热:冬暖夏凉
承重
美观
二、屋顶的作用

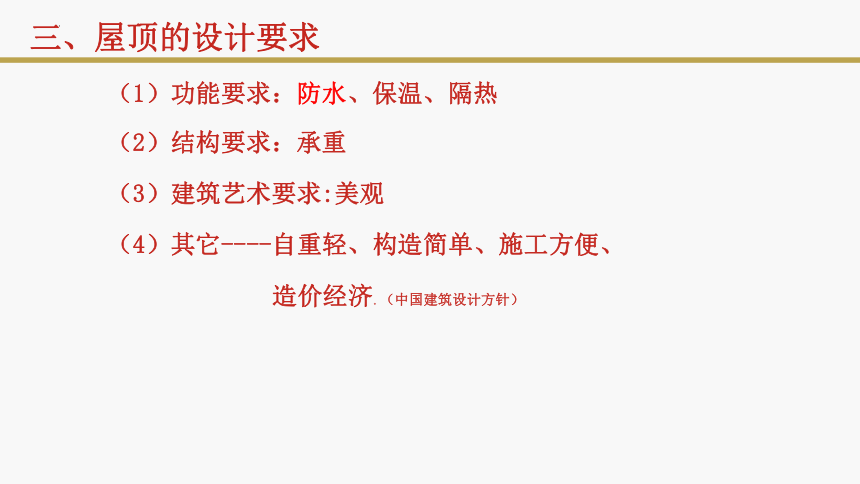

（1）功能要求：防水、保温、隔热
（2）结构要求：承重
（3）建筑艺术要求:美观
（4）其它----自重轻、构造简单、施工方便、
造价经济。（中国建筑设计方针）
三、屋顶的设计要求

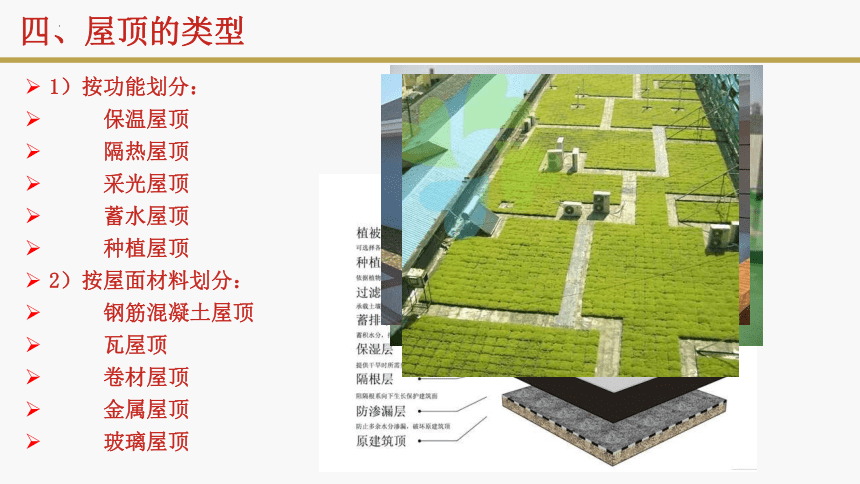

1）按功能划分：
保温屋顶
隔热屋顶
采光屋顶
蓄水屋顶
种植屋顶
2）按屋面材料划分：
钢筋混凝土屋顶
瓦屋顶
卷材屋顶
金属屋顶
玻璃屋顶
四、屋顶的类型

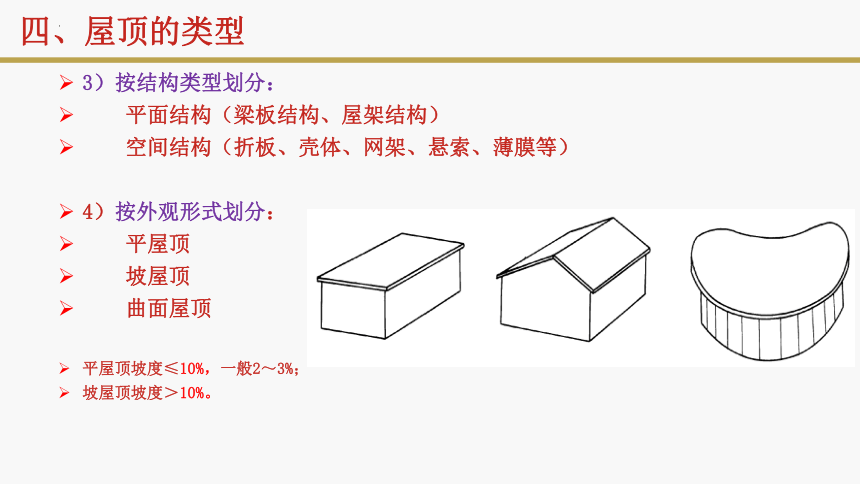

3）按结构类型划分：
平面结构（梁板结构、屋架结构）
空间结构（折板、壳体、网架、悬索、薄膜等）
4）按外观形式划分：
平屋顶

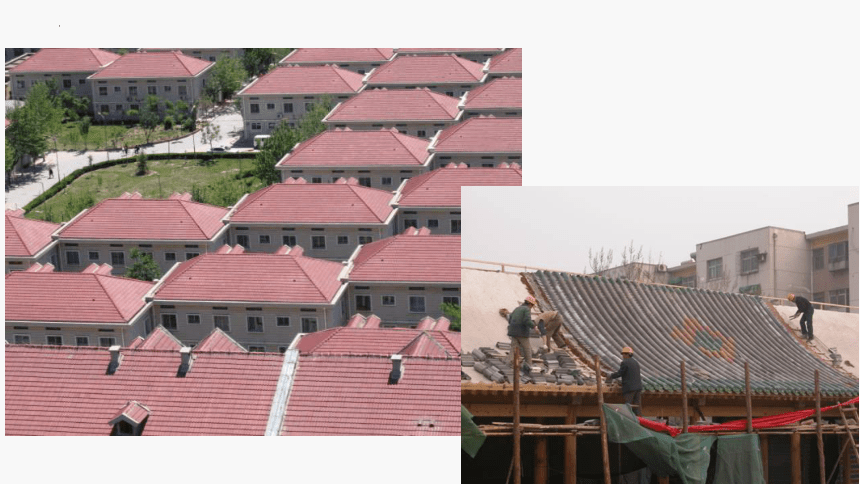

坡屋顶
曲面屋顶
平屋顶坡度≤10%，一般2～3%；
坡屋顶坡度＞10%。
四、屋顶的类型
平屋顶
坡屋顶
曲面屋顶
歇山顶
五品以上官吏的住宅正堂只能用歇山式屋顶
古代建筑屋顶的类型
屋面两坡五脊, 一条正脊，四垂脊。正脊两端伸出山堵，与脊头平齐顺垂脊修造外沿以保护植头不受风雨的侵蚀。屋面双坡，两侧伸出山墙之外。
六品以下官吏及平民住宅的正堂只能用悬山式或硬山式屋顶
硬山式
硬山顶：屋面以中间横向正脊为界分前后两面坡，左右两面山墙或与屋面平齐，或高出屋面。高出的山墙称风火山墙, 其主要作用是防止火灾发生时，火势顺房蔓延。外形颇具风格。
右图：
杭州西溪湿地洪钟别业
卷棚式
整体外貌与悬山一样， 唯一的区别是没有明显的正脊，屋面前坡于脊部呈弧形滚向后坡。卷棚顶颇具一种曲线所独有的阴柔之美。
重檐庑殿顶
庑殿式是古建筑屋顶等级最高的形式。它的屋面分成前、后、左、右四坡。在建筑的层数上，一个屋檐的叫单檐，两个屋檐的叫重檐，更为高级。只有宫殿、陵殿或皇家御准才能使用这种屋顶形式。
右图：
故宫午门
庑殿顶
重檐圆攒尖顶
屋顶为锥形，没有正脊，顶部集中于一点，即宝顶，该顶常用于亭、榭、阁和塔等建筑。
右图：故宫后花园某建筑
左图：天坛
现代建筑屋顶的类型
公共建筑屋顶 薄壳结构屋顶
充气膜结构屋顶
悬拉膜结构屋顶
悬索结构屋顶
返回
网架结构屋顶
个性建筑屋顶
屋面
保温隔热层
结构层
吊顶层
平屋顶的组成
坡屋顶的组成
五、屋顶的组成
●屋盖系统的
基本构造
●阳台、雨篷等
部件的基本构造
●楼地层的基本构造

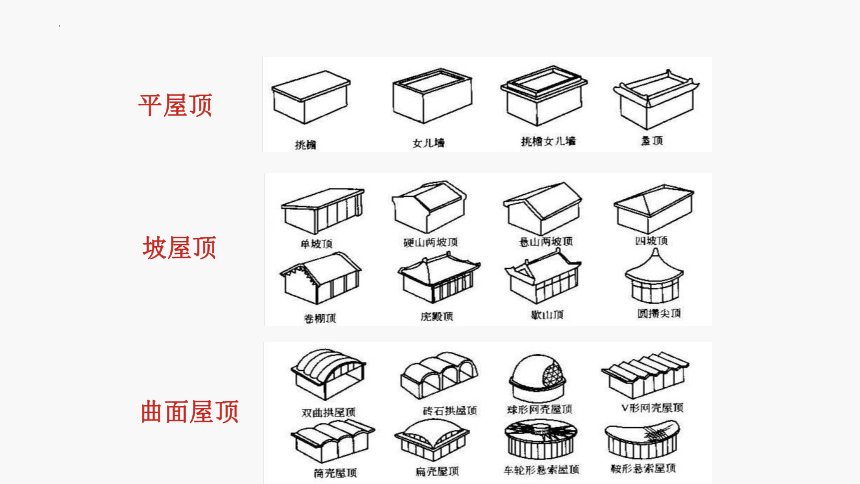

■常见的屋顶形态
