建筑构造知识准备

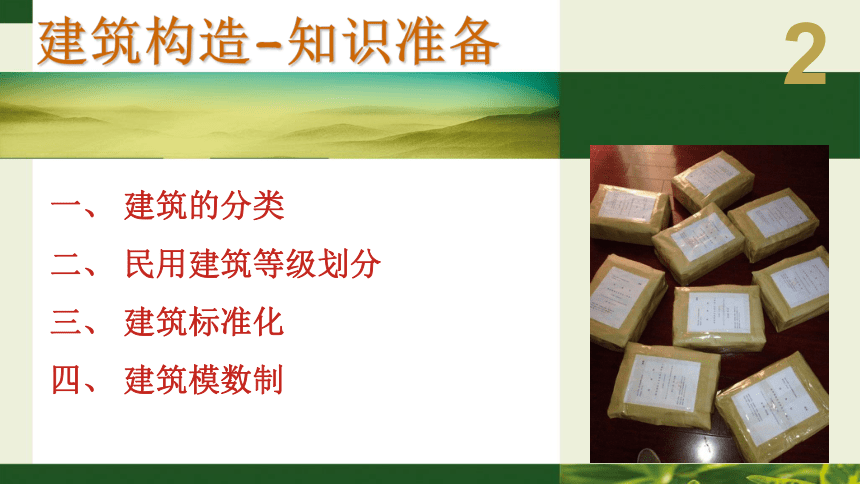

建筑构造-知识准备
一、 建筑的分类
二、 民用建筑等级划分
三、 建筑标准化
四、 建筑模数制
2

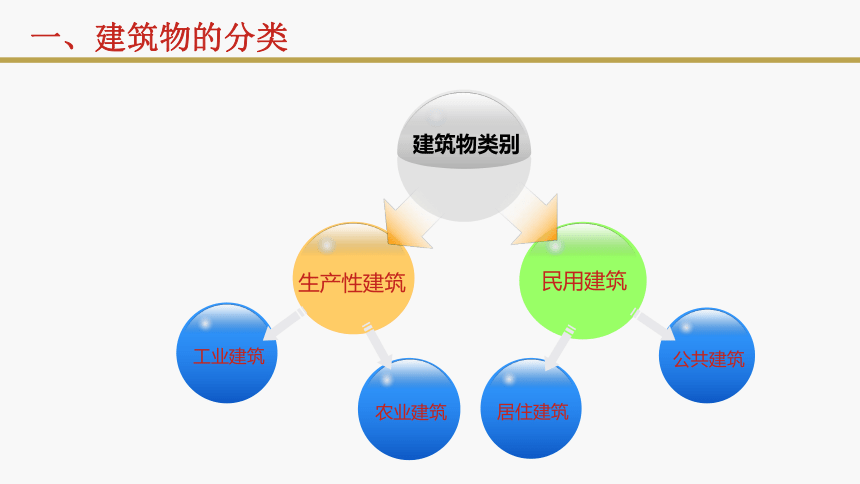

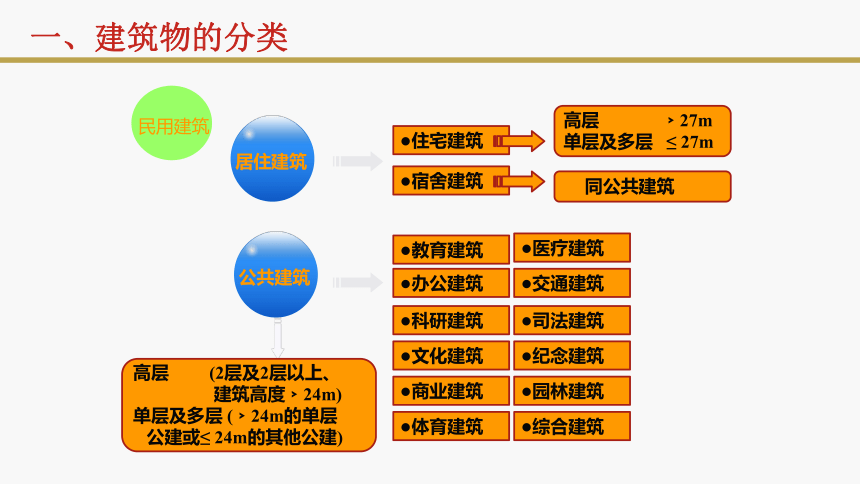

一、建筑物的分类
建筑物类别
生产性建筑
民用建筑
工业建筑
农业建筑
居住建筑
公共建筑
●住宅建筑
●宿舍建筑
●教育建筑
●科研建筑
●文化建筑
●商业建筑
●体育建筑
●医疗建筑
●交通建筑
●司法建筑
●纪念建筑
●园林建筑
●综合建筑
高层 ﹥27m
单层及多层 ≤ 27m
高层 (2层及2层以上、
建筑高度﹥24m)
单层及多层 (﹥24m的单层
公建或≤ 24m的其他公建)
●办公建筑
民用建筑
居住建筑
公共建筑
同公共建筑
一、建筑物的分类

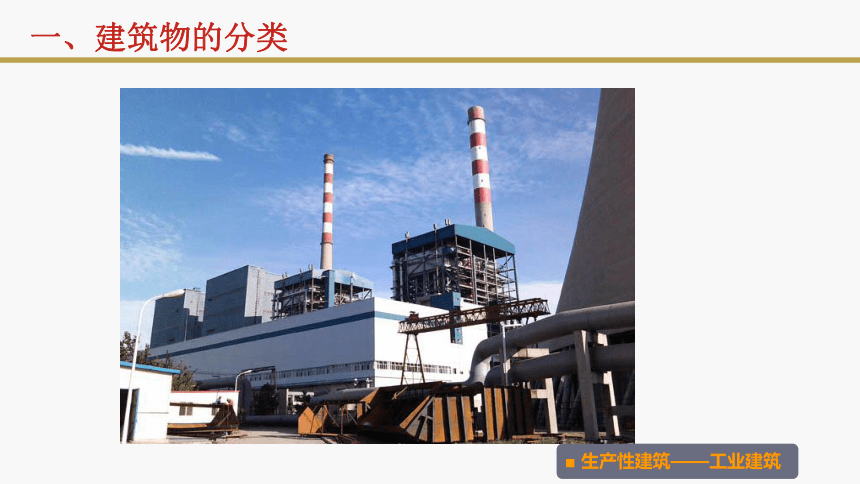

■ 生产性建筑——工业建筑
一、建筑物的分类
一、建筑物的分类

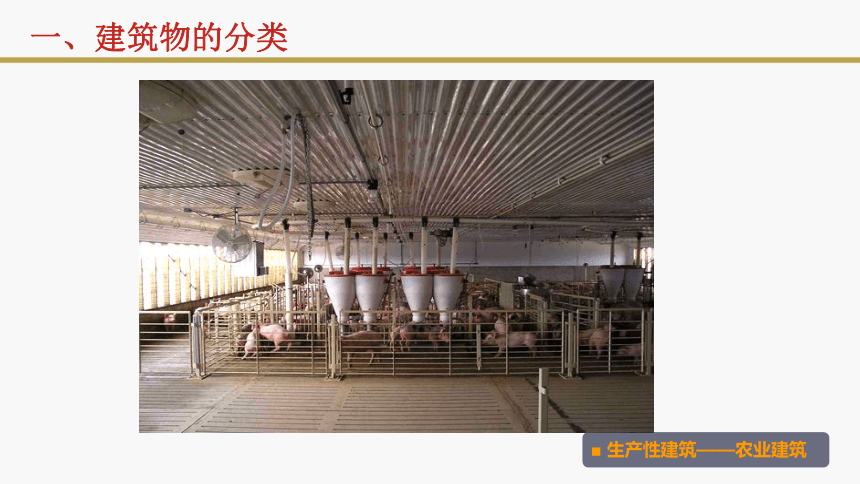

■ 生产性建筑——农业建筑
一、建筑物的分类

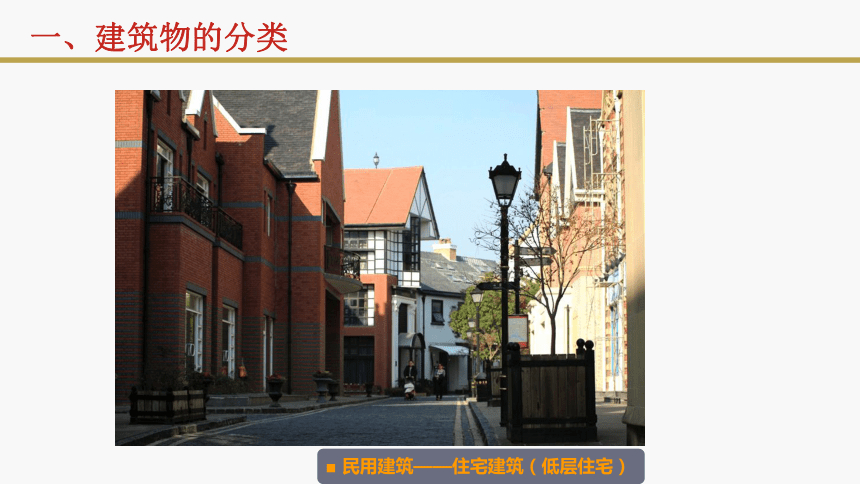

■ 民用建筑——住宅建筑（低层住宅）
一、建筑物的分类

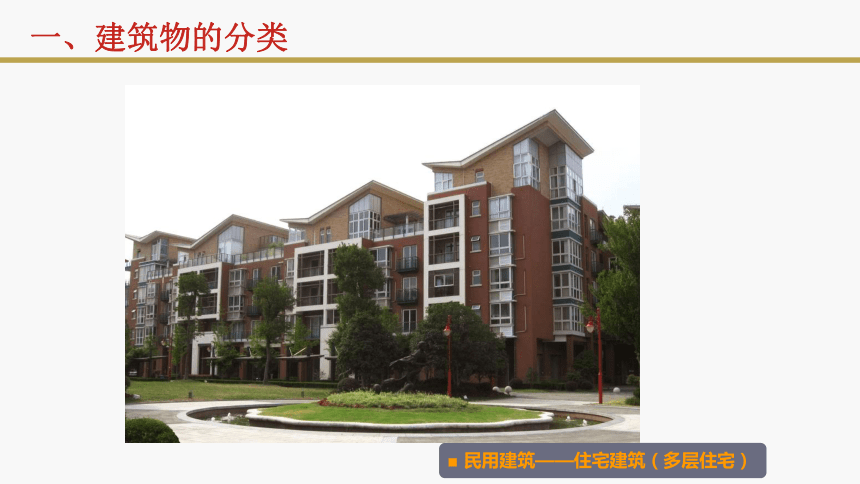

■ 民用建筑——住宅建筑（多层住宅）
一、建筑物的分类

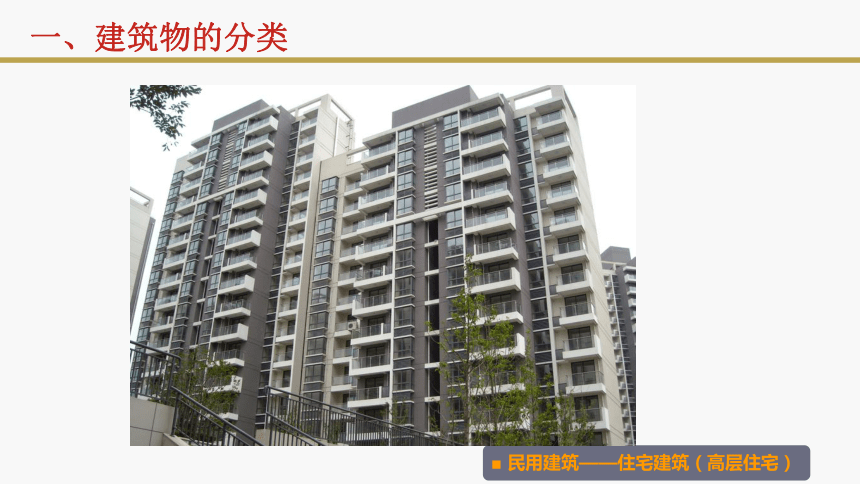

■ 民用建筑——住宅建筑（高层住宅）
一、建筑物的分类

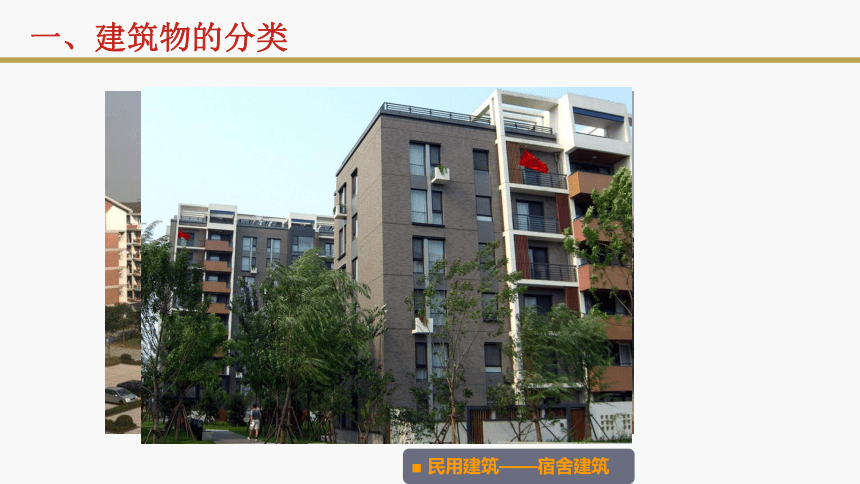

■ 民用建筑——宿舍建筑
一、建筑物的分类

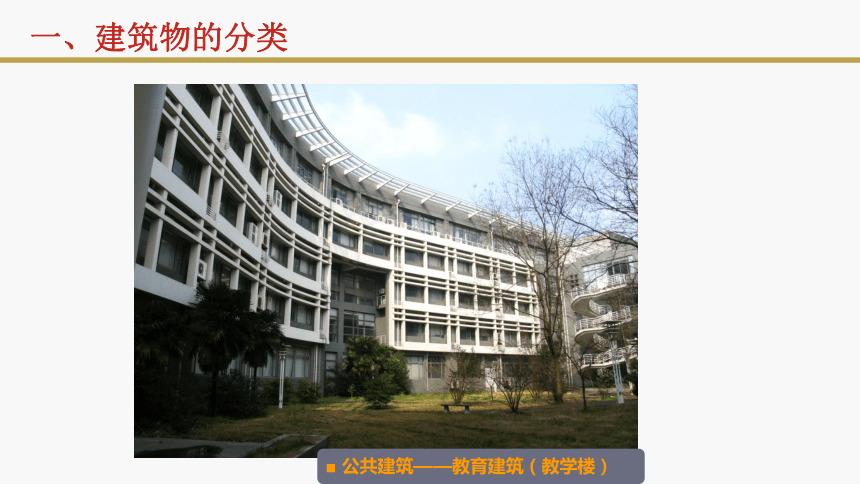

■ 公共建筑——教育建筑（教学楼）
一、建筑物的分类

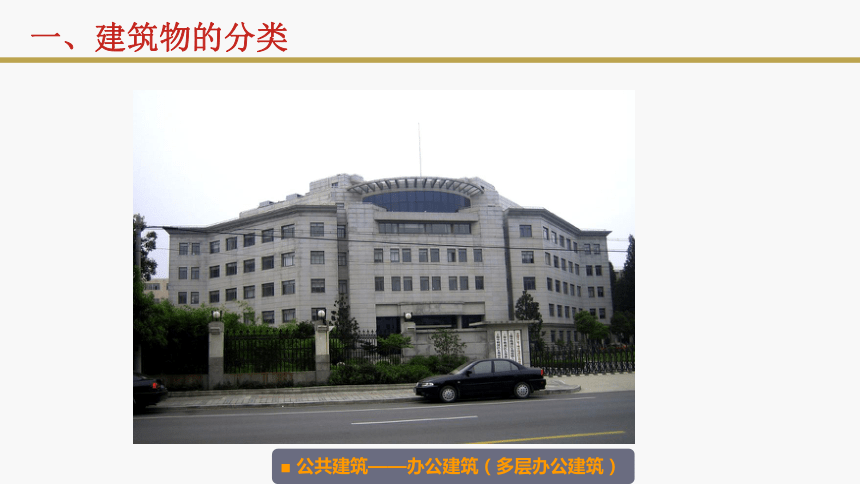

■ 公共建筑——办公建筑（多层办公建筑）
一、建筑物的分类
■ 公共建筑——办公建筑（高层办公建筑）
一、建筑物的分类
■ 公共建筑——科研建筑
一、建筑物的分类
■ 公共建筑——文化建筑（博物馆）
一、建筑物的分类
■ 公共建筑——文化建筑（图书馆）
一、建筑物的分类
■ 公共建筑——文化建筑（演艺文化中心）
一、建筑物的分类
■ 公共建筑——商业建筑
一、建筑物的分类
■ 公共建筑——体育建筑
一、建筑物的分类
■ 公共建筑——医疗建筑
一、建筑物的分类
■ 公共建筑——司法建筑
一、建筑物的分类
■ 公共建筑——纪念建筑
一、建筑物的分类
■ 公共建筑——园林建筑
一、建筑物的分类
■ 公共建筑——综合建筑（某会议展览中心）
一、建筑物的分类
■ 公共建筑——综合建筑（某商业办公居住综合体）
二、民用建筑等级划分
耐久等级
类别 设计使用年限（年） 示 例
1 5 临时性建筑
2 25 易于替换结构构件的建筑
3 50 普通建筑和构筑物
4 100 纪念性建筑和特别重要的建筑
建筑的等级包括耐久等级和耐火等级两个方面。
建筑物耐久等级的指标是主体结构的使用年限。
《民用建筑设计通则》（GB50352-2005）对建筑物的耐久等级作了如下规定：
二、民用建筑等级划分
耐火等级是依据房屋主要构件的燃烧性能和耐火极限确定的。
耐火等级
耐火极限指的是按规定的火灾升温曲线，对建筑构件进行耐火试验，从受到火的作用时起，到失掉支持能力或发生穿透裂缝或背火一面温度升高到220℃时为止的时间，用小时表示。
按材料的燃烧性能把材料分为燃烧体、难燃烧体、非燃烧体。
二、民用建筑等级划分
构 件 名 称 耐 火 等 级 一级 二级 三级 四级
燃烧性能和耐火极限（小时） 墙 防火墙 承重墙、楼梯间、电梯井墙 非承重外墙、疏散走道的侧墙、房间隔墙 非4.00 非3.00 非1.00 非0.75 非4.00 非2.50 非1.00 非0.50 非4.00 非2.50 非0.50 难0.50 非4.00
非0.50
非0.25
难0.25
柱 支承多层的柱 支承单层的柱 非3.00 非2.50 非2.50 非2.00 非2.50 非2.00 难0.50
燃
梁 楼板 屋顶承重构件 疏散楼梯 吊顶（包括吊顶搁栅） 非2.00 非1.50 非1.50 非1.50 非0.25 非1.50 非1.00 非0.50 非1.00 难0.25 非1.00 非0.50 燃 非1.00 难0.15 难0.50
难0.25
燃
然
燃
多层建筑构件的燃烧性能和耐火等级
三、建筑标准化
建筑标准化是建筑工业化的前提条件。
建筑标准化的内容包括两个方面：
一方面是建筑设计的标准问题，包括各种建筑法规、建筑设计规范、建筑制图标准、定额与技术经济指标等；
另一方面是建筑的标准设计方面，包括国家或地方设计、施工部门所编制的标准构、配件图集，整个房屋的标准设计图等。
四、建筑模数制
国家颁发了《建筑模数协调统一标准》（GBJ2—86），作为建筑设计、施工和构
件制作的尺寸依据。
建筑模数：建筑设计中选定的标准尺寸单位，作为尺寸协调中的增值单位，也是建筑设计、建筑施工、建筑材料与制品、建筑组合件等各部门进行尺寸协调的基础。
模数制
四、建筑模数制
（1）基本模数，是指模数尺寸中最基本的单位，用M表示，1M=100 mm。
（2）扩大模数，是基本模数的整数倍，有3M（300mm）、6M（600mm）、12M（1200mm）、15M（1500mm）、30M（3000mm）、60M（6000mm）6种。
（3）分模数，是基本模数的分倍数，有1/2M（50mm）、1/5M（20mm）、1/10 M（10mm）3种。
模数数列是指由基本模数、扩大模数、分模数为基础扩展成的一系列尺寸。
建筑模数分类
四、建筑模数制
建筑构件有以下3种尺寸。
（1）标志尺寸：用以标注建筑物定位轴线之间的距离以及建筑制品、建筑构、配件及设备位置的尺寸，满足模数数列的规定。
（2）构造尺寸：指建筑制品，构、配件等生产的设计尺寸。一般情况构造尺寸加上缝隙尺寸等于标志尺寸。缝隙尺寸的大小应符合模数数列的规定。
（3）实际尺寸：指建筑制品，构、配件的实际尺寸。实际尺寸与构造尺寸的差值应符合允许的偏差。
建筑构件的尺寸
