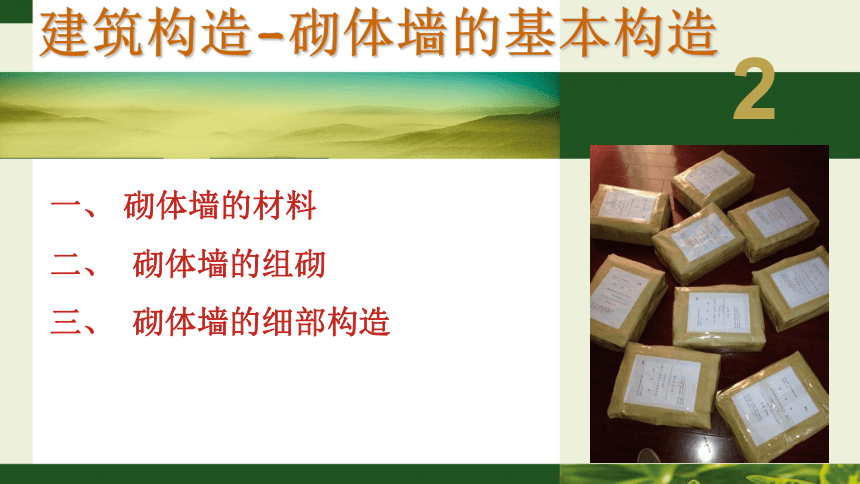

砌体墙的基本构造
建筑构造-砌体墙的基本构造
2
一、 砌体墙的材料
二、 砌体墙的组砌
三、 砌体墙的细部构造

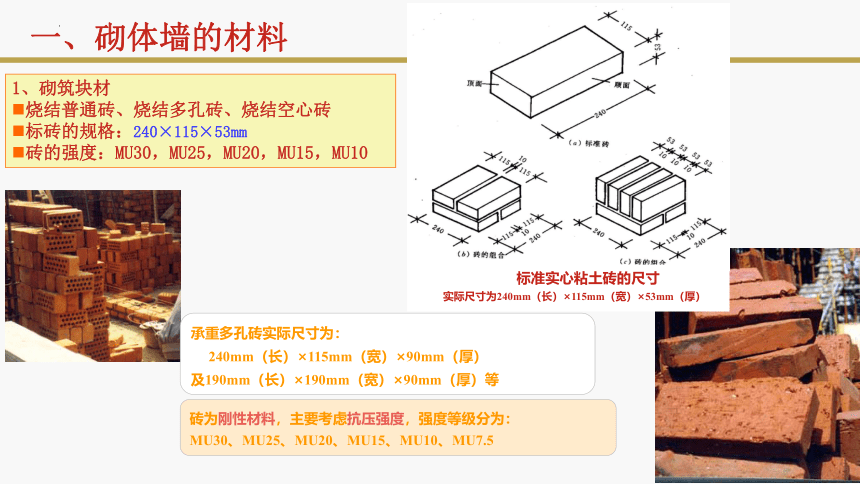

1、砌筑块材
烧结普通砖、烧结多孔砖、烧结空心砖
标砖的规格：240×115×53mm
砖的强度：MU30，MU25，MU20，MU15，MU10
一、砌体墙的材料
承重多孔砖实际尺寸为：
240mm（长）×115mm（宽）×90mm（厚）
及190mm（长）×190mm（宽）×90mm（厚）等
砖为刚性材料，主要考虑抗压强度，强度等级分为：
MU30、MU25、MU20、MU15、MU10、MU7.5
标准实心粘土砖的尺寸
实际尺寸为240mm（长）×115mm（宽）×53mm（厚）
一、砌体墙的材料

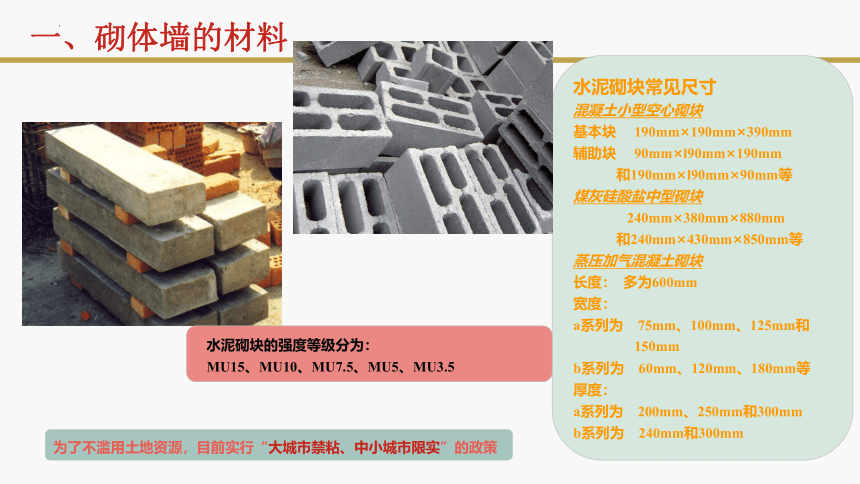

水泥砌块常见尺寸
混凝土小型空心砌块
基本块 190mm×190mm×390mm
辅助块 90mm×l90mm×190mm
和190mm×l90mm×90mm等
煤灰硅酸盐中型砌块
240mm×380mm×880mm
和240mm×430mm×850mm等
蒸压加气混凝土砌块
长度： 多为600mm
宽度：
a系列为 75mm、100mm、125mm和
150mm
b系列为 60mm、120mm、180mm等
厚度：
a系列为 200mm、250mm和300mm
b系列为 240mm和300mm
水泥砌块的强度等级分为：
MU15、MU10、MU7.5、MU5、MU3.5
为了不滥用土地资源，目前实行“大城市禁粘、中小城市限实”的政策
一、砌体墙的材料
黄砂
水泥
石灰膏
■ 水泥砂浆（水硬性材料）
常用级配——
水泥:黄砂1:2，1:3
■ 混合砂浆（气硬性材料）
常用级配——
水泥:石灰膏:黄砂 1:1:6，1:1:4
■ 结硬后水泥砂浆的强度高于混合砂浆，但施工过程中混合砂浆的和易性优于水泥砂浆
保持合适的流动性、粘聚性和保水性，以达到
易于施工操作，并成型密实、质量均匀的性能
不同材料配合的重量比
混合砂浆
水泥砂浆

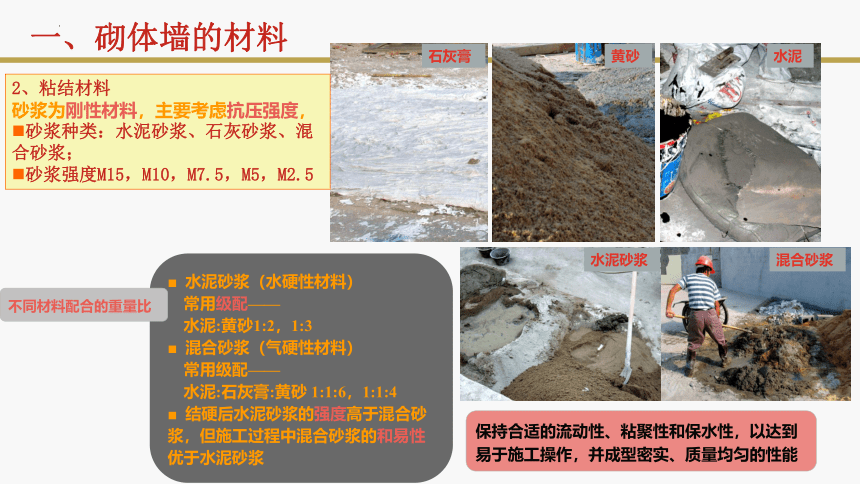

2、粘结材料
砂浆为刚性材料，主要考虑抗压强度，　　
砂浆种类：水泥砂浆、石灰砂浆、混合砂浆；
砂浆强度M15，M10，M7.5，M5，M2.5

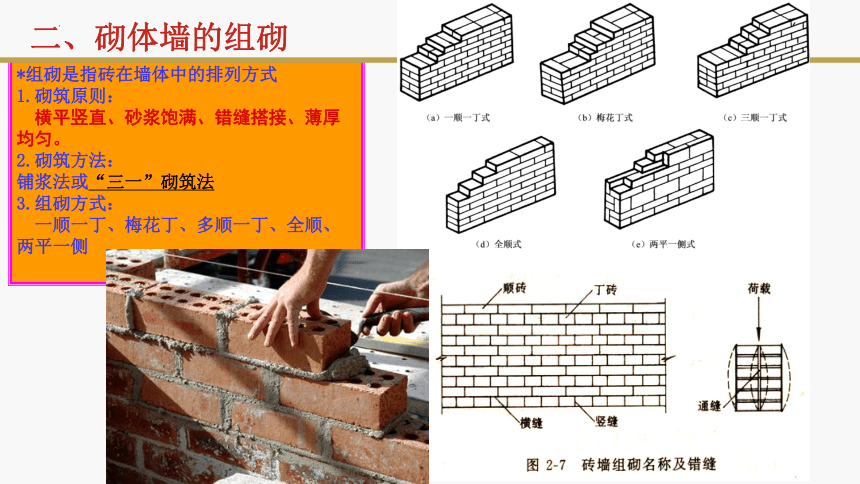

*组砌是指砖在墙体中的排列方式
1.砌筑原则：
横平竖直、砂浆饱满、错缝搭接、薄厚均匀。
2.砌筑方法：
铺浆法或“三一”砌筑法
3.组砌方式：
一顺一丁、梅花丁、多顺一丁、全顺、两平一侧
二、砌体墙的组砌

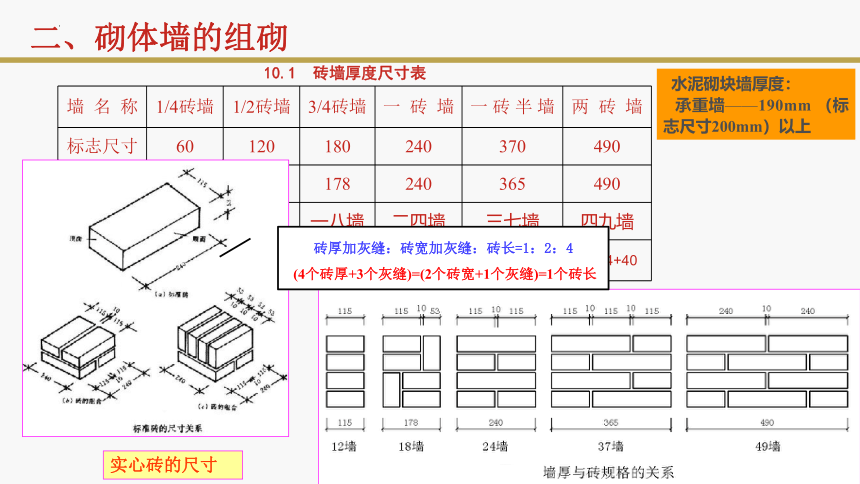

墙 名 称 1/4砖墙 1/2砖墙 3/4砖墙 一 砖 墙 一 砖 半 墙 两 砖 墙
标志尺寸 60 120 180 240 370 490
构造尺寸 50 115 178 240 365 490
工程称谓 - 一二墙 一八墙 二四墙 三七墙 四九墙
尺寸组成 115*1 115*1+53+10 115*2+10 115*3+20 115*4+40
10.1 砖墙厚度尺寸表
实心砖的尺寸
砖厚加灰缝：砖宽加灰缝：砖长=1：2：4
(4个砖厚+3个灰缝)=(2个砖宽+1个灰缝)=1个砖长
二、砌体墙的组砌
水泥砌块墙厚度：
承重墙——190mm （标志尺寸200mm）以上

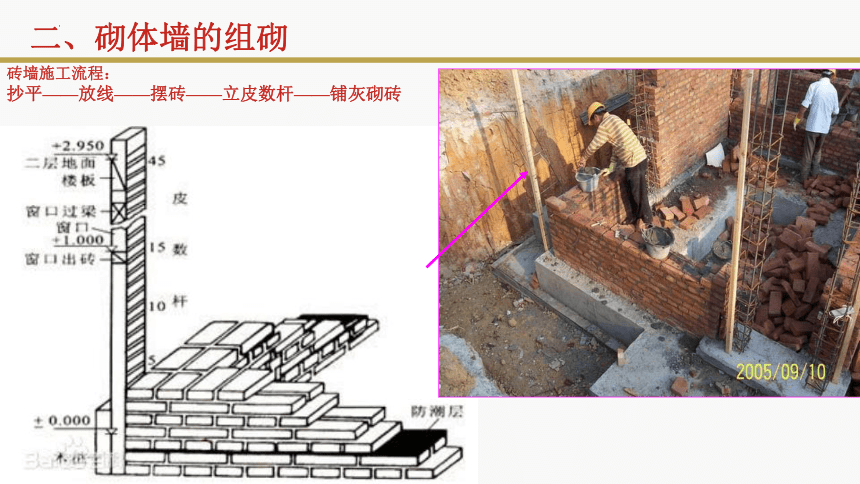

砖墙施工流程：
抄平——放线——摆砖——立皮数杆——铺灰砌砖
二、砌体墙的组砌

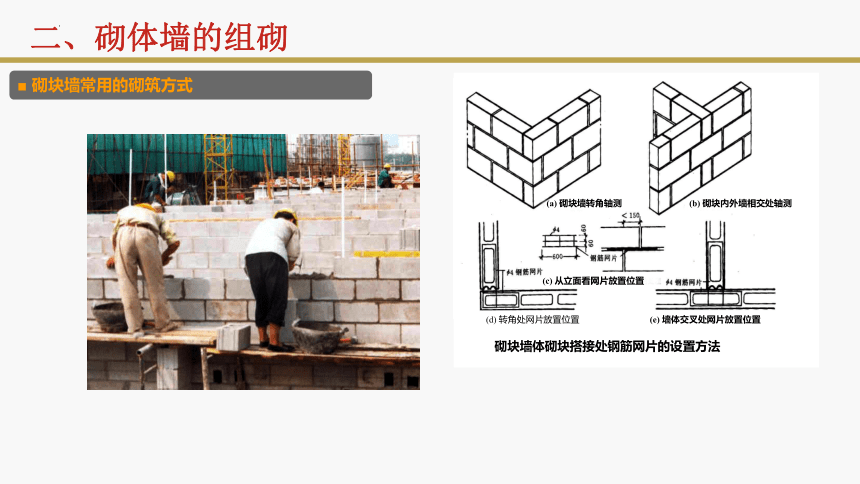

■ 砌块墙常用的砌筑方式
(a) 砌块墙转角轴测
砌块墙体砌块搭接处钢筋网片的设置方法
(b) 砌块内外墙相交处轴测
(e) 墙体交叉处网片放置位置
(d) 转角处网片放置位置
(c) 从立面看网片放置位置
二、砌体墙的组砌

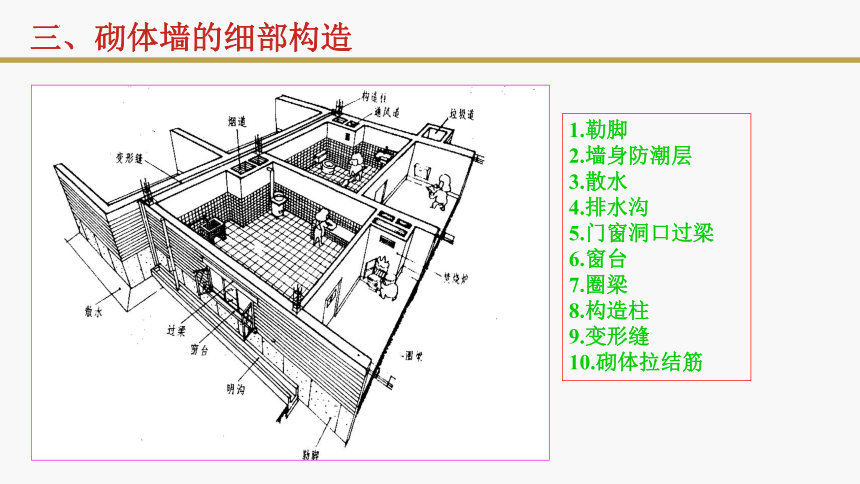

1.勒脚
2.墙身防潮层
3.散水
4.排水沟
5.门窗洞口过梁
6.窗台
7.圈梁
8.构造柱
9.变形缝
10.砌体拉结筋
三、砌体墙的细部构造

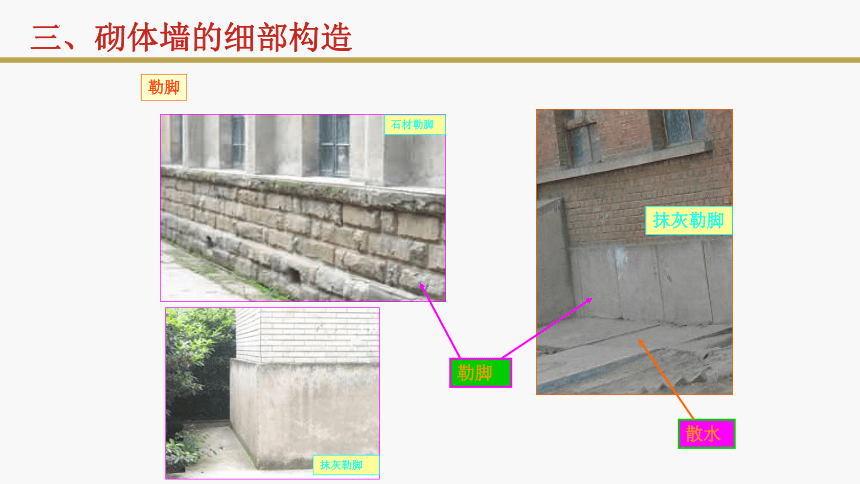

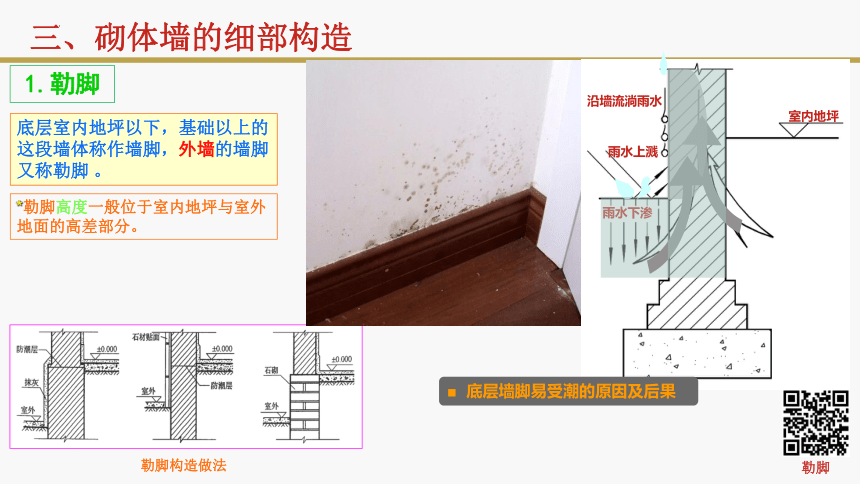

*勒脚高度一般位于室内地坪与室外地面的高差部分。
底层室内地坪以下，基础以上的这段墙体称作墙脚，外墙的墙脚又称勒脚 。
勒脚构造做法
1.勒脚
三、砌体墙的细部构造
勒脚
室内地坪
沿墙流淌雨水
雨水上溅
雨水下渗
■ 底层墙脚易受潮的原因及后果
抹灰勒脚
石材勒脚
抹灰勒脚
散水
勒脚
勒脚
三、砌体墙的细部构造
2.墙身防潮层
三、砌体墙的细部构造
优先考虑使用
水平防潮层
地坪结构层
外墙粉刷
外墙勒脚
■ 墙体水平防潮层设置高度在地坪结构层高度范围内
■ 外墙勒脚在室外地面到底层室内地面或踢脚线的高度，选择防水性能良好的材料及合适的构造方法
尽量避免使用
2.墙身防潮层
三、砌体墙的细部构造
■只有当墙体两侧存在不同标高的底层室内地坪时，为防止潮气侵入低地坪一侧的室内，才需要加做垂直防潮层
底层室内高地坪
底层室内低地坪
水平防潮层
水平防潮层
？
室内
室内
■垂直防潮层设在墙体迎向潮气来源的一侧
■垂直防潮层可做20～25厚1:2的防水砂浆，或者用15厚1:3的水泥砂浆找平后，再涂防水涂膜2～3道或贴高分子防水卷材一道
垂直防潮层
2.墙身防潮层
三、砌体墙的细部构造
散水坡度：3％－5％；
散水宽度：600－1000mm，自由落水时，其宽度应比屋檐挑出宽度大150~200mm ；
散水做法：构造上散水与勒脚连接处设缝，散水沿长度方向（6~12m）也设分格缝（分隔缝：缝里填弹性防水材料油膏），以适应材料的收缩、温度变化和土壤不均匀变形的影响。
3.散水
建筑物四周靠近勒脚下部地面上向外做成的坡度为3%-5%的排水坡。
三、砌体墙的细部构造
散水与明沟
伸缩缝
3.散水
三、砌体墙的细部构造
■ 散水
■ 明沟
3.散水
三、砌体墙的细部构造
留缝嵌入密封膏
留缝嵌入密封膏
明沟
（a）混凝土明沟 (b) 砖砌明沟
4.排水沟
做法：一般可用素混凝土现浇，或用砖、石砌筑，然后用水泥砂浆抹面。
要求：沟底应由0.5%-1%的排水坡度，向集水井，以保证排水通畅。
三、砌体墙的细部构造
过梁是用来支承门窗洞口上部的砌体和楼板荷载的承重构件
分类：
（1）钢筋混凝土过梁
（2）砖拱过梁
（3）钢筋砖过梁
5.门窗洞口过梁
（1）钢筋混凝土过梁
使用条件：当门窗洞口跨度大于2m，或洞口上部有集中荷载，或房屋有不均匀沉降；
宽度同墙厚，梁高应与砖
的皮数 （60.120.180.240）
过梁在洞口两侧伸入墙内
应不小于250mm
过梁底部的外侧抹灰时要
做滴水
过梁实际长为
L=Ln+2×250mm
过梁编号为
GL--ABCD
钢筋砼过梁
钢筋砼过梁
钢筋砼过梁
一般
窗套
炎热
寒冷
（a）常用于内墙，混水墙
（b）（c）常用于外墙，清水墙
（d）避免冷桥
三、砌体墙的细部构造
（2） 砖砌平拱过梁
适用条件：当过梁上有集中荷载或震动时，不宜采用，门窗洞口宽度不超过1.2米；
竖砖砌筑，灰缝上大下小，形成拱。
灰缝上宽不大于15mm，下宽不小于5mm。
砖不低于Mu7.5，砂浆不低于M5，净跨宜≤1.2m
5.门窗洞口过梁
三、砌体墙的细部构造
门窗过梁
（3）钢筋砖过梁
适用条件：适用于清水墙、施工方便，但门窗洞口宽度不超过1.5米；
φ6 ＠120mm钢筋埋在梁底部厚度为30mm的水泥砂浆层内；
钢筋伸长不应小于240mm并设90°直弯；
钢筋砖过梁净跨宜 ≤1.5m；
砖强度不低于MU10,砂浆强度不低于M5(强度高)。
5.门窗洞口过梁
三、砌体墙的细部构造
■ 钢筋砖过梁在洞口上方的砖缝内配筋，并用水泥
砂浆砌砖，但抗震设防地区不能使用砖过梁
三种过梁的适用情况：
钢筋混凝土过梁：适用于较大荷载，或可能产生不均匀沉降的建筑物或门窗洞口尺寸较大时；
砖砌平拱：当过梁上有集中荷载或震动时，不宜采用，门窗洞口宽度不超过1.2米；
钢筋砖过梁：适用于清水墙、施工方便，但门窗洞口宽度不超过1.5米；
三、砌体墙的细部构造
（1）外窗台（室外部分），设置排水构造，目的防止雨水 泻水
（2）内窗台（室内部分 ），水平放置，结合室内装修选择材料
6.窗台
外窗台有悬挑窗台（出挑60mm ；抹灰时底部做滴水线或滴水槽 ）、和不悬挑窗台（不受雨水冲刷；外墙面材料为贴面砖时 ）
（a）不悬挑窗台 （b）平砌悬挑窗台 （c）侧砌悬挑窗台 （d）钢筋混凝土窗台
三、砌体墙的细部构造
窗台
圈梁（钢筋混凝土腰带）－水平方向
又称腰箍，是沿外墙四周及部分内横墙设置的的连续闭合的梁。
*截面：宽度同墙厚且不小于180mm,高度一般不小于120mm。至少4φ10
*位置：外墙圈梁顶一般与楼板持平，铺预制楼板的内承重墙的圈梁一般设在楼板之下。
*附加圈梁：门窗洞口处圈梁局部截断。附加圈梁与圈梁搭接长度不应小于其垂直间距的二倍，且不得小于1m 。
*种类：现浇（常用）、预制
7.圈梁
三、砌体墙的细部构造
圈梁构造柱
三、砌体墙的细部构造
圈梁封闭
构造柱 － 垂直方向
*位置：外墙转角、内外墙交接处、较大洞口两 侧及楼梯、电梯四角等。与圈梁连接 ，形成网架状。
*最小截面尺寸：240×180mm，
常用：240×240mm、240×360mm、360×360mm
*最小配筋量：纵筋4φ12,箍筋φ6@250mm
下端: 伸入地梁，无时应伸入地坪下500mm处
上端: 深入顶端，有女儿墙时延到女儿墙内
*与墙体的连接：马牙槎:五进五退
*拉结筋：沿墙高每隔500mm设2φ6，每边伸入墙内不少于1m。
8.构造柱
三、砌体墙的细部构造
房屋高度和层数接近规定的限值时，纵、横墙内构造柱间距尚应符合下列要求：
1. 横墙内的构造柱间距不宜大于层高的二倍；下部1/3楼层的构造柱间距适当减小
2. 当外纵墙开间大于3.9m时，应另设加强措施，内纵墙的构造柱间距不宜大于4.2m
8.构造柱
三、砌体墙的细部构造
构造柱的制作顺序：
先绑钢筋笼---砌墙（留马牙槎）---支模板---浇注混凝土构造柱
8.构造柱
三、砌体墙的细部构造
■ 构造柱可不单独设置基础，但应伸入室外地面下500mm，或与埋深小于500mm的基础圈梁相连
■ 构造柱施工时墙体先砌成马牙槎的形式，从下部开始先退后进，用相邻的墙体作为构造柱的部分模板浇混凝土
■ 构造柱应与圈梁浇筑成整体，二者连接处，构造柱的纵筋应在圈梁纵筋
内侧穿过，保证构造柱纵筋上下贯通
8.构造柱
三、砌体墙的细部构造
φ6@250
4φ12
60
60
φ6@100
500
300
300
拉结筋
■ 构造柱与墙连接处沿墙高每隔500mm设置由2φ6水平钢筋和φ4分布短筋平面内点焊组成的拉结网片或φ4点焊钢筋网片，每边伸入墙内不宜小于1m.
6、7度时底部1/3楼层，8度时底部1/2楼层，9度时全部楼层，上述拉结钢筋网片应沿墙体水平通长设置
圈梁和构造柱结合：水平加垂直，形成网架，使房屋箍成一个整体，增加稳定性。
马牙槎
圈梁
构造柱
构造柱
圈梁间作过梁
三、砌体墙的细部构造
■ 空心砌块墙体采用芯柱，即在对应砖墙设构造柱的位置上，在若干相邻砌块
的孔洞内配筋来代替构造柱，芯柱截面小砌块不小于120×120 ；中型砌块为
150×150
三、砌体墙的细部构造
■ 钢筋混凝土结构中的砌体填充墙应沿框架柱全高每隔500mm～600mm设2φ6拉筋，
钢筋混凝土的柱和墙板在需要填充砌体墙的部位预留拉结筋
三、砌体墙的细部构造
■ 拉结筋伸入墙内的长度，6、7度时宜沿墙全长贯通，8、9度时应全长贯通
三、砌体墙的细部构造
■ 填充墙长超过8m或层高的2倍时，宜设置钢筋混凝土构造柱
三、砌体墙的细部构造
水平系梁
■ 填充墙高超过4m时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土
水平系梁——60厚细石混凝土，内置2φ6通长钢筋
三、砌体墙的细部构造
■ 为使填充墙不承重，顶上一皮砌块采用斜砌的方式
三、砌体墙的细部构造
■ 砌在楼板跨中的隔墙需要考虑楼板支承的可能性，如果楼板是预制
多孔板，则在跨中不适宜有较大的集中荷载
三、砌体墙的细部构造
