(共16张PPT)

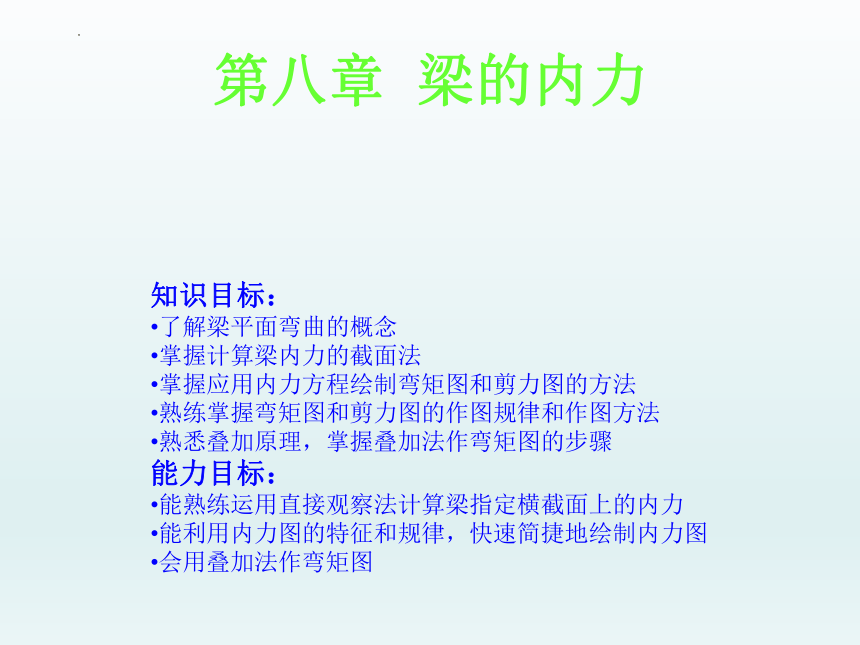

第八章 梁的内力
知识目标:
了解梁平面弯曲的概念
掌握计算梁内力的截面法
掌握应用内力方程绘制弯矩图和剪力图的方法
熟练掌握弯矩图和剪力图的作图规律和作图方法
熟悉叠加原理,掌握叠加法作弯矩图的步骤
能力目标:
能熟练运用直接观察法计算梁指定横截面上的内力
能利用内力图的特征和规律,快速简捷地绘制内力图
会用叠加法作弯矩图
第八章
梁的内力——剪力和弯矩
第二节
梁的弯曲
第一节
内力方程法
第三节
剪力图、弯矩图的作图规律
第四节
叠加法绘制弯矩图
第五节

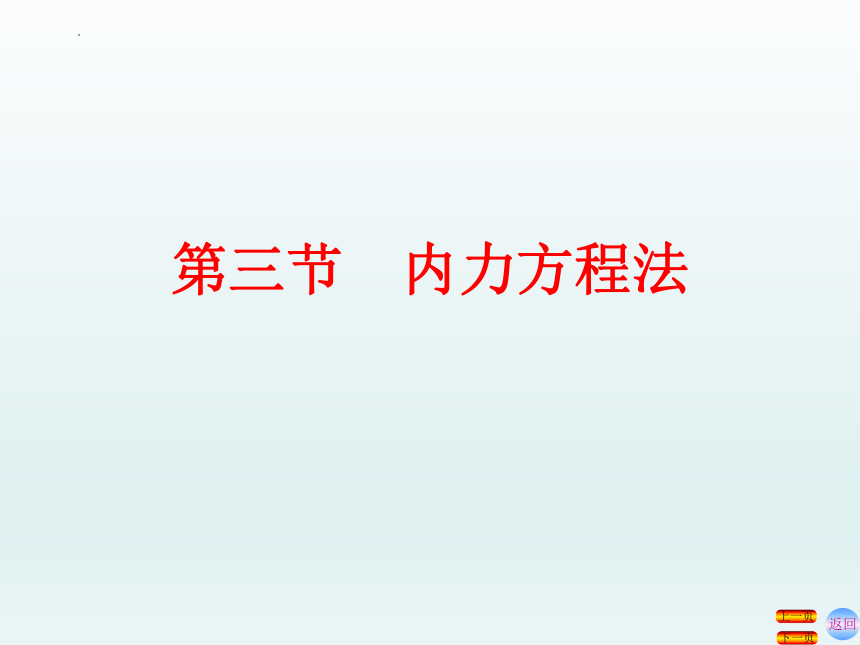

第三节 内力方程法
返回
下一页
上一页

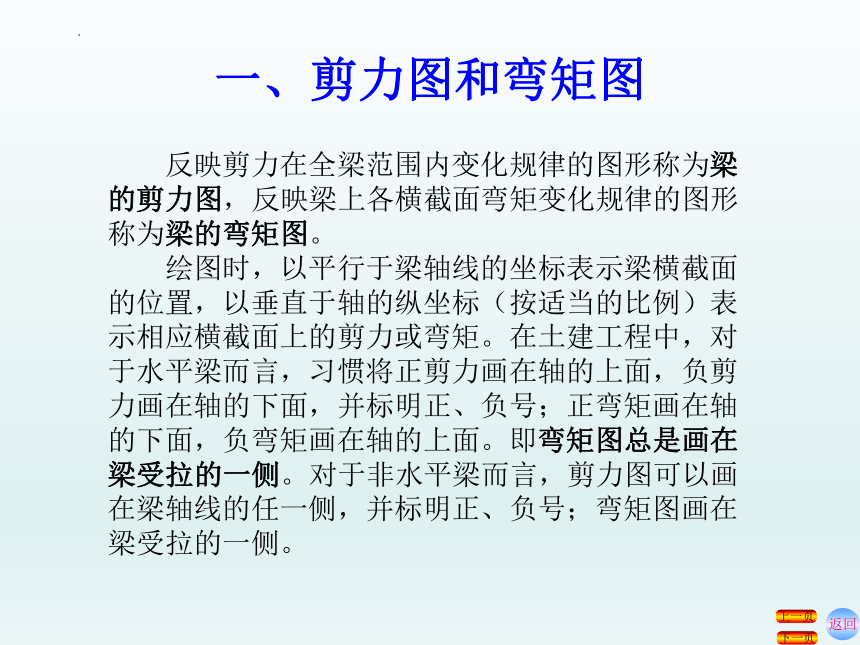

一、剪力图和弯矩图
  反映剪力在全梁范围内变化规律的图形称为梁的剪力图,反映梁上各横截面弯矩变化规律的图形称为梁的弯矩图。
  绘图时,以平行于梁轴线的坐标表示梁横截面的位置,以垂直于轴的纵坐标(按适当的比例)表示相应横截面上的剪力或弯矩。在土建工程中,对于水平梁而言,习惯将正剪力画在轴的上面,负剪力画在轴的下面,并标明正、负号;正弯矩画在轴的下面,负弯矩画在轴的上面。即弯矩图总是画在梁受拉的一侧。对于非水平梁而言,剪力图可以画在梁轴线的任一侧,并标明正、负号;弯矩图画在梁受拉的一侧。
返回
下一页
上一页
二、 用内力方程法绘制梁的内力图
返回
下一页
上一页

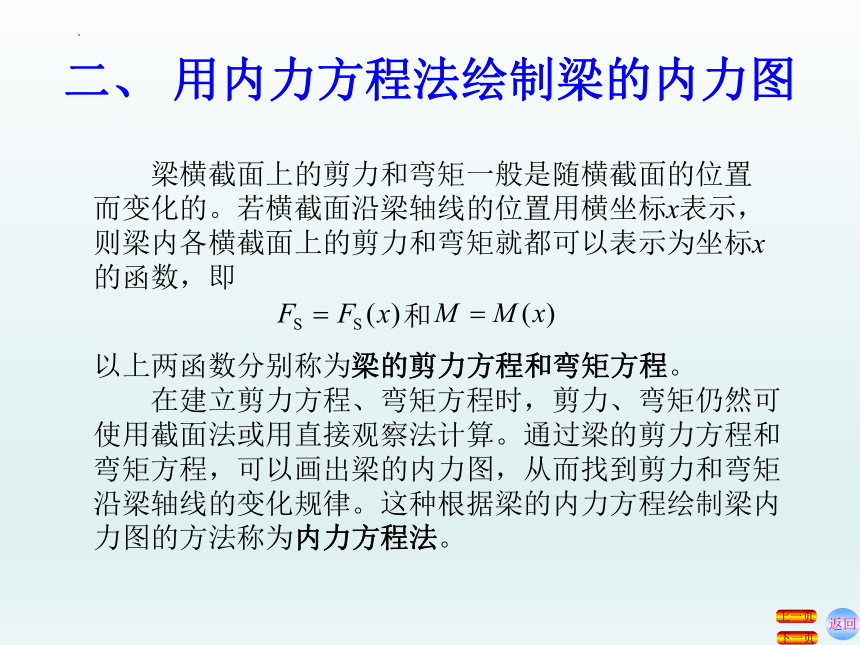

  梁横截面上的剪力和弯矩一般是随横截面的位置而变化的。若横截面沿梁轴线的位置用横坐标x表示,则梁内各横截面上的剪力和弯矩就都可以表示为坐标x的函数,即

以上两函数分别称为梁的剪力方程和弯矩方程。
  在建立剪力方程、弯矩方程时,剪力、弯矩仍然可使用截面法或用直接观察法计算。通过梁的剪力方程和弯矩方程,可以画出梁的内力图,从而找到剪力和弯矩沿梁轴线的变化规律。这种根据梁的内力方程绘制梁内力图的方法称为内力方程法。
二、 用内力方程法绘制梁的内力图
返回
下一页
上一页

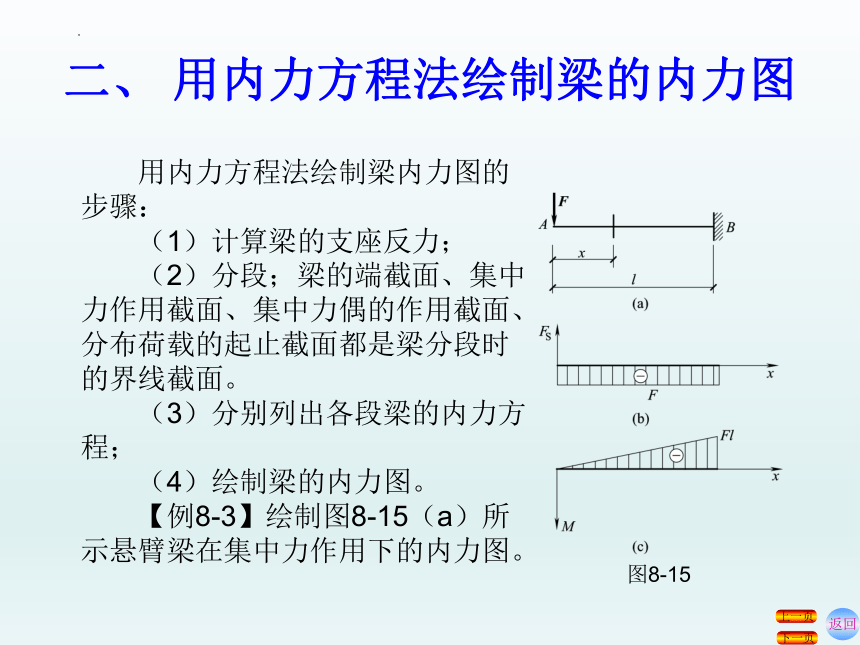

  用内力方程法绘制梁内力图的步骤:
  (1)计算梁的支座反力;
  (2)分段;梁的端截面、集中力作用截面、集中力偶的作用截面、分布荷载的起止截面都是梁分段时的界线截面。
  (3)分别列出各段梁的内力方程;
  (4)绘制梁的内力图。
  【例8-3】绘制图8-15(a)所示悬臂梁在集中力作用下的内力图。
图8-15
二、 用内力方程法绘制梁的内力图
返回
下一页
上一页

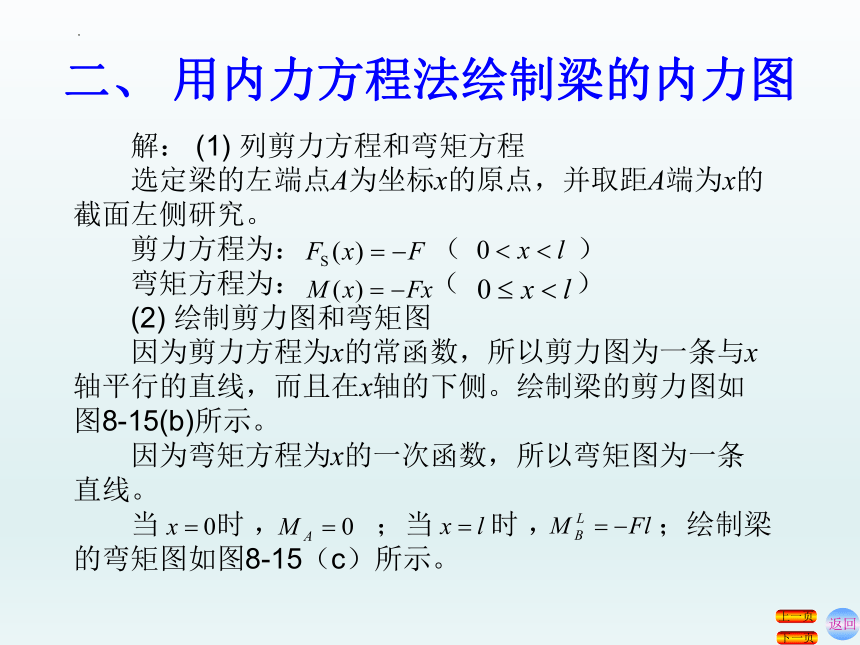

  解: (1) 列剪力方程和弯矩方程
  选定梁的左端点A为坐标x的原点,并取距A端为x的截面左侧研究。
  剪力方程为:     (    )
  弯矩方程为:     (    )
  (2) 绘制剪力图和弯矩图
  因为剪力方程为x的常函数,所以剪力图为一条与x轴平行的直线,而且在x轴的下侧。绘制梁的剪力图如图8-15(b)所示。
  因为弯矩方程为x的一次函数,所以弯矩图为一条直线。
  当  时 ,    ;当  时 ,    ;绘制梁的弯矩图如图8-15(c)所示。
二、 用内力方程法绘制梁的内力图
返回
下一页
上一页
图8-16
  【例8-4】绘制图8-16(a)所示简支梁在集中力作用下的内力图。
  解:(1)求支座反力
(↑)
(↑)


  (2)分段
  该梁在C截面上作用一个集中力,使AC段和CB段的剪力方程和弯矩方程不同,因此列方程时要将梁从C截面处分成两段。
二、 用内力方程法绘制梁的内力图
返回
下一页
上一页
(     )
(     )
CB段:以B端为x2的坐标原点,则有
(     )
(     )
  (3)列剪力方程和弯矩方程
AC段:以A端为x1的坐标原点,则有
  (4)绘制剪力图和弯矩图
  根据方程的情况判断剪力图和弯矩图的形状,确定控制截面的个数及内力值。
二、 用内力方程法绘制梁的内力图
返回
下一页
上一页
  剪力图:不论AC段还是CB段剪力方程均是的常函数,所以AC段、CB段的剪力图都是与轴平行的直线,每段上只需要计算一个控制截面的剪力值,AC段:剪力值为  ;CB段:剪力值为   ,绘制剪力图如图8-16(b)所示。
  弯矩图:不论AC段的弯矩方程还是CB段的弯矩方程均是的一次函数,所以AC段、CB段的弯矩图都是一条斜直线,每段上分别需要计算两个控制截面的弯矩值。
  AC段:当  时,  ;当  时,    ;
  将   及     两点连线即可以绘制出AC段的弯矩图。
二、 用内力方程法绘制梁的内力图
返回
下一页
上一页
  CB段:当  时,  ;当  时,    ;
  将   及     两点连线即可以绘制出CB段的弯矩图。
  绘制出梁的弯矩图如图8-16(c)所示。
  注意:画图时应将内力图与梁的计算简图对齐,并写出图名(FS图、M图)、控制截面内力值、标明内力的正、负号的情况下,可以不作出坐标轴。本例就采用了这种方法。习惯上作图时常用这种方法。
  由例8-3和例8-4可以看出:在梁上无荷载作用的区段,其剪力图都是平行于轴的直线。在集中力作用处,剪力图是不连续的,我们称之为剪力图突变,突变的绝对值等于集中力的数值;在梁上无荷载作用的区段,其弯矩图是斜直线,在集中力作用处,弯矩图发生转折,出现尖角现象。
二、 用内力方程法绘制梁的内力图
返回
下一页
上一页
图8-17
  【例8-5】绘制图8-17(a)所示外伸梁在集中力偶作用下的内力图。已知:
  解:(1)求支座反力
(↓)
(↑)
  (2)分段
  以梁的端截面、集中力作用截面、集中力偶的作用截面为分段点将梁分成AB、BC、CD三段。


二、 用内力方程法绘制梁的内力图
返回
下一页
上一页
(     )
(     )
(     )
(     )
(     )
(     )
  (3)列剪力方程和弯矩方程
  AB段:以A为坐标x1的原点,则有
  BC段:以C为坐标x2的原点,则有
  CD段:以D为坐标x3的原点,则有
  (4) 绘制剪力图和弯矩图
  剪力图:AB段、BC段、CD段的剪力方程均为常函数,所以每段只需要确定一个控制截面的剪力值即
二、 用内力方程法绘制梁的内力图
返回
下一页
上一页
可。AB段的剪力值为,BC段的剪力值为0,CD段的剪力值为0,绘制出梁的剪力图如图8-17(b)所示。
  弯矩图:AB段的弯矩方程为一次函数,需要确定两个控制截面的弯矩值;BC段、CD段的弯矩方程为常函数,只需要分别确定一个控制截面的弯矩值即可。AB段: 当  时,  ;当   时 ,
    ;BC段:该段上的弯矩值恒为  ;CD段:该段上的弯矩值恒为0;绘制出梁的弯矩图如图8-17(c)所示。
  由例8-5可以看出:在集中力偶作用处,剪力图无变化;弯矩图不连续,发生突变,突变的绝对值等于集中力偶的力偶矩数值。而且在梁上无荷载作用的区段,当剪力图为与x轴重合的直线(即剪力图为平行于x轴的直线,且数值为零)时,弯矩图是一条平行于x轴的直线;特殊情况下与x轴重合。
二、 用内力方程法绘制梁的内力图
返回
下一页
上一页
  【例8-6】绘制图8-18(a)所示简支梁在均布荷载作用下的剪力图和弯矩图。
  解:(1)求支座反力
  由对称关系可知:
 (↑)
图8-18
  (2)列剪力方程和弯矩方程
  以梁的左端点为x坐标原点,则有
(   )
(   )
二、 用内力方程法绘制梁的内力图
返回
下一页
上一页
  当  时,   ;当  时 ,   ;当
  (3)绘制剪力图和弯矩图
  梁的剪力方程为x的一次函数,剪力图为一条斜直线,需要确定两个控制截面的数值。
  当  时,    ;当  时,     ;
绘制出梁的剪力图如图8-18(b)所示。
  梁的弯矩方程为的二次函数,弯矩图为一条二次抛物线,至少需要确定三个控制截面的数值。
   时 ,    ;绘制出梁的弯矩图如图8-18
(c)所示。
