(共18张PPT)

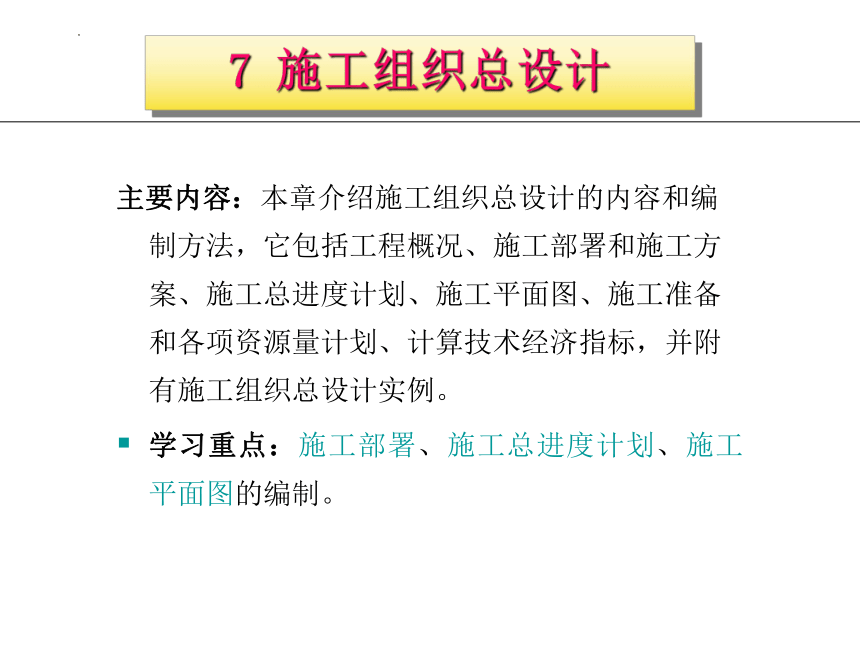

7 施工组织总设计
主要内容：本章介绍施工组织总设计的内容和编制方法，它包括工程概况、施工部署和施工方案、施工总进度计划、施工平面图、施工准备和各项资源量计划、计算技术经济指标，并附有施工组织总设计实例。
学习重点：施工部署、施工总进度计划、施工平面图的编制。

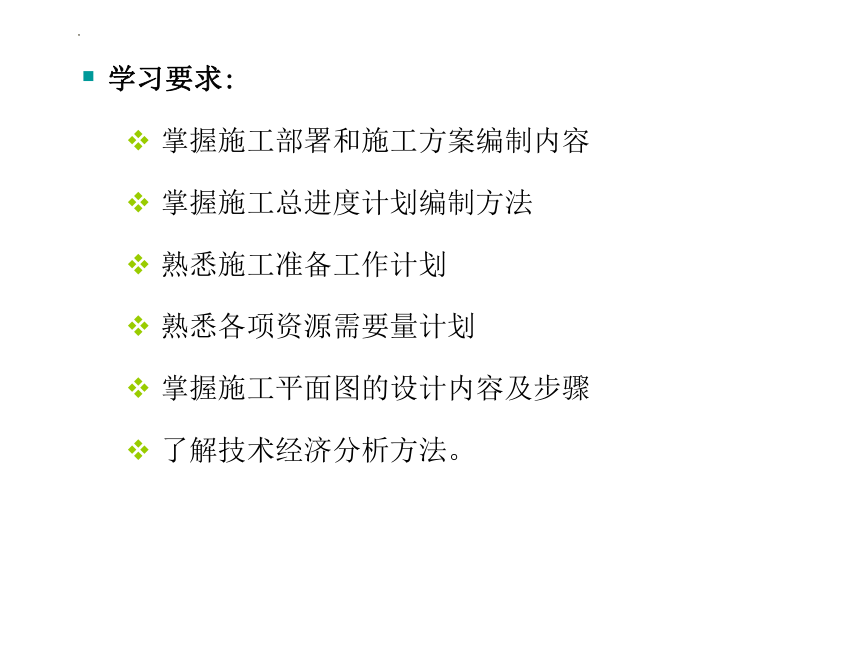

学习要求:
掌握施工部署和施工方案编制内容
掌握施工总进度计划编制方法
熟悉施工准备工作计划
熟悉各项资源需要量计划
掌握施工平面图的设计内容及步骤
了解技术经济分析方法。

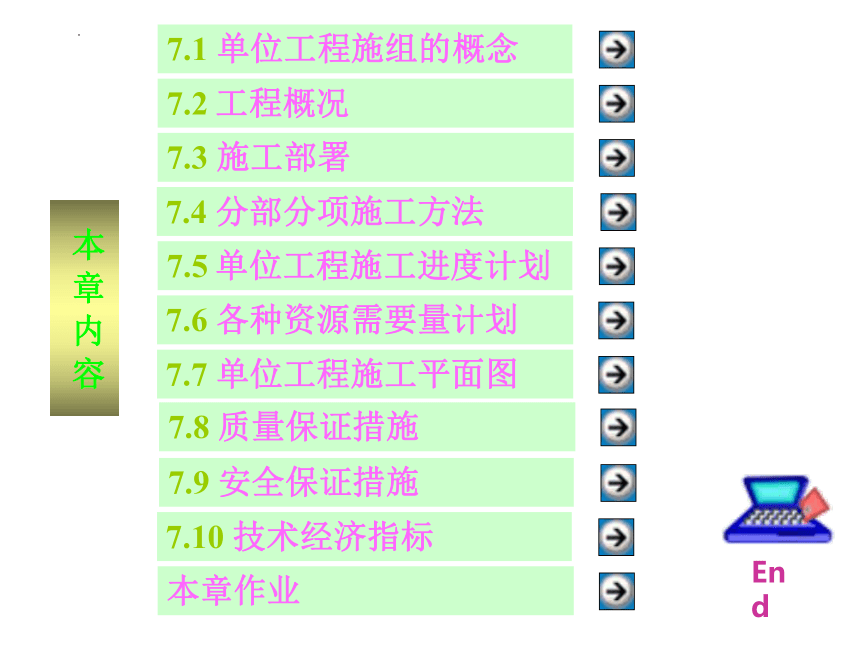

7.1 单位工程施组的概念
7.2 工程概况
7.3 施工部署
7.5 单位工程施工进度计划
本章作业
本 章 内 容
7.6 各种资源需要量计划
7.7 单位工程施工平面图
7.10 技术经济指标
End
7.4 分部分项施工方法
7.8 质量保证措施
7.9 安全保证措施

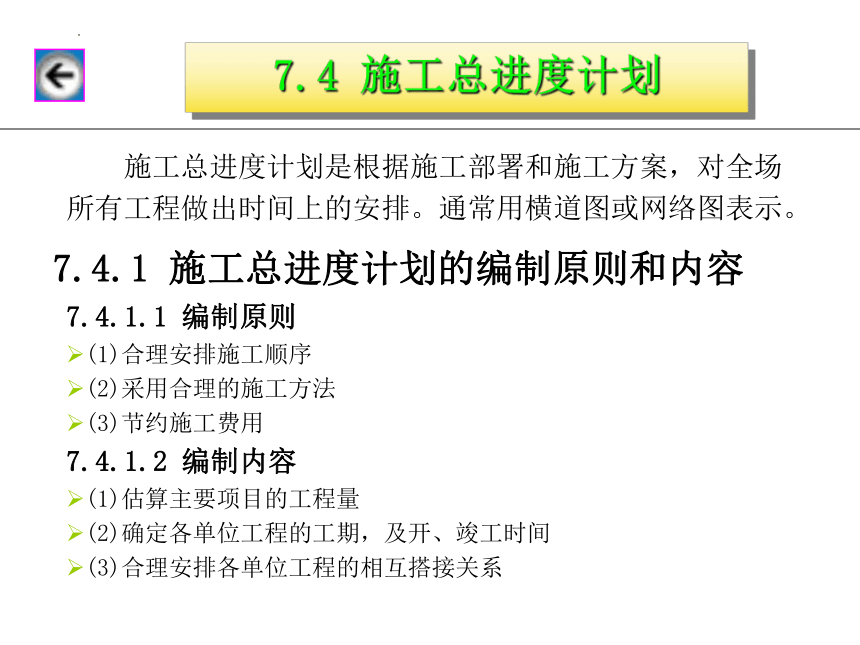

7.4 施工总进度计划
施工总进度计划是根据施工部署和施工方案，对全场所有工程做出时间上的安排。通常用横道图或网络图表示。
7.4.1.1 编制原则
(1)合理安排施工顺序
(2)采用合理的施工方法
(3)节约施工费用
7.4.1.2 编制内容
(1)估算主要项目的工程量
(2)确定各单位工程的工期，及开、竣工时间
(3)合理安排各单位工程的相互搭接关系
7.4.1 施工总进度计划的编制原则和内容

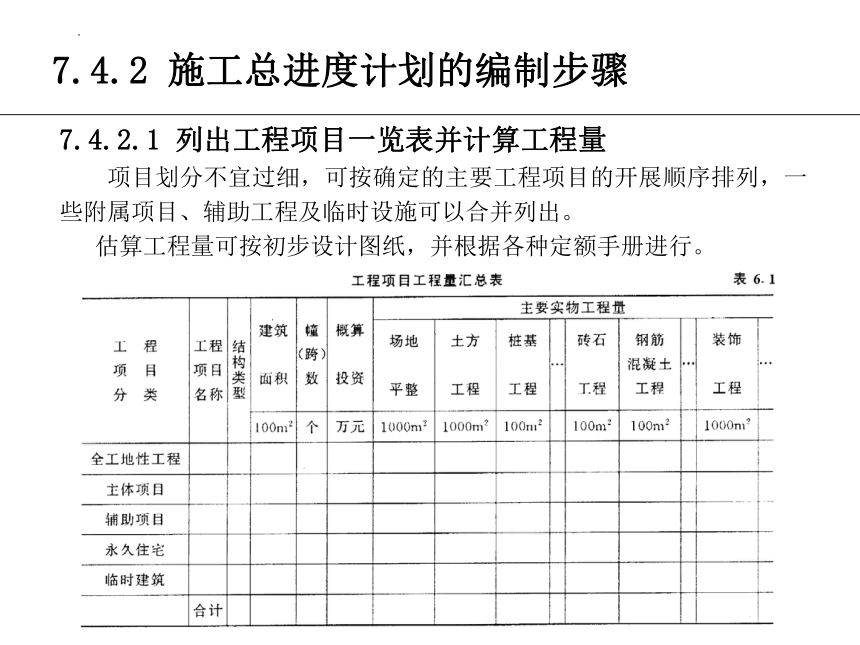

7.4.2 施工总进度计划的编制步骤
7.4.2.1 列出工程项目一览表并计算工程量
项目划分不宜过细，可按确定的主要工程项目的开展顺序排列，一些附属项目、辅助工程及临时设施可以合并列出。
估算工程量可按初步设计图纸，并根据各种定额手册进行。

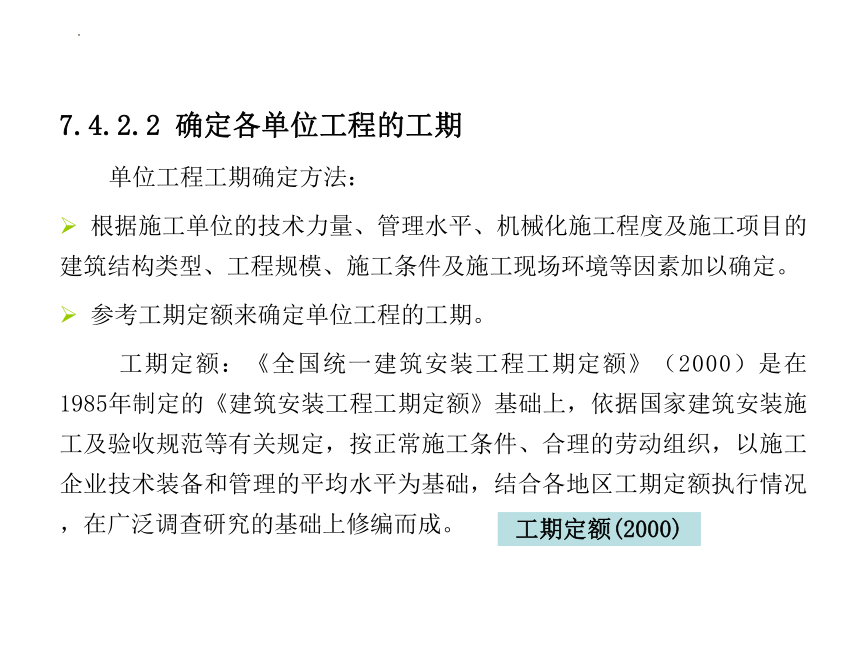

7.4.2.2 确定各单位工程的工期
单位工程工期确定方法：
根据施工单位的技术力量、管理水平、机械化施工程度及施工项目的建筑结构类型、工程规模、施工条件及施工现场环境等因素加以确定。
参考工期定额来确定单位工程的工期。
工期定额：《全国统一建筑安装工程工期定额》（2000）是在1985年制定的《建筑安装工程工期定额》基础上，依据国家建筑安装施工及验收规范等有关规定，按正常施工条件、合理的劳动组织，以施工企业技术装备和管理的平均水平为基础，结合各地区工期定额执行情况，在广泛调查研究的基础上修编而成。
工期定额(2000)

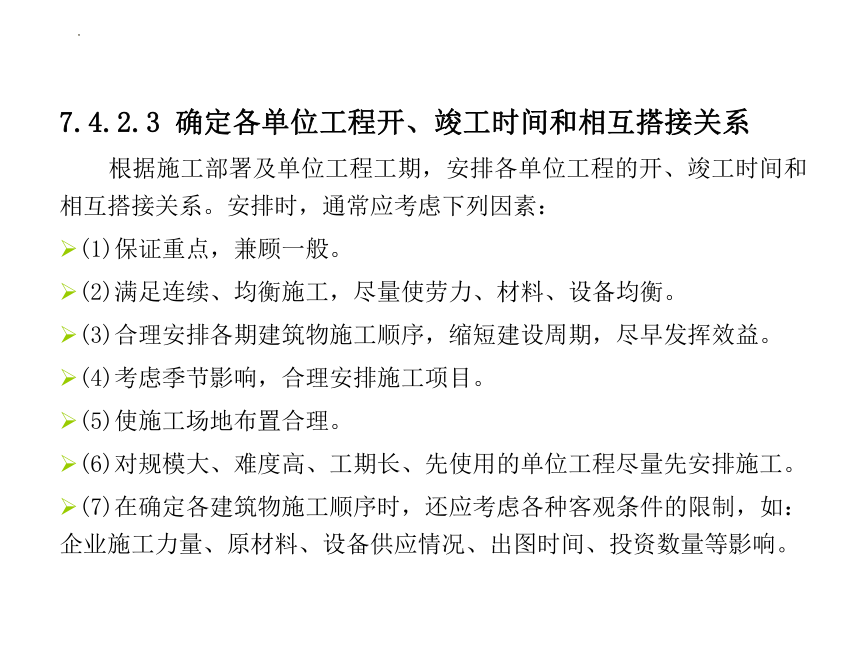

7.4.2.3 确定各单位工程开、竣工时间和相互搭接关系
根据施工部署及单位工程工期，安排各单位工程的开、竣工时间和相互搭接关系。安排时，通常应考虑下列因素：
(1)保证重点，兼顾一般。
(2)满足连续、均衡施工，尽量使劳力、材料、设备均衡。
(3)合理安排各期建筑物施工顺序，缩短建设周期，尽早发挥效益。
(4)考虑季节影响，合理安排施工项目。
(5)使施工场地布置合理。
(6)对规模大、难度高、工期长、先使用的单位工程尽量先安排施工。
(7)在确定各建筑物施工顺序时，还应考虑各种客观条件的限制，如：企业施工力量、原材料、设备供应情况、出图时间、投资数量等影响。
7.4.2.4 编制施工总进度计划
由于施工总进度计划只是起控制性作用，因此，不必考虑得很细致。当用横道图表达时，项目按工程开展顺序排列排，横道图表达各施工项目的开、竣工时间及其持续时间。施工总进度计划也可用网络图表达。
横道图的表格格式如表6．2所示。
7.6 各项资源需要量计划
7.5.1 劳动力需要量计划
7.5.2 主要材料需要量计划
7.5.3 施工机械需要量计划
7.6 施工总平面图
施工总平面图是拟建项目施工场地的总布置图。按照施工部署、施工方案和施工总进度计划的要求，规划布置整个施工现场的场内（外）交通道路、仓库、加工厂、搅拌站、临时房屋、临水、临电管网等内容。
一般施工总平面图的绘制比例为l：1000~1：2000。
7.6.1 施工总平面图的设计原则和内容
（略）
7.6.2 施工总平面图的设计步骤
设计步骤：引入场外交通道路→布置仓库→布置加工厂和搅拌站→布置内部运输道路→布置临时房屋→布置临水、电管网和其它动力设施→绘制施工总平面图。
7.6.2.1 引入场外交通道路
设计全场性施工总平面图时，首先应从考虑大宗材料、成品、半成品、设备等进入工地的运输方式入手。通常，考虑场外交通方式：
1)铁路运输；
2)水路运输；
3)公路运输。
7.6.2.2 仓库的布置
布置仓库时应结合场外交通方式，考虑以下几个方面因素：
1)铁路运输：仓库通常沿铁路线布置，并且要留有足够的装卸场地；
2)水路运输：一般应在码头附近设置运转仓库；
3)公路运输：仓库的布置较灵活。
7.6.2.3 加工厂和搅拌站的布置
1)混凝土搅拌站：采用集中、分散、集中与分散相结合布置方式；
2)预制件加工厂：尽量利用建设地区永久性加工厂；
3)钢筋加工厂：可集中或分散布置，视工地具体情况而定；
4)木材加工厂：设置与否，是集中还是分散设置，视具体情况而定。
5)金属结构、锻工、电焊和机修厂等应布置在一起。
7.6.2.4 布置场内运输道路
布置场内运输道路时，考虑以下几个方面因素：
1)考虑充分利用拟建的永久性道路系统；
2)道路应有足够的宽度和转弯半径，干线应采用环形布置；
3)选择合理的路面结构 。
7.6.2.5 布置场内临时设施（略）
7.6.2.6 布置管网和其它动力设施
临水、电应先进行计算、然后进行布置。
7.6.2.7 绘制施工总平面图
1)图幅一般选用l~2号图纸，比例一般采用l：1000或1：2000；
2)合理规划和设计图面，除了要反映现场的布置内容外，还要反映周围环境和面貌；
3)绘制建筑总平面图的有关内容。
7.7 施工组织总设计技术经济指标
施工组织总设计主要技术经济指标
(1)施工工期(建设项目从开工到全部投产使用的持续时间)
(3)劳动生产率(全员劳动生产率、非生产人员比例、劳动力不均衡系数)
(4)临时工程费用比
(5)机械化施工程度
(6)流水施工不均衡系数
(7)专业化施工水平
(8)节约三大材料百分比
(9)安全指标、质量指标。
7.8 施工组织总设计实例
施工组织总设计实例
见教材
本 章 小 结
施工组织总设计的编制对象是整个建设项目或建筑群，因此它与单位工程施工组织设计的区别在于前者是宏观的思路；无论是施方案，还是进度计划，或施工平面图，均以整个项目为对象，提出原则性的方案或意见。
