(共16张PPT)

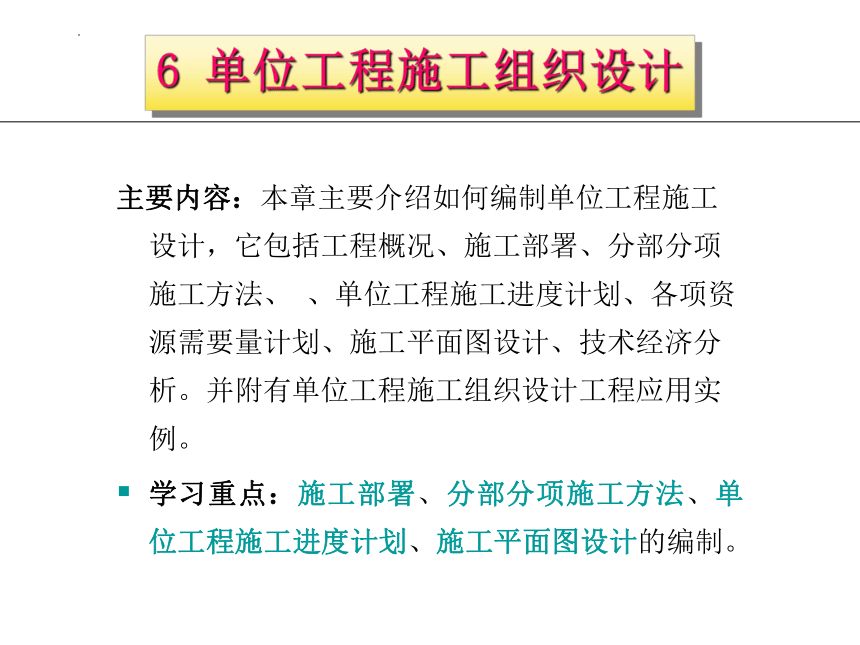

6 单位工程施工组织设计
主要内容：本章主要介绍如何编制单位工程施工设计，它包括工程概况、施工部署、分部分项施工方法、 、单位工程施工进度计划、各项资源需要量计划、施工平面图设计、技术经济分析。并附有单位工程施工组织设计工程应用实例。
学习重点：施工部署、分部分项施工方法、单位工程施工进度计划、施工平面图设计的编制。

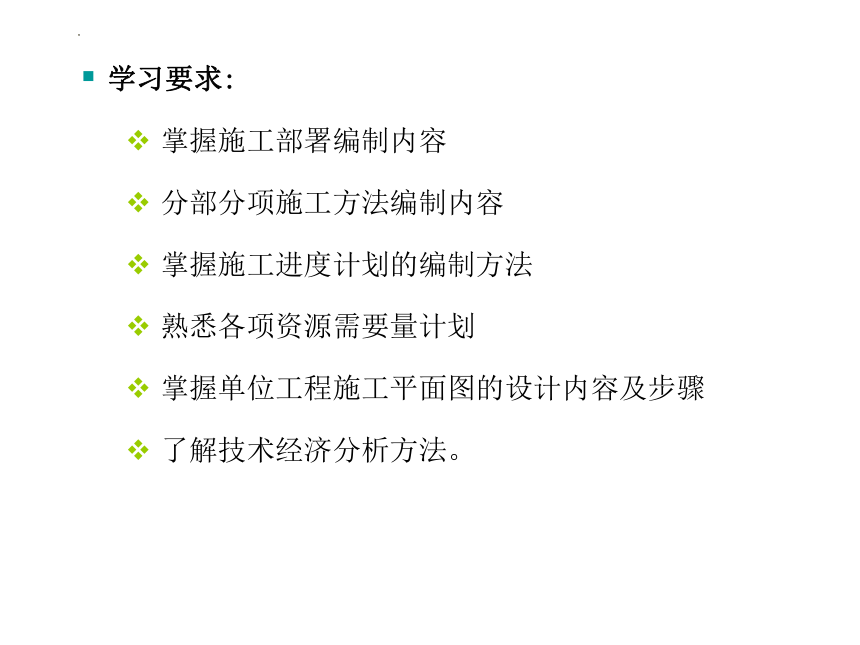

学习要求:
掌握施工部署编制内容
分部分项施工方法编制内容
掌握施工进度计划的编制方法
熟悉各项资源需要量计划
掌握单位工程施工平面图的设计内容及步骤
了解技术经济分析方法。

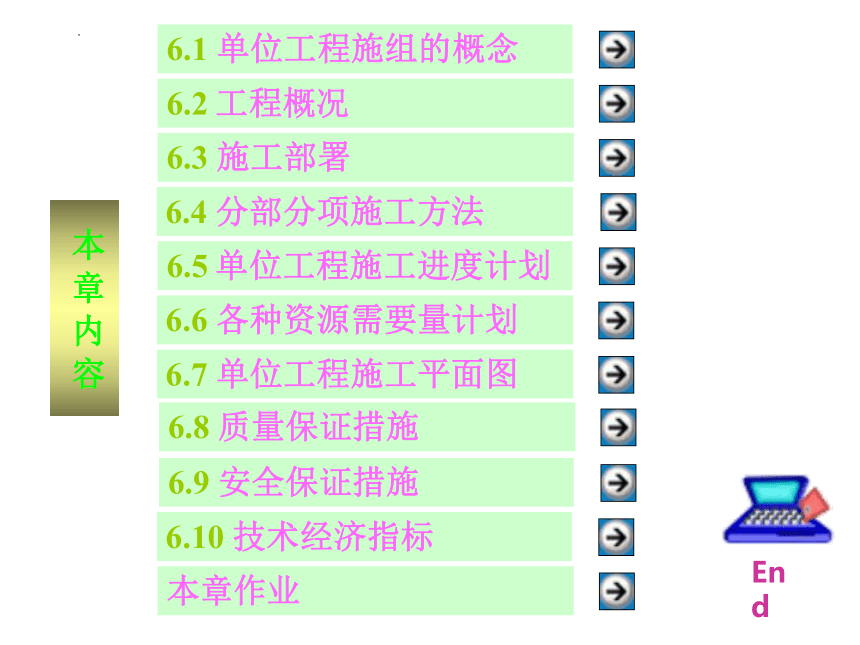

6.1 单位工程施组的概念
6.2 工程概况
6.3 施工部署
6.5 单位工程施工进度计划
本章作业
本 章 内 容
6.6 各种资源需要量计划
6.7 单位工程施工平面图
6.10 技术经济指标
End
6.4 分部分项施工方法
6.8 质量保证措施
6.9 安全保证措施

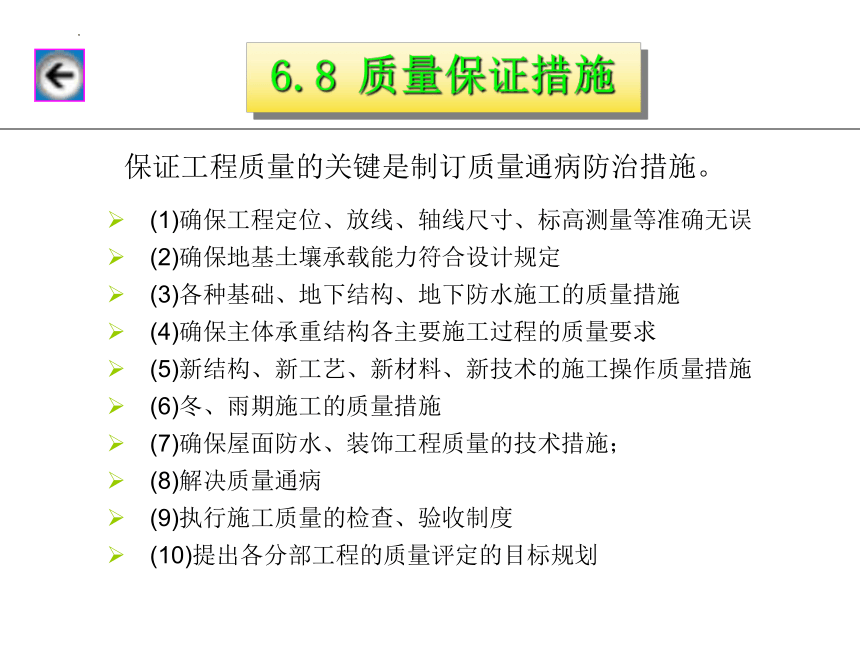

6.8 质量保证措施
保证工程质量的关键是制订质量通病防治措施。
(1)确保工程定位、放线、轴线尺寸、标高测量等准确无误
(2)确保地基土壤承载能力符合设计规定
(3)各种基础、地下结构、地下防水施工的质量措施
(4)确保主体承重结构各主要施工过程的质量要求
(5)新结构、新工艺、新材料、新技术的施工操作质量措施
(6)冬、雨期施工的质量措施
(7)确保屋面防水、装饰工程质量的技术措施；
(8)解决质量通病
(9)执行施工质量的检查、验收制度
(10)提出各分部工程的质量评定的目标规划

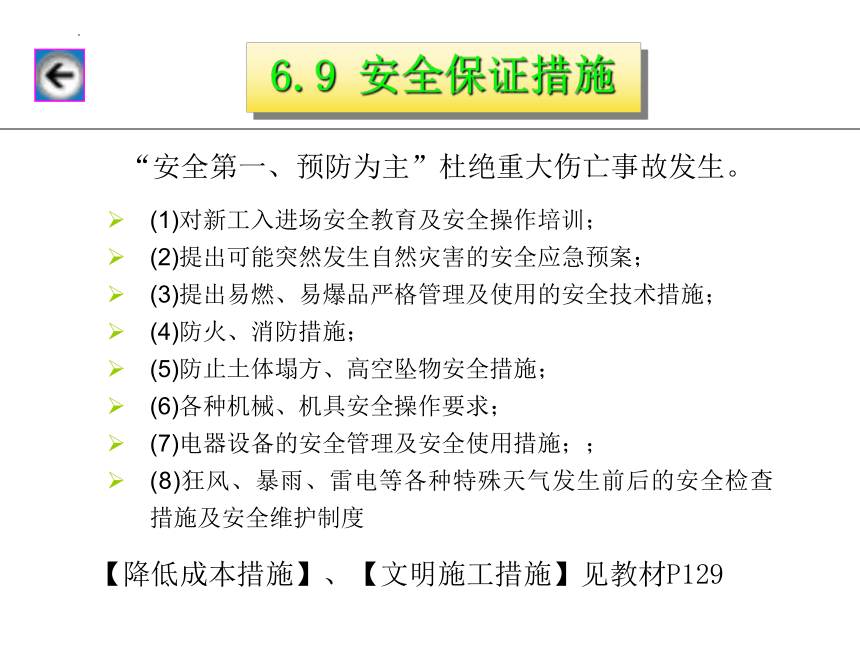

6.9 安全保证措施
“安全第一、预防为主”杜绝重大伤亡事故发生。
(1)对新工入进场安全教育及安全操作培训；
(2)提出可能突然发生自然灾害的安全应急预案；
(3)提出易燃、易爆品严格管理及使用的安全技术措施；
(4)防火、消防措施；
(5)防止土体塌方、高空坠物安全措施；
(6)各种机械、机具安全操作要求；
(7)电器设备的安全管理及安全使用措施；；
(8)狂风、暴雨、雷电等各种特殊天气发生前后的安全检查措施及安全维护制度
【降低成本措施】、【文明施工措施】见教材P129

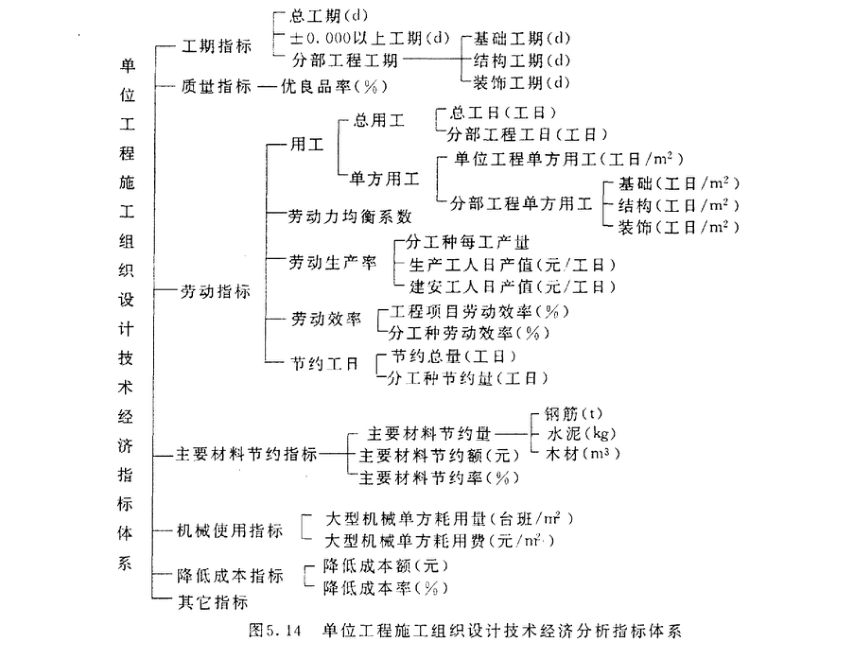

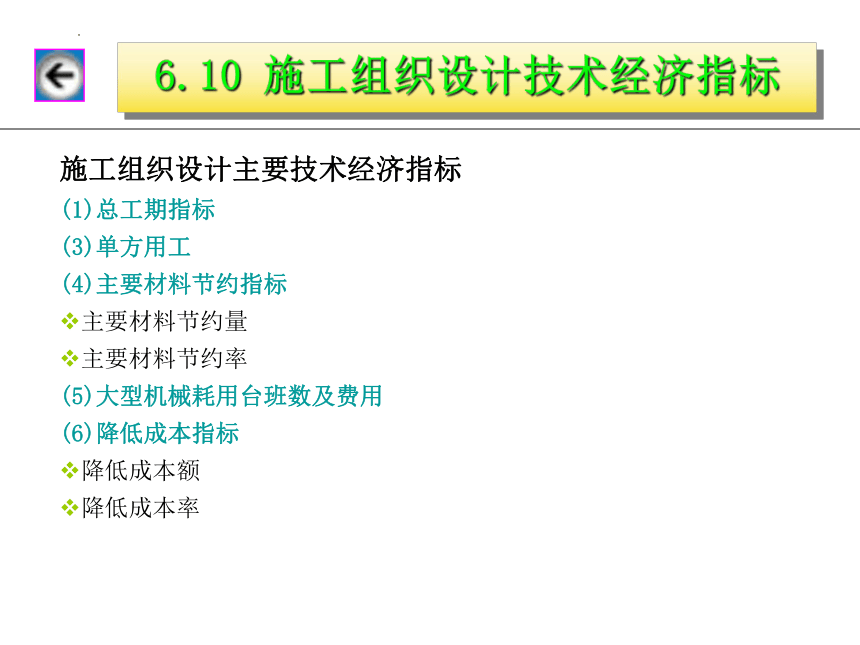

6.10 施工组织设计技术经济指标
施工组织设计主要技术经济指标
(1)总工期指标
(3)单方用工
(4)主要材料节约指标
主要材料节约量
主要材料节约率
(5)大型机械耗用台班数及费用
(6)降低成本指标
降低成本额
降低成本率
6.11 施工组织设计版式要求
综合实训《施工组织设计》版式要求：
(1)封面
封面内容包括工程名称，编制人、审核人和审批人签字，企业名称，编制日期。
(2)纸张
文字部分宜用A4纸
横道图、网络图和其它图形部分采用A4或A3
(3)页边距
上、下、左、右侧页边距宜为25㎜；
装订线应在左侧，其距离宜为8㎜；
页眉边距宜为15㎜，页脚边距宜为17.5㎜。
(4)字体、字号、字符间距和段落间距
正文部分的字体宜采用小四宋体常规字形；
正文部分的标题字体宜采用四号宋体常规加粗字型；
正文部分的字符间距宜采用标准值；
正文部分的段落间距宜采用固定值26磅。
(5)页码
除证书复印件外的A4纸页码宜连续编排；
页码位置宜位于页脚右侧；
A3纸可不编排页码
(6)章节条款编排顺序
每章的第一页可分开，打上该章节的名称；
章、节题目宜居中，文章中的各种小标题应醒目。
(7)表格的位置
表格宜放置在靠近相关正文的地方。
表格需有表名和表序号，表名宜居中，表序号宜写在表名前；
表内文字五号字，表号按章、节编号，续表号在放在表的右上角。
(8)插图位置和绘图
插图宜放置在靠近相关正文的地方。
插图有图名和按章、节编号，图号和图名应写在图下居中，图号在图名前面，字号五号字。
绘图可采用CAD进行绘制 。
工程名称×××
（宋体小二号字加粗）
施工组织设计
（宋体小初号字加粗）
编制人： ××× （宋体三号字）
审核人： ××× （宋体三号字）
审批人： ××× （宋体三号字）
企业名称：×××（宋体三号字加粗）
编制日期：×××（宋体三号字加粗）
施工组织设计中的章节条款层次样式
1 ××××…(居中)占一行(章)
1.1 ××××…(居中)占一行(节)
1.1.1 ××××……………………占一行(条)
1.1.1.1 ××××…………占一行或接排(款)
(1) ××××××
×××……………………………接排或不接排
1) ××××
×××………………………………………接排
A) ××××
×××………………………………………接排
×××××(比正文文字小一号)
× × × × × ××××(比正文文字小一号)
表×.×.× 名称××××× (与正文同字号)
续表 ×.×.×
6.12 单位工程施工组织设计实例
单位工程施工组织设计实例
见教材
本 章 小 结
编制单位工程施工组织的关键：
(1) 施工部署；
(2) 确定分部分项施工方法；
(3) 运用网络技术和横道图编制进度计划；
(4) 编制准备计划、资源需要量计划；
(5) 布置施工平面图；
(6) 制定各种技术组织措施。
