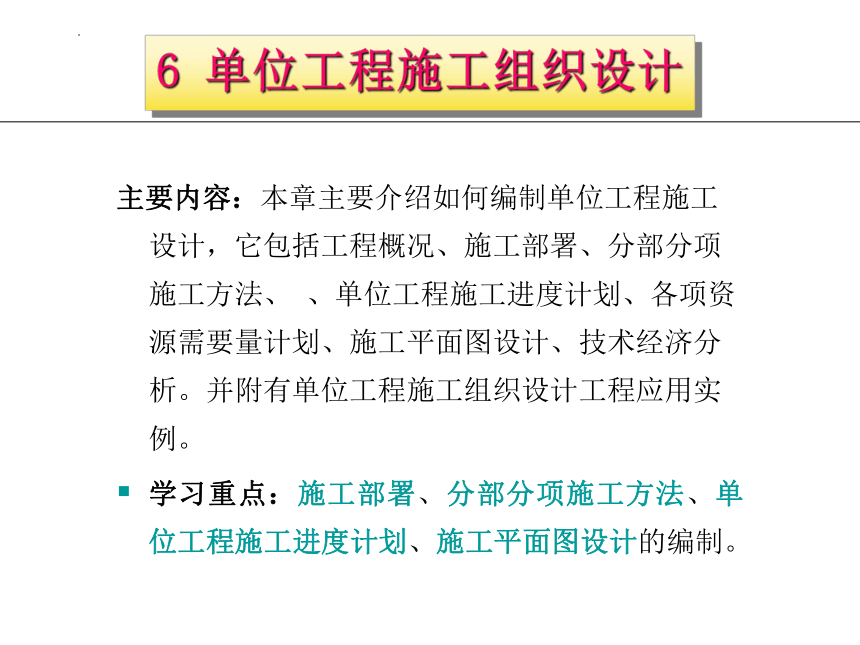

6 单位工程施工组织设计
主要内容：本章主要介绍如何编制单位工程施工设计，它包括工程概况、施工部署、分部分项施工方法、 、单位工程施工进度计划、各项资源需要量计划、施工平面图设计、技术经济分析。并附有单位工程施工组织设计工程应用实例。
学习重点：施工部署、分部分项施工方法、单位工程施工进度计划、施工平面图设计的编制。

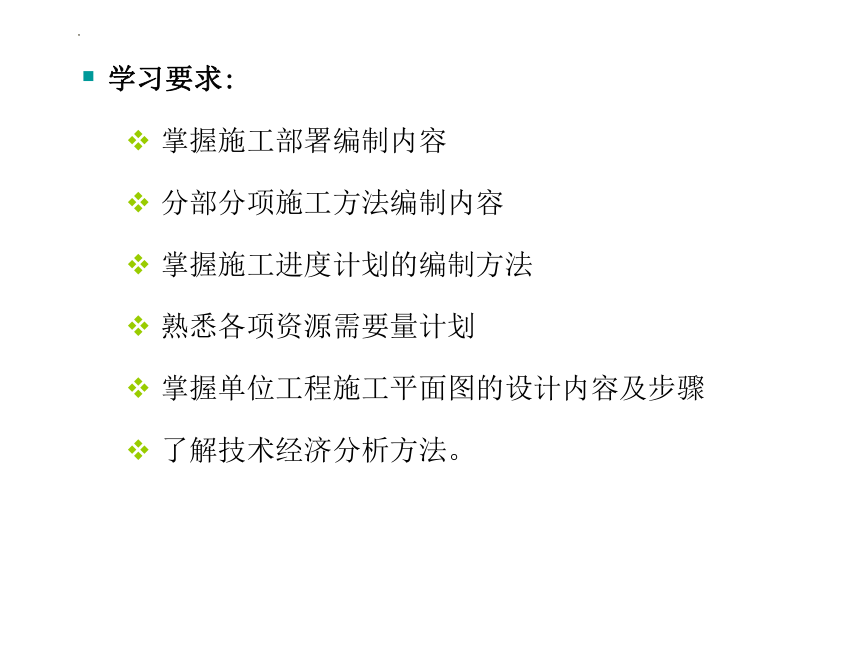

学习要求:
掌握施工部署编制内容
分部分项施工方法编制内容
掌握施工进度计划的编制方法
熟悉各项资源需要量计划
掌握单位工程施工平面图的设计内容及步骤
了解技术经济分析方法。

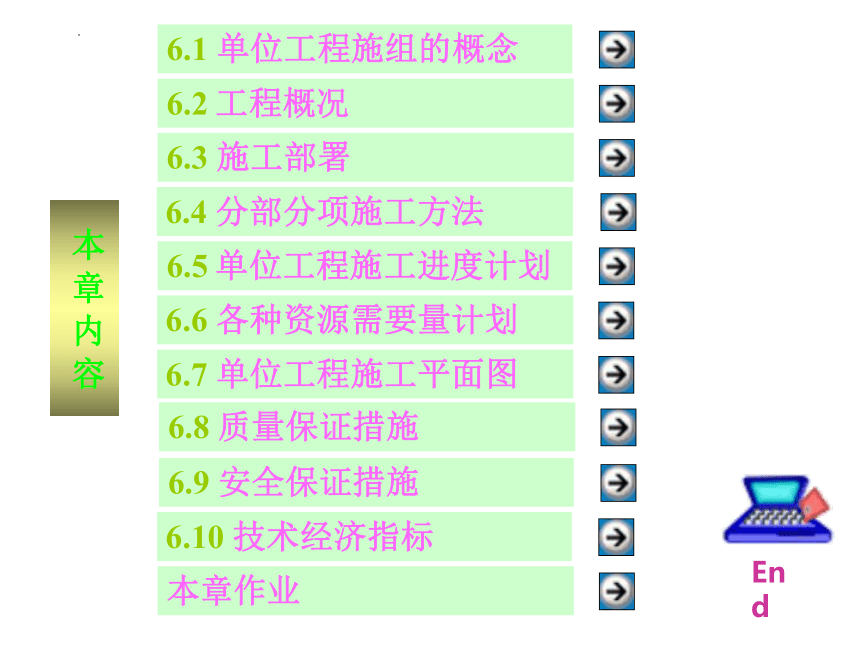

6.1 单位工程施组的概念
6.2 工程概况
6.3 施工部署
6.5 单位工程施工进度计划
本章作业
本 章 内 容
6.6 各种资源需要量计划
6.7 单位工程施工平面图
6.10 技术经济指标
End
6.4 分部分项施工方法
6.8 质量保证措施
6.9 安全保证措施

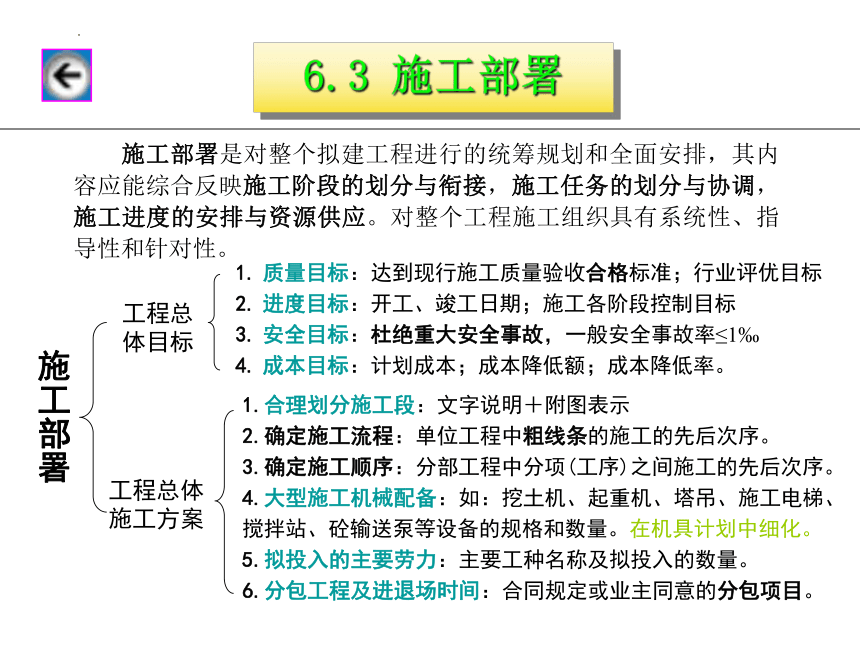

6.3 施工部署
施工部署是对整个拟建工程进行的统筹规划和全面安排，其内容应能综合反映施工阶段的划分与衔接，施工任务的划分与协调，施工进度的安排与资源供应。对整个工程施工组织具有系统性、指导性和针对性。
施工部署
工程总体目标
工程总体施工方案
1. 质量目标：达到现行施工质量验收合格标准；行业评优目标
2. 进度目标：开工、竣工日期；施工各阶段控制目标
3. 安全目标：杜绝重大安全事故，一般安全事故率≤1‰
4. 成本目标：计划成本；成本降低额；成本降低率。
1.合理划分施工段：文字说明＋附图表示
2.确定施工流程：单位工程中粗线条的施工的先后次序。
3.确定施工顺序：分部工程中分项(工序)之间施工的先后次序。
4.大型施工机械配备：如：挖土机、起重机、塔吊、施工电梯、搅拌站、砼输送泵等设备的规格和数量。在机具计划中细化。
5.拟投入的主要劳力：主要工种名称及拟投入的数量。
6.分包工程及进退场时间：合同规定或业主同意的分包项目。

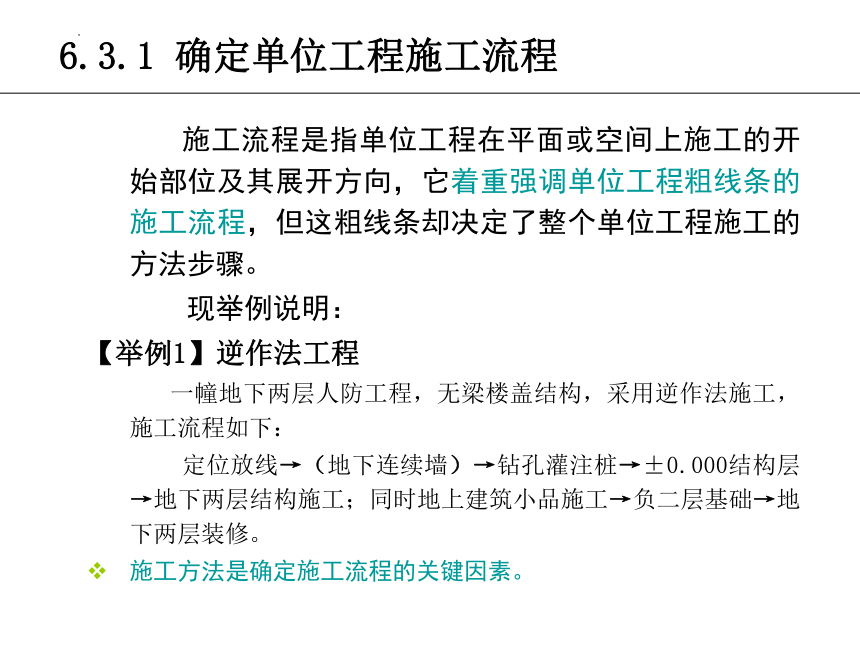

6.3.1 确定单位工程施工流程
施工流程是指单位工程在平面或空间上施工的开始部位及其展开方向，它着重强调单位工程粗线条的施工流程，但这粗线条却决定了整个单位工程施工的方法步骤。
现举例说明：
【举例1】逆作法工程
一幢地下两层人防工程，无梁楼盖结构，采用逆作法施工，施工流程如下：
定位放线→（地下连续墙）→钻孔灌注桩→±0.000结构层→地下两层结构施工；同时地上建筑小品施工→负二层基础→地下两层装修。
施工方法是确定施工流程的关键因素。

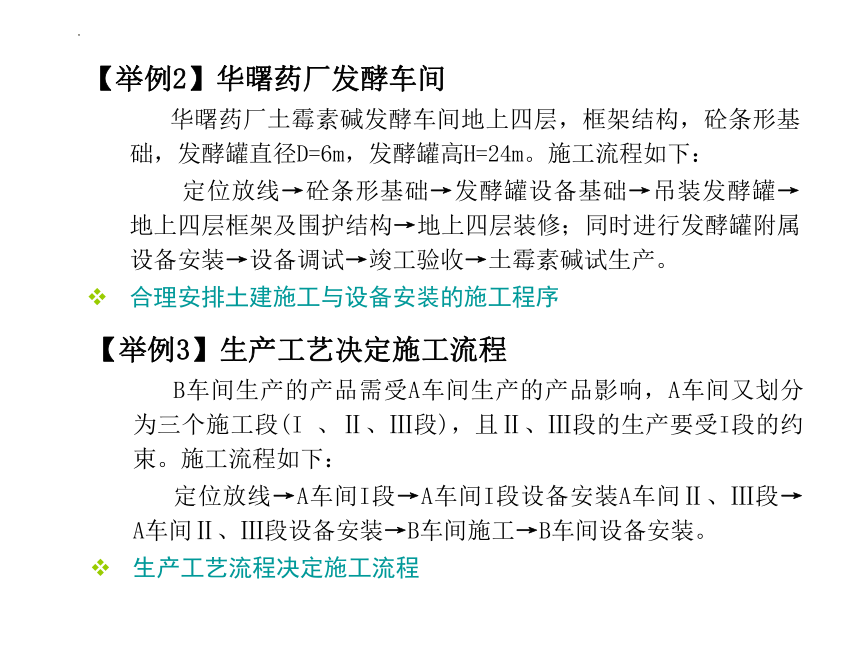

【举例2】华曙药厂发酵车间
华曙药厂土霉素碱发酵车间地上四层，框架结构，砼条形基础，发酵罐直径D=6m，发酵罐高H=24m。施工流程如下：
定位放线→砼条形基础→发酵罐设备基础→吊装发酵罐→地上四层框架及围护结构→地上四层装修；同时进行发酵罐附属设备安装→设备调试→竣工验收→土霉素碱试生产。
合理安排土建施工与设备安装的施工程序
【举例3】生产工艺决定施工流程
B车间生产的产品需受A车间生产的产品影响，A车间又划分为三个施工段(I 、Ⅱ、Ⅲ段)，且Ⅱ、Ⅲ段的生产要受I段的约束。施工流程如下：
定位放线→A车间I段→A车间I段设备安装A车间Ⅱ、Ⅲ段→ A车间Ⅱ、Ⅲ段设备安装→B车间施工→B车间设备安装。
生产工艺流程决定施工流程

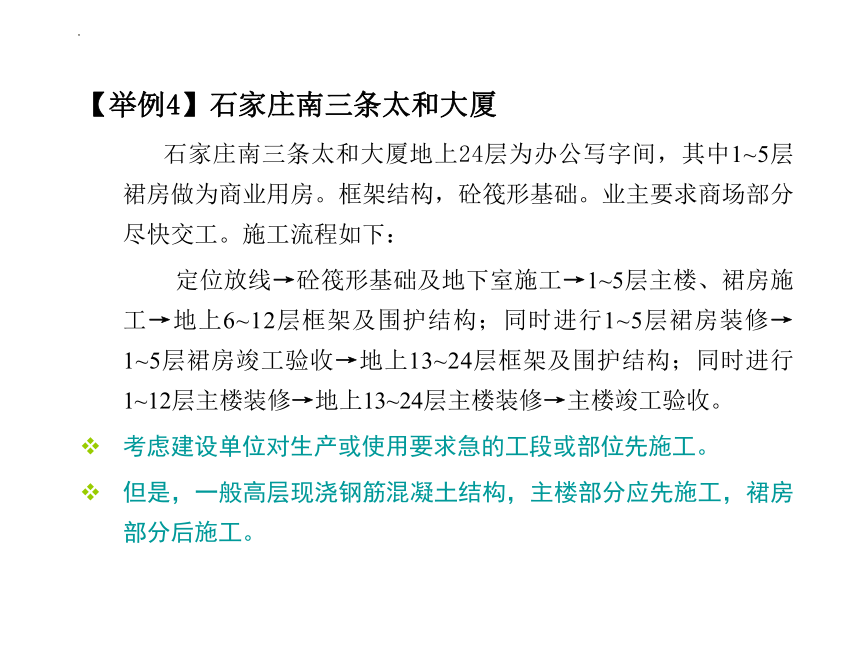

【举例4】石家庄南三条太和大厦
石家庄南三条太和大厦地上24层为办公写字间，其中1~5层裙房做为商业用房。框架结构，砼筏形基础。业主要求商场部分尽快交工。施工流程如下：
定位放线→砼筏形基础及地下室施工→1~5层主楼、裙房施工→地上6~12层框架及围护结构；同时进行1~5层裙房装修→ 1~5层裙房竣工验收→地上13~24层框架及围护结构；同时进行1~12层主楼装修→地上13~24层主楼装修→主楼竣工验收。
考虑建设单位对生产或使用要求急的工段或部位先施工。
但是，一般高层现浇钢筋混凝土结构，主楼部分应先施工，裙房部分后施工。
【举例5】石家庄一宫改造工程
石家庄一宫改造工程，建筑面积30000m2，主楼部分（ I 、Ⅱ、Ⅲ区）地上6层，地下1层。框架结构，人工扩底墩砼桩基础；广场部分为半圆形，地下1层车库，框架结构，砼独立基础。施工现场狭小，无施工场区。施工流程如下：
定位放线→主楼部分土方施工(广场部分做临时施工现场)→人工扩底墩砼桩基础及主楼地下室→主楼1~6层主体结构→广场部分主体结构；同时进行主楼2~6层装修(主楼1层做临时施工现场)→主楼1层装修、广场部分装修→竣工验收。
现场条件决定施工流程。
【举例6】一般多层砖混结构
一般多层砖混结构房屋，施工流程如下：
定位放线→基础施工→(地下室施工)→主体结构→建筑屋面→内外装修→竣工验收。
一般地正作法施工程序
【举例7】一般多层框架结构
一般多层框架结构房屋，施工流程如下：
定位放线→基础施工→(地下室施工)→主体结构→建筑屋面→内外装修→竣工验收。
一般地正作法施工程序
6.3.2 确定分部工程施工顺序
施工顺序是指分部工程中分项(或工序)之间施工的先后次序。
确定施工顺序时，一般应考虑以下因素：
(1)遵循施工程序。
(2)符合施工工艺要求。
(3)与施工方法协调一致。
(4)按照施工组织的要求。
(5)考虑施工安全和质量。
(6)受当地气候条件影响。
6.3.2.1 多层砖混结构住宅的施工顺序
6.3.2.2 多层全现浇钢筋混凝土框架结构房屋的施工顺序
6.3.2.3 浇装配式钢筋混凝土单层工业厂房的施工顺序
6.4 分部分项工程施工方法
分部分项工程施工方法应涵盖工程项目的各个专业。同时，可根据工程特点和企业管理水平，将施工的重点和难点详细编写。而对于常规做法和工人熟悉的分项，则不必详细拟订，只提出应注意的特殊问题即可。
总之，分部分项工程施工方法应作为编写各专项方案或技术交底的指导性文件，各专项施工方案或技术交底的内容应全面，编写深度应满足操作要求。
分部分项工程施工设计又称为“专项施工方案”。针对施工难度较大或技术较复杂、工程规模大的分项工程。
编制对象：例如：复杂基础工程、特大构件吊装、大型土方工程、厚大体积混凝土、深基坑降水与支护结构、模板工程、脚手架工程等，以及采用新技术、新工艺、新结构、新材料或在特殊气候条件下施工的项目为对象编制的，是针对性特别强的施工方案。
编制性质：可操作性、具体性、针对性
6.4.1 分部分项工程施工方法
1. 各分项施工方法的内容：
1 施工准备；
2 材料构件；
3 机具设备；
4 工艺流程；
5 操作要点；
6 检验检测；
7 质量标准；
8 安全环保；
9 成品保护。
2. 各分项施工方法的编写要求：
1 应涵盖工程项目的各个专业；
2 对“四新” 工程(新结构、新工艺、新材料、新技术)、重点和难点分项工程应详细编写；
3 编写内容可参考《分部分项工程施工工艺标准》；
4 好的施组应图文并茂；重要模板分项应有强度、刚度验算。
6.4.2 分部分项工程施工工艺标准
中国建筑工程总公司编制《建筑施工工艺标准》，按新规范编制，可以说是最新的版本了。
地基与基础工程施工工艺标准
混凝土结构工程施工工艺标准
钢结构工程施工工艺标准
建筑砌体工程施工工艺标准
建筑地面工程施工工艺标准
建筑防水工程施工工艺标准
屋面工程施工工艺标准
建筑装饰装修工程施工工艺标准
给排水与采暖工程施工工艺标准
建筑电气工程施工工艺标准
通风空调工程施工工艺标准
电梯工程施工工艺标准
