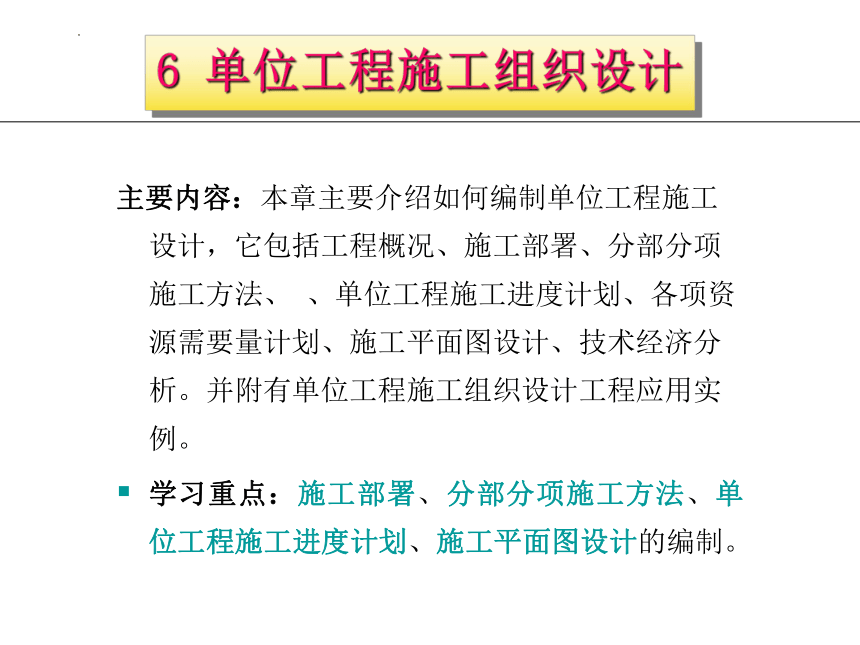

6 单位工程施工组织设计
主要内容：本章主要介绍如何编制单位工程施工设计，它包括工程概况、施工部署、分部分项施工方法、 、单位工程施工进度计划、各项资源需要量计划、施工平面图设计、技术经济分析。并附有单位工程施工组织设计工程应用实例。
学习重点：施工部署、分部分项施工方法、单位工程施工进度计划、施工平面图设计的编制。

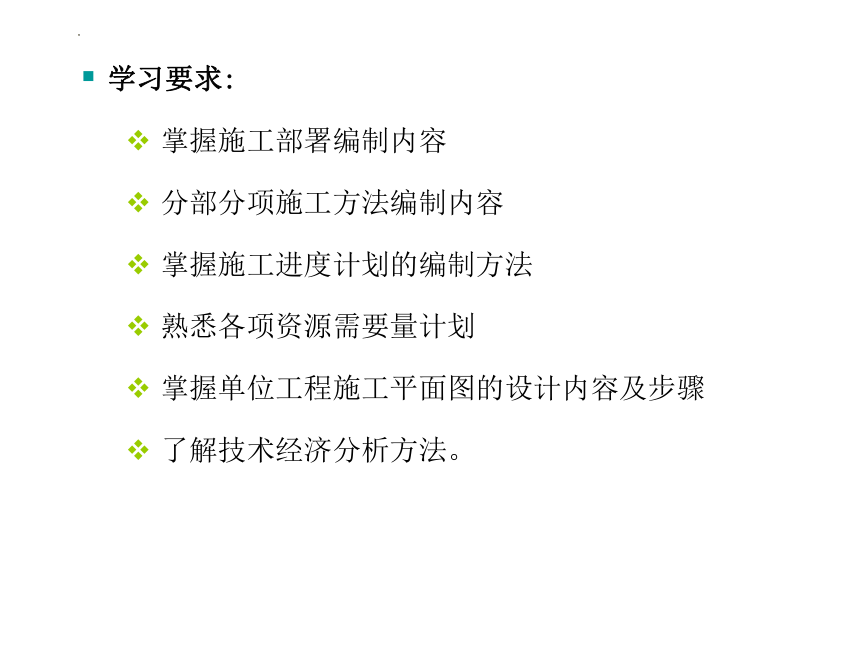

学习要求:
掌握施工部署编制内容
分部分项施工方法编制内容
掌握施工进度计划的编制方法
熟悉各项资源需要量计划
掌握单位工程施工平面图的设计内容及步骤
了解技术经济分析方法。

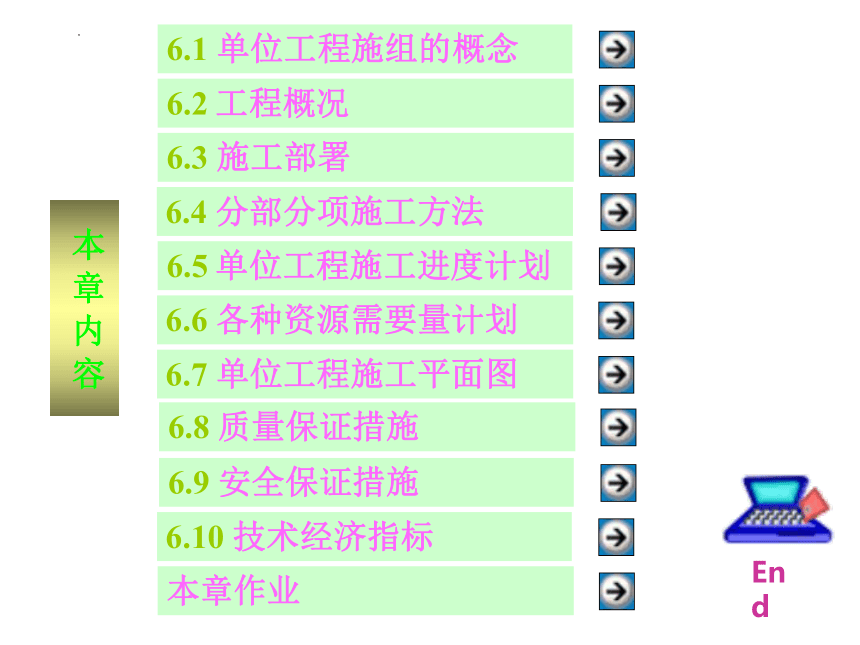

6.1 单位工程施组的概念
6.2 工程概况
6.3 施工部署
6.5 单位工程施工进度计划
本章作业
本 章 内 容
6.6 各种资源需要量计划
6.7 单位工程施工平面图
6.10 技术经济指标
End
6.4 分部分项施工方法
6.8 质量保证措施
6.9 安全保证措施

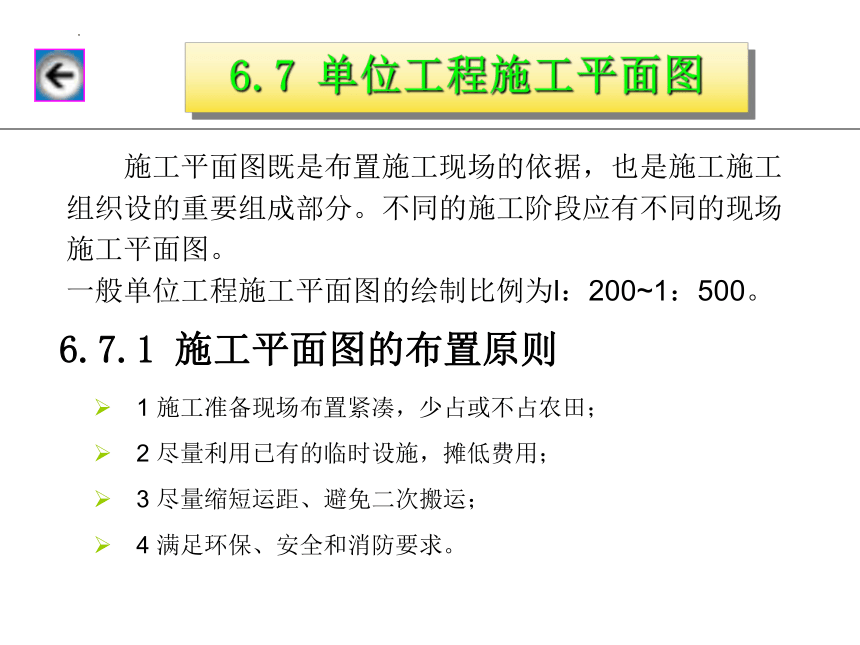

6.7 单位工程施工平面图
施工平面图既是布置施工现场的依据，也是施工施工组织设的重要组成部分。不同的施工阶段应有不同的现场施工平面图。
一般单位工程施工平面图的绘制比例为l：200~1：500。
6.7.1 施工平面图的布置原则
1 施工准备现场布置紧凑，少占或不占农田；
2 尽量利用已有的临时设施，摊低费用；
3 尽量缩短运距、避免二次搬运；
4 满足环保、安全和消防要求。

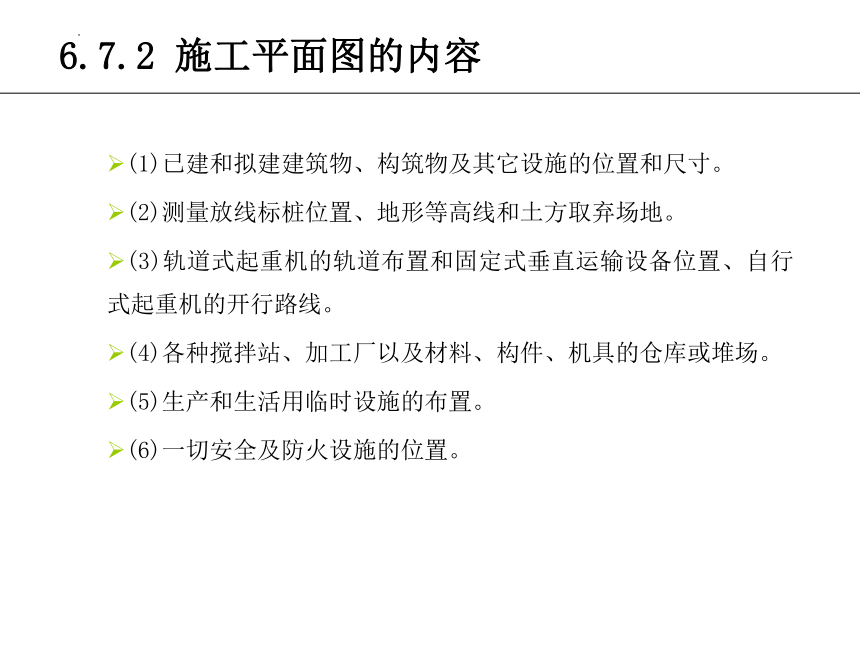

6.7.2 施工平面图的内容
(1)已建和拟建建筑物、构筑物及其它设施的位置和尺寸。
(2)测量放线标桩位置、地形等高线和土方取弃场地。
(3)轨道式起重机的轨道布置和固定式垂直运输设备位置、自行式起重机的开行路线。
(4)各种搅拌站、加工厂以及材料、构件、机具的仓库或堆场。
(5)生产和生活用临时设施的布置。
(6)一切安全及防火设施的位置。

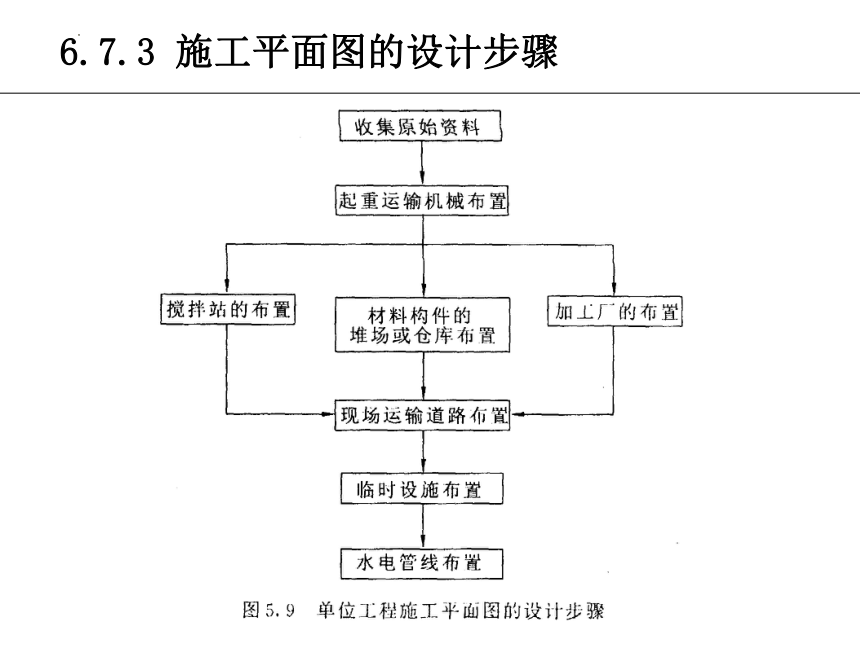

6.7.3 施工平面图的设计步骤

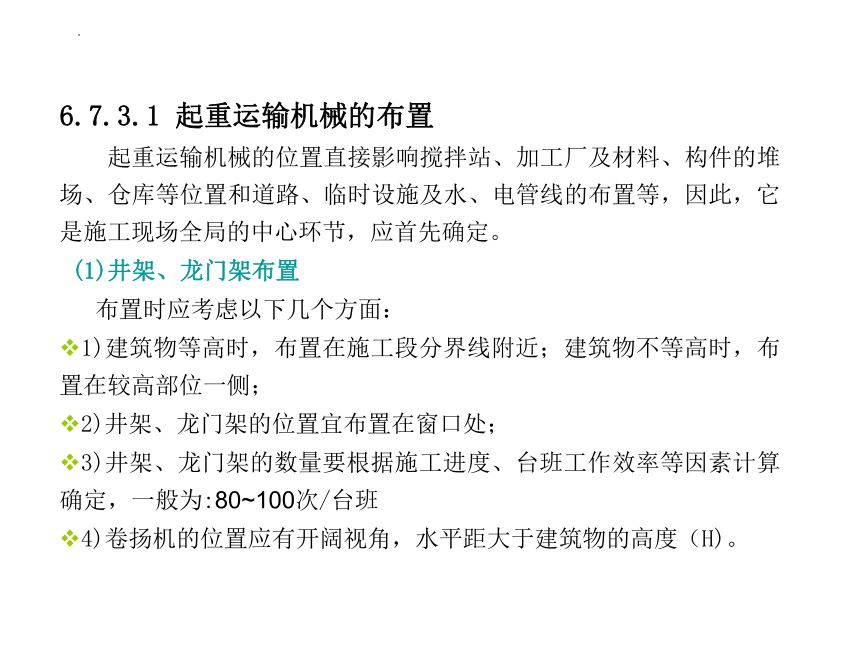

6.7.3.1 起重运输机械的布置
起重运输机械的位置直接影响搅拌站、加工厂及材料、构件的堆场、仓库等位置和道路、临时设施及水、电管线的布置等，因此，它是施工现场全局的中心环节，应首先确定。
(1)井架、龙门架布置
布置时应考虑以下几个方面：
1)建筑物等高时，布置在施工段分界线附近；建筑物不等高时，布置在较高部位一侧；
2)井架、龙门架的位置宜布置在窗口处；
3)井架、龙门架的数量要根据施工进度、台班工作效率等因素计算确定，一般为:80~100次/台班
4)卷扬机的位置应有开阔视角，水平距大于建筑物的高度（H)。
(2) 塔式起重机的布置
1）塔吊的平面布置
根据建筑物四周的现场条件及工程特点布置；
轨道式塔吊一般沿建筑物的长向布置；
固定式塔吊一般在建筑物的中央布置；
2）绘出塔吊服务范围
轨道式塔吊：以塔吊轨道两端为圆心，以最大回转半径为半径划出两个半圆形，再连接两个半圆，即为塔吊服务范围。
固定式塔吊：以塔吊中心为圆心，以最大回转半径为半径划圆。
布置多部固定式塔吊时，塔吊的服务范围不应交叉；若少量交叉时，塔吊应在起重高度范围内相互错开。
建筑物平面均应在塔吊服务范围以内，避免“死角”。
6.7.3.2 搅拌站、加工棚、仓库及材料堆放的布置
(1) 搅拌站的布置
1)尽量布置在垂直运输机械附近，出料斗在塔吊回转半径之内；
2)砂石堆场距离搅拌站越近越好，并在附近能布置水泥库 ；
3)附近应布置道路，以便砂石进场及拌合物的运输；
4)有特大体积混凝土施工时，其搅拌机尽可能靠近使用地点。
(2) 加工棚的布置
1)木工棚、钢筋棚设在建筑物四周稍远处，并有材料及半成品堆场。
2)石灰及淋灰池可根据情况布置在砂浆搅拌机附近。
3)沥青灶应选择较空的场地，远离易燃品仓库，并布置在下风向。
(3) 仓库及材料场地的布置
1)同一场地可供多种材料或构件堆放，如先堆砖，后推门窗等。
2)水泥库应选择地势较高、排水方便、靠近搅拌机的地方；
3)砂、石尽可能布置在搅拌机后台附近，不同规格应分别堆放。
4)预制构件应布置在起重机械服务范围之内等。
6.7.3.3 现场道路的布置
尽可能利用永久性道路；
临时道路应做硬化处理；
最好围绕建筑物布置成一条环形道路，方便回转调头；
道路宽度:单行道不小于3～3.5m，双行道不小于5.5～6m；
道路两侧设置排水沟。
6.7.3.4 临时设施的布置
生产性临时设施主要包括各种材料具仓库、加工栅等，其布置已述；
生活性临时设施布置时，应考虑使用方便，不妨碍交通，并符合防火保安要求。
门卫室在工地出入口处。
6.7.3.5 水、电管网的布置
(1) 施工供水管网的布置
应先进行用水量、管径计算、然后进行布置；
一般地，总管径为lOOmm，支管径为40mm或25mm；
工地内要设置消防栓，距离建筑物5m～25m ；
高层建筑施工用水应设置蓄水池和加压泵。
(2) 施工供水管网的布置
施工用电设计应包括用电量计算、电源选择、电力系统选择和配置；
施工用电必须采用“三相五线制”；
各种用电设备应采用“一机一闸一保护”；
供电线路跨过材料、构件堆场时，应有足够的安全架空距离
变压器采用木质脚手架围护。
