01
投影的概念
投影的概念

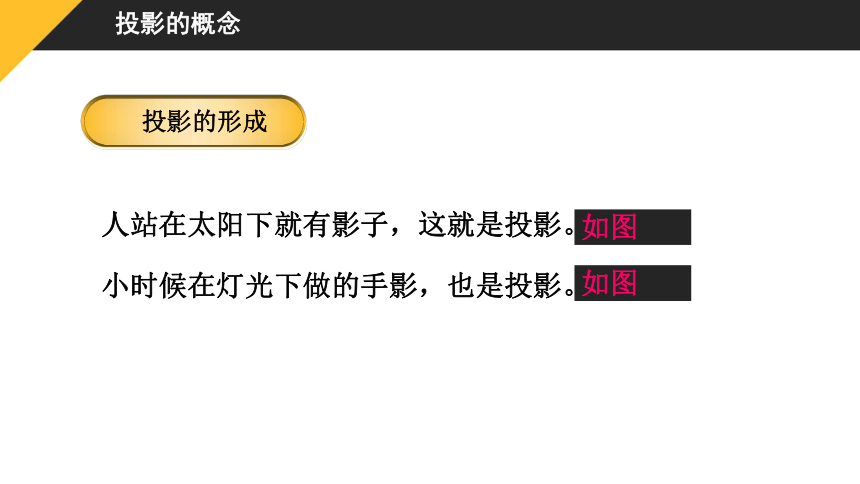

人站在太阳下就有影子，这就是投影。
如图
小时候在灯光下做的手影，也是投影。
如图
投影的形成
投影的概念

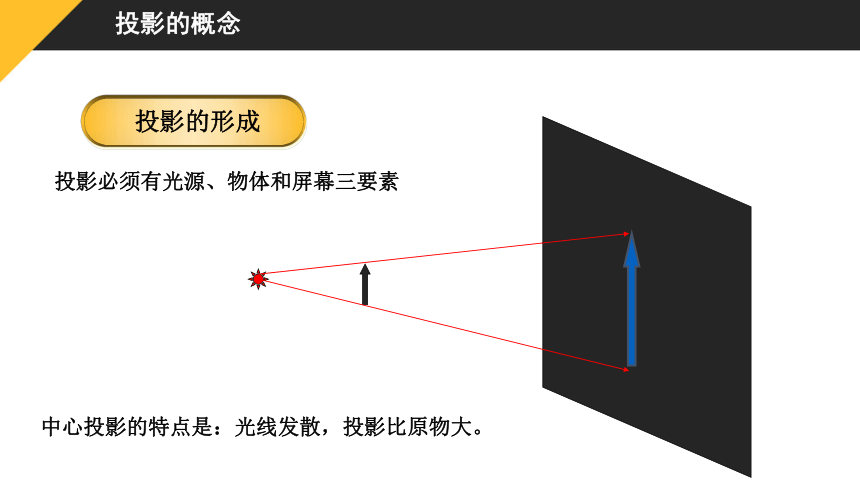

投影必须有光源、物体和屏幕三要素
中心投影的特点是：光线发散，投影比原物大。
投影的形成
投影的概念
投影的形成

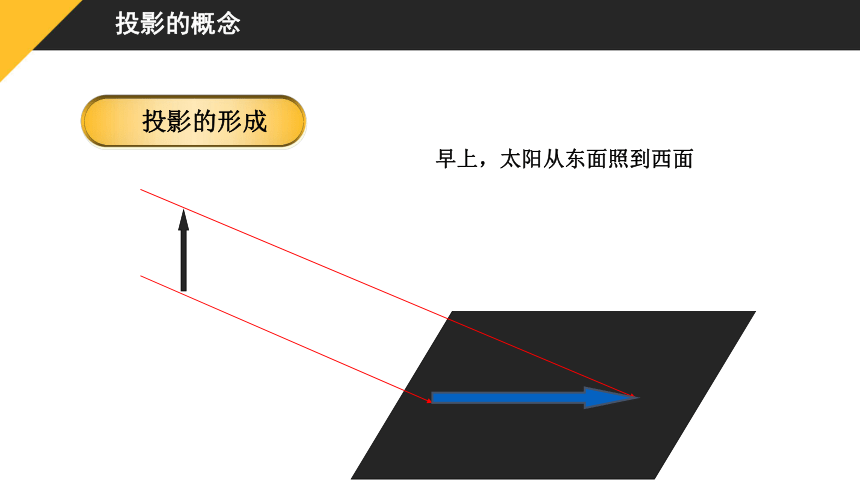

早上，太阳从东面照到西面
投影的概念
F1
H1
A1
B1
E1
C1
D1
F1
H1
A1
E1
C1
D1
B1
影子是灰黑一片的，所以
只能反映物体外形轮廓。

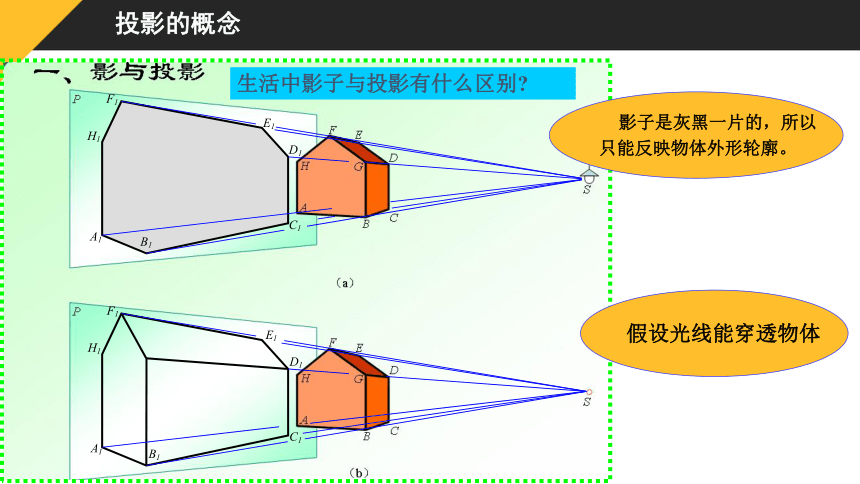

生活中影子与投影有什么区别
假设光线能穿透物体
投影的概念
投影的形成

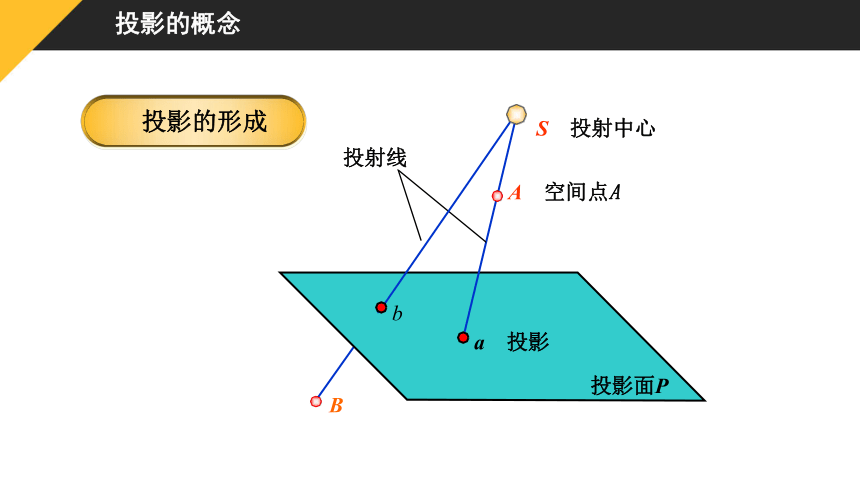

投影面P
a 投影
投射线
b
S 投射中心
A 空间点A
B
投影的概念
投影的分类
投影面
物体
投射线
投射中心
b
c
d
e
a
投影

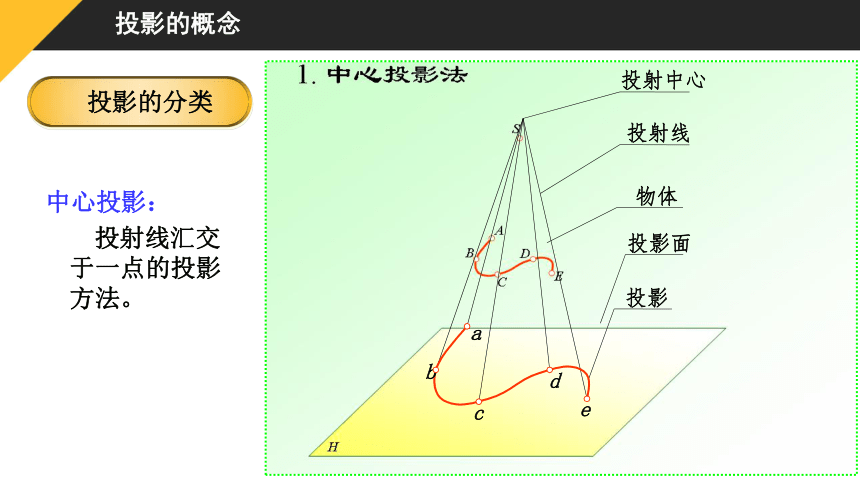

中心投影：
投射线汇交于一点的投影方法。
投影的概念
思考1
中心投影法时，
当物体沿投影面法线方向移动时其投影大小变不变？
投影的概念
投影的分类
中心投影法
投影的概念
投影的分类
中心投影法的应用
投影的概念
投影的分类
斜投影：投射线与投影面倾斜
2 平行投影法
投射线沿S方向相互平行
S
S
正投影：投射线与投影面垂直
投影的概念
投影的分类
H

90
S
投射方向
a
b
d
c
e
S
∞
(1) 斜投影法
投影的概念
(2) 正投影法
投影线互相平行且与投影面垂直。
S
S
∞
b
a
d
c
e
投影的分类
投影的概念
思考
正投影法时，
沿投影方向移动物体
其正投影的大小变不变？
投影的概念
投影的分类
用正投影法绘制的图形能真实表达空间物体的形状和大小，作图较方便
注意! 工程图样主要用正投影法绘制，今后所说的投影均指正投影法。
投影的概念
投影的分类
正投影----长方体
投影的概念
投影的分类
正投影----圆柱体
正投影的特点是：
光线平行且垂直投影面，
投影与原物
形状一样,大小不变。
投影的概念
工程中常用的投影图
1.透视投影图
2.轴测投影图
3.标高投影图
4.多面正投影图
投影的概念
工程中常用的投影图
1.透视投影图
优点：图形逼真，立体感强，符合视觉规律。
缺点：不能直接度量，绘图过程比较复杂。
用途：建筑物的效果表现图。
投影的概念
2.轴测投影图
Z
X
O
Y
S
优点：立体感强。
缺点：度量性较差，作图方法复杂。
用途：工程中的辅助性图。
投影的概念
3. 标高投影图
15
20
25
15
20
25
15
20
25
用途：用于绘制地形图、建筑总平面图
和道路等方面的平面布置图样
投影的概念
4. 多面正投影图
4. 多面正投影图
问题提出：
根据一个投影不能确定空间形体的形状和位置
投影的概念
（2）多面正投影图
