单元５　施工平面布置图
5. 1　施工平面布置图的基本规定
5. 1　施工平面布置图的基本规定

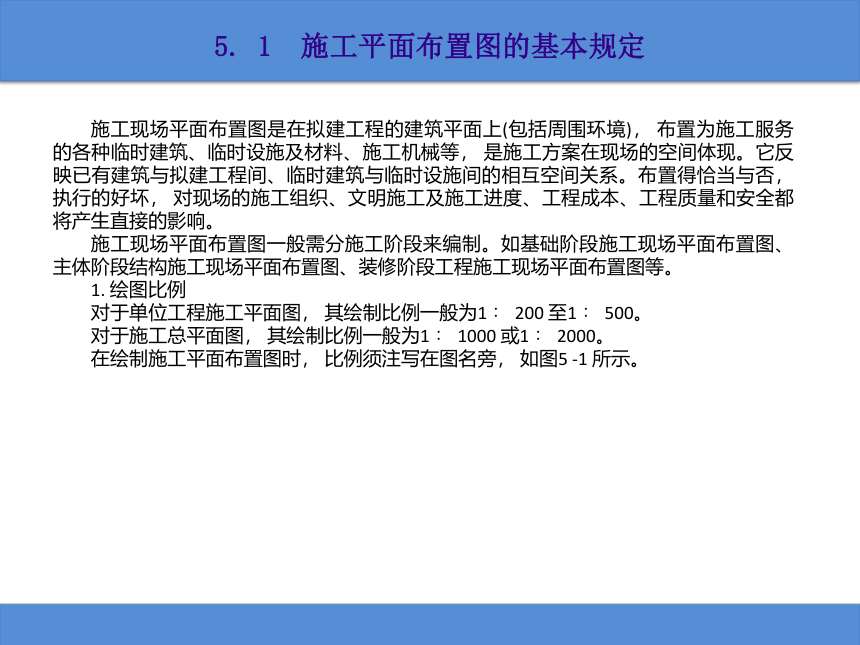

　　施工现场平面布置图是在拟建工程的建筑平面上(包括周围环境)， 布置为施工服务的各种临时建筑、临时设施及材料、施工机械等， 是施工方案在现场的空间体现。它反映已有建筑与拟建工程间、临时建筑与临时设施间的相互空间关系。布置得恰当与否， 执行的好坏， 对现场的施工组织、文明施工及施工进度、工程成本、工程质量和安全都将产生直接的影响。
　　施工现场平面布置图一般需分施工阶段来编制。如基础阶段施工现场平面布置图、主体阶段结构施工现场平面布置图、装修阶段工程施工现场平面布置图等。
　　1. 绘图比例
　　对于单位工程施工平面图， 其绘制比例一般为1 ∶ 200 至1 ∶ 500。
　　对于施工总平面图， 其绘制比例一般为1 ∶ 1000 或1 ∶ 2000。

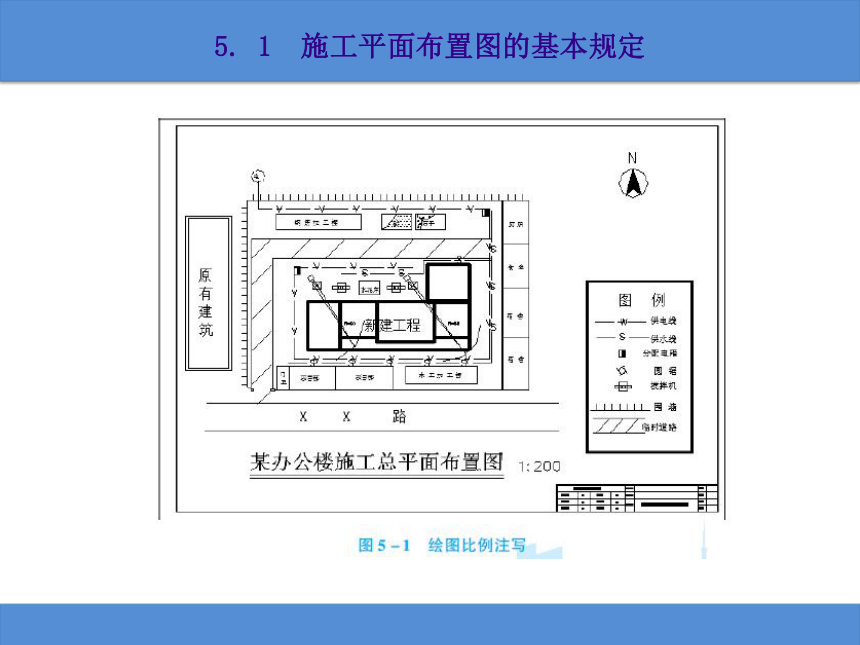

　　在绘制施工平面布置图时， 比例须注写在图名旁， 如图5 -1 所示。
5. 1　施工平面布置图的基本规定
5. 1　施工平面布置图的基本规定
　　2. 图纸幅面尺寸
　　对于单位工程施工平面布置图， 一般选用A2 的图纸进行绘制。
　　对于施工总平面布置图， 按照其绘图比例及绘制范围进行选用， 一般选用A1 或A2 的图纸进行绘制。

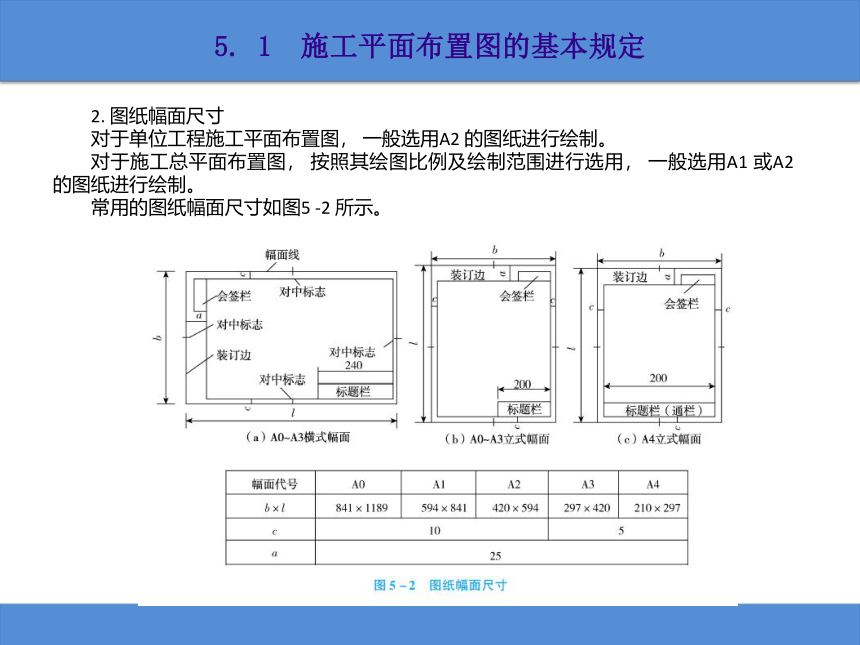

　　常用的图纸幅面尺寸如图5 -2 所示。
5. 1　施工平面布置图的基本规定
　　3. 图线

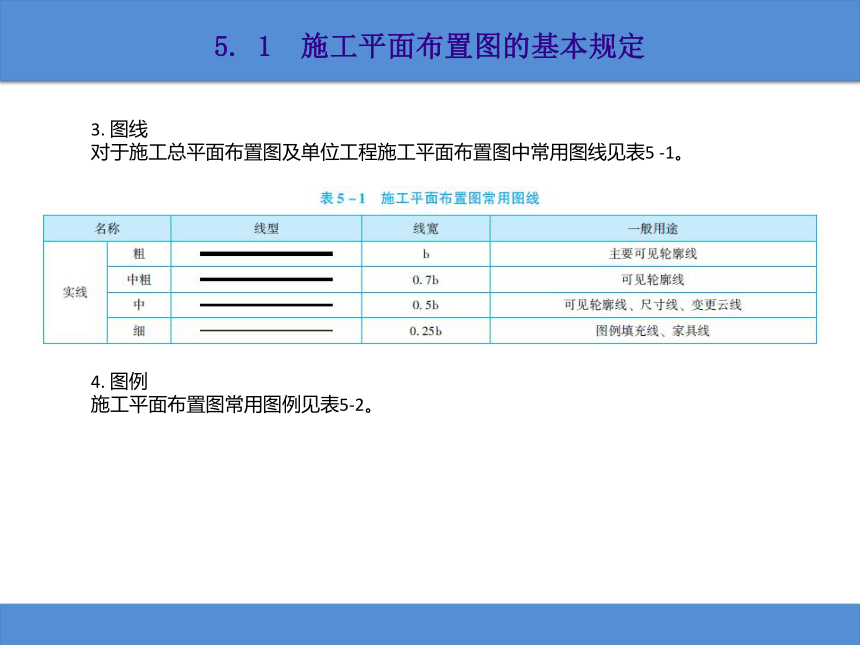

　　对于施工总平面布置图及单位工程施工平面布置图中常用图线见表5 -1。
　　4. 图例

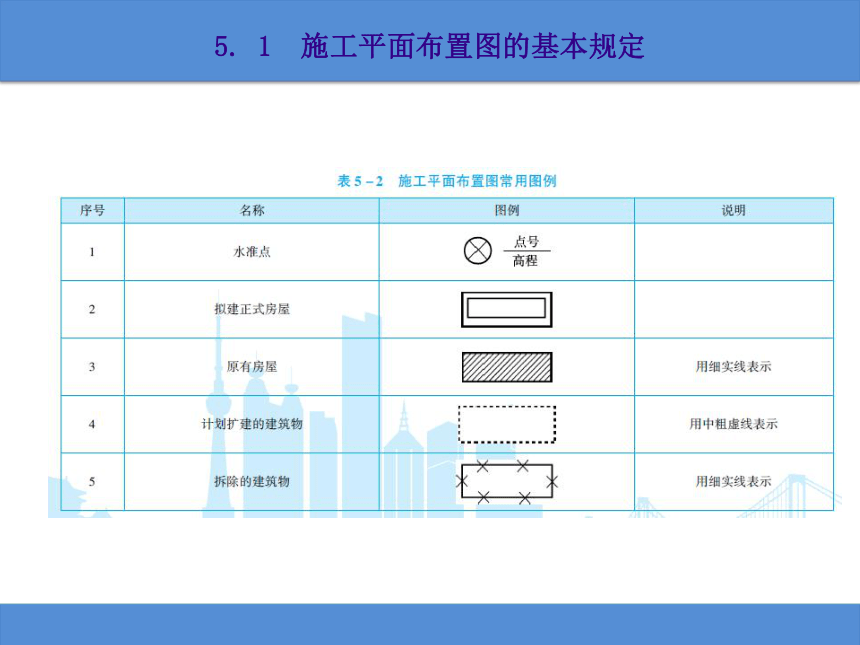

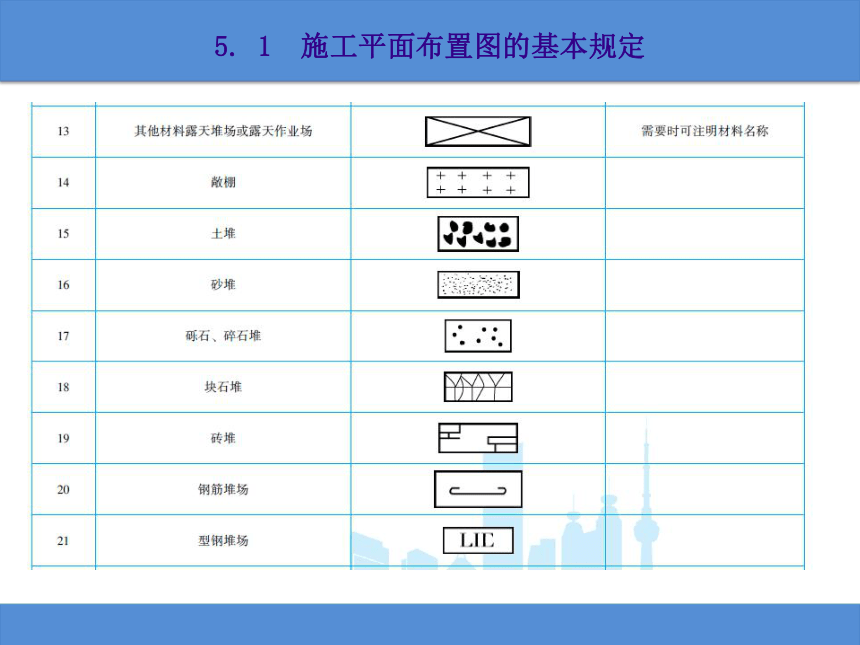

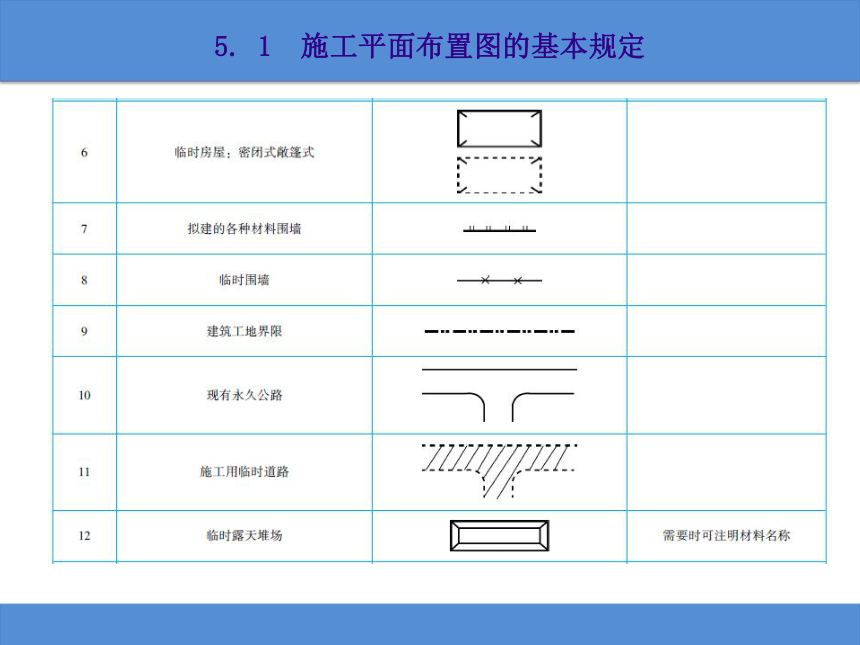

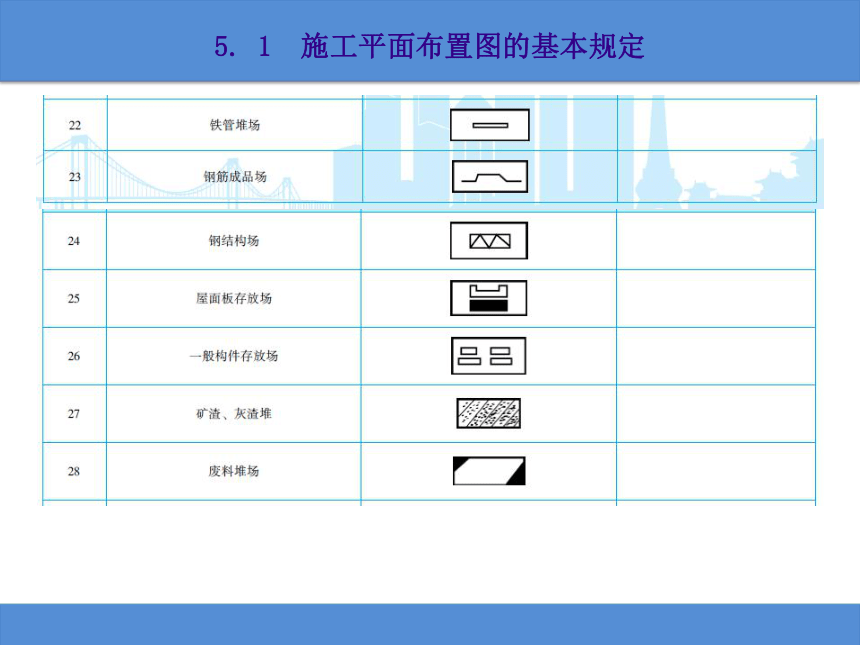

　　施工平面布置图常用图例见表5-2。
5. 1　施工平面布置图的基本规定
5. 1　施工平面布置图的基本规定
5. 1　施工平面布置图的基本规定
5. 1　施工平面布置图的基本规定
5. 1　施工平面布置图的基本规定
5. 1　施工平面布置图的基本规定
　⑥否则安排有缺陷： 如出现虚工作占据时间的情况， 其原因是工作面停歇或施工作业队组工作不连续。
　　【 例4 - 4】已知网络计划的有关资料如表4 -6 所示， 试用间接绘制法绘制时标网络计划。
5. 1　施工平面布置图的基本规定
5. 1　施工平面布置图的基本规定
　　5. 指北针
　　在施工平面布置图、总平面图及底层建筑平面图上， 一般都画有指北针， 用以指明建筑物的朝向。
　　指北针画法： (如图5 -3 所示)
　　(1) 圆的直径宜为24mm， 用细实线绘制;
　　(2) 指针尾段的宽度3mm， 需用较大直径绘制指北针时， 指针尾部宽度宜为圆的直径的1/8;(3) 指针涂成黑色， 针尖指向北方， 并注“北” 或“N” 字。
　　6. 风玫瑰图
　　风玫瑰图用来表示该地区常年的风向频率和房屋的朝向。一般绘制在施工总平面布置图和建筑总平面图中。
　　风玫瑰画法： 根据当地多年平均统计的各个方向吹风次数的百分数， 按一定比例绘制的。(如图5 -4 所示)
　　风玫瑰图在阅读时请注意：
　　(1) 风的吹向是指从外吹向中心。
　　(2) 实线表示全年风向频率，
　　(3) 虚线表示夏季风向频率(按照六、七、八三个月进行统计)。
5. 1　施工平面布置图的基本规定
　　7. 参考资料
　　进行施工平面布置时， 各类相关资料参考见表5 -3 ～5 -7。
5. 1　施工平面布置图的基本规定
5. 1　施工平面布置图的基本规定
5. 1　施工平面布置图的基本规定
5. 1　施工平面布置图的基本规定
5. 1　施工平面布置图的基本规定
5. 1　施工平面布置图的基本规定
5. 1　施工平面布置图的基本规定
