(共31张PPT)
单元５　施工平面布置图
5. 2　施工总平面图布置
5. 2　施工总平面图布置

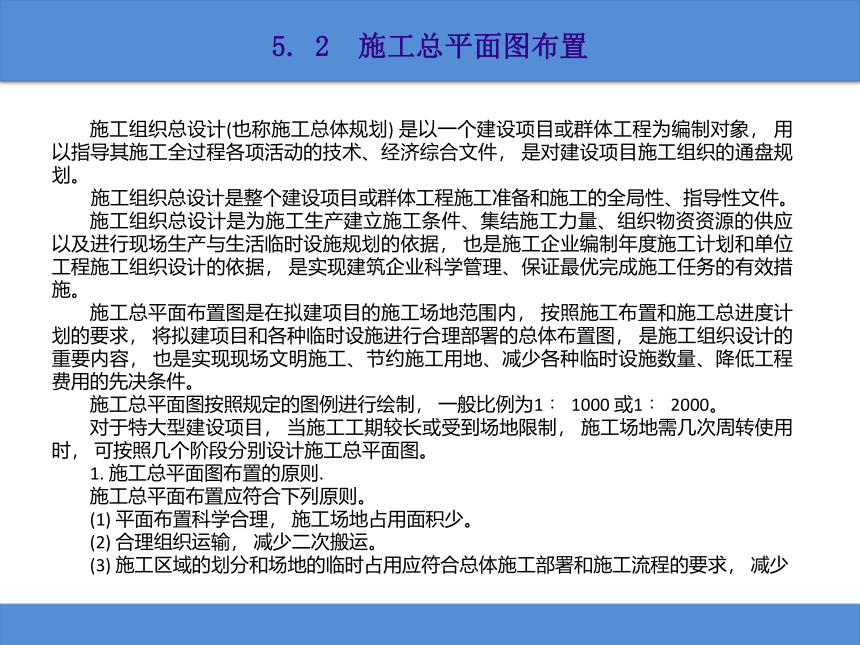

　　施工组织总设计(也称施工总体规划) 是以一个建设项目或群体工程为编制对象， 用以指导其施工全过程各项活动的技术、经济综合文件， 是对建设项目施工组织的通盘规划。
　　施工组织总设计是整个建设项目或群体工程施工准备和施工的全局性、指导性文件。
　　施工组织总设计是为施工生产建立施工条件、集结施工力量、组织物资资源的供应以及进行现场生产与生活临时设施规划的依据， 也是施工企业编制年度施工计划和单位工程施工组织设计的依据， 是实现建筑企业科学管理、保证最优完成施工任务的有效措施。
　　施工总平面布置图是在拟建项目的施工场地范围内， 按照施工布置和施工总进度计划的要求， 将拟建项目和各种临时设施进行合理部署的总体布置图， 是施工组织设计的重要内容， 也是实现现场文明施工、节约施工用地、减少各种临时设施数量、降低工程费用的先决条件。
　　施工总平面图按照规定的图例进行绘制， 一般比例为1 ∶ 1000 或1 ∶ 2000。
　　对于特大型建设项目， 当施工工期较长或受到场地限制， 施工场地需几次周转使用时， 可按照几个阶段分别设计施工总平面图。
　　1. 施工总平面图布置的原则.
　　施工总平面布置应符合下列原则。
　　(1) 平面布置科学合理， 施工场地占用面积少。
　　(2) 合理组织运输， 减少二次搬运。
　　(3) 施工区域的划分和场地的临时占用应符合总体施工部署和施工流程的要求， 减少

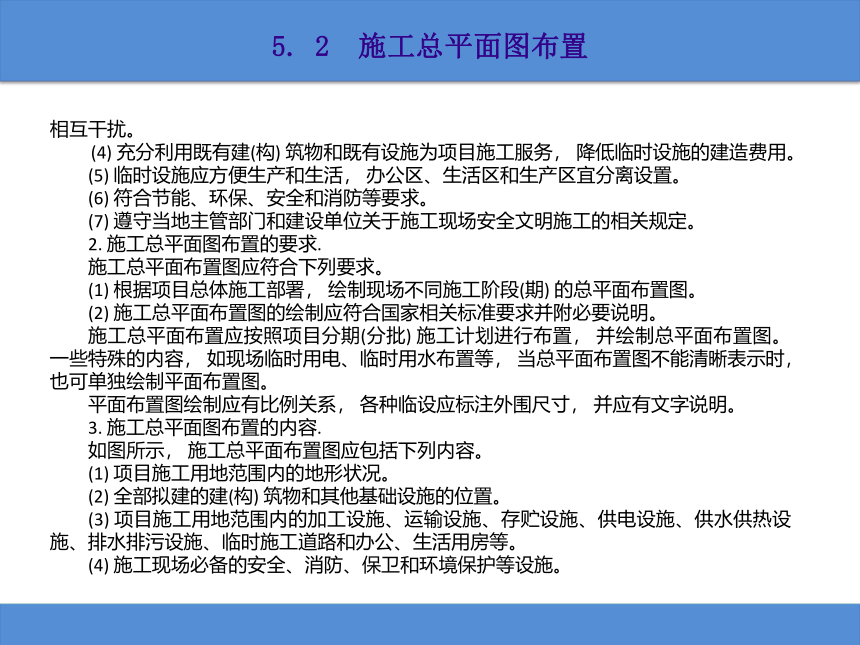

5. 2　施工总平面图布置
相互干扰。
　　(4) 充分利用既有建(构) 筑物和既有设施为项目施工服务， 降低临时设施的建造费用。
　　(5) 临时设施应方便生产和生活， 办公区、生活区和生产区宜分离设置。
　　(6) 符合节能、环保、安全和消防等要求。
　　(7) 遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
　　2. 施工总平面图布置的要求.
　　施工总平面布置图应符合下列要求。
　　(1) 根据项目总体施工部署， 绘制现场不同施工阶段(期) 的总平面布置图。
　　(2) 施工总平面布置图的绘制应符合国家相关标准要求并附必要说明。
　　施工总平面布置应按照项目分期(分批) 施工计划进行布置， 并绘制总平面布置图。一些特殊的内容， 如现场临时用电、临时用水布置等， 当总平面布置图不能清晰表示时， 也可单独绘制平面布置图。
　　平面布置图绘制应有比例关系， 各种临设应标注外围尺寸， 并应有文字说明。
　　3. 施工总平面图布置的内容.
　　如图所示， 施工总平面布置图应包括下列内容。
　　(1) 项目施工用地范围内的地形状况。
　　(2) 全部拟建的建(构) 筑物和其他基础设施的位置。
　　(3) 项目施工用地范围内的加工设施、运输设施、存贮设施、供电设施、供水供热设施、排水排污设施、临时施工道路和办公、生活用房等。
　　(4) 施工现场必备的安全、消防、保卫和环境保护等设施。
　

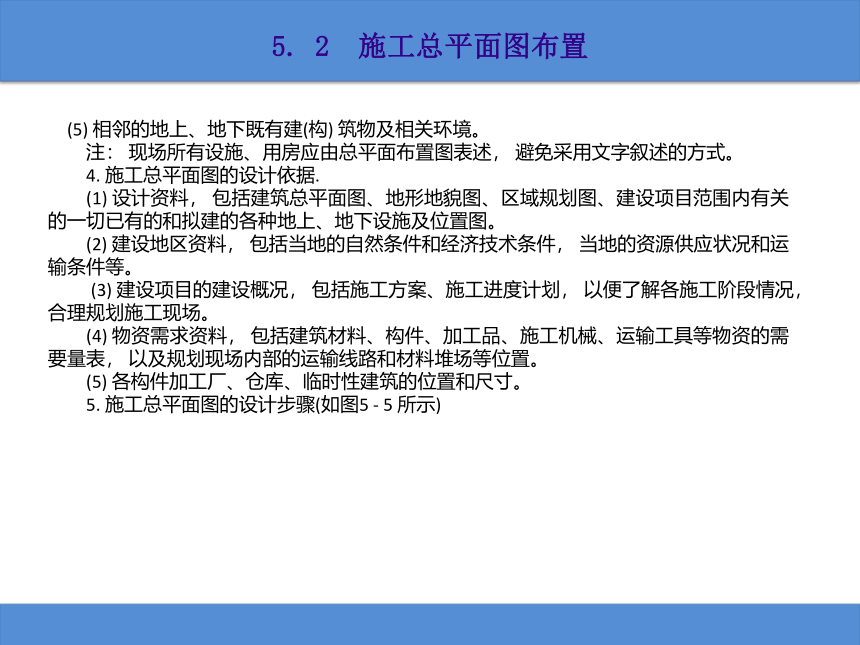

5. 2　施工总平面图布置
　(5) 相邻的地上、地下既有建(构) 筑物及相关环境。
　　注： 现场所有设施、用房应由总平面布置图表述， 避免采用文字叙述的方式。
　　4. 施工总平面图的设计依据.
　　(1) 设计资料， 包括建筑总平面图、地形地貌图、区域规划图、建设项目范围内有关的一切已有的和拟建的各种地上、地下设施及位置图。
　　(2) 建设地区资料， 包括当地的自然条件和经济技术条件， 当地的资源供应状况和运输条件等。
　　(3) 建设项目的建设概况， 包括施工方案、施工进度计划， 以便了解各施工阶段情况， 合理规划施工现场。
　　(4) 物资需求资料， 包括建筑材料、构件、加工品、施工机械、运输工具等物资的需要量表， 以及规划现场内部的运输线路和材料堆场等位置。
　　(5) 各构件加工厂、仓库、临时性建筑的位置和尺寸。

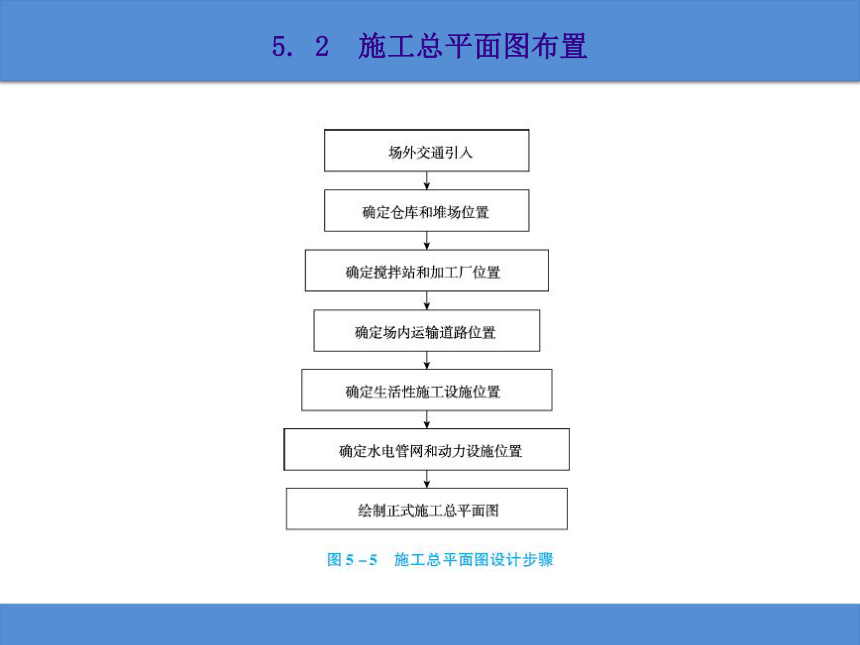

　　5. 施工总平面图的设计步骤(如图5 - 5 所示)
5. 2　施工总平面图布置
5. 2　施工总平面图布置
　　

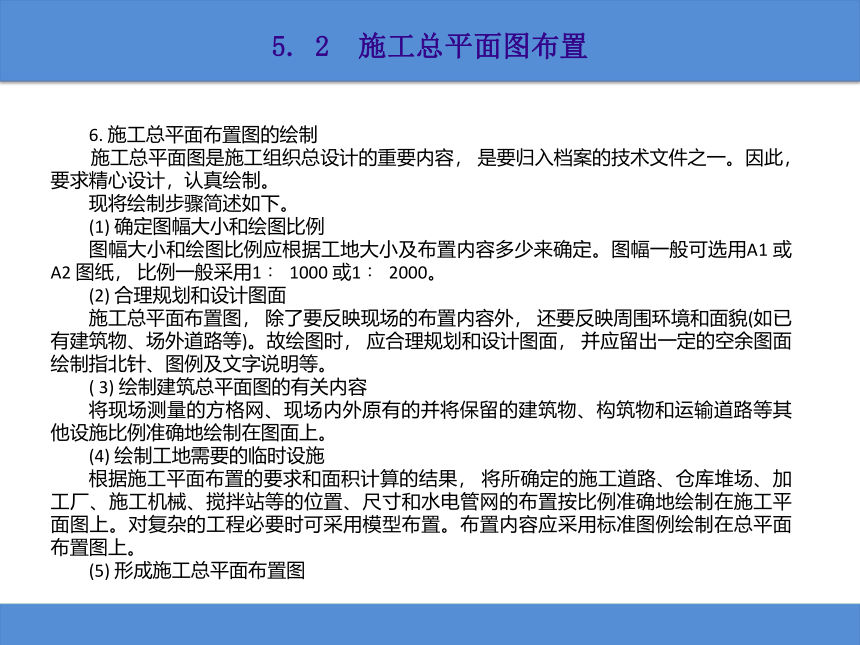

　　6. 施工总平面布置图的绘制
　　施工总平面图是施工组织总设计的重要内容， 是要归入档案的技术文件之一。因此， 要求精心设计，认真绘制。
　　现将绘制步骤简述如下。
　　(1) 确定图幅大小和绘图比例
　　图幅大小和绘图比例应根据工地大小及布置内容多少来确定。图幅一般可选用A1 或A2 图纸， 比例一般采用1 ∶ 1000 或1 ∶ 2000。
　　(2) 合理规划和设计图面
　　施工总平面布置图， 除了要反映现场的布置内容外， 还要反映周围环境和面貌(如已有建筑物、场外道路等)。故绘图时， 应合理规划和设计图面， 并应留出一定的空余图面绘制指北针、图例及文字说明等。
　　( 3) 绘制建筑总平面图的有关内容
　　将现场测量的方格网、现场内外原有的并将保留的建筑物、构筑物和运输道路等其他设施比例准确地绘制在图面上。
　　(4) 绘制工地需要的临时设施
　　根据施工平面布置的要求和面积计算的结果， 将所确定的施工道路、仓库堆场、加工厂、施工机械、搅拌站等的位置、尺寸和水电管网的布置按比例准确地绘制在施工平面图上。对复杂的工程必要时可采用模型布置。布置内容应采用标准图例绘制在总平面布置图上。
　　(5) 形成施工总平面布置图
　

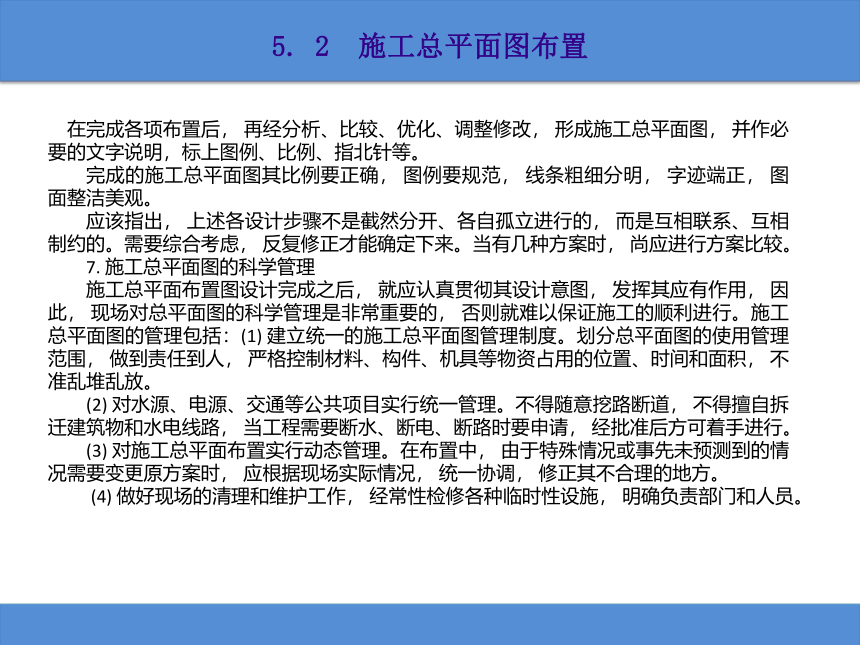

5. 2　施工总平面图布置
　在完成各项布置后， 再经分析、比较、优化、调整修改， 形成施工总平面图， 并作必要的文字说明，标上图例、比例、指北针等。
　　完成的施工总平面图其比例要正确， 图例要规范， 线条粗细分明， 字迹端正， 图面整洁美观。
　　应该指出， 上述各设计步骤不是截然分开、各自孤立进行的， 而是互相联系、互相制约的。需要综合考虑， 反复修正才能确定下来。当有几种方案时， 尚应进行方案比较。
　　7. 施工总平面图的科学管理
　　施工总平面布置图设计完成之后， 就应认真贯彻其设计意图， 发挥其应有作用， 因此， 现场对总平面图的科学管理是非常重要的， 否则就难以保证施工的顺利进行。施工总平面图的管理包括：(1) 建立统一的施工总平面图管理制度。划分总平面图的使用管理范围， 做到责任到人， 严格控制材料、构件、机具等物资占用的位置、时间和面积， 不准乱堆乱放。
　　(2) 对水源、电源、交通等公共项目实行统一管理。不得随意挖路断道， 不得擅自拆迁建筑物和水电线路， 当工程需要断水、断电、断路时要申请， 经批准后方可着手进行。
　　(3) 对施工总平面布置实行动态管理。在布置中， 由于特殊情况或事先未预测到的情况需要变更原方案时， 应根据现场实际情况， 统一协调， 修正其不合理的地方。
　　(4) 做好现场的清理和维护工作， 经常性检修各种临时性设施， 明确负责部门和人员。
单元５　施工平面布置图
5. 3　单位工程施工平面图
5. 3　单位工程施工平面图

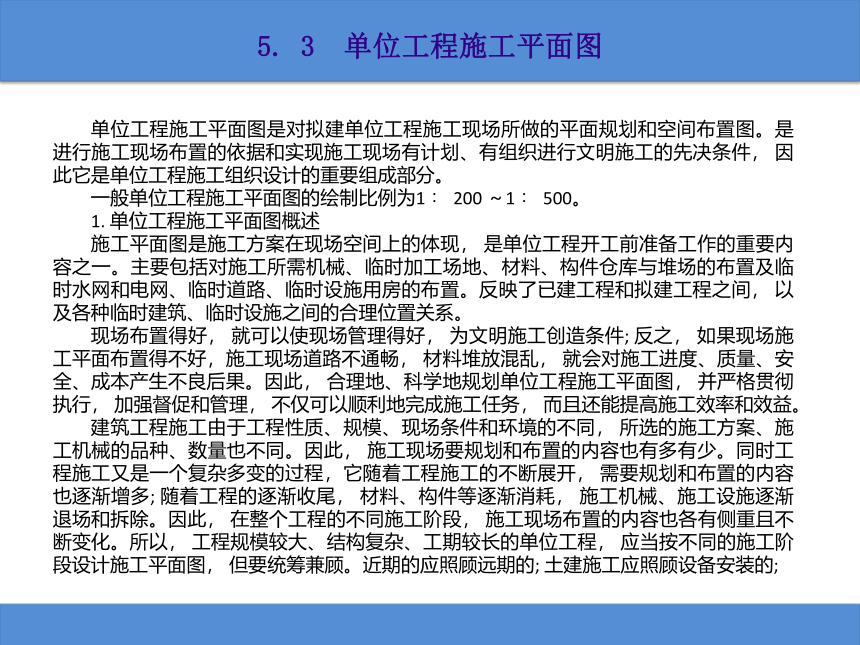

　　单位工程施工平面图是对拟建单位工程施工现场所做的平面规划和空间布置图。是进行施工现场布置的依据和实现施工现场有计划、有组织进行文明施工的先决条件， 因此它是单位工程施工组织设计的重要组成部分。
　　一般单位工程施工平面图的绘制比例为1 ∶ 200 ～1 ∶ 500。
　　1. 单位工程施工平面图概述
　　施工平面图是施工方案在现场空间上的体现， 是单位工程开工前准备工作的重要内容之一。主要包括对施工所需机械、临时加工场地、材料、构件仓库与堆场的布置及临时水网和电网、临时道路、临时设施用房的布置。反映了已建工程和拟建工程之间， 以及各种临时建筑、临时设施之间的合理位置关系。
　　现场布置得好， 就可以使现场管理得好， 为文明施工创造条件; 反之， 如果现场施工平面布置得不好，施工现场道路不通畅， 材料堆放混乱， 就会对施工进度、质量、安全、成本产生不良后果。因此， 合理地、科学地规划单位工程施工平面图， 并严格贯彻执行， 加强督促和管理， 不仅可以顺利地完成施工任务， 而且还能提高施工效率和效益。
　　建筑工程施工由于工程性质、规模、现场条件和环境的不同， 所选的施工方案、施工机械的品种、数量也不同。因此， 施工现场要规划和布置的内容也有多有少。同时工程施工又是一个复杂多变的过程，它随着工程施工的不断展开， 需要规划和布置的内容也逐渐增多; 随着工程的逐渐收尾， 材料、构件等逐渐消耗， 施工机械、施工设施逐渐退场和拆除。因此， 在整个工程的不同施工阶段， 施工现场布置的内容也各有侧重且不断变化。所以， 工程规模较大、结构复杂、工期较长的单位工程， 应当按不同的施工阶段设计施工平面图， 但要统筹兼顾。近期的应照顾远期的; 土建施工应照顾设备安装的;
5. 3　单位工程施工平面图

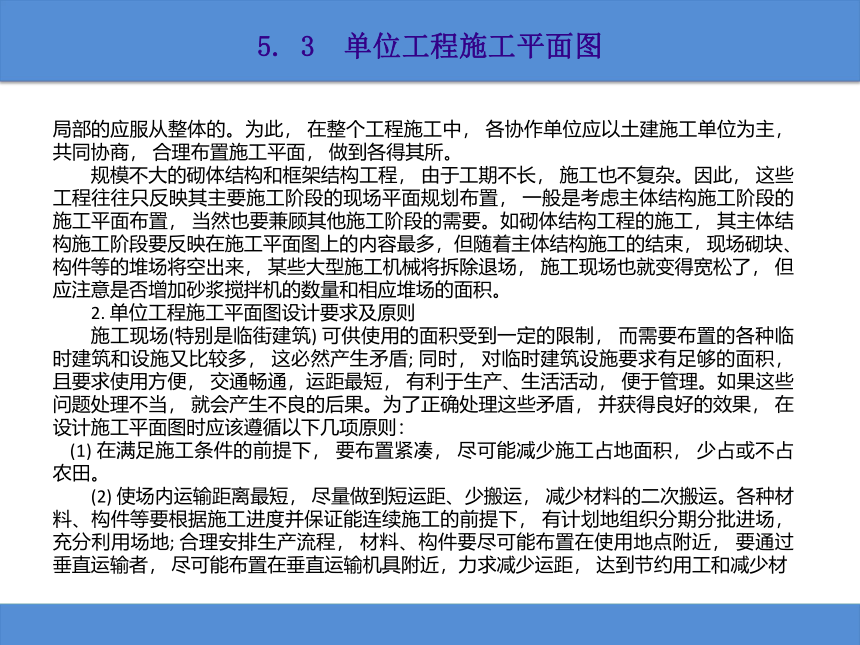

局部的应服从整体的。为此， 在整个工程施工中， 各协作单位应以土建施工单位为主， 共同协商， 合理布置施工平面， 做到各得其所。
　　规模不大的砌体结构和框架结构工程， 由于工期不长， 施工也不复杂。因此， 这些工程往往只反映其主要施工阶段的现场平面规划布置， 一般是考虑主体结构施工阶段的施工平面布置， 当然也要兼顾其他施工阶段的需要。如砌体结构工程的施工， 其主体结构施工阶段要反映在施工平面图上的内容最多，但随着主体结构施工的结束， 现场砌块、构件等的堆场将空出来， 某些大型施工机械将拆除退场， 施工现场也就变得宽松了， 但应注意是否增加砂浆搅拌机的数量和相应堆场的面积。
　　2. 单位工程施工平面图设计要求及原则
　　施工现场(特别是临街建筑) 可供使用的面积受到一定的限制， 而需要布置的各种临时建筑和设施又比较多， 这必然产生矛盾; 同时， 对临时建筑设施要求有足够的面积， 且要求使用方便， 交通畅通，运距最短， 有利于生产、生活活动， 便于管理。如果这些问题处理不当， 就会产生不良的后果。为了正确处理这些矛盾， 并获得良好的效果， 在设计施工平面图时应该遵循以下几项原则：
(1) 在满足施工条件的前提下， 要布置紧凑， 尽可能减少施工占地面积， 少占或不占农田。
　　(2) 使场内运输距离最短， 尽量做到短运距、少搬运， 减少材料的二次搬运。各种材料、构件等要根据施工进度并保证能连续施工的前提下， 有计划地组织分期分批进场， 充分利用场地; 合理安排生产流程， 材料、构件要尽可能布置在使用地点附近， 要通过垂直运输者， 尽可能布置在垂直运输机具附近，力求减少运距， 达到节约用工和减少材

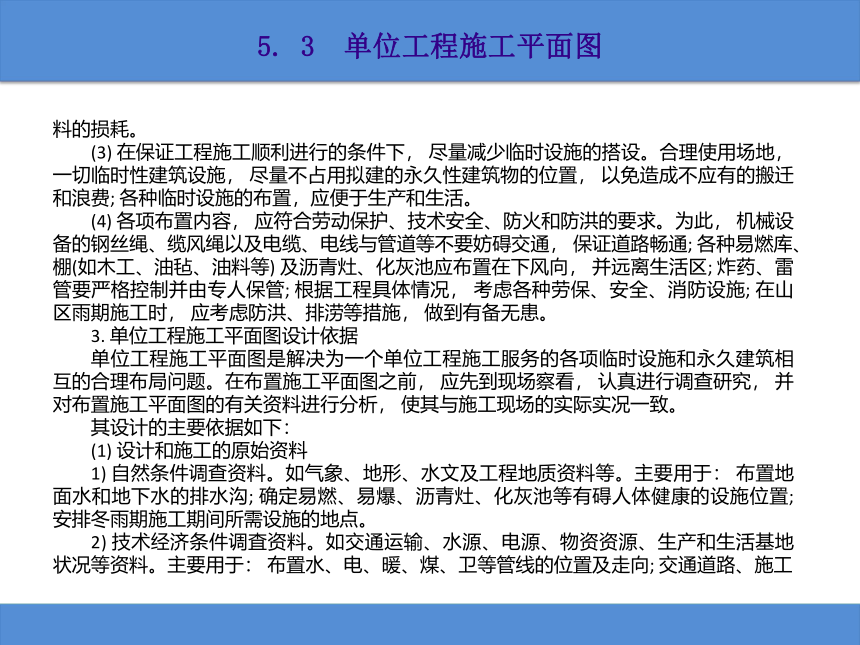

5. 3　单位工程施工平面图
料的损耗。
　　(3) 在保证工程施工顺利进行的条件下， 尽量减少临时设施的搭设。合理使用场地， 一切临时性建筑设施， 尽量不占用拟建的永久性建筑物的位置， 以免造成不应有的搬迁和浪费; 各种临时设施的布置，应便于生产和生活。
　　(4) 各项布置内容， 应符合劳动保护、技术安全、防火和防洪的要求。为此， 机械设备的钢丝绳、缆风绳以及电缆、电线与管道等不要妨碍交通， 保证道路畅通; 各种易燃库、棚(如木工、油毡、油料等) 及沥青灶、化灰池应布置在下风向， 并远离生活区; 炸药、雷管要严格控制并由专人保管; 根据工程具体情况， 考虑各种劳保、安全、消防设施; 在山区雨期施工时， 应考虑防洪、排涝等措施， 做到有备无患。
　　3. 单位工程施工平面图设计依据
　　单位工程施工平面图是解决为一个单位工程施工服务的各项临时设施和永久建筑相互的合理布局问题。在布置施工平面图之前， 应先到现场察看， 认真进行调查研究， 并对布置施工平面图的有关资料进行分析， 使其与施工现场的实际实况一致。
　　其设计的主要依据如下：
　　(1) 设计和施工的原始资料
　　1) 自然条件调查资料。如气象、地形、水文及工程地质资料等。主要用于： 布置地面水和地下水的排水沟; 确定易燃、易爆、沥青灶、化灰池等有碍人体健康的设施位置; 安排冬雨期施工期间所需设施的地点。
　　2) 技术经济条件调査资料。如交通运输、水源、电源、物资资源、生产和生活基地状况等资料。主要用于： 布置水、电、暖、煤、卫等管线的位置及走向; 交通道路、施工
5. 3　单位工程施工平面图

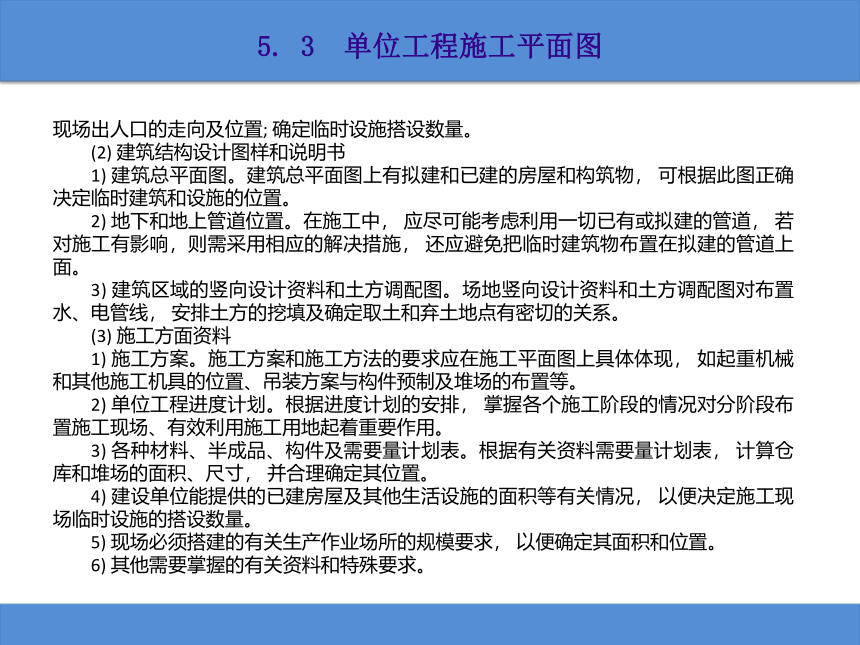

现场出人口的走向及位置; 确定临时设施搭设数量。
　　(2) 建筑结构设计图样和说明书
　　1) 建筑总平面图。建筑总平面图上有拟建和已建的房屋和构筑物， 可根据此图正确决定临时建筑和设施的位置。
　　2) 地下和地上管道位置。在施工中， 应尽可能考虑利用一切已有或拟建的管道， 若对施工有影响，则需采用相应的解决措施， 还应避免把临时建筑物布置在拟建的管道上面。
　　3) 建筑区域的竖向设计资料和土方调配图。场地竖向设计资料和土方调配图对布置水、电管线， 安排土方的挖填及确定取土和弃土地点有密切的关系。
　　(3) 施工方面资料
　　1) 施工方案。施工方案和施工方法的要求应在施工平面图上具体体现， 如起重机械和其他施工机具的位置、吊装方案与构件预制及堆场的布置等。
　　2) 单位工程进度计划。根据进度计划的安排， 掌握各个施工阶段的情况对分阶段布置施工现场、有效利用施工用地起着重要作用。
　　3) 各种材料、半成品、构件及需要量计划表。根据有关资料需要量计划表， 计算仓库和堆场的面积、尺寸， 并合理确定其位置。
　　4) 建设单位能提供的已建房屋及其他生活设施的面积等有关情况， 以便决定施工现场临时设施的搭设数量。
　　5) 现场必须搭建的有关生产作业场所的规模要求， 以便确定其面积和位置。
　　6) 其他需要掌握的有关资料和特殊要求。
　　
5. 3　单位工程施工平面图
4. 单位工程施工平面图设计步骤
　　单位工程施工平面布置图的设计步骤如图5 -6 所示。
5. 3　单位工程施工平面图
　　(1) 垂直起重机械的布置
　　垂直起重机械的位置直接影响搅拌站、加工厂及各种材料、构件的堆场或仓库等位置， 以及道路和临时设施用水、电管线路的布置等。因此， 应予以首先考虑。常用的垂直运输机械有塔式起重机(如图5 -7所示)、井架(如图5 -8 所示)、龙门架(如图5 -9 所示)、施工电梯等(如图5 -10 所示)， 由于各种起重机械性能不同， 其布置位置亦有所区别。
5. 3　单位工程施工平面图
5. 3　单位工程施工平面图
　　1) 塔式起重机的布置
　　塔式起重机平面位置的确定主要取决于建筑物的平面形状及周围的场地和吊装工艺。塔式起重机有行走式和固定式二种， 行走式起重机由于其稳定性差已经逐渐淘汰。塔吊的布置除了应注意安全上的问题以外， 还应该着重解决布置的位置问题。建筑物的平面应尽可能处于吊臂回转半径之内， 以便直接将材料和构件运至任何施工地点， 尽量避免出现“死角” (如图5 -11 所示)。当多台塔式起重机在同一施工现场交叉作业时， 应编制专项施工方案(如图5 -11 所示)， d1、d2 不得小于2 米。同时， 塔吊离建筑物的距离(B) 应该考虑脚手架的宽度、建筑物悬挑部位的宽度、安全距离、回转半径(R) 等内容。
5. 3　单位工程施工平面图
　　2) 施工电梯、龙门架的布置
　　施工电梯、龙门架的位置以布置在窗口处为宜， 以避免砌墙留槎和减少井架拆除后的修补工作。施工电梯、龙门架的数量要根据施工进度、垂直提升构件和材料的数量、台班工作效率等因素计算确定，其服务范围一般为50 ～60m。
　　(2) 搅拌站、仓库和材料、构件堆场以及加工厂的布置.
　　搅拌站、仓库和材料、构件堆场的位置应尽量靠近使用地点或在起重机起重能力范围内， 并考虑到运输和装卸的方便。
　　搅拌站应有原材料堆放场地， 开好排水沟渠。防护棚应有一定的高度空间， 有良好的通风、采光与照明; 搅拌机的操作台， 应垫上橡胶板或干燥木板; 搅拌机应选址合理固定牢固， 轮胎不得支撑在地面或其他物体上。操作手柄应设保险装置。另外宜选用自动计量搅拌站; 传动部位防护罩应完好无损; 搅拌站内悬挂安全操作规程， 安全警示牌及配合比标识牌; 搅拌站内须组织好排水。
　　1) 建筑物基础和第一施工层所用的材料， 应该布置在建筑物的四周。材料堆放位置应与基槽边缘保持一定的安全距离， 以免造成基槽土壁的塌方事故。
　　2) 第二施工层以上所用的材料， 应布置在起重机附近。
　　3) 砂、砾石、水泥等大宗材料应尽量布置在搅拌站附近。
　　水泥宜入库存放， 水泥库大小应根据施工现场情况确定， 门尺寸不小于1500 × 2100， 水泥堆码时应用模板木方垫高200， 离墙300 以上， 堆放高度不超过10 包。室外四周应设排水明沟， 确保排水畅通。
　　露天临时堆放时应及防雨棚布盖严， 底板垫高采用油纸或油布铺垫。
　　
5. 3　单位工程施工平面图
4) 当多种材料同时布置时， 对大宗的、重大的和先期使用的材料， 应尽量布置在起重机附近; 少量的、轻的和后期使用的材料， 则可布置的稍远一些。
　　5) 根据不同的施工阶段使用不同材料的特点， 在同一位置上可先后布置不同的材料。
　　6) 加工厂(如木工棚、钢筋加工棚) 的位置， 宜布置在建筑物四周稍远位置， 且应有一定的材料、成品堆放场地。
　　①加工棚宜采用工具式， 可周转利用， 加工棚外设散水明沟， 确保排水畅通。注意防火， 悬挂防火警示标志。
　　②当地基承载力小于80KN/ m2时， 采用配筋基础。
　　③基础垫层采用C10 砼， 基础采用C20 砼。
　　④螺栓采用M16， 孔为Φ17。
　　⑤未注明焊接均为满焊。
　　⑥及时处理废渣料， 做到工完场清， 设置防爆照明灯具。(如图5 -12 所示)
　　7) 石灰仓库和淋灰池的位置应靠近搅拌站并设在下风向; 沥青堆场及熬制锅的位置应远离易燃易爆物品， 也应设在下风向。预制构件的堆放位置要考虑吊装顺序， 先吊的放在上面， 后吊的放在下面。各种材料现场堆场数量应根据其使用量的大小、使用时间的长短、供应与运输情况和现场实际条件等综合研究确定; 油库、氧气库等布置在僻静、安全处; 砖、瓦和预制构件等直接使用材料应布置在施工现场，吊车半径范围之内。
　　根据起重机械的类型， 搅拌站、仓库和堆场位置又有以下几种布置方式。
　　1) 当采用固定式垂直运输设备时， 须经起重机运送的材料和构件堆场位置， 以及仓库和搅拌站的位置应尽量靠近起重机布置， 以缩短运距或减少二次搬运;.
　　
5. 3　单位工程施工平面图
2) 当采用塔式起重机进行垂直运输时， 材料和构件堆场的位置， 以及仓库和搅拌站出料口的位置，应布置在塔式起重机的有效起重半径内;
　　3) 当用无轨自行式起重机进行水平和垂直运输时， 材料、构件堆场、仓库和搅拌站等沿起重机运行路线布置。且其位置应在起重臂的最大外伸长度范围内。
　　(3) 现场运输道路的布置
　　现场运输道路的布置主要需解决材料构件运输和消防两个问题。现场运输道路应按材料和构件运输的需要， 沿着仓库和堆场进行布置， 并离它越近越好， 以便装卸。消防对道路的要求， 除了消防车能直接开到消火栓处之外， 还应使道路靠近建筑物、木料场， 以便消防车能直接进行灭火抢救。施工现场主干道必须进行硬化， 并针对项目的实际情况形成环形道路， 道路宽度不小于3. 5m， 双车道宽度不小于6m， 对不能形成环形道路的， 要求设有不小于12m ×12m 的回车坪， 回车坪地面做法同道路(如图5 -13所示)。道路两侧一般应结合地形设置排水沟， 沟深不小于0. 4m， 底宽不小于0. 3m。
5. 3　单位工程施工平面图
5. 3　单位工程施工平面图
5. 3　单位工程施工平面图
　　(4) 临时设施的布置
　　1) 临时设施分类、内容
　　施工现场的临时设施可分为生产性与非生产性两大类。
　　生产性临时设施内容包括： 在现场加工制作的作业棚， 如木工棚、钢筋加工棚、薄钢板加工棚; 各种材料库、棚， 如水泥库、油料库、卷材库、沥青棚、石灰棚; 各种机械操作棚， 如搅拌机棚、卷扬机棚、电焊机棚; 各种生产性用房， 如锅炉房、烘炉房、机修房、水泵房、空气压缩机房等; 其他设施，如变压器等。
　　非生产性临时设施内容包括： 各种生产管理办公用房、会议室、文娱室、福利性用房、医务室、宿舍、食堂、浴室、开水房、警卫传达室、厕所等。
　　2) 单位工程临时设施布置
　　布置临时设施， 应遵循使用方便、有利施工、尽量合并搭建、符合防火安全的原则; 同时结合现场地形和条件、施工道路的规划等因素分析考虑它们的布置。临时设施采用的材料应达到消防安全要求，层数不超过两层。装配式临建设施宜采用金属面夹芯板作围护结构， 夹芯板的芯材应采用熄式轻质材料，面板厚度不应小于0. 5。临建设施应设置室外消防管道和消火栓。同时， 每100m2 装配式活动板房应配备不少于两具灭火级别不小于3A 的灭火器。临建设施的连续长度不应超过30m， 开间不宜大于3. 6m， 进深不宜大于6m， 不得采用封闭式外走廊， 施工现场临建设施内房间建筑面积超过60m2 时， 至少设置两个疏散门， 两层临建设施的疏散楼梯不应小于两处且应分散布置， 两栋临建之间水平间距必须大于4m， (如图5 -14 所示) 各种临时设施均不能布置在拟建工程(或后续开工工程)、拟建地下管沟、取土、弃土等地点。通常， 办公楼可采用活动本板房或砖混结构， 办公区的布置应靠近施工现场， 或设在施工现场出入口处; 工人休息室应设在工人作业区; 宿舍应布置在安全的上风向; 门卫、收发室宜布置在工地出入口处。
5. 3　单位工程施工平面图
5. 3　单位工程施工平面图
　　①项目部办公区砖结构大门， 门柱采用砌体砌筑， 表面抹灰后刷涂料。门扇采用Φ50 钢管、1. 5 厚钢板焊接而成， 表面刷防锈漆两道， 面漆一道(图5 -15 所示)。
5. 3　单位工程施工平面图
　　②有门楼式大门横梁采用L40 角钢及1 厚钢板制作成结构形式， 角钢全部焊接宬整体。门楼应具有足够的承载力以抵抗风、雪等荷载(如图5 -16 所示)。
5. 3　单位工程施工平面图
　　③工地大门处应设门卫室， 门卫室可采用砖混结构或活动岗亭， 但面积不得小于4m2。
　　④各种临时设施尽可能采用活动式、装拆式结构或就地取材。施工现场范围应设置临时围墙、围网或围笆。主要道路两侧的建筑施工现场围挡或围墙高度不低于2. 5m， 次道路两侧围挡或围墙高度不低于2m， 市政施工路段临时围挡不低于1. 8m。
　　⑤项目会议室宜设置在办公楼一楼， 会议室的大小可根据通常参会人员的多少按每人占用2 ～2. 5m2的空间来考虑， 高度不得低于2. 5m， 有条件的可设置投影设备。
　　⑥施工现场应设置职工文化学习娱乐室， 配备电视、报纸、杂志等学习娱乐用品， 有条件的项目可设置篮球场、乒乓球台等， 并经常组织篮球赛、拔河等娱乐活动。
　　⑦有条件的项目设置停车， 停车场回转半径R 不小于6m， 停车场地面采用预制砖块铺设或100 厚C15 素混凝土浇筑。
　　⑧宿舍室内净高不得小于2400， 通道宽度不得小于900， 每间宿舍居住人员不得超过16 人。宿舍内的床铺不得超过两层， 严禁使用通铺草垫。床铺应高于地面300， 人均床铺面积不得少于1900 ×900。
　　⑨食堂应设置独立的制作间、储藏间， 配备必要的排风设施和冷藏设施， 门扇下方应设置不低于200的防鼠挡板， 粮食存放台距墙和地面应大于200， 制作间灶台及其周边应贴白色瓷砖， 贴瓷砖高度不宜小于1800， 地面应做硬化防滑处理， 砖混结构内外墙体必须抹灰、刷白色涂料。
　　⑩卫生间距离食堂在30m 以上， 蹲位数与现场施工人员比例为1 ∶ 25， 蹲位之间设置不低于1200 的隔墙。
　　
5. 3　单位工程施工平面图
(5) 水、电管线的布置
　　1) 施工用临时给水管， 一般由建设单位的干管或施工用干管接到用水地点。有枝状、环状和混合状等布置方式， 管网的铺设方式分明铺和暗铺。管网的布置应从经济和保证供水两个方面去考虑其布置方式。管径的大小、龙头数目根据工程规模由计算确定。工地内要设消防栓， 消防栓距离建筑物应不小于5m， 也不应大于25m， 距离路边不大于2m。供水管网的铺设要与土方平整规划协调一致， 以防重复开挖， 管网的布置要避开拟建工程和室外管沟， 以防二次拆迁或改建。条件允许时， 可利用城市或建设单位的永久消防设施。有时， 为了防止供水的意外中断， 可在建筑物附近设置简易蓄水池， 储存一定数量的生产和消防用水。如果水压不足时尚应设置高压水泵。
　　2) 为了便于排除地面水和地下水， 要及时修通永久性下水道， 并结合现场地形， 在建筑物四周设置排泄地面水和地下水的沟渠。
　　3) 施工中的临时供电， 应在全工地性施工总平面图中一并考虑。只有独立的单位工程施工时， 才根据计算出的现场用电量选用变压器或由建设单位原有变压器供电。变压器的位置应布置在现场边缘高压线接入处， 但不宜布置在交通要道出入口处。现场导线宜采用绝缘线架空或电缆布置。
　　建筑施工是一个复杂多变的生产过程， 各种施工材料、构件、机械等随着工程的进展而逐渐进场，又随着工程的进展而不断消耗、变动。因为， 在整个施工生产过程中， 现场的实际布置情况是随时变动的。所以， 对于大型工程、施工期限较长的工程或现场较为狭窄的工程， 就需要按不周的施工阶段来分别布置几张施工平面图， 以便能把在不周的施工阶段内的现场的合理布置情况全面地反映出来。
　　
5. 3　单位工程施工平面图
5. 单位工程施工平面图设计内容
　　(1) 工程施工场地状况。
　　(2) 单位工程施工区域范围内， 将已建的和拟建的地上的、地下的建筑物及构筑物的平面尺寸、位置、层数等标注出来， 并标注出河流、湖泊等位置和尺寸以及指北针、风向玫瑰图等。
　　(3) 施工道路的布置、现场出入口位置等。
　　(4) 各种预制构件堆放及预制场地所需面积、布置位置; 大宗材料堆场的面积、位置确定; 仓库的面积和位置确定; 装配式结构构件的就位位置确定。
　　(5) 生产性及非生产性临时设施的名称、面积、位置的确定。
　　(6) 拟建工程所需的起重机械、垂直运输设备、搅拌机械及其他机械的布置位置， 起重机械开行的线路及方向等。
　　(7) 临时供电、供水、供热等管线的布置; 水源、电源、变压器位置确定; 现场排水沟渠及排水方向的考虑。
　　(8) 土方工程的弃土及取土地点等有关说明。
　　(9) 劳动保护、安全、防火及防洪设施布置以及其他需要布置的内容。
　　6. 单位工程施工平面图案例
　　(1) 工程背景
　　本工程为某学院教学实验楼， 位于某市某区南部。耐火等级为一级， 屋面工程防水等级为Ⅱ级， 设计使用年限50 年。
　　本工程设A、B、C 三段， A 段为教学楼和阶梯教室， B 段为教学楼， C 段为实验楼和阶
5. 3　单位工程施工平面图
梯教室， 总建筑面积为25625. 34m2， 基底面积为6489. 22m2， 建筑总高度为21. 75m， 一层层高4. 2m， 二到五层层髙3. 9m， 楼梯间与水箱间层高3. 6m， 室内外高差0. 45m。
　　本工程建筑物类别为丙类， 结构形式为现浇混凝土框架结构， 框架抗震等级为二级。基础形式为钢筋混凝土柱下独立基础， 局部为肋梁式筏片基础或柱下条形基础。抗震设防烈度为8 度， 建筑物设计使用年限为50 年。
　　结构施工现场设3 台QTZ6013 型塔吊， 主要负责钢筋、混凝土、模板、三钢工具的垂直运输， 设置3座龙门架， 主要负责砌砖、装饰工程及零星材料等的垂直运输。设两座混凝土集中搅拌站搅拌， 配备4 台JS500 型混凝土搅拌机， 2 台自动配料机， 2 台混凝土输送泵。钢筋加工机械， 准备配备钢筋对焊机1 合，钢筋调直机、切断机、弯曲机各2 台及电渣压力焊机6 台。
　　装饰施工阶段， 将设3 台砂浆机以满足各种砂浆的搅拌需要。
　　为解决施工现场供水、供电应急需要， 现场还准备1 台高压水泵及1 台发电机。
　　要求： 试对该工程进行施工平面图设计。
　　(2) 施工平面图
　　根据上述工程背景及现场具体条件， 按照本节前述施工平面图设计的原则、内容、步骤， 布置本工程施工平面图。按场地内原来的排水坡向， 对场地进行平整， 修筑宽5m 现场临时道路。现场路基铺100mm 厚砂夹石， 压路机压实， 路面浇100mm 厚C15 混凝土， 纵向坡度2%。施工现场道路循环， 满足材料运输、消防等要求。为了保证现场材料堆放有序， 堆放场地将进行硬化处理。材料尽可能按计划分期、分批、分层供应， 以减少二次搬运。
　　本工程施工平面图(如图5 -17 所示)。
5. 3　单位工程施工平面图
5. 3　单位工程施工平面图
　　【任务】本章典型任务的施工平面布置图(如图5 -18 所示)
