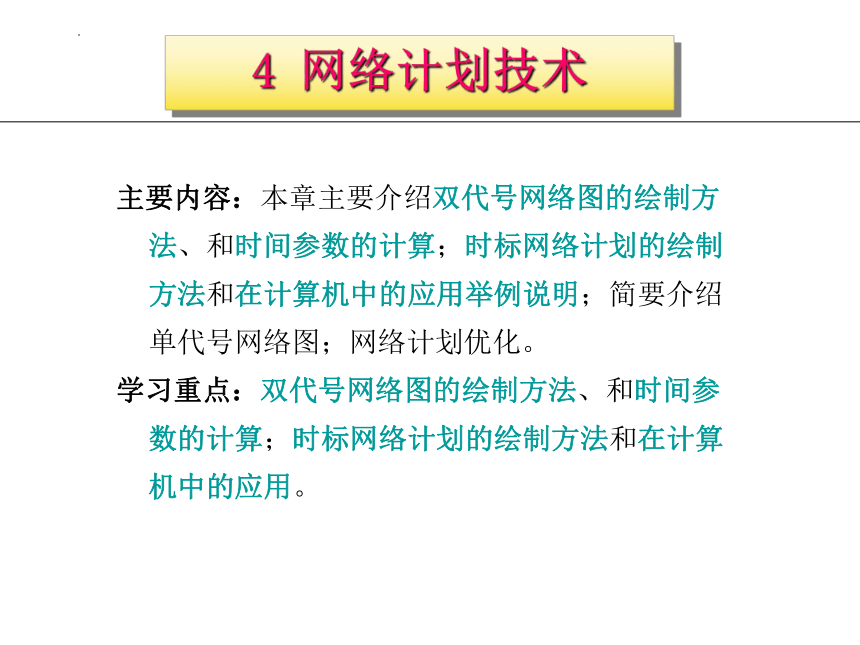

4 网络计划技术
主要内容：本章主要介绍双代号网络图的绘制方法、和时间参数的计算；时标网络计划的绘制方法和在计算机中的应用举例说明；简要介绍单代号网络图；网络计划优化。
学习重点：双代号网络图的绘制方法、和时间参数的计算；时标网络计划的绘制方法和在计算机中的应用。

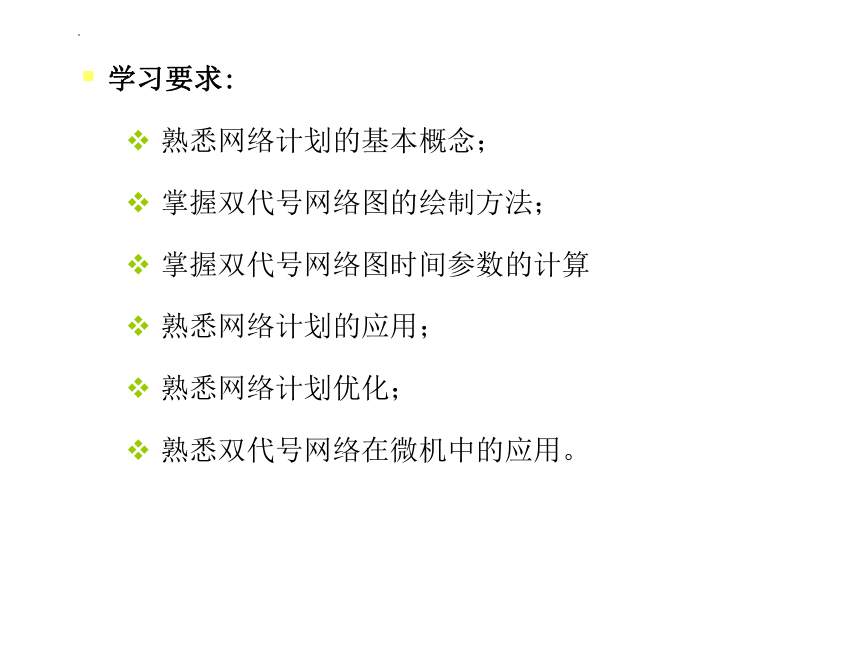

学习要求:
熟悉网络计划的基本概念；
掌握双代号网络图的绘制方法；
掌握双代号网络图时间参数的计算
熟悉网络计划的应用；
熟悉网络计划优化；
熟悉双代号网络在微机中的应用。

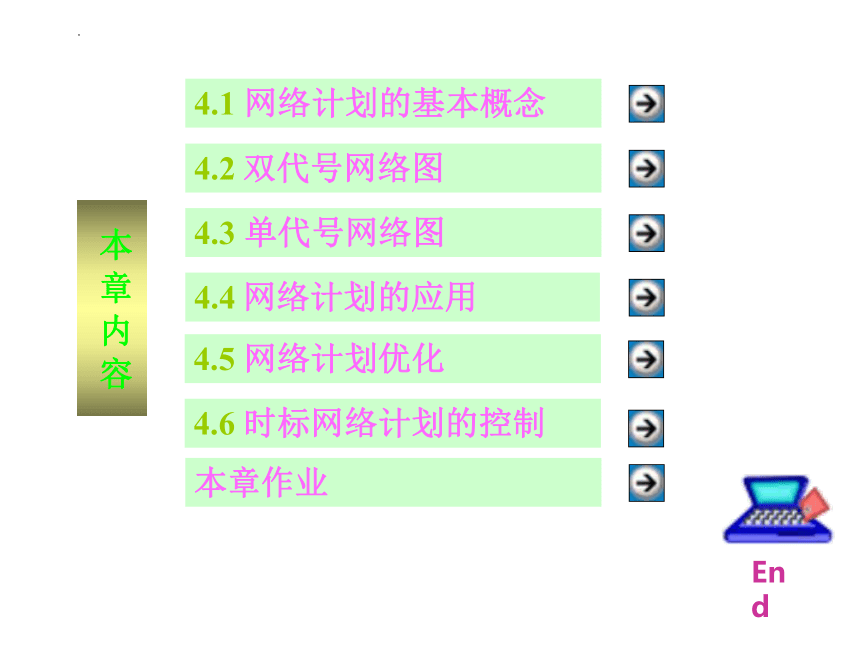

4.1 网络计划的基本概念
4.2 双代号网络图
4.3 单代号网络图
4.4 网络计划的应用
本章作业
本 章 内 容
4.5 网络计划优化
4.6 时标网络计划的控制
End

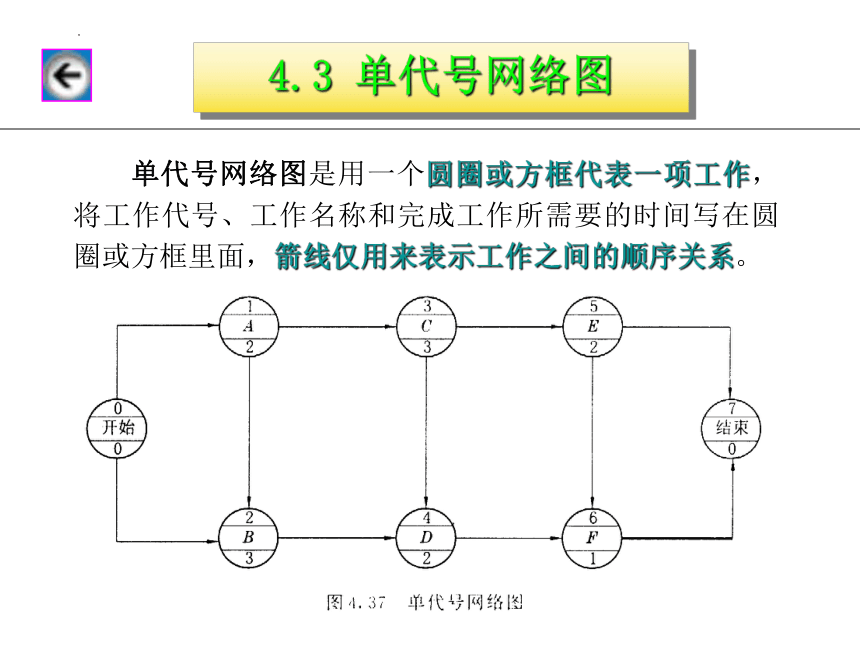

4.3 单代号网络图

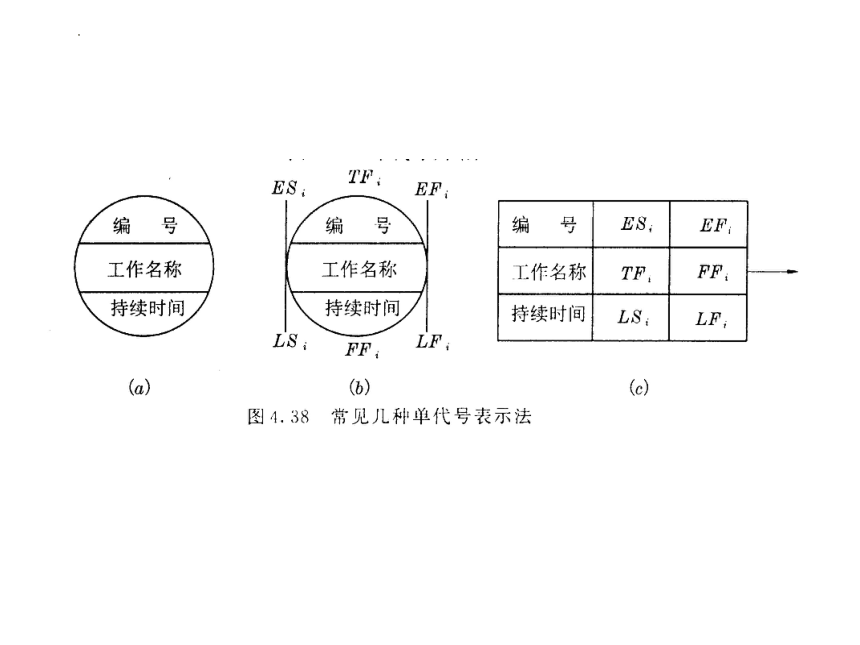

单代号网络图是用一个圆圈或方框代表一项工作，将工作代号、工作名称和完成工作所需要的时间写在圆圈或方框里面，箭线仅用来表示工作之间的顺序关系。

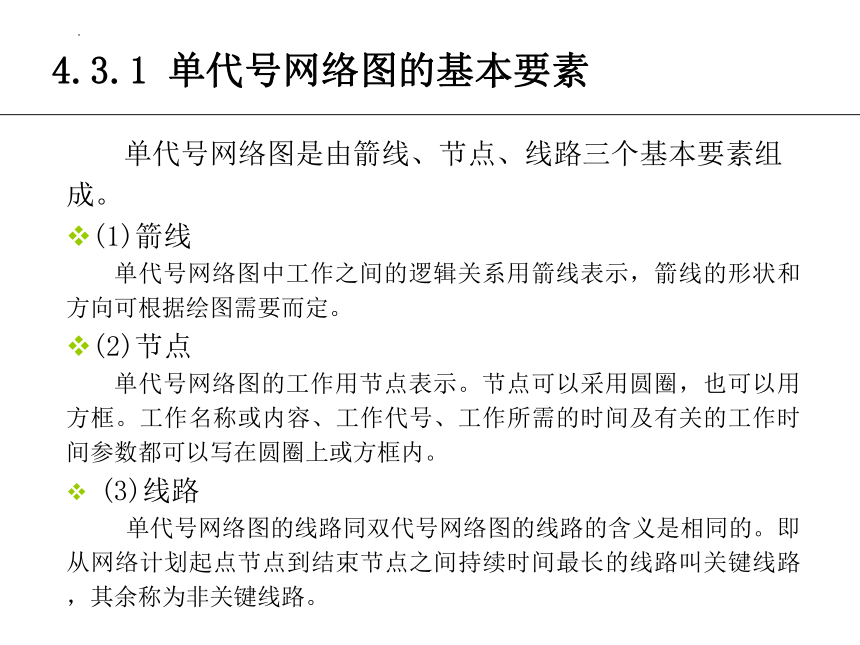

4.3.1 单代号网络图的基本要素
单代号网络图是由箭线、节点、线路三个基本要素组成。
(1)箭线
单代号网络图中工作之间的逻辑关系用箭线表示，箭线的形状和方向可根据绘图需要而定。
(2)节点
单代号网络图的工作用节点表示。节点可以采用圆圈，也可以用方框。工作名称或内容、工作代号、工作所需的时间及有关的工作时间参数都可以写在圆圈上或方框内。
(3)线路
单代号网络图的线路同双代号网络图的线路的含义是相同的。即从网络计划起点节点到结束节点之间持续时间最长的线路叫关键线路，其余称为非关键线路。

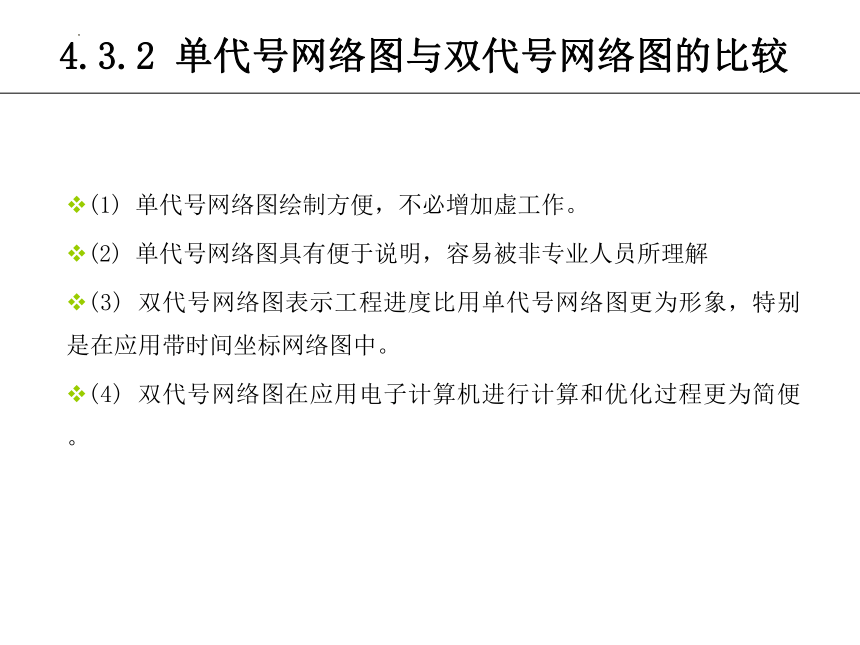

4.3.2 单代号网络图与双代号网络图的比较
(1) 单代号网络图绘制方便，不必增加虚工作。
(2) 单代号网络图具有便于说明，容易被非专业人员所理解
(3) 双代号网络图表示工程进度比用单代号网络图更为形象，特别是在应用带时间坐标网络图中。
(4) 双代号网络图在应用电子计算机进行计算和优化过程更为简便。
4.4 网络计划的应用
4.4.1 网络计划的编制步骤
(1)确定施工方案或施工方法；
(2)划分施工过程；
(3)计算各施工过程的劳动量、持续时间、机械台班；
(4)绘制网络计划图并调整；
(5)计算时间参数及优化。
适用范围：网络计划适用于分部工程网络计划；单位工程网络计划；群体工程网络计划。
【例题】某五层教学楼，框架结构，建筑面积2500m2，平面形状一字形，钢筋混凝土条形基础。主体为现浇框架结构，围护墙为空心砖砌筑。室内底层地面为缸砖，标准层地面为水泥砂，内墙、天棚为中级抹灰，面层为106涂料，外墙镶贴面砖。屋面用柔性防水。
本工程的基础、主体均分为三段施工，屋面不分段，内装修每层为一段，外装修自上而下一次完成。
基 础 网 络 计 划
主体一层网络计划
装修网络计划
4.4.2 时标网络计划
时标网络计划（time-coordinate network）以时间坐标为尺度编制的网络计划。在网络图上附有时间刻度，箭线长度与工作的持续时间成比例关系 。
【举例】；
逻辑网络图
时标网络计划
4.4.2.1 特点
① 箭线的长短与时间有关；
② 可直接在图上看出时间参数，而不必计算；
③ 不会产生闭合回路；
④ 可直接在坐标下方绘出资源动态图；
⑤ 手工修改不方便；计算机修改很方便；
⑥ 有时出现虚箭线占用时间的情况，其原因是工作面停歇或班组工作不连续。
4.4.2.2 绘制方法
时标网络计划的绘制方法有间接绘制法和直接绘制法两种。一般采用按最早时间绘制，即在绘制时应使节点和虚工作尽量向左靠。
1. 直接绘制法
直接绘制法常用于计算机绘制 ；
如上举例，即用计算机绘制，不必计算时间参数；
用计算机绘制，不仅绘制方便，而且修改也很方便。
2. 间接绘制法
间接绘制法常采用于手工绘制
① 绘制无时标网络计划草图，计算节点时间参数。
② 根据需要确定时间单位并绘制时标横轴。
③ 根据网络图中各节点的最早时间，从起点节点开始将各节点逐个定位在时间坐标的纵轴上。
④ 依次在各节点面绘出箭线长度及时差。
绘制时宜先画关键工作、关键线路，再画非关键工作。箭线画成水平或竖直线组成的折线箭线，以直接表示其持续时间。如箭线长度不够，则用波形线补齐，其水平投影长度，即为该工作的自由时差。
⑤ 工艺上或组织上有逻辑关系的工作，要用虚线表示；
在时标网络计划中，有时会出现虚线的投影长度不等于零的情况，其水平投影长度为该虚工作的自由时差。
⑥ 把总时差为零的箭线，用粗线或双箭线或彩色箭线连接起来表示，即形成关键线路。
4.4.2.3 间接绘制法举例
1
3
2
5
4
6
5
1
3
6
5
3
5
10
5
4
14
12
7
8
2
0
0
5
5
1
2
11
13
11
11
16
16
6
20
10
30
施工进度计划（天）
②
0
2
4
6
8
10
12
14
16
①
③
④
⑥
⑤
15
15
20
14
10
