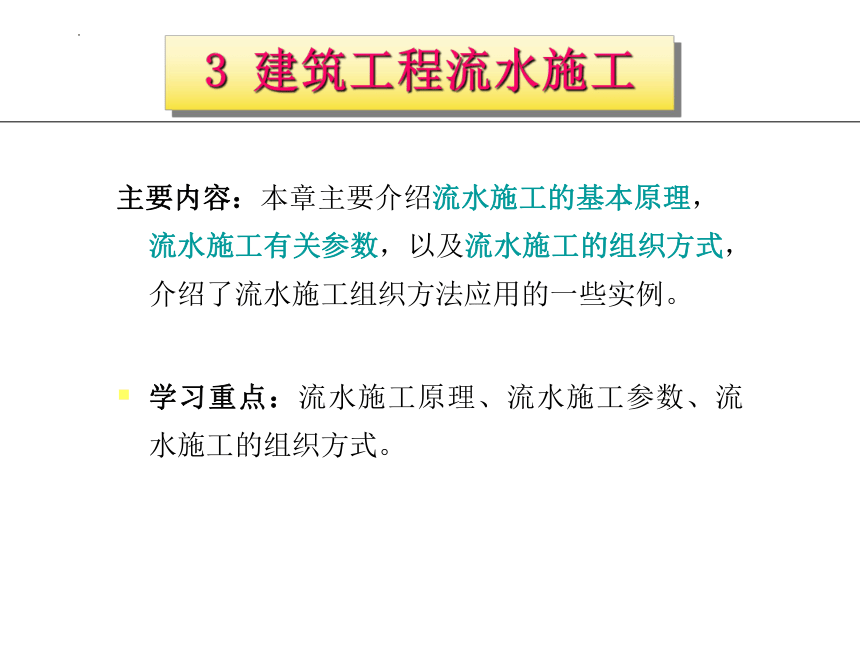

3 建筑工程流水施工
主要内容：本章主要介绍流水施工的基本原理，流水施工有关参数，以及流水施工的组织方式，介绍了流水施工组织方法应用的一些实例。
学习重点：流水施工原理、流水施工参数、流水施工的组织方式。

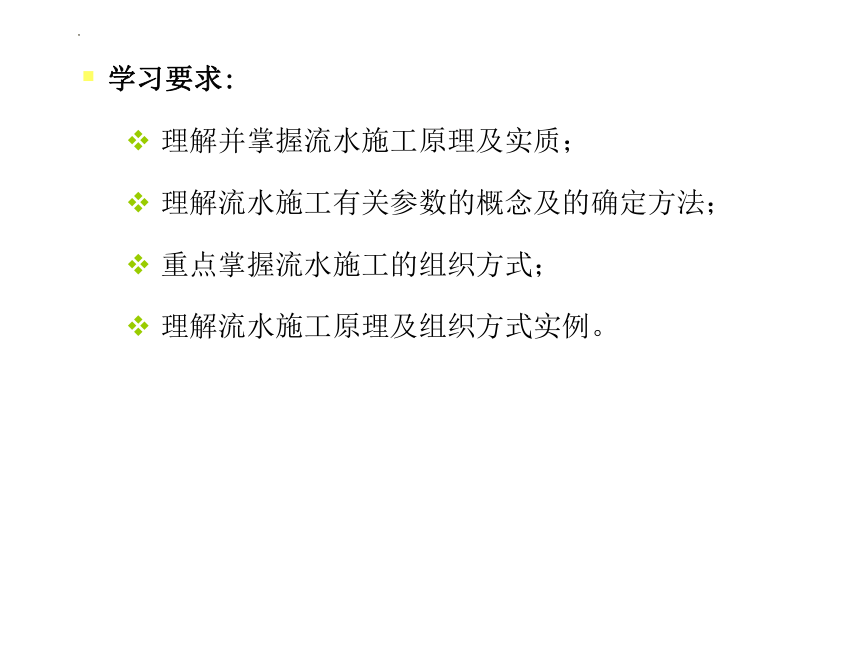

学习要求:
理解并掌握流水施工原理及实质；
理解流水施工有关参数的概念及的确定方法；
重点掌握流水施工的组织方式；
理解流水施工原理及组织方式实例。
3.1 流水施工的基本概念
3.2 流水施工主要参数
3.3 与流水施工方式有关的术语
3.4 流水施工的方式
本章作业

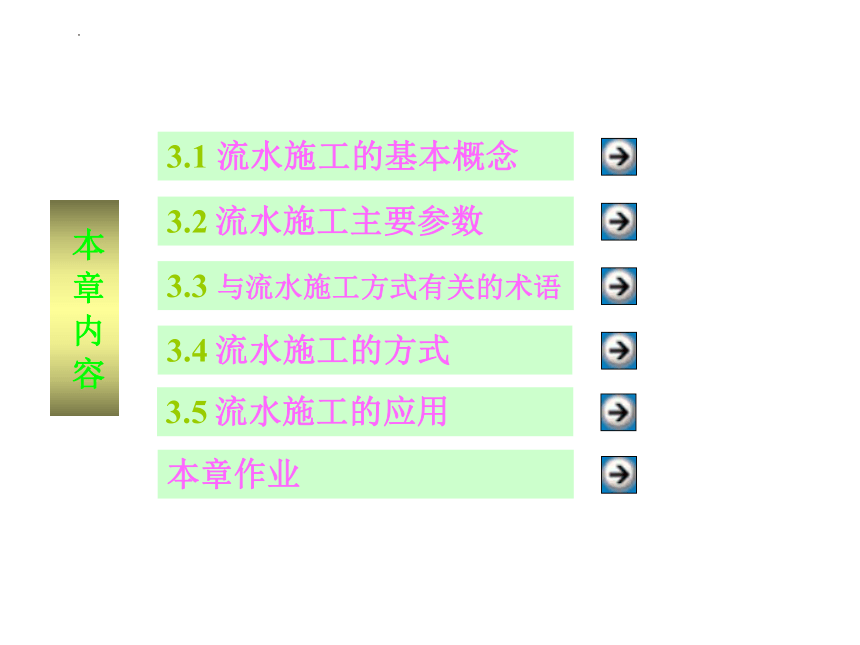

本 章 内 容
3.5 流水施工的应用
3.3 与流水施工方式有关的术语

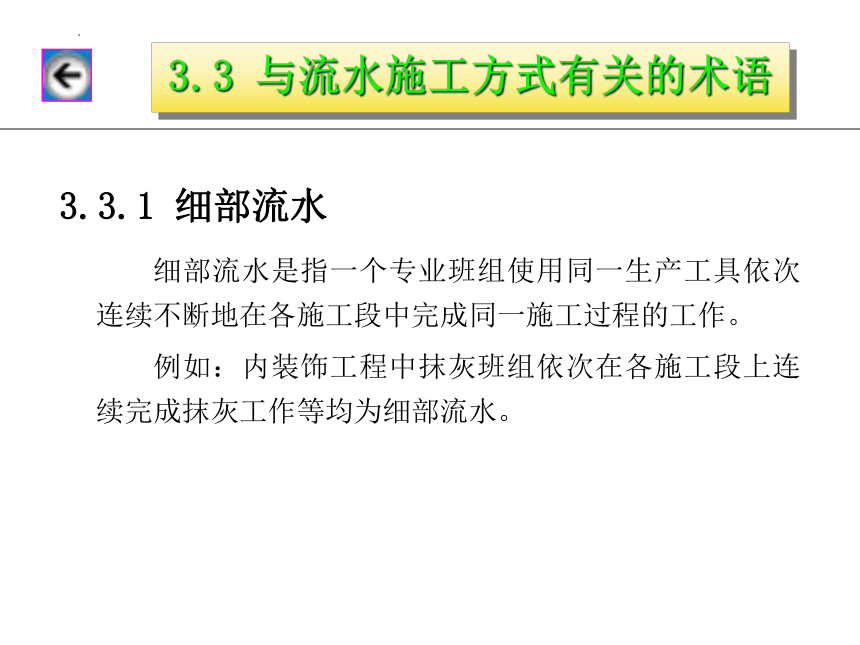

3.3.1 细部流水
细部流水是指一个专业班组使用同一生产工具依次连续不断地在各施工段中完成同一施工过程的工作。
例如：内装饰工程中抹灰班组依次在各施工段上连续完成抹灰工作等均为细部流水。

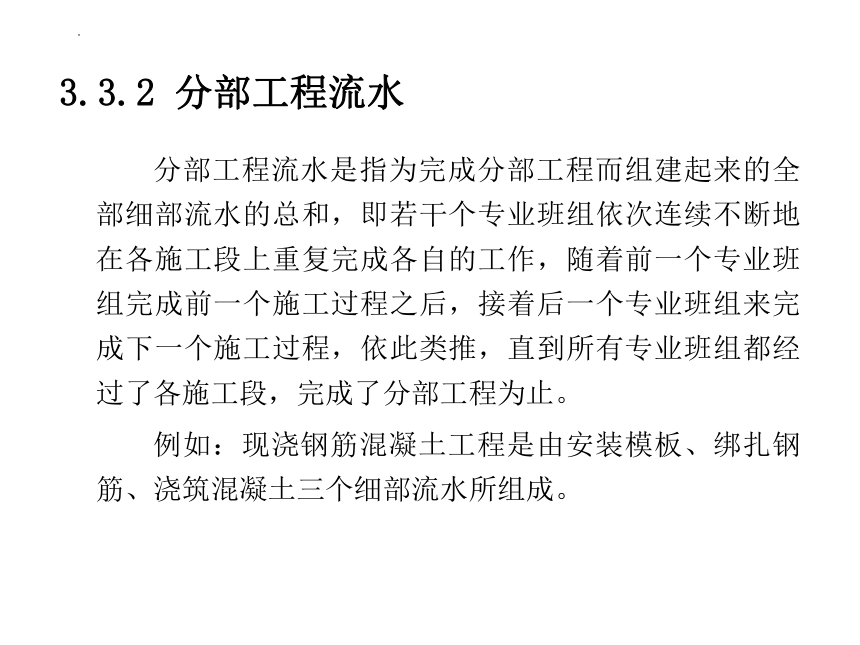

3.3.2 分部工程流水
分部工程流水是指为完成分部工程而组建起来的全部细部流水的总和，即若干个专业班组依次连续不断地在各施工段上重复完成各自的工作，随着前一个专业班组完成前一个施工过程之后，接着后一个专业班组来完成下一个施工过程，依此类推，直到所有专业班组都经过了各施工段，完成了分部工程为止。
例如：现浇钢筋混凝土工程是由安装模板、绑扎钢筋、浇筑混凝土三个细部流水所组成。

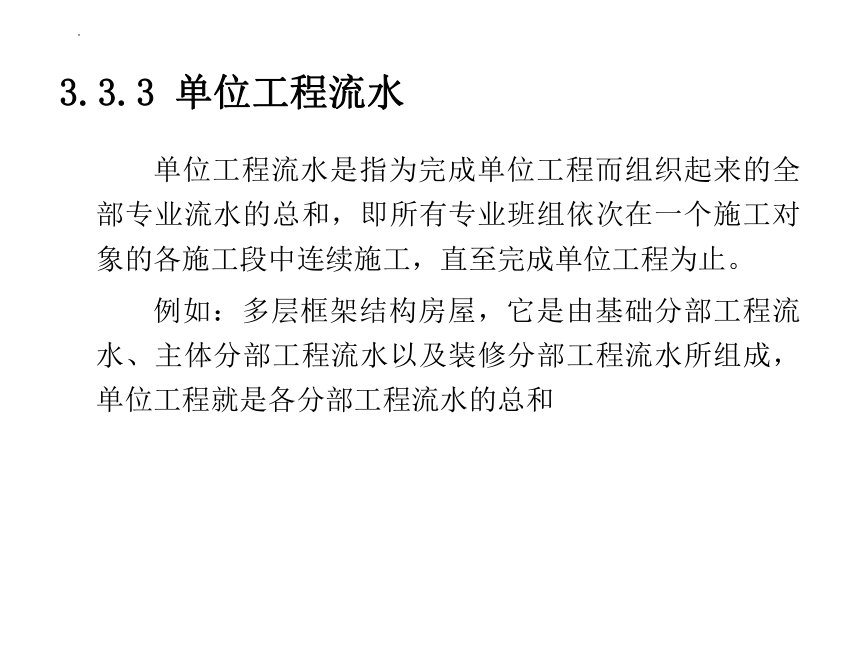

3.3.3 单位工程流水
单位工程流水是指为完成单位工程而组织起来的全部专业流水的总和，即所有专业班组依次在一个施工对象的各施工段中连续施工，直至完成单位工程为止。
例如：多层框架结构房屋，它是由基础分部工程流水、主体分部工程流水以及装修分部工程流水所组成，单位工程就是各分部工程流水的总和

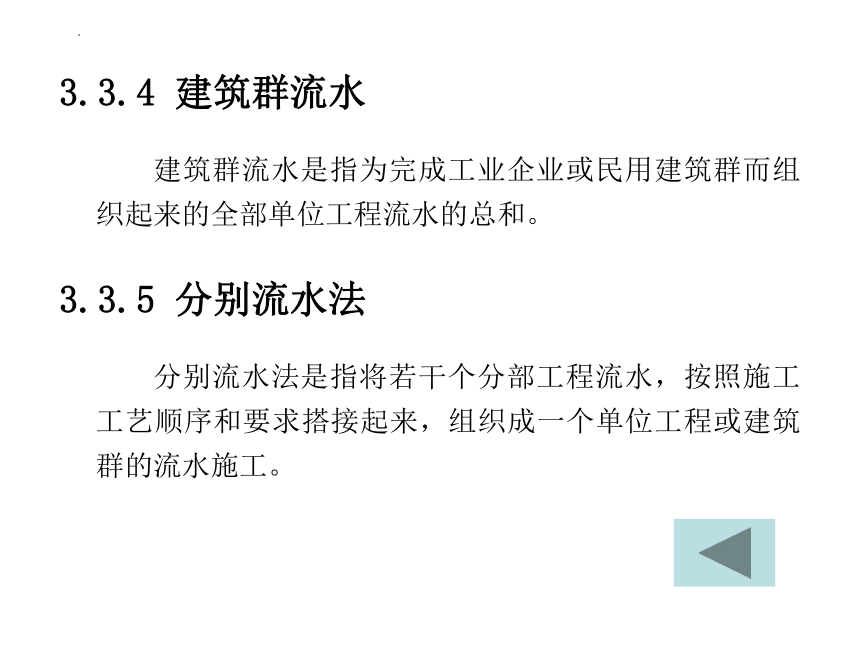

3.3.4 建筑群流水
建筑群流水是指为完成工业企业或民用建筑群而组织起来的全部单位工程流水的总和。
3.3.5 分别流水法
分别流水法是指将若干个分部工程流水，按照施工工艺顺序和要求搭接起来，组织成一个单位工程或建筑群的流水施工。
3.4 流水施工的方式

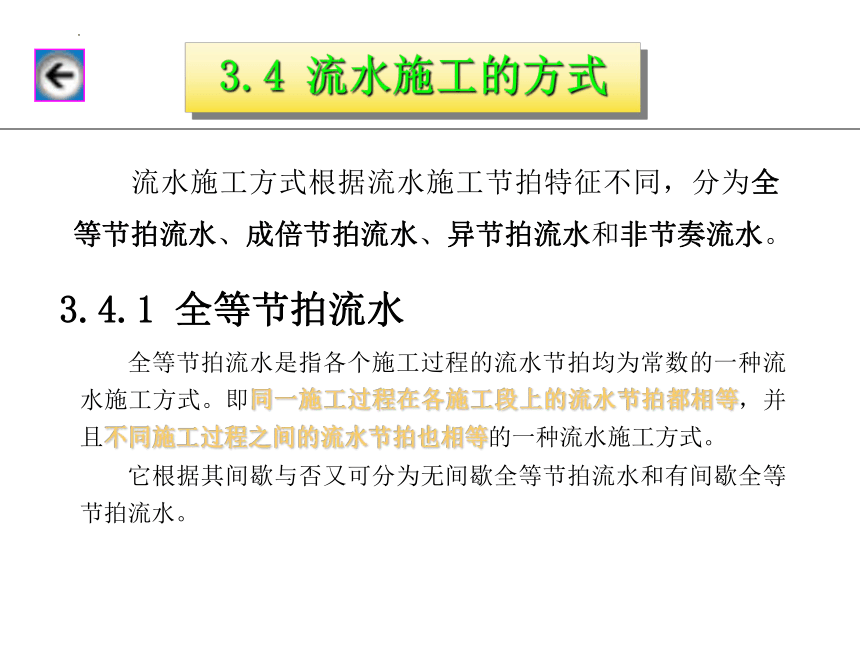

3.4.1 全等节拍流水
流水施工方式根据流水施工节拍特征不同，分为全等节拍流水、成倍节拍流水、异节拍流水和非节奏流水。
全等节拍流水是指各个施工过程的流水节拍均为常数的一种流水施工方式。即同一施工过程在各施工段上的流水节拍都相等，并且不同施工过程之间的流水节拍也相等的一种流水施工方式。
它根据其间歇与否又可分为无间歇全等节拍流水和有间歇全等节拍流水。
施工 过程 施工进度（天）
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
挖基槽(A)
做垫层(B)
砌基础(C)
回填土(D)
①
①
①
①
②
②
②
②
③
③
③
③
④
④
④
④

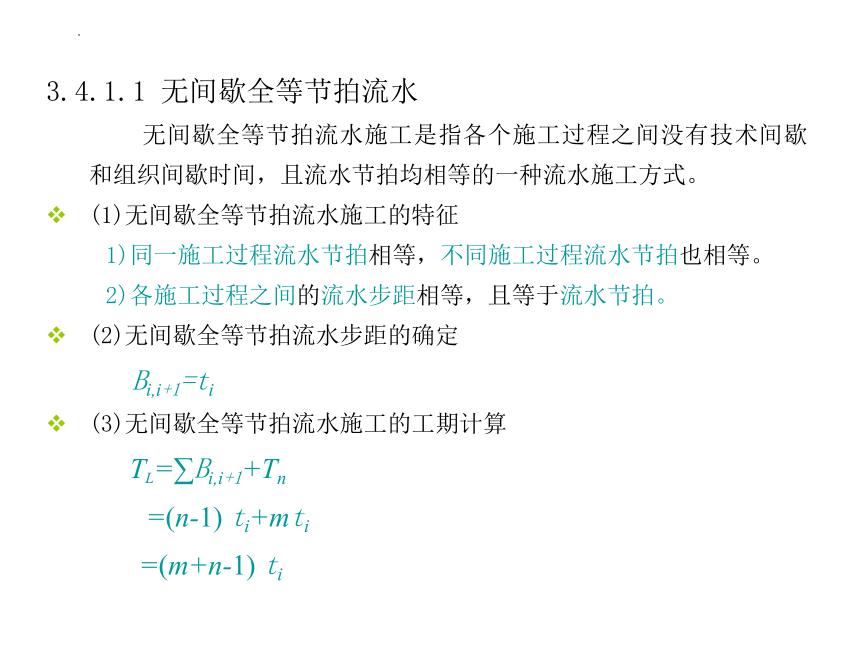

3.4.1.1 无间歇全等节拍流水
无间歇全等节拍流水施工是指各个施工过程之间没有技术间歇和组织间歇时间，且流水节拍均相等的一种流水施工方式。
(1)无间歇全等节拍流水施工的特征
1)同一施工过程流水节拍相等，不同施工过程流水节拍也相等。
2)各施工过程之间的流水步距相等，且等于流水节拍。
(2)无间歇全等节拍流水步距的确定
Bi,i+1=ti
(3)无间歇全等节拍流水施工的工期计算
TL=∑Bi,i+1+Tn
=(n-1) ti+mti
=(m+n-1) ti

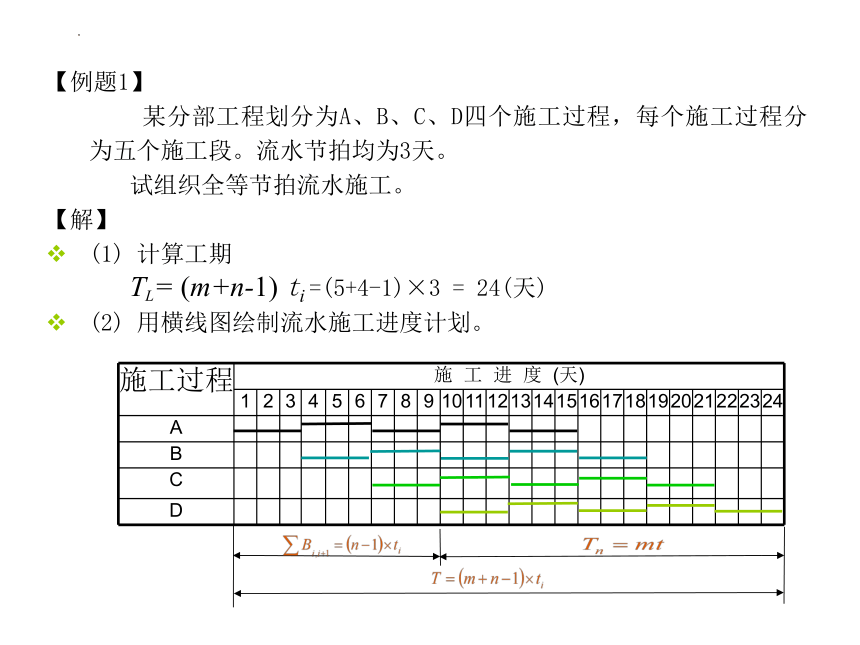

【例题1】
某分部工程划分为A、B、C、D四个施工过程，每个施工过程分为五个施工段。流水节拍均为3天。
试组织全等节拍流水施工。
【解】
(1) 计算工期
TL= (m+n-1) ti =(5+4-1)×3 = 24(天)
(2) 用横线图绘制流水施工进度计划。
施工过程 施 工 进 度 (天)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
A
B
C
D

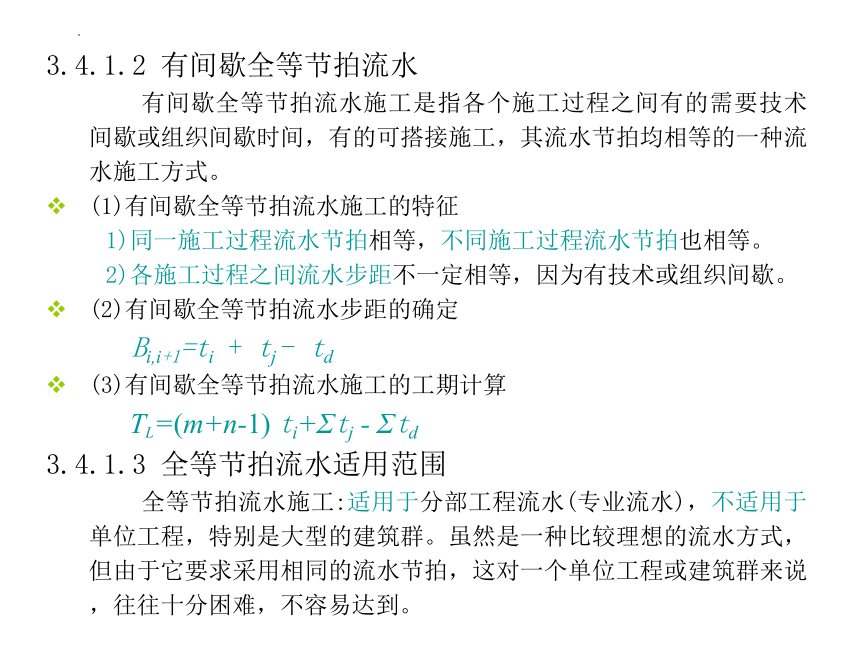

3.4.1.2 有间歇全等节拍流水
有间歇全等节拍流水施工是指各个施工过程之间有的需要技术间歇或组织间歇时间，有的可搭接施工，其流水节拍均相等的一种流水施工方式。
(1)有间歇全等节拍流水施工的特征
1)同一施工过程流水节拍相等，不同施工过程流水节拍也相等。
2)各施工过程之间流水步距不一定相等，因为有技术或组织间歇。
(2)有间歇全等节拍流水步距的确定
Bi,i+1=ti + tj - td
(3)有间歇全等节拍流水施工的工期计算
TL=(m+n-1) ti+Σtj - Σtd
3.4.1.3 全等节拍流水适用范围
全等节拍流水施工:适用于分部工程流水(专业流水)，不适用于单位工程，特别是大型的建筑群。虽然是一种比较理想的流水方式，但由于它要求采用相同的流水节拍，这对一个单位工程或建筑群来说，往往十分困难，不容易达到。
【例题2】
某砖混结构四单元的住宅的基础工程，分为两个施工段．各个施工过程的流水节拍及人数见表3.2，混凝土浇捣后，应养护3天才能进行墙体砌筑，试组织流水施工。
【解】
(1) 计算工期
TL= (m+n-1) ti +Σtj - Σtd =(2+4-1)×2 +3 -0 = 13(天)
(2) 用横线图绘制流水施工进度计划。
施工过程 施 工 进 度（天）
1 2 3 4 5 6 7 8 9 10 11 12 13
挖土及垫层
钢筋砼基础
基础墙
回填土
tj
施 工 段 施 工 过 程 Ⅰ段 Ⅱ段 Ⅲ段 Ⅳ段
A 2 2 2 2
B 2 2 2 2
C 2 2 2 2
D 2 2 2 2
3.4.2 成倍节拍流水
成倍节拍流水施工是指同一施工过程在各个施工段的流水节拍相等，不同施工过程之间的流水节拍不完全相等，但各个施工过程的流水节拍均为其中最小流水节拍的整数倍的流水施工方式。
1.成倍节拍流水施工的特征
(1)同一施工过程流水节拍相等，不同施工过程流水节拍等于或为其中最小流水节拍的整数倍。
(2)各个施工段上的流水步距等于其中最小的流水节拍。
(3)每个施工过程的工作队数等于本施工过程流水节拍与最小流水节拍的比值：即：
2.成倍节拍流水步距的确定
Bi,i+1=tmin
3.成倍节拍流水施工的工期计算
TL=(m + n! -1) tmin n! =ΣDi (施工班组总数目)
【例题3】
某砖某分部工程有A、B、C、D四个施工过程，m＝6，流水节拍分别为ta ＝2天，tb =6天，tc =4天，td ＝2天。试组织成倍节拍流水施工。
【解】
(1)计算最小流水节拍
tmin=MIN(2, 6, 4, 2)= 2 (天)
(2)计算施工队数
施工队总数目
n! =ΣDi = 1+3+2+1=7(个)
【解】
(2)计算工期
TL=(m + n! -1) tmin=（6＋7－1）×2= 24 (天)
(2) 根据计算的流水参数绘制施工进度计划表
施工过程 施工队 施 工 进 度（天）
2 4 6 8 10 12 14 16 18 20 22 24
A 1A
B 1B
2B
3B
C 1C
2C
D 1D
3.4.3 异节拍流水施工(不等节拍)
异节拍流水施工是指同一施工过程在各个施工段的流水节拍相等，不同施工过程之间的流水节拍不一定相等的流水施工方式。
1.异节拍流水施工的特征
(1)同一施工过程流水节拍相等，不同施工过程流水节拍不一定相等。
(2)各个施工过程之间的流水步距不一定相等。
2.异节拍流水步距的确定
(1) 当ti≤ti+1时
Bi,i+1=ti +(tj –td )
(2) 当ti ＞ ti+1时
Bi,i+1= mti- (m-1)ti+1 +(tj –td )
=4*6-（4-1）*5=9
2+9+4*5=31天
3. 异节拍流水施工工期计算
TL=∑Bi,i+1+ Tn
= ∑Bi,i+1+ mtn
【例题4】某工程划分为甲、乙、丙、丁四个施工过程，分三个施工段组织流水施工。各施工过程的流水节拍分别为t甲＝2天，t乙＝3天，t丙＝5天， t丁＝2天，施工过程乙完成后需有1天的技术间歇时间。试求各施工过程之间的流水步距及该工程的工期。
【解】
B丙，丁=m*ti-(m-1)ti+1
=3*5-(3-1)*2
=15-4
=11
【例题4】某工程划分为甲、乙、丙、丁四个施工过程，分三个施工段组织流水施工。各施工过程的流水节拍分别为t甲＝2天，t乙＝3天，t丙＝5天， t丁＝2天，施工过程乙完成后需有1天的技术间歇时间。试求各施工过程之间的流水步距及该工程的工期。
【解】
(1)计算流水步距
∵ t甲＜ t乙；tj =0；td =0；
∴ B甲,乙= t甲+tj - td = 2 (天)
∵ t乙＜ t丙；tj =1；td =0；
∴ B乙,丙= t乙+tj - td = 3＋1＝4 (天)
∵ t丙＞ t丁；tj =0；td =0；
∴ B丙,丁= mt丙-(m-1)t丁+(tj - td )= 3×5-(3-1)×2＋0+0＝11 (天)
(2)计算流水工期
施工 过程 施 工 进 度 (天)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23
甲
乙
丙
丁
用横线图绘制流水施工进度计划。
3.4.4 非节奏流水施工（无节奏）
非节奏流水施工是指同一施工过程或不同施工过程的流水节拍不完全相等的一种流水施工方式。
3.4.4.1 非节奏流水施工的特征
(1)同一施工过程或不同施工过程的流水节拍不完全相等。
(2)各个施工过程之间的流水步距不完全相等且差异较大。
3.4.4.2 非节奏流水流水步距的确定
非节奏流水步距的计算是采用“累加斜减计算法”，即：
(1)将每个施工过程的流水节拍逐段累加；
(2)错位相减，即即相邻斜减，得到一组差数；
(3)取上一步斜减差数中的最大值作为流水步距。
3.4.4.3 非节奏流水施工工期计算
TL=∑Bi,i+1+ Tn
3.4.4.4 非节奏流水施工方式的适用范围
非节奏流水施工适用于各种不同结构性质和规模的工程施工组织。由于它不像有节奏流水施工那样有一定的时间规律约束，在进度安排上比较灵活、自由，适用于分部工程和单位工程及大型建筑群的流水施工，是流水施工中应用最多的一种方式。
【例题5】
某分部工程流水节拍如表3. 3，试计算流水步距和工期。
施 工 段 施 工 过 程 Ⅰ段 Ⅱ段 Ⅲ段 Ⅳ段
A 3 2 1 4
B 2 3 2 3
C 1 3 2 3
D 2 4 3 1
累加数列：
错位相减：
A: 3 2 1 4
A 与 B： 3 5 6 10
－ 2 5 7 10
3 3 1 3 －10
B 与 C： 2 5 7 10
－ 1 4 6 9
2 4 3 4 －9
C 与 D： 1 4 6 9
－ 2 6 9 10
1 2 0 0 －10
3. 取最大差值：
B: 2 3 2 3
C: 1 3 2 3
D: 2 4 3 1
4. 计算工期：
5. 绘制施工进度计划表：
施工 过程 施 工 进 度 (天)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
A
B
C
D
用横线图绘制流水施工进度计划。
【例题6】
已知数据如表3．4所示，试求：
①若工期规定为18天，试组织全等节拍流水施工，并分别画出其横道图、劳动力动态变化曲线
②若工期不规定，组织不等节拍流水施工，分别画出其横道图、劳动力动态变化曲线
③试比较两种流水方案，采用哪一种较为有利
3.4.5 流水施工综合举例
施工过程 总工程量 产量定额 班组人数 流水段
单位 数量 最低 最高
A m2 600 5m2/工日 10 15 4
B m2 960 4 m2/工日 10 20 4
C m2 1600 5m2/工日 10 40 4
【解】
已知：施工过程数 n=3；施工段数 m=4；各施工过程每段的工程量为：
(1)全等节拍流水施工
根据已知给定工期TL=18天，反求出流水节拍，即：
验算各班组劳力资源是否满足要求：
流水步距BA,B=BB,C=3天
绘制横道图及劳动力动态变化曲线
人数
时间
劳动力动态曲线
施工 过程 人数 施 工 进 度 (天)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
A 10
B 20
D 27
10
30
57
47
27
(2)不等节拍流水施工
①首先根据各班组最高和最低限制人数，求出各施工过程的最小和最大流水节拍：即：
②③考虑到尽量缩短工期,并且使各班组人数变化趋于均衡，因此，取：
tAmin=2,tAmax=3
tBmin=3,tBmax=6
tCmin=2,tCmax=8
tA=2,3
tB=3,4,5,6
tC=2,3,4,5,6,7,8
2*4*7-1=55
1号2,4,2; 2号2,4,4; 3号2,4,6; 4号2,4,8
5号2,6,2; 6号2,6,4; 7号2,6,6; 8号2,6,8
9号3,3,6 10号3,6,3; 11号 3,6,6
剩下同学选择其他组合方式。
TL=(m+n’-1)tmin=(4+7-1)*2=20天。
N’=1+3+2=7
m施工段，n施工过程数 n’施工队伍个数
施 工 段 施 工 过 程 Ⅰ段 Ⅱ段 Ⅲ段 Ⅳ段
A 2 4 3 2
B 2 3 4 1
C 3 2 1 2
D 2 4 1 2
(2)不等节拍流水施工
③ 确定流水步距：
④ 计算流水工期:
⑤ 绘制横道图及劳动力变化曲线
绘制横道图及劳动力动态变化曲线
人数
时间
劳动力动态曲线
施工 过程 人数 施 工 进 度 (天)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
A 10
B 20
D 27
15
35
55
40
20
3.5 流水施工的应用
3.5.1 选择流水方式的思路
流水方式有全等节拍、成倍节拍、异节拍、非节奏等四种流水施工方式。如何正确选用流水方式，通常做法是：
(1) 首先将单位工程流水分解为分部工程流水，然后根据分部工程的各施工过程劳动量的大小、施工班组人数来选择流水施工方式。
(2) 若分部工程的施工过程数目不多(3～5个)，可以通过调整班组人数使得各施工过程的流水节拍相等，从而采用全等节拍流水施工方式，这是一种最理想、最合理的流水方式。
(3)若分部工程的施工过程数目较多，要使其流水节拍相等较困难，因此，可考虑流水节拍的规律，分别选择成倍节拍、异节拍、非节奏流水施工方式。
3.5.2 流水施工应用实例
介绍三个较为常见的工程施工实例
3.5.2.1 框架结构房屋的流水施工
见教材P42
(略)
3.5.2.2 砖混结构房屋的流水施工
见教材P46
(略)
3.5.2.3 建筑群的流水施工
见教材P47
(略)
本 章 小 结
本章主要介绍：
(1)流水施工的基本原理
(2)流水施工有关参数
(3)流水施工的组织方式
(4)流水施工组织应用实例
