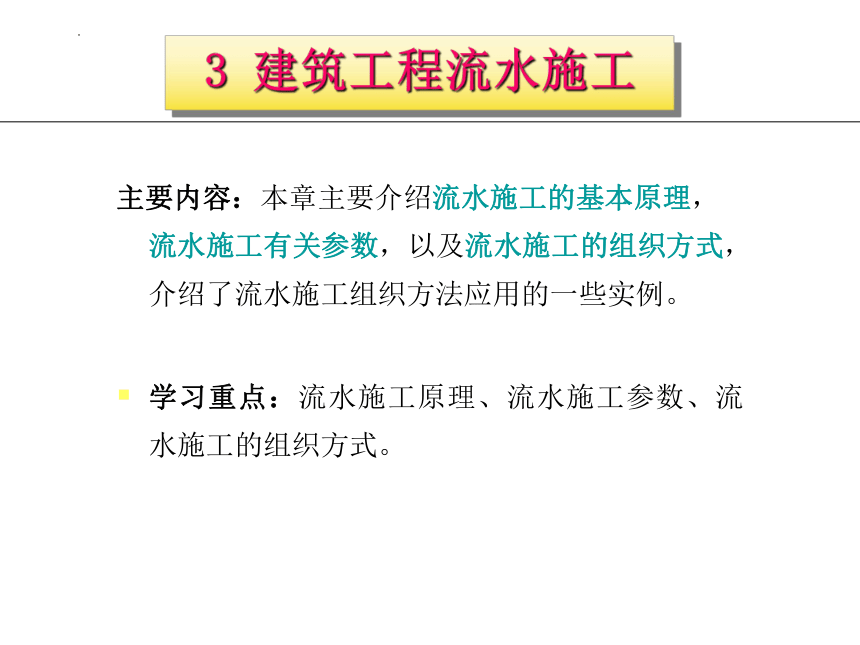

3 建筑工程流水施工
主要内容：本章主要介绍流水施工的基本原理，流水施工有关参数，以及流水施工的组织方式，介绍了流水施工组织方法应用的一些实例。
学习重点：流水施工原理、流水施工参数、流水施工的组织方式。

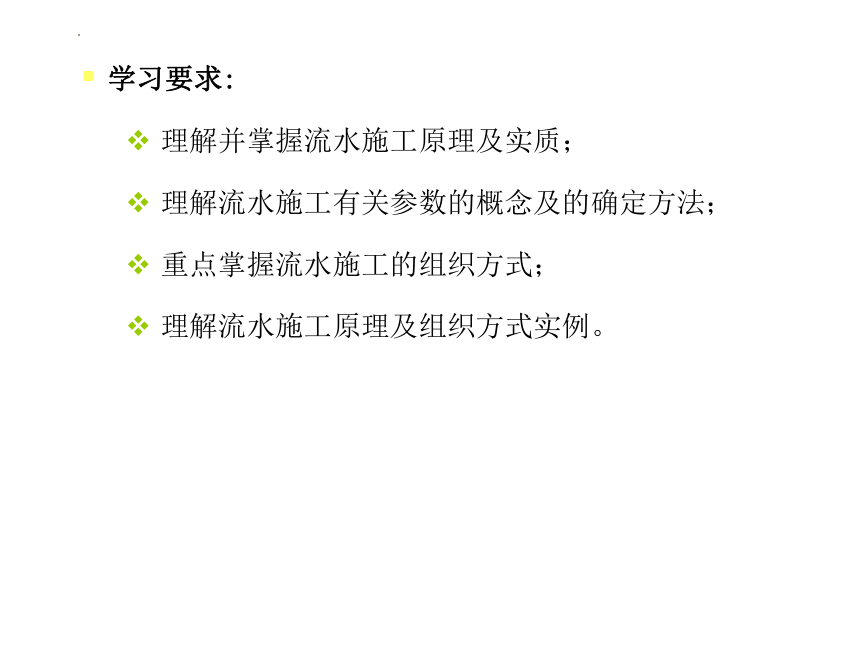

学习要求:
理解并掌握流水施工原理及实质；
理解流水施工有关参数的概念及的确定方法；
重点掌握流水施工的组织方式；
理解流水施工原理及组织方式实例。

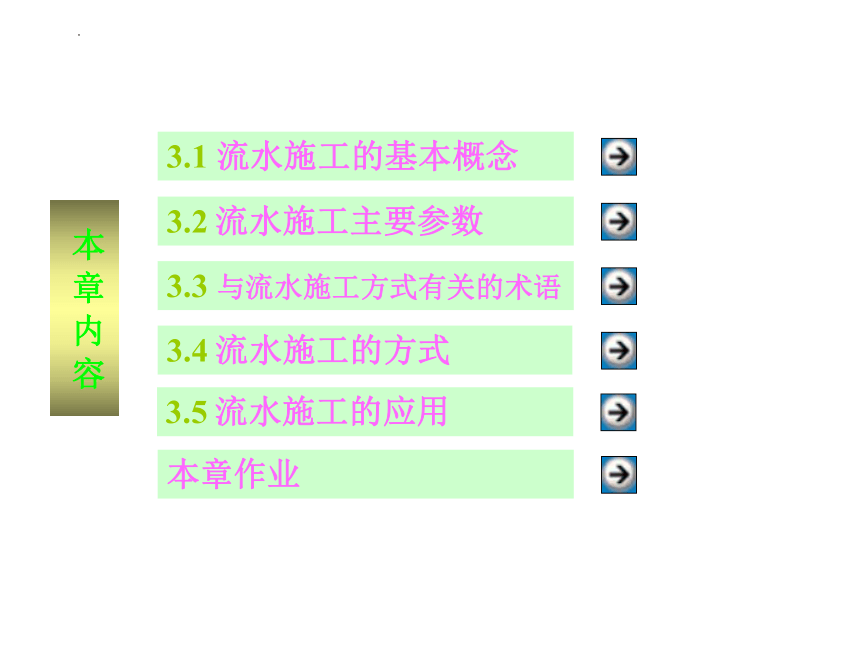

3.1 流水施工的基本概念
3.2 流水施工主要参数
3.3 与流水施工方式有关的术语
3.4 流水施工的方式
本章作业
本 章 内 容
3.5 流水施工的应用

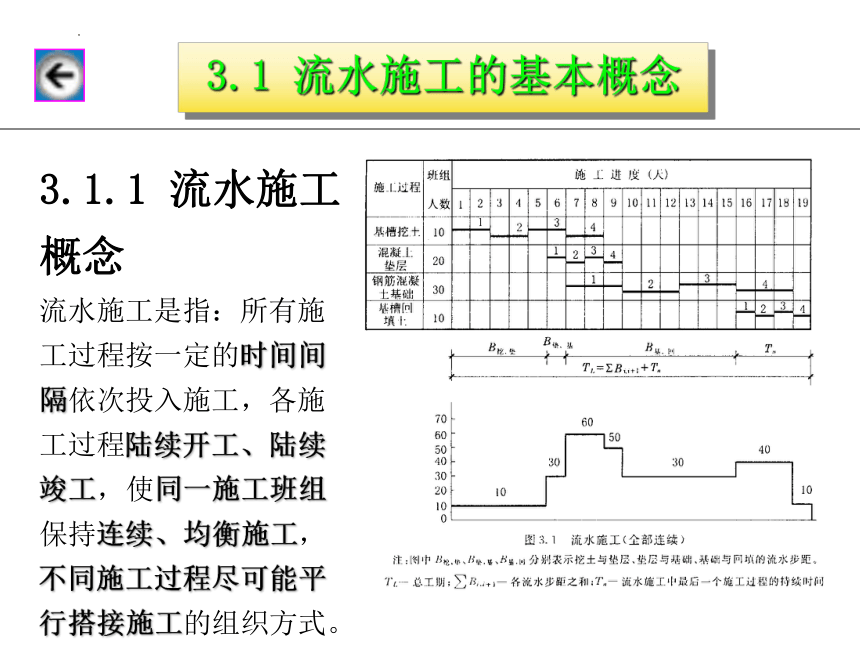

3.1 流水施工的基本概念
3.1.1 流水施工概念
流水施工是指：所有施工过程按一定的时间间隔依次投入施工，各施工过程陆续开工、陆续竣工，使同一施工班组保持连续、均衡施工，不同施工过程尽可能平行搭接施工的组织方式。
3.1.2.1 划分施工阶段
根据组织流水施工的需要，将拟建工程尽可能地划分为劳动量大致相等的若干个施工段，也可称为流水段。
通过划分施工段就可将单件产品变成“批量”的多件产品，从而形成流水作业的前提。
施工段如何划分？
根据建筑工程施工质量检查验收的要求，每个施工段就是一个检验批。检验批的划分原则？检验批可根据施工及质量控制和专业验收需要按工程量、楼层、施工段、变形缝等进行划分。
例如：
某六层四单元砖混住宅，主体结构施工，施工段划分？可按平面划分两个施工段；内抹灰施工，施工段划分？可按楼层划分六个施工段；内装修施工，施工段划分？可按立面分楼层划分若干个施工段。
3.1.2 流水施工的条件（5条件）

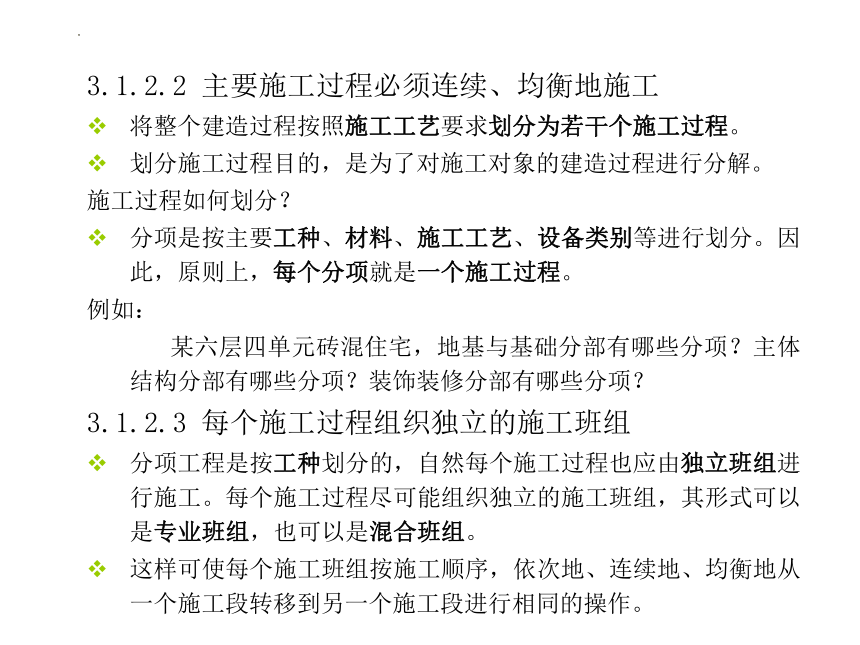

3.1.2.2 主要施工过程必须连续、均衡地施工
将整个建造过程按照施工工艺要求划分为若干个施工过程。
划分施工过程目的，是为了对施工对象的建造过程进行分解。
施工过程如何划分？
分项是按主要工种、材料、施工工艺、设备类别等进行划分。因此，原则上，每个分项就是一个施工过程。
例如：
某六层四单元砖混住宅，地基与基础分部有哪些分项？主体结构分部有哪些分项？装饰装修分部有哪些分项？
3.1.2.3 每个施工过程组织独立的施工班组
分项工程是按工种划分的，自然每个施工过程也应由独立班组进行施工。每个施工过程尽可能组织独立的施工班组，其形式可以是专业班组，也可以是混合班组。
这样可使每个施工班组按施工顺序，依次地、连续地、均衡地从一个施工段转移到另一个施工段进行相同的操作。

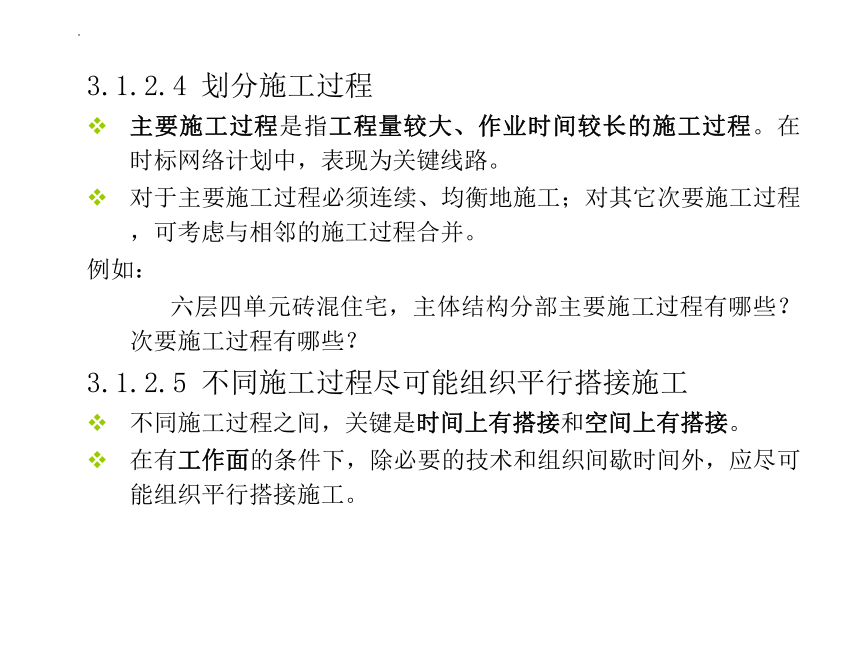

3.1.2.4 划分施工过程
主要施工过程是指工程量较大、作业时间较长的施工过程。在时标网络计划中，表现为关键线路。
对于主要施工过程必须连续、均衡地施工；对其它次要施工过程，可考虑与相邻的施工过程合并。
例如：
六层四单元砖混住宅，主体结构分部主要施工过程有哪些？次要施工过程有哪些？
3.1.2.5 不同施工过程尽可能组织平行搭接施工
不同施工过程之间，关键是时间上有搭接和空间上有搭接。
在有工作面的条件下，除必要的技术和组织间歇时间外，应尽可能组织平行搭接施工。
3.1.1 三种施工方式的比较
【举例】有四栋房屋的基础，其每栋的施工过程及工程量等如下：
1．依次施工(按施工段)
1＃
1＃
1＃
1＃
2＃
2＃
2＃
2＃
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
回填
砌墙
垫层
挖槽
施 工 进 度
施工过程
人数
时间
劳动力动态曲线
30
20
40
20
30
20
40
20
30
20
40
20
30
20
40
20
3＃
3＃
3＃
3＃
4＃
4＃
4＃
4＃
1) 特点： 工期长，工期：T＝16（天）
劳单位时间内投人的劳动力和物资较少，施工现场管理简单；
专业工作队不能连续施工（宜采用混合队组）。
2) 适用于: 工作面有限、规模小的工程
1－2．依次施工(按施工过程)
1) 特点： 工期长，工期：T＝16（天）
劳单位时间内投人的劳动力和物资较少，施工现场管理简单；
专业工作队不能连续施工（宜采用混合队组）。
2) 适用于: 工作面有限、规模小的工程
1＃
2＃
3＃
4＃
1＃
2＃
3＃
4＃
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
回填
砌墙
垫层
挖槽
施 工 进 度
施工过程
人数
时间
劳动力动态曲线
1＃
2＃
3＃
4＃
1＃
2＃
3＃
4＃
30
20
40
20
2．平行施工 （各队同时进行）
(1) 工期：T＝4（天）
(2) 特点：
1) 工期短；充分利用工作面
2) 但劳力和资源投入集中；
3) 仓库等临时设施增加,费用高。
(3) 适用于：工期要求紧、大规模的建筑群。
栋号 施 工 进 度
1 2 3 4
1#楼
2#楼
3#楼
4#楼
挖
垫
砌
填
人数
时间
劳动力动态曲线
120
80
80
160
挖
垫
砌
填
挖
垫
砌
填
挖
垫
砌
填
栋号 施 工 进 度
1 2 3 4 5 6 7
1#楼
2#楼
3#楼
4#楼
3．流水施工
(1)工期：T＝7
(2) 特点：
工期较短；
资源投入较均匀；
3) 各工作队连续作业；
4) 能连续、均衡地生产。
(3)实质：充分利用时间和空间。
挖
垫
砌
填
挖
垫
砌
填
挖
挖
垫
垫
砌
砌
填
填
人数
时间
劳动力动态曲线
30
50
110
80
60
20
90
4．搭接施工与流水施工的比较
(1) 优点：
前后施工过程之间安排紧凑，充分利用工作面，有利于缩短工期；
(2) 缺点：有些施工过程会出现不连续现象。
(3) 流水施工是搭接施工的一种特定形式，特点是施工过程的连续性。
12
10
8
6
4
2
11
9
回填
砌基
垫层
挖土
7
5
3
1
施 工 进 度
施工过程
挖1
垫1
砌1
填1
挖2
挖3
挖4
垫2
砌2
垫3
砌3
填2
垫4
砌4
填3
填4
12
10
8
6
4
2
11
9
回填
砌基
垫层
挖土
7
5
3
1
施 工 进 度
施工过程
挖1
垫1
砌1
填1
挖2
挖3
挖4
垫2
砌2
垫3
砌3
填2
垫4
砌4
填3
填4
采用流水施工可以带来的经济效果，主要表现在：
(1)按专业工种建立劳动组织，实行生产专业化，有利于劳动生产率的不断提高；
(2)各施工过程在保证连续施工的条件下最大限度地实现搭接施工，从而减少停工、窝工损失，有效地缩短了施工工期；
(3)施工的连续性、均衡性，使劳动消耗、物资供应等都处于相对平稳状态，充分发挥管理水平，降低工程成本。
3.1.3 流水施工的经济效果
流水施工是顺序施工和平行施工的综合，它体现了两种组织方法的优点，克服了它们的缺点。用流水施工的方法组织施工生产时，工期较依次施工短，需要投入的劳动力和资源供应较平行施工均匀，且工作队(组)能够连续施工。
