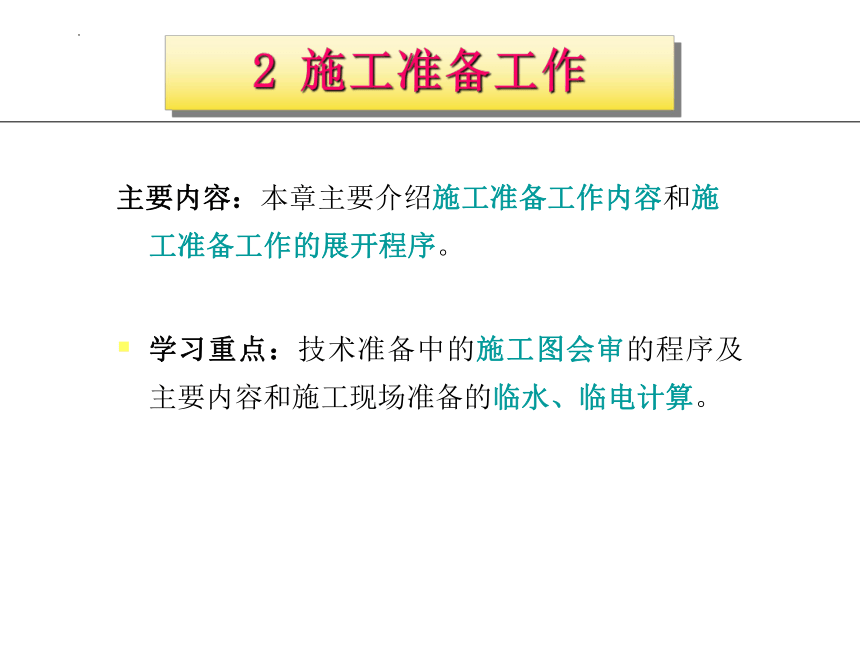

2 施工准备工作
主要内容：本章主要介绍施工准备工作内容和施工准备工作的展开程序。
学习重点：技术准备中的施工图会审的程序及主要内容和施工现场准备的临水、临电计算。

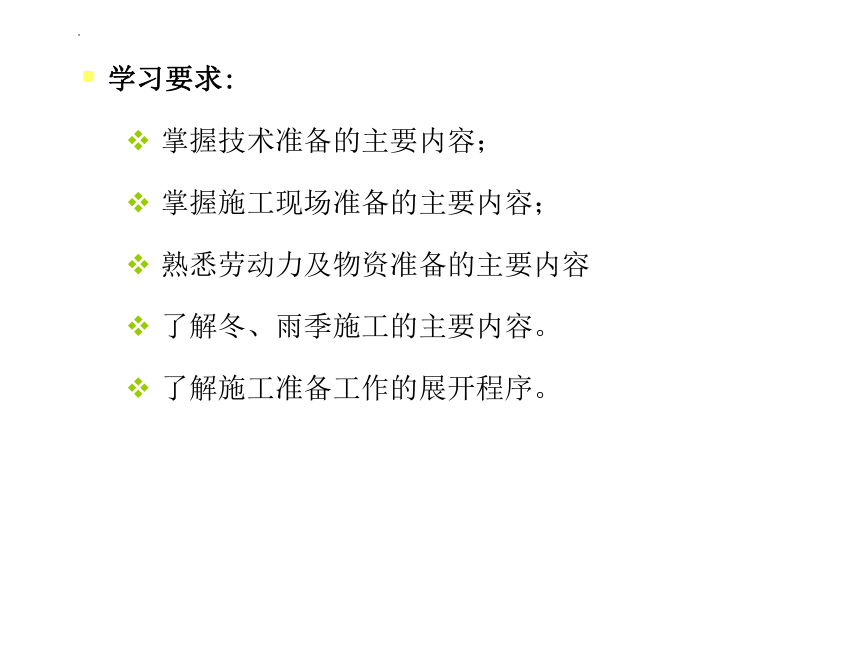

学习要求:
掌握技术准备的主要内容；
掌握施工现场准备的主要内容；
熟悉劳动力及物资准备的主要内容
了解冬、雨季施工的主要内容。
了解施工准备工作的展开程序。

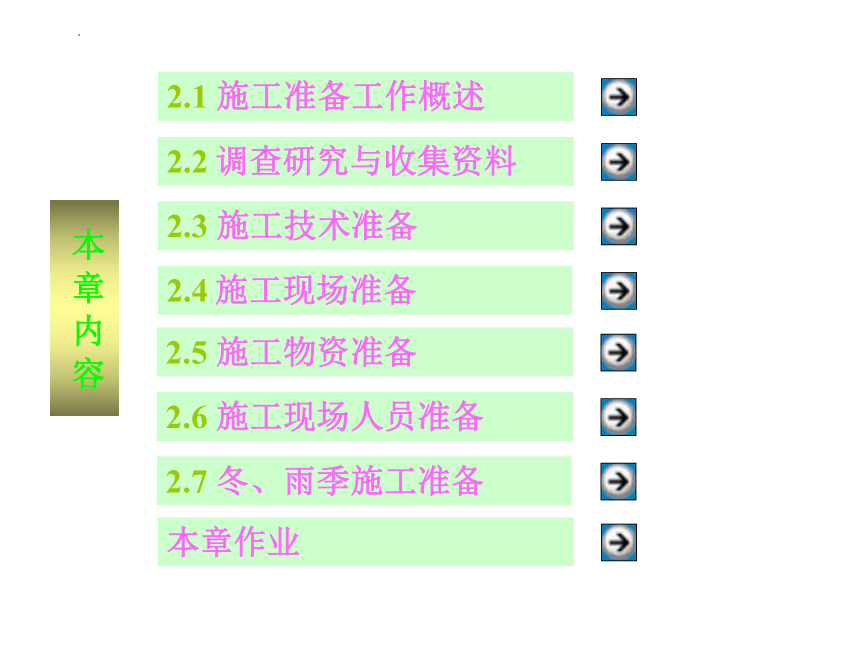

2.1 施工准备工作概述
2.2 调查研究与收集资料
2.3 施工技术准备
2.4 施工现场准备
本章作业
本 章 内 容
2.5 施工物资准备
2.6 施工现场人员准备
2.7 冬、雨季施工准备

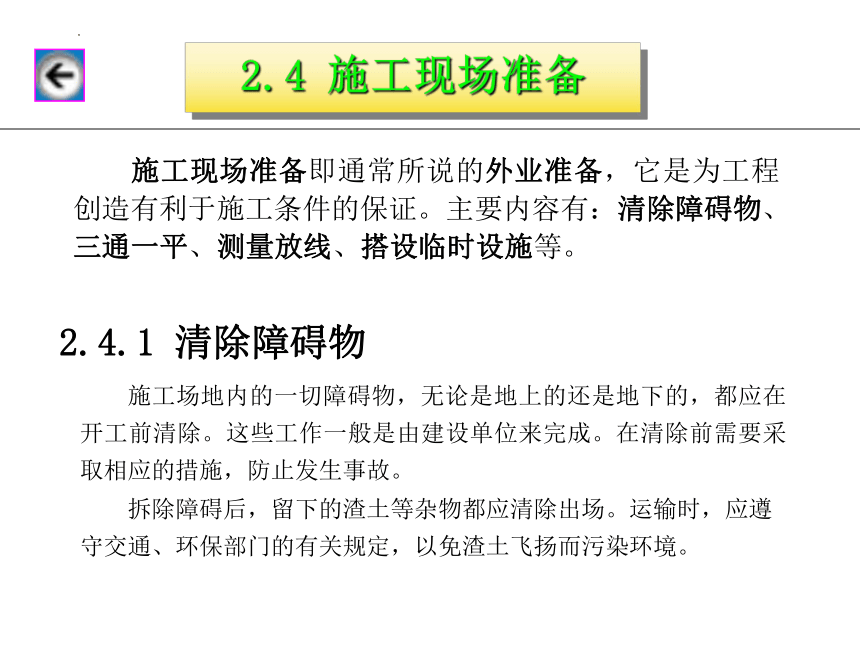

2.4 施工现场准备
2.4.1 清除障碍物
施工现场准备即通常所说的外业准备，它是为工程创造有利于施工条件的保证。主要内容有：清除障碍物、三通一平、测量放线、搭设临时设施等。
施工场地内的一切障碍物，无论是地上的还是地下的，都应在开工前清除。这些工作一般是由建设单位来完成。在清除前需要采取相应的措施，防止发生事故。
拆除障碍后，留下的渣土等杂物都应清除出场。运输时，应遵守交通、环保部门的有关规定，以免渣土飞扬而污染环境。

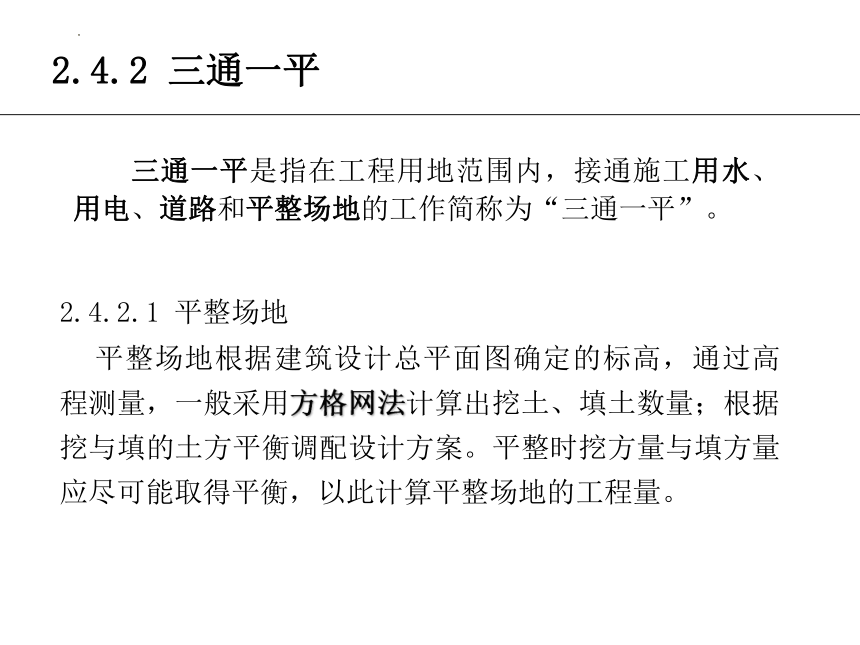

2.4.2 三通一平
2.4.2.1 平整场地
平整场地根据建筑设计总平面图确定的标高，通过高程测量，一般采用方格网法计算出挖土、填土数量；根据挖与填的土方平衡调配设计方案。平整时挖方量与填方量应尽可能取得平衡，以此计算平整场地的工程量。
三通一平是指在工程用地范围内，接通施工用水、用电、道路和平整场地的工作简称为“三通一平”。

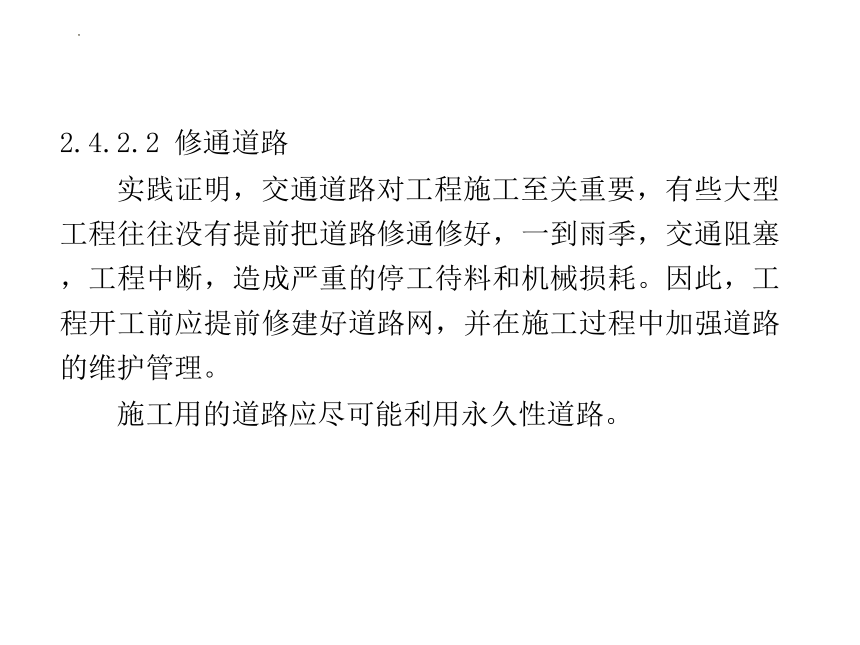

2.4.2.2 修通道路
实践证明，交通道路对工程施工至关重要，有些大型工程往往没有提前把道路修通修好，一到雨季，交通阻塞，工程中断，造成严重的停工待料和机械损耗。因此，工程开工前应提前修建好道路网，并在施工过程中加强道路的维护管理。
施工用的道路应尽可能利用永久性道路。

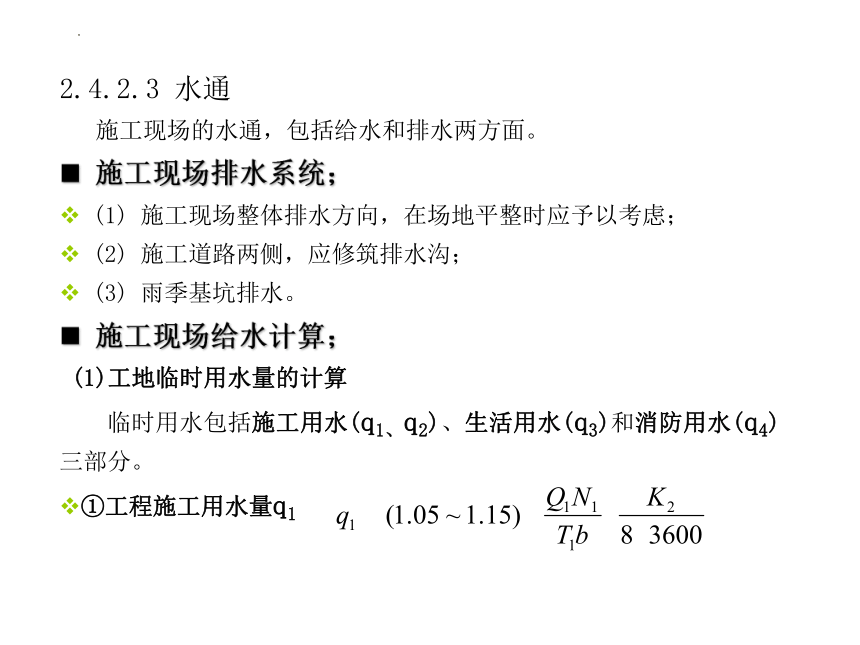

2.4.2.3 水通
施工现场的水通，包括给水和排水两方面。
施工现场排水系统；
(1) 施工现场整体排水方向，在场地平整时应予以考虑；
(2) 施工道路两侧，应修筑排水沟；
(3) 雨季基坑排水。
施工现场给水计算；
(1)工地临时用水量的计算
临时用水包括施工用水(q1、q2)、生活用水(q3)和消防用水(q4)三部分。
①工程施工用水量q1

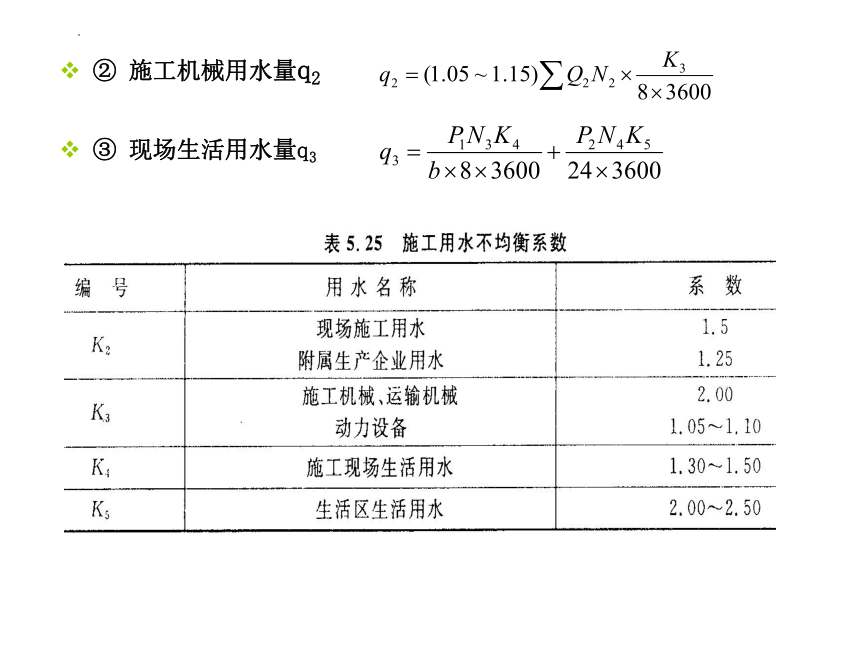

② 施工机械用水量q2
③ 现场生活用水量q3

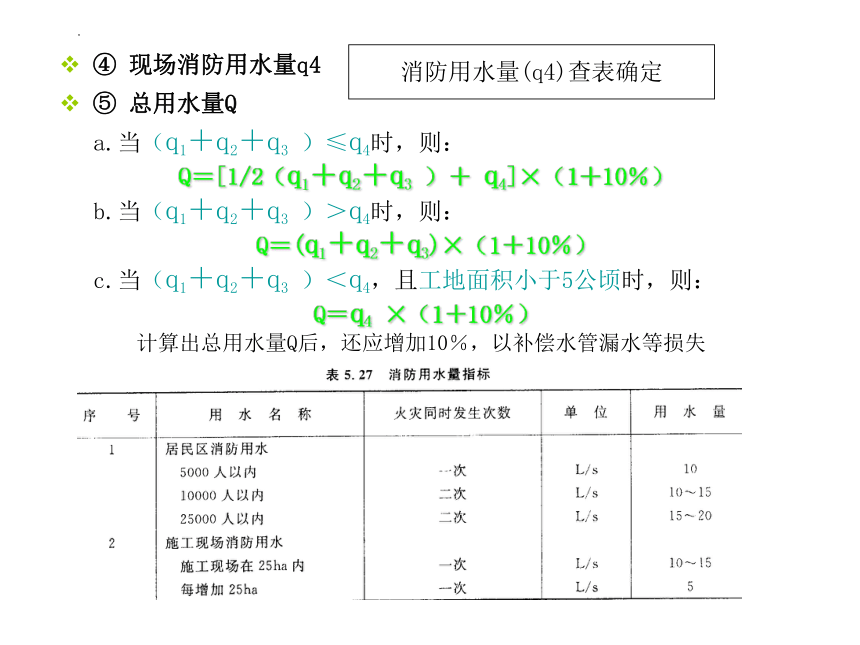

④ 现场消防用水量q4
⑤ 总用水量Q
a.当（q1＋q2＋q3 ）≤q4时，则：
Q＝[1/2（q1＋q2＋q3 ）＋ q4]×（1＋10％）
b.当（q1＋q2＋q3 ）＞q4时，则：
Q＝(q1＋q2＋q3)×（1＋10％）
c.当（q1＋q2＋q3 ）＜q4，且工地面积小于5公顷时，则：
Q＝q4 ×（1＋10％）
计算出总用水量Q后，还应增加10％，以补偿水管漏水等损失
消防用水量(q4)查表确定
(2) 工地临时供水管径的计算
(3)【软件计算】
【临时用水计算计算书】
2.4.2.4 电通
施工现场给水计算；
(1) 总用电量的计算
式中：
P---电设备总需要容量(KW)
P1---电动机额定容量(KW)
P2---电焊机额定容量(KW)
P3---室内照明容量(KW)
P4---室外照明容量(KW)
cosΦ—功率因数0.75-0.78
K1、K2、K3、K4-系数，见表5.23
选择变压器： P变≥P总
常用变压器容量见表5.33
(2) 电源选择
①选择施工现场临时供电电源时，应考虑下列因素：
施工现场建筑安装工程的工程量和施工进度安排；
各施工阶段的电力需要量；
施工现场各用电设备的布置情况及距离电源的远近情况；
施工现场附近现有配电装置情况等。
②选择施工现场临时供电电源方案种类：
完全由施工现场附近现有的永久性配电装置供给；
施工现场附近现有的配电装置只能供给一部分，尚需自行扩大现有电源或增设临时供电系统以补充其不足；
利用施工现场附近高压电力网，设置临时变压器；
设置临时发电装置
(3) 配电导线的选择
① 配电导线截面的选择应满足下列要求
导线应有足够的力学强度，不发生断线现象；
在正常的温度下，导线能够持续通过最大的负载电流而本身的温度不超过规定值；
导线上电压损失应在规定的允许范围内，能保证电气设备正常工作。
② 配电线路的计算及导线截面选择
配电导线的截面通常根据负荷电流来选择，然后再用电压及力学强度进行校核。
按允许电流选择：
U=380(v) CosΦ=0.7~0.75
查表确定导线型号及规格。
2.4.3 测量放线
在测量放线前，应做好以下几项准备工作：
(1)对测量仪器进行检验和校正
(2)了解了解设计意图，熟悉并校核施工图纸。
(3)校核红线桩与水准点
(4)制定测量、放线方案。
2.4.4 临时设施的搭设
临时设施的搭设包括：工地办公室、职工宿舍、食堂、材料库房、作业棚的搭设。
尽量利用原有建筑物，或先施工一部分永久性建筑物作为施工临时设施，尽量减少临时设施的数量，以节约资金。
2.5 施工物资准备
施工物资准备，包括：
(1) 建筑材料准备
(2) 预制构件及商品混凝土准备
(3) 生产设备准备
(4) 施工机具的准备
(5) 模板和脚手架的准备
2.6 施工现场人员准备
2.6.1 组建项目经理部
(略)
2.6.2 施工班组准备
(1) 砖混结构，以瓦工，配备适量的架子工、木工、钢筋工、混凝土工以及小型机械工等。
(2) 全现浇结构，以模板工、钢筋工、混凝土工为主，装饰阶段须配备抹灰、油漆、木工等。
(3)装配式结构，以构件吊装为主，同时配以适当的木工、钢筋工、混凝土工、瓦工。因焊接量较大，电焊工要充足。
2.6.3 组织外包工队伍
(1)外包工队独立承担单位工程的施工；
(2)外包工队承担某个分部(分项)工程的施工；
(3)临时施工队伍与本企业队伍混编使用；
2.6.4 施工队伍教育
(1)安全“三级”教育；
(2)质量培训；
(3)技术培训；
2.7 冬、雨季施工准备
2.7.1 冬季施工的准备工作
2.7.1.1 合理安排冬施项目
(1) 安排冬施可行，采取措施影响不大的项目。如砌砖、砼结构。
(2) 不安排冬施影响较大的项目。
2.7.1.2 冬施材料准备
(1) 外加剂(防冻剂、早强剂)；
(2) 保温材料(稻草、炉渣、草垫、麻袋、锯末等)；
(3) 劳动保护、防寒用品等。
2.7.1.3 做好保温测温工作
2.7.1.4 加强安全教育，严防火灾发生
2.7.2 雨季施工的准备工作
(1)防洪排涝，做好现场排水工作；
(2)做好雨季施工安排，尽量避免雨季窝工造成的损失；
(3)做好道路维护，保证运输、畅通；
(4)做好物资的储存；
(5)做好机具设备等防护
本 章 小 结
本章主要介绍：
(1) 施工准备工作内容；
(2) 施工准备工作的展开程序；
(3) 重点学习施工图会审的程序及主要内容；
(4) 重点学习临水、临电计算。
