单元３　横道图进度计划
3. 4　流水施工的组织方式
3. 4　流水施工的组织方式
　　

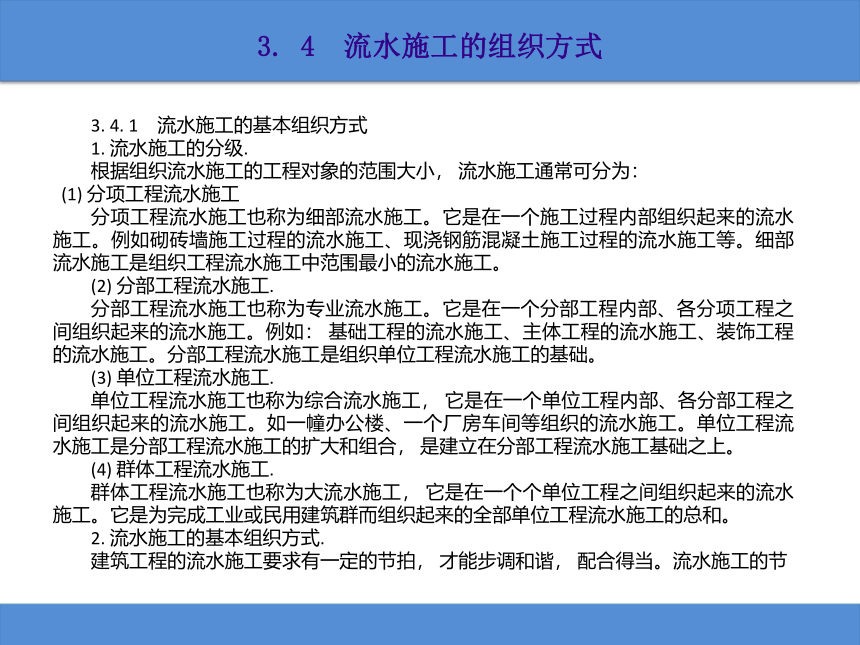

　　3. 4. 1　流水施工的基本组织方式
　　1. 流水施工的分级.
　　根据组织流水施工的工程对象的范围大小， 流水施工通常可分为：
(1) 分项工程流水施工
　　分项工程流水施工也称为细部流水施工。它是在一个施工过程内部组织起来的流水施工。例如砌砖墙施工过程的流水施工、现浇钢筋混凝土施工过程的流水施工等。细部流水施工是组织工程流水施工中范围最小的流水施工。
　　(2) 分部工程流水施工.
　　分部工程流水施工也称为专业流水施工。它是在一个分部工程内部、各分项工程之间组织起来的流水施工。例如： 基础工程的流水施工、主体工程的流水施工、装饰工程的流水施工。分部工程流水施工是组织单位工程流水施工的基础。
　　(3) 单位工程流水施工.
　　单位工程流水施工也称为综合流水施工， 它是在一个单位工程内部、各分部工程之间组织起来的流水施工。如一幢办公楼、一个厂房车间等组织的流水施工。单位工程流水施工是分部工程流水施工的扩大和组合， 是建立在分部工程流水施工基础之上。
　　(4) 群体工程流水施工.
　　群体工程流水施工也称为大流水施工， 它是在一个个单位工程之间组织起来的流水施工。它是为完成工业或民用建筑群而组织起来的全部单位工程流水施工的总和。
　　2. 流水施工的基本组织方式.
　　建筑工程的流水施工要求有一定的节拍， 才能步调和谐， 配合得当。流水施工的节
3. 4　流水施工的组织方式
奏是由节拍所决定的。由于建筑工程的多样性， 各分部分项的工程量差异较大， 要使所有的流水施工都组织成统一的流水节拍是很困难的。在大多数的情况下， 各施工过程的流水节拍不一定相等， 甚至一个施工过程本身在各施工段上的流水节拍也不相等。因此形成了不同节奏特征的流水施工。
　　根据流水施工节奏特征的不同， 流水施工的基本方式分为有节奏流水施工和无节奏流水施工两大类。
　　有节奏流水又可分为等节奏流水和异节奏流水， 如图3 -9 所示。
3. 4　流水施工的组织方式

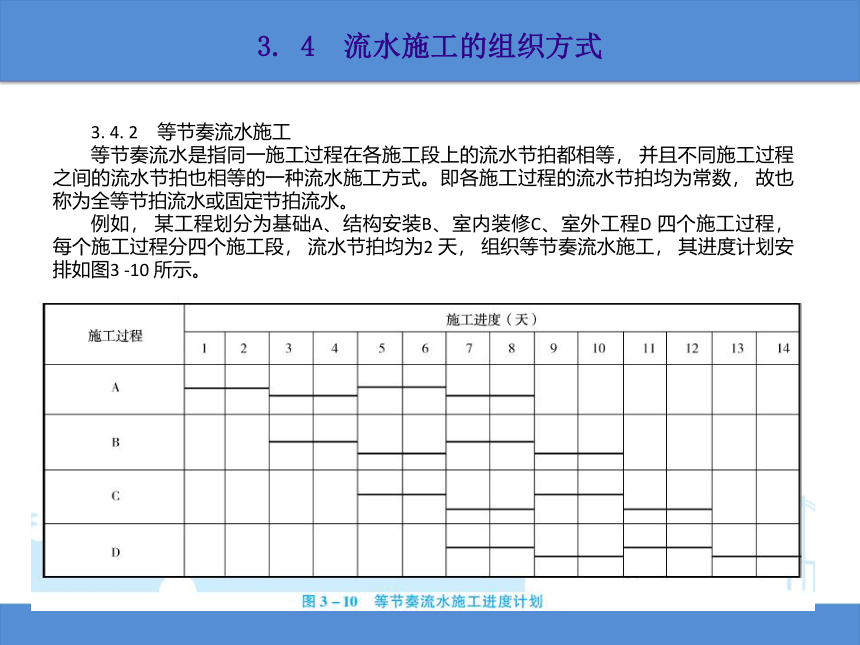

　　3. 4. 2　等节奏流水施工
　　等节奏流水是指同一施工过程在各施工段上的流水节拍都相等， 并且不同施工过程之间的流水节拍也相等的一种流水施工方式。即各施工过程的流水节拍均为常数， 故也称为全等节拍流水或固定节拍流水。
　　例如， 某工程划分为基础A、结构安装B、室内装修C、室外工程D 四个施工过程， 每个施工过程分四个施工段， 流水节拍均为2 天， 组织等节奏流水施工， 其进度计划安排如图3 -10 所示。

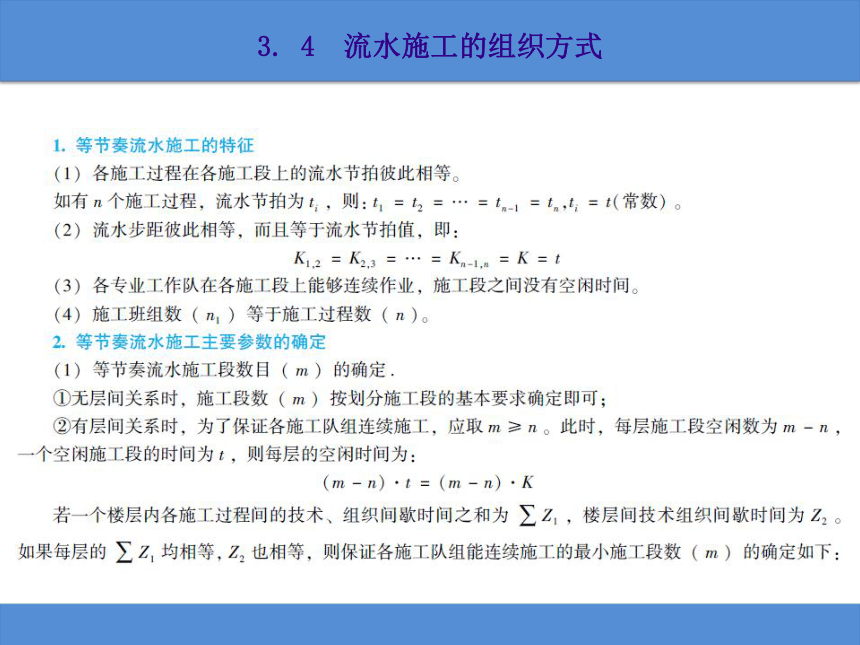

3. 4　流水施工的组织方式

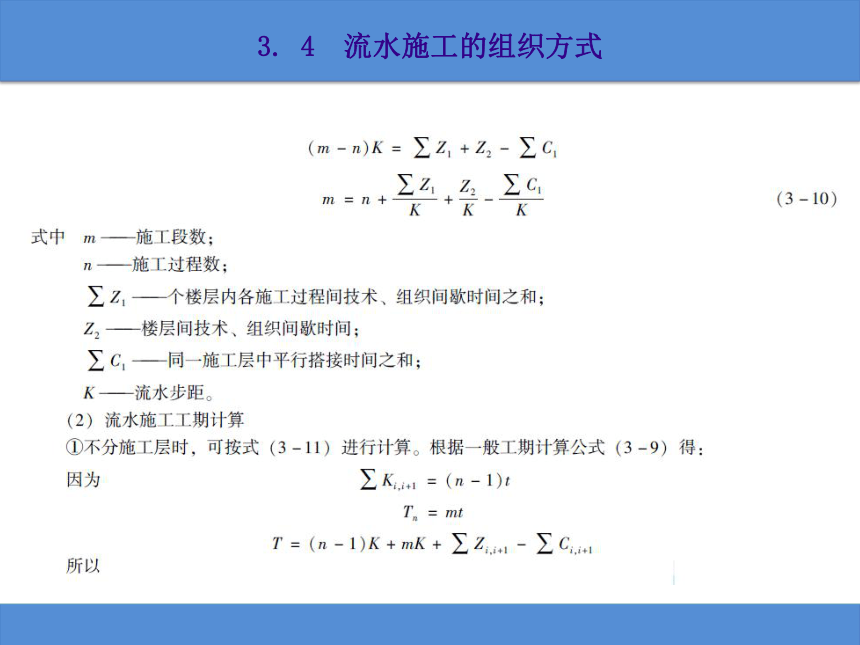

3. 4　流水施工的组织方式

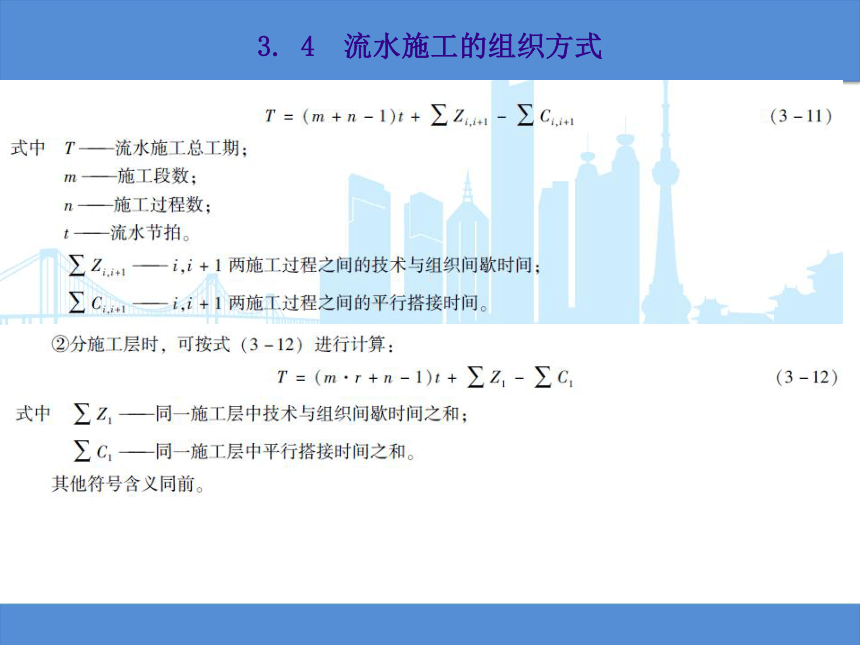

3. 4　流水施工的组织方式
3. 4　流水施工的组织方式

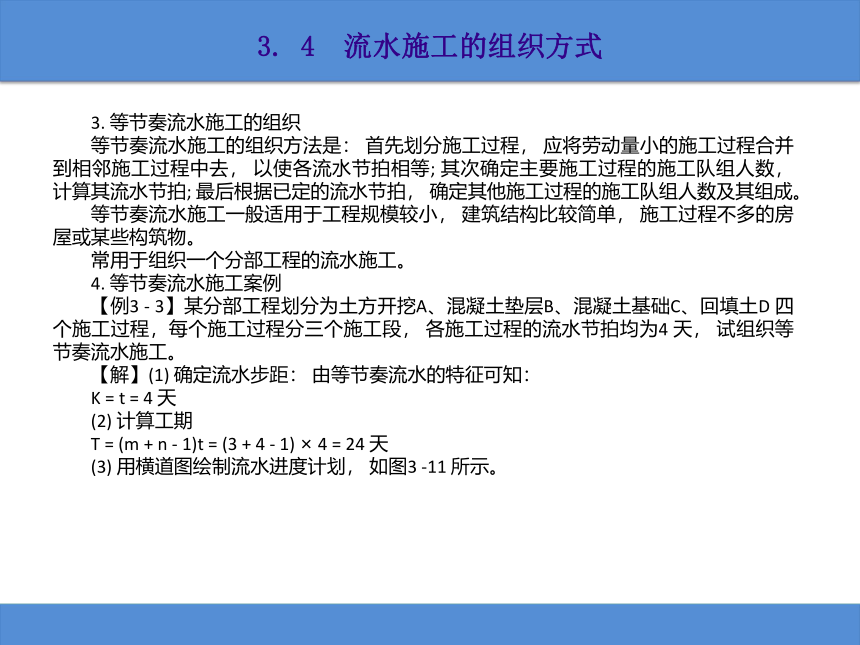

　　3. 等节奏流水施工的组织
　　等节奏流水施工的组织方法是： 首先划分施工过程， 应将劳动量小的施工过程合并到相邻施工过程中去， 以使各流水节拍相等; 其次确定主要施工过程的施工队组人数， 计算其流水节拍; 最后根据已定的流水节拍， 确定其他施工过程的施工队组人数及其组成。
　　等节奏流水施工一般适用于工程规模较小， 建筑结构比较简单， 施工过程不多的房屋或某些构筑物。
　　常用于组织一个分部工程的流水施工。
　　4. 等节奏流水施工案例
　　【例3 - 3】某分部工程划分为土方开挖A、混凝土垫层B、混凝土基础C、回填土D 四个施工过程，每个施工过程分三个施工段， 各施工过程的流水节拍均为4 天， 试组织等节奏流水施工。
　　【解】(1) 确定流水步距： 由等节奏流水的特征可知：
　　K = t = 4 天
　　(2) 计算工期
　　T = (m + n - 1)t = (3 + 4 - 1) × 4 = 24 天

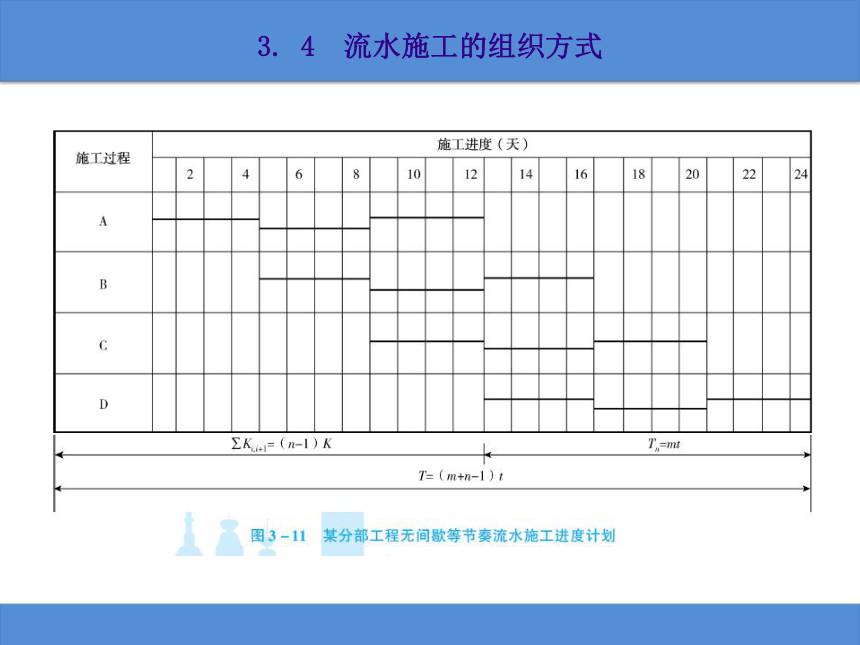

　　(3) 用横道图绘制流水进度计划， 如图3 -11 所示。

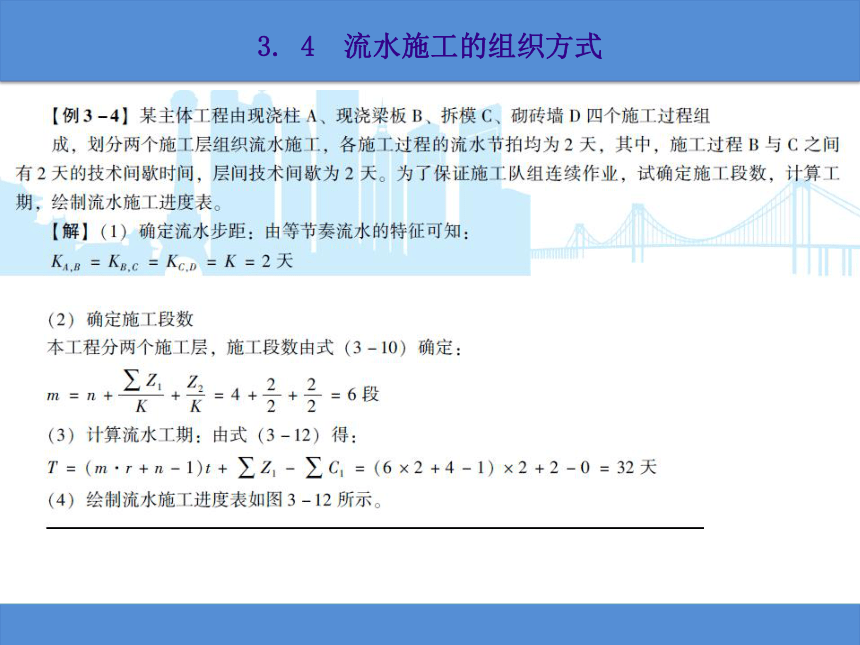

3. 4　流水施工的组织方式

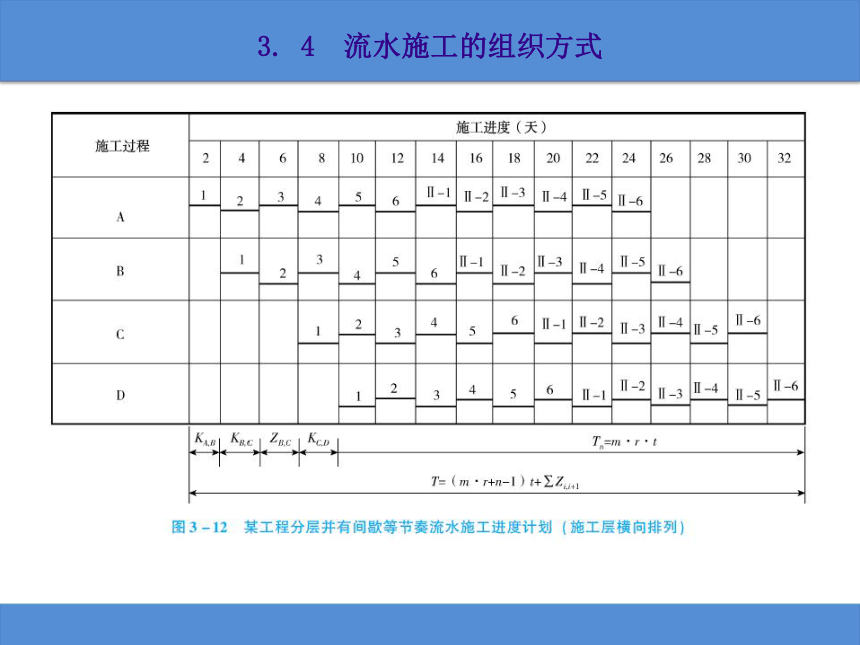

3. 4　流水施工的组织方式
3. 4　流水施工的组织方式
3. 4　流水施工的组织方式

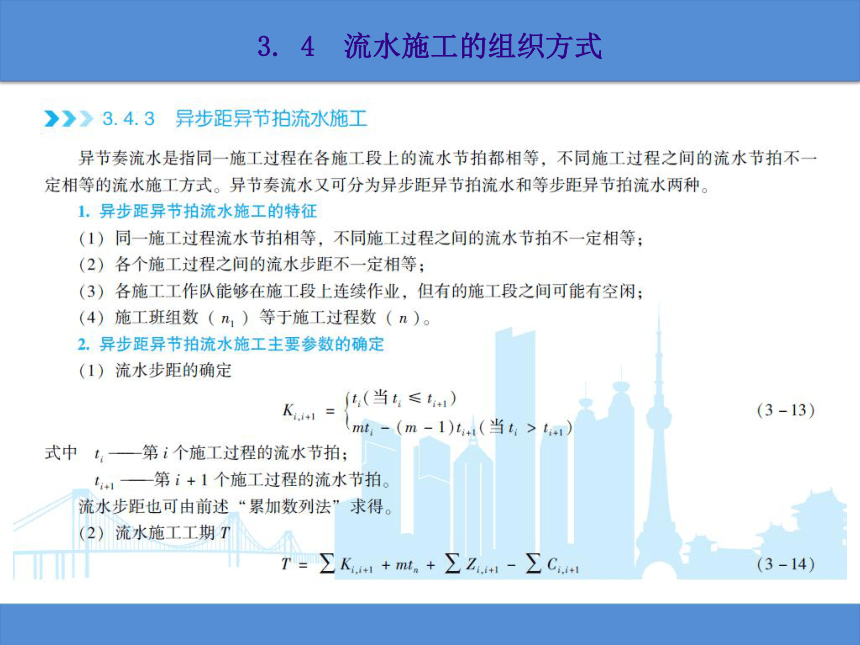

3. 4　流水施工的组织方式
3. 4　流水施工的组织方式
3. 4　流水施工的组织方式
3. 4　流水施工的组织方式
3. 4　流水施工的组织方式
　　3. 4. 4　等步距异节拍流水施工
　　等步距异节拍流水施工也称为成倍节拍流水， 是指同一施工过程在各个施工段上的流水节拍相等，不同施工过程之间的流水节拍不完全相等， 但各个施工过程的流水节拍之间存在一个最大公约数。为加快流水施工进度， 按最大公约数的倍数组建每个施工过程的施工队组， 以形成类似于等节奏流水的等步距异节奏流水施工方式。
　　1. 等步距异节拍流水施工的特征
　　(1) 同一施工过程流水节拍相等， 不同施工过程流水节拍之间存在整数倍或公约数关系;
　　(2) 流水步距彼此相等， 且等于流水节拍的最大公约数;
　　(3) 各专业施工队都能够保证连续作业， 施工段没有空闲;
　　(4) 施工队组数( n1 ) 大于施工过程数( n )， 即n1 > n 。
3. 4　流水施工的组织方式
3. 4　流水施工的组织方式
3. 4　流水施工的组织方式
　　3. 等步距异节拍流水施工的组织
　　等步距异节拍流水施工的组织方法是： 根据工程对象和施工要求， 划分若干个施工过程; 其次根据各施工过程的内容、要求及其工程量， 计算每个施工段所需的劳动量， 接着根据施工队组人数及组成，确定劳动量最少的施工过程的流水节拍; 最后确定其他劳动量较大的施工过程的流水节拍， 用调整施工队组人数或其他技术组织措施的方法， 使它们的流水节拍值之间存在一个最大公约数。
　　等步距异节拍流水施工方式比较适用于线形工程(如道路、管道等) 的施工， 也适用于房屋建筑施工。
　　4. 等步距异节拍流水施工案例
3. 4　流水施工的组织方式
3. 4　流水施工的组织方式
3. 4　流水施工的组织方式
　　3. 4. 5　无节奏流水施工
　　无节奏流水施工是指同一施工过程在各个施工段上流水节拍不完全相等的一种流水施工方式。
　　在实际工程中， 通常每个施工过程在各个施工段上的工程量彼此不等， 各专业施工队组的生产效率相差较大， 导致大多数的流水节拍也彼此不相等， 因此有节奏流水， 尤其是全等节拍和成倍节拍流水往往是难以组织的。而无节奏流水则是利用流水施工的基本概念， 在保证施工工艺、满足施工顺序要求的前提下， 按照一定的计算方法， 确定相邻专业施工队组之间的流水步距， 使其在开工时间上最大限度地、合理地搭接起来， 形成每个专业施工队组都能连续作业的流水施工方式。它是流水施工的普遍形式。
　　1. 无节奏流水施工的特征
　　(1) 每个施工过程在各个施工段上的流水节拍不尽相等。
　　(2) 各个施工过程之间的流水步距不完全相等且差异较大。
　　(3) 各施工作业队能够在施工段上连续作业， 但有的施工段之间可能有空闲时间。
3. 4　流水施工的组织方式
3. 4　流水施工的组织方式
　　3. 无节奏流水施工的组织
　　无节奏流水施工的实质是： 各工作队连续作业， 流水步距经计算确定， 使专业工作队之间在一个施工段内不相互干扰(不超前， 但可能滞后)， 或做到前后工作队之间工作紧紧衔接。因此， 组织无节奏流水的关键就是正确计算流水步距。组织无节奏流水施工的基本要求与异步距异节拍流水相同， 即保证各施工过程的工艺顺序合理和各施工队组尽可能依次在各施工段上连续施工。
　　无节奏流水施工不像有节奏流水施工那样有一定的时间规律约束， 在进度安排上比较灵活、自由，适用于分部工程和单位工程及大型建筑群的流水施工， 实际运用比较广泛。
　　4. 无节奏流水施工案例
　　【例3 - 7】某工程有机械开挖土方A、混凝土垫层B、钢筋混凝土基础C、钢筋混凝土独立基础梁D、基础回填土E 五个施工过程， 平面上划分成四个施工段， 每个施工过程在各个施工段上的流水节拍见表3 -3。规定B 完成后有2 天的技术间歇时间， D 完成后有1 天的组织间歇时间， A 与B 之间有1 天的平行搭接时间， 试编制流水施工方案。
3. 4　流水施工的组织方式
3. 4　流水施工的组织方式
3. 4　流水施工的组织方式
3. 4　流水施工的组织方式
3. 4　流水施工的组织方式
3. 4　流水施工的组织方式
3. 4　流水施工的组织方式
3. 4　流水施工的组织方式
