剖
面图的形成
假想剖切
平面面

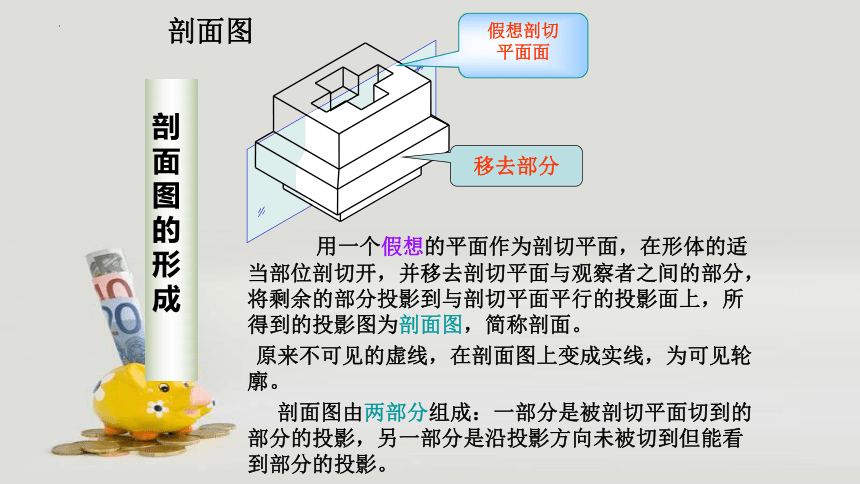

用一个假想的平面作为剖切平面，在形体的适当部位剖切开，并移去剖切平面与观察者之间的部分，将剩余的部分投影到与剖切平面平行的投影面上，所得到的投影图为剖面图，简称剖面。
原来不可见的虚线，在剖面图上变成实线，为可见轮廓。
剖面图由两部分组成：一部分是被剖切平面切到的部分的投影，另一部分是沿投影方向未被切到但能看到部分的投影。
移去部分
剖面图
断面图
剖面图
材料
图例
剖
面图的形成

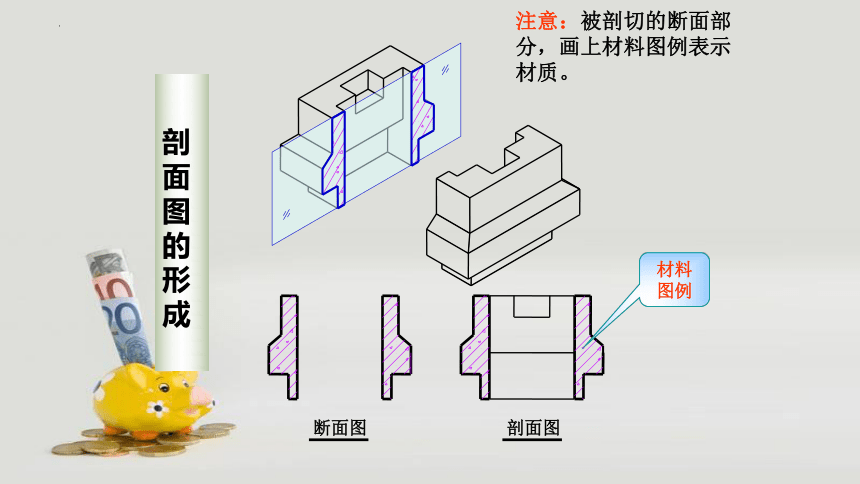

注意：被剖切的断面部分，画上材料图例表示材质。

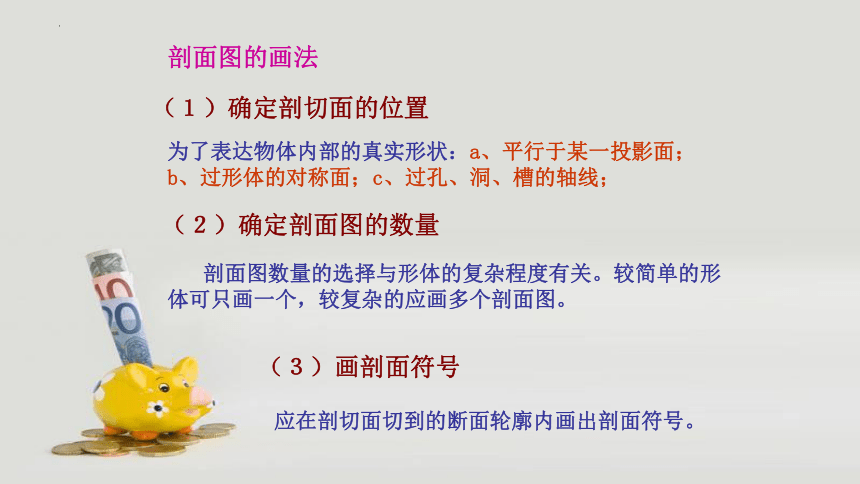

剖面图的画法
（１）确定剖切面的位置
（２）确定剖面图的数量
（３）画剖面符号
为了表达物体内部的真实形状：a、平行于某一投影面；
b、过形体的对称面；c、过孔、洞、槽的轴线；
剖面图数量的选择与形体的复杂程度有关。较简单的形体可只画一个，较复杂的应画多个剖面图。
应在剖切面切到的断面轮廓内画出剖面符号。
1
1
剖面图的标注
剖切符号：由剖切位置线、投影方向和编号组成。

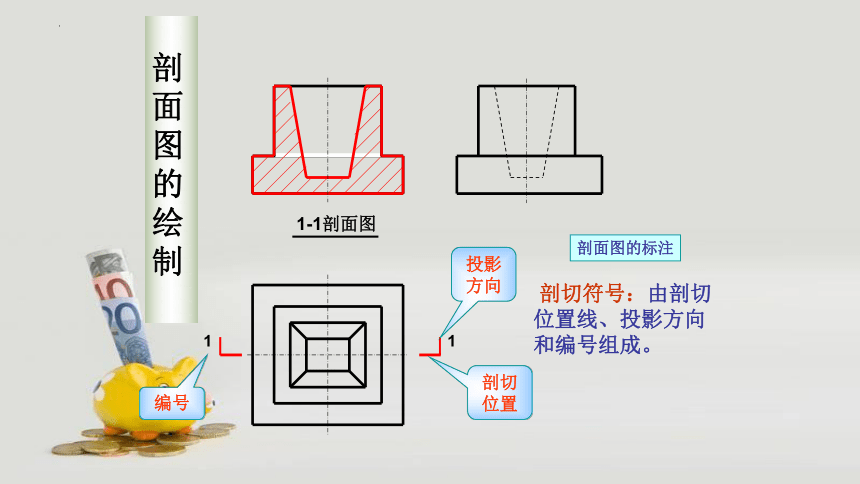

剖面图的绘制
1-1剖面图
投影
方向
编号
剖切位置

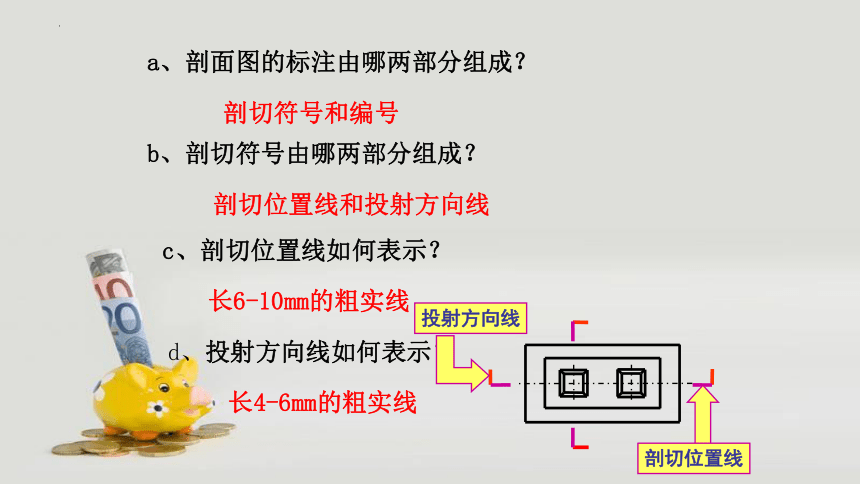

a、剖面图的标注由哪两部分组成？
剖切符号和编号
b、剖切符号由哪两部分组成？
剖切位置线和投射方向线
c、剖切位置线如何表示？
长6-10mm的粗实线
d、投射方向线如何表示？
长4-6mm的粗实线
剖切位置线
投射方向线

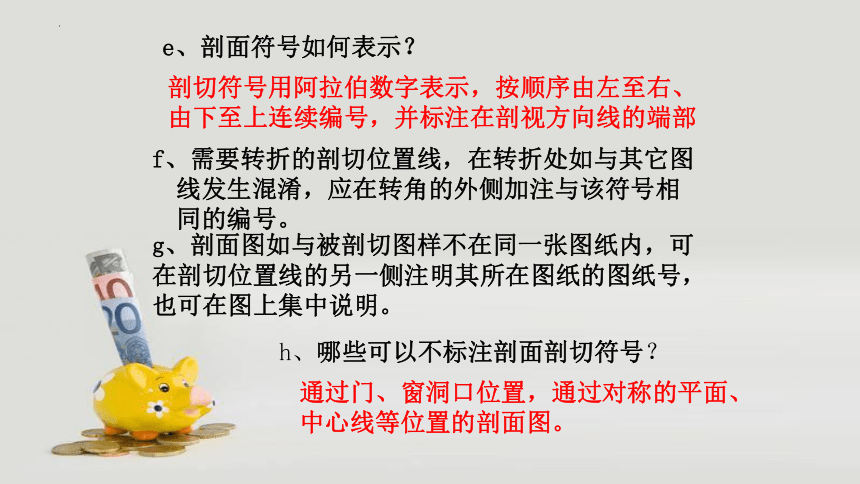

e、剖面符号如何表示？
剖切符号用阿拉伯数字表示，按顺序由左至右、
由下至上连续编号，并标注在剖视方向线的端部
f、需要转折的剖切位置线，在转折处如与其它图线发生混淆，应在转角的外侧加注与该符号相同的编号。
g、剖面图如与被剖切图样不在同一张图纸内，可在剖切位置线的另一侧注明其所在图纸的图纸号，也可在图上集中说明。
h、哪些可以不标注剖面剖切符号？
通过门、窗洞口位置，通过对称的平面、
中心线等位置的剖面图。

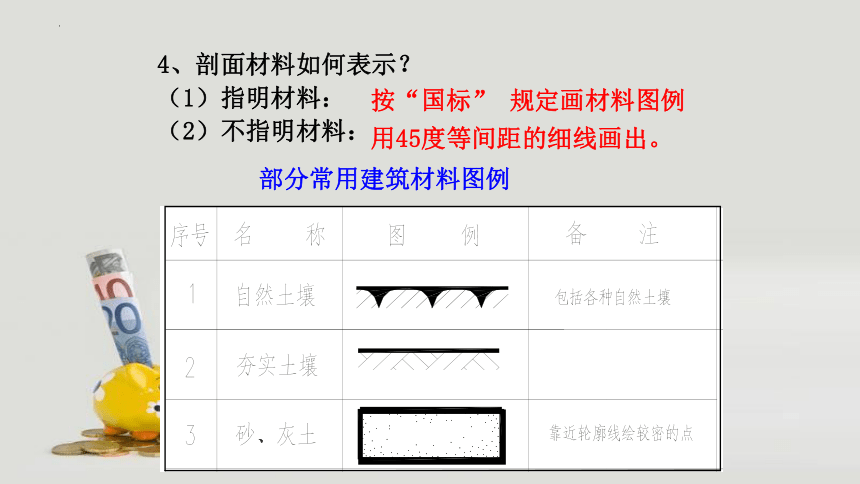

4、剖面材料如何表示？
（1）指明材料：
（2）不指明材料：
按“国标” 规定画材料图例
用45度等间距的细线画出。

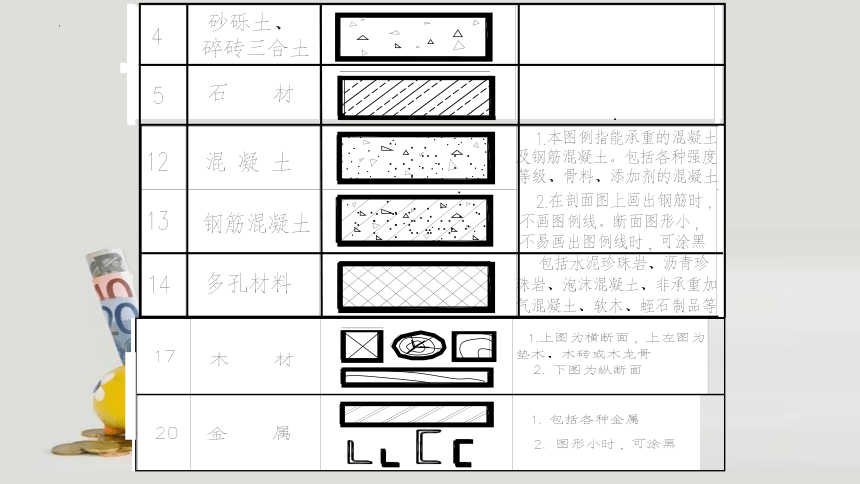

部分常用建筑材料图例
.
. .
.
.
.
. .
.
.
. .
.
.
. .
.
.
. .
.
.
. .
.
.
. .
.
.
. .
.
.
. .
.
.
. .
.
.
. .
.
.
. .
.
.
. .
.
.
. .
.
.
. .
.
.
. .
.
.
. .
.
.
. .
.
.

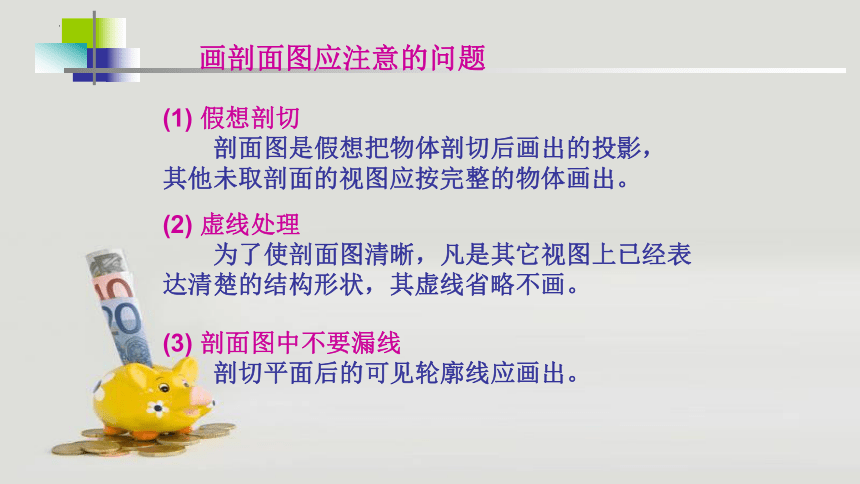

画剖面图应注意的问题
(1) 假想剖切
剖面图是假想把物体剖切后画出的投影，其他未取剖面的视图应按完整的物体画出。
(2) 虚线处理
为了使剖面图清晰，凡是其它视图上已经表达清楚的结构形状，其虚线省略不画。
(3) 剖面图中不要漏线
剖切平面后的可见轮廓线应画出。
错误
正确
正确
错误
剖面图中容易漏线的示例
正确
错误
剖面图的种类和应用
剖面图
全剖面图
半剖面图
局部剖面图
阶梯剖面图
分层剖面图
展开剖面图
1.全剖面图
用一个剖切平面将形体完整地剖切开，得到的剖面图，叫做全剖面图。全剖面图一般应用于不对称的建筑形体，或对称但较简单的建筑构件中。
全剖面图都要标注剖切位置线。
全剖面
这种水平剖切的剖面图，在房屋建筑图中称为“平面图”
雨蓬、台阶的剖面图和断面图
剖视练习3
2
2
1
1
2-2
1-1
（雨蓬挑出宽度与第一级台阶踢面平齐）
2 半剖面图
如果被剖切的形体是对称的，画图时常把投影图的一半画成剖面图，另一半画形体的外形图，这个组合而成的投影图叫半剖面图。
适用于：内外部结构相对比较复杂的对称形体
在画半剖面图时，应注意以下几点：
半剖面图与半外形投影图应以对称轴线作为分界线，即画成细单点画线。
半剖面图一般应画在水平对称轴线的下侧或垂直对称轴线的右侧。
半剖面图一般不画剖切符号。
半剖面图
在正面投影和侧面投影中，都采用了半剖面图的画法，以表示基础的内部构造和外部形状。
注意：剖切轮廓线不应画出；
剖切平面的阶梯转角用粗折线表示，线段长度为4~6mm，折线的突角外侧可标注剖切编号。
3 阶梯剖面图 ：用两个或两个以上的互相平行的剖切平面将形体剖切开，得到的剖面图称为阶梯剖面图。
模型立体的阶梯剖面图
3 阶梯剖面图 ：用两个或两个以上的互相平行的剖切平面将形体剖切开，得到的剖面图称为阶梯剖面图。
阶梯剖面图
用两个或两个以上相交剖切平面将形体剖切开，所画出的剖面图，经旋转展开，平行于某个投影面后再进行正投影，称为展开剖面图。
4.展开剖面图（旋转剖面图）
展开剖面图，在图名后加“展开”二字，并加上圆括弧；
转折处用粗实线表示，每段长度为4~6mm。
楼梯的展开剖面图
5 局部剖面图
用剖切面局部地剖开物体。适用于只需要显示其局部构造或多层次构造的物体。波浪线或断开界线不应与任何图线重合。
注意：1）局部剖切图部分用波浪线分界，不标注剖切符号和编号，图名沿用原投影图名称；
2）波浪线是细线，与图样轮廓线相交；
3） 局部剖面图的范围通常不超过该图样的1/2。
局部剖面图
配筋图
分层剖切剖面图
用两个或者两个以上相互平行且平行于基本投影面的剖切平面剖开物体的方法
画图时应以波浪线将各层分开
6 分层剖切剖面图
支墩
多孔滤板
承托层
石英砂
石英砂
画图时应以波浪线将各层分开
