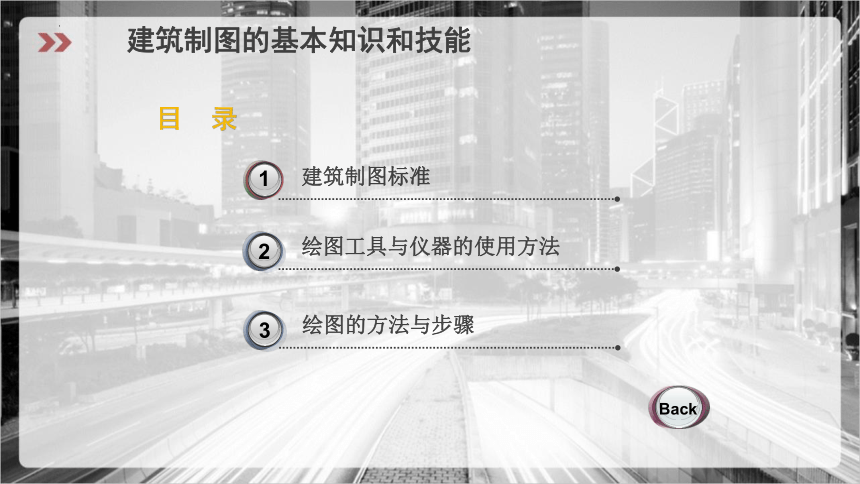

建筑制图的基本知识和技能
　 建筑制图的基本知识和技能
建筑制图标准
1
绘图工具与仪器的使用方法
2
绘图的方法与步骤
3
Back
目 录
建筑制图的基本知识和技能

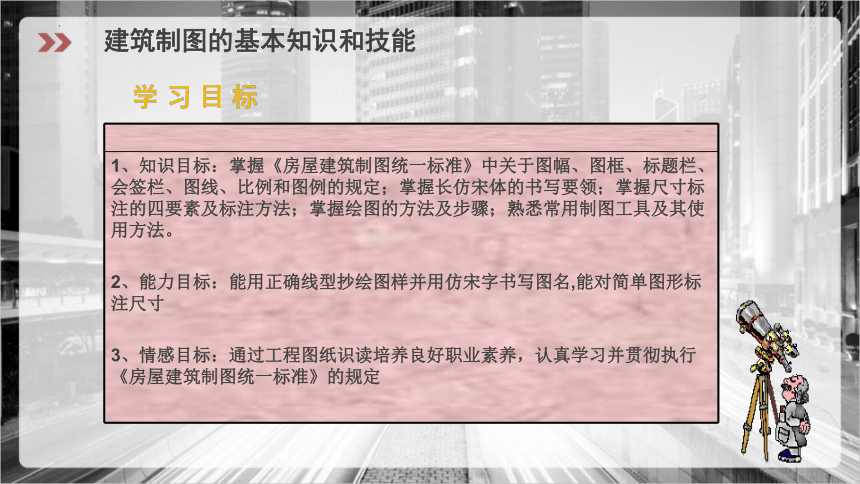

1、知识目标：掌握《房屋建筑制图统一标准》中关于图幅、图框、标题栏、会签栏、图线、比例和图例的规定；掌握长仿宋体的书写要领；掌握尺寸标注的四要素及标注方法；掌握绘图的方法及步骤；熟悉常用制图工具及其使用方法。
2、能力目标：能用正确线型抄绘图样并用仿宋字书写图名,能对简单图形标注尺寸
3、情感目标：通过工程图纸识读培养良好职业素养，认真学习并贯彻执行《房屋建筑制图统一标准》的规定
学 习 目 标
建筑制图标准
1.1 建筑制图标准

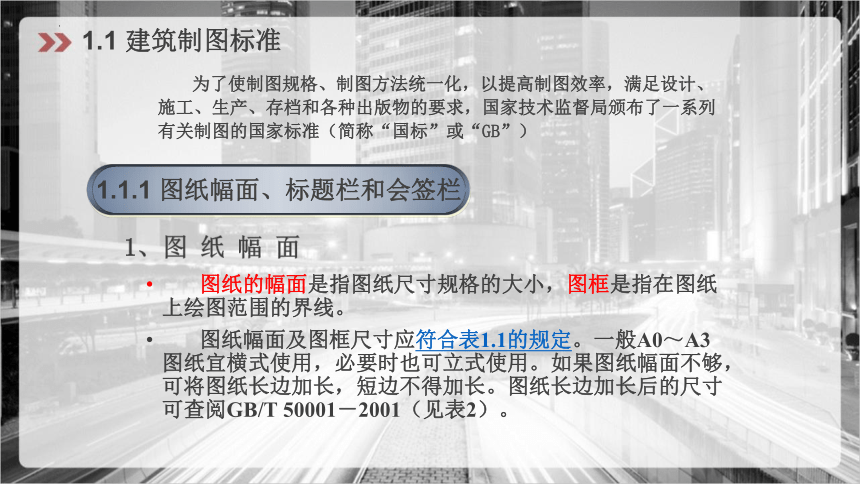

图纸的幅面是指图纸尺寸规格的大小，图框是指在图纸上绘图范围的界线。
图纸幅面及图框尺寸应符合表1.1的规定。一般A0～A3图纸宜横式使用，必要时也可立式使用。如果图纸幅面不够，可将图纸长边加长，短边不得加长。图纸长边加长后的尺寸可查阅GB/T 50001－2001（见表2）。
1.1.1 图纸幅面、标题栏和会签栏
为了使制图规格、制图方法统一化，以提高制图效率，满足设计、施工、生产、存档和各种出版物的要求，国家技术监督局颁布了一系列有关制图的国家标准（简称“国标”或“GB”）
1、图 纸 幅 面
1.1 建筑制图标准

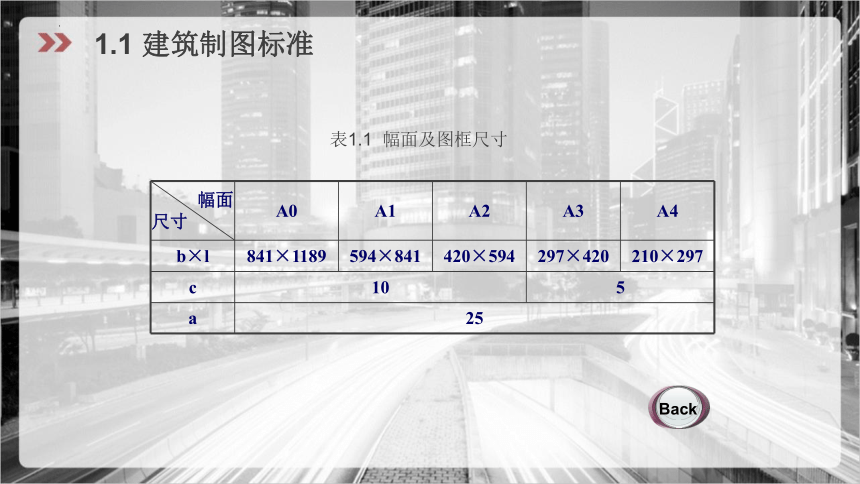

表1.1 幅面及图框尺寸
幅面 尺寸 A0 A1 A2 A3 A4
b×l 841×1189 594×841 420×594 297×420 210×297
c 10 5
a 25
Back
1.1 建筑制图标准

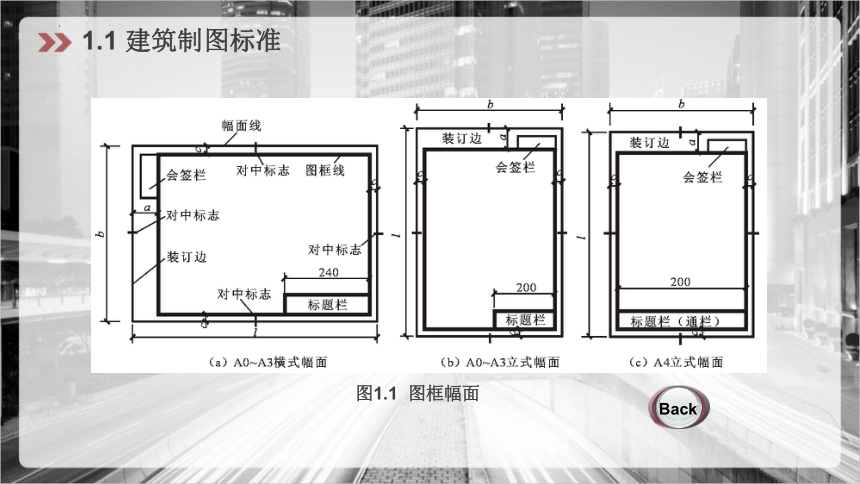

图1.1 图框幅面
Back

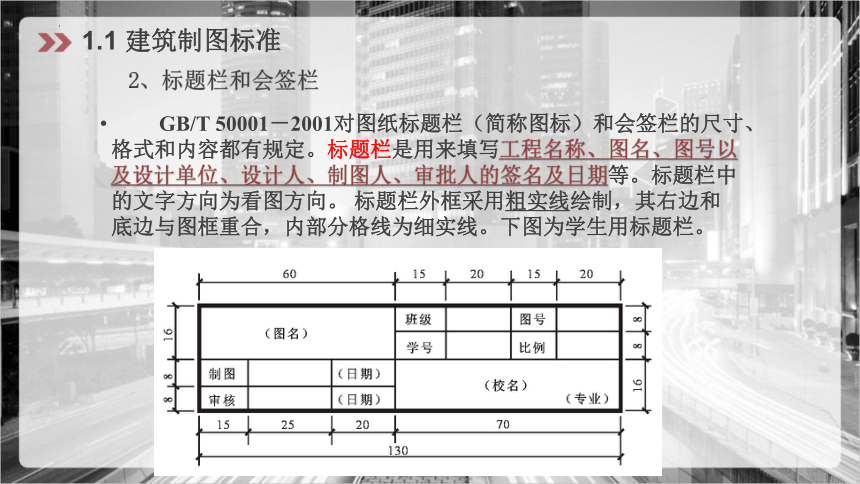

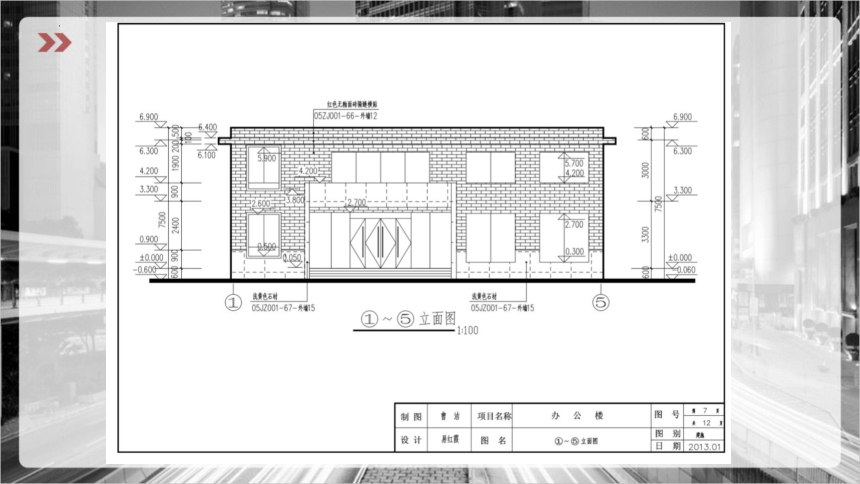

GB/T 50001－2001对图纸标题栏（简称图标）和会签栏的尺寸、格式和内容都有规定。标题栏是用来填写工程名称、图名、图号以及设计单位、设计人、制图人、审批人的签名及日期等。标题栏中的文字方向为看图方向。 标题栏外框采用粗实线绘制，其右边和底边与图框重合，内部分格线为细实线。下图为学生用标题栏。
1.1 建筑制图标准
2、标题栏和会签栏
1.1 建筑制图标准
Back

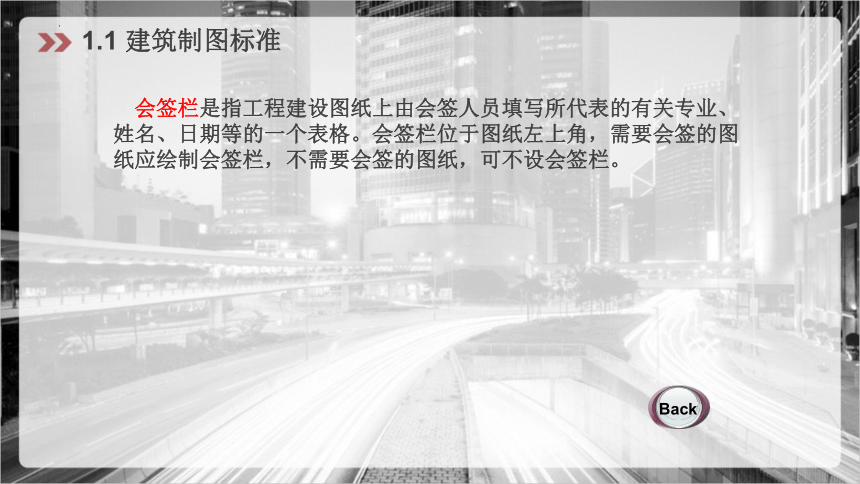

会签栏是指工程建设图纸上由会签人员填写所代表的有关专业、姓名、日期等的一个表格。会签栏位于图纸左上角，需要会签的图纸应绘制会签栏，不需要会签的图纸，可不设会签栏。

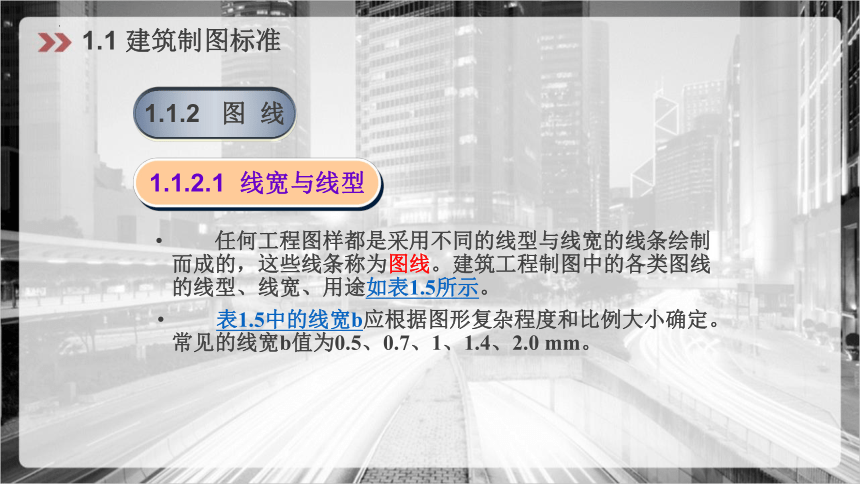

任何工程图样都是采用不同的线型与线宽的线条绘制而成的，这些线条称为图线。建筑工程制图中的各类图线的线型、线宽、用途如表1.5所示。
表1.5中的线宽b应根据图形复杂程度和比例大小确定。常见的线宽b值为0.5、0.7、1、1.4、2.0 mm。
1.1 建筑制图标准
1.1.2 图 线
1.1.2.1 线宽与线型

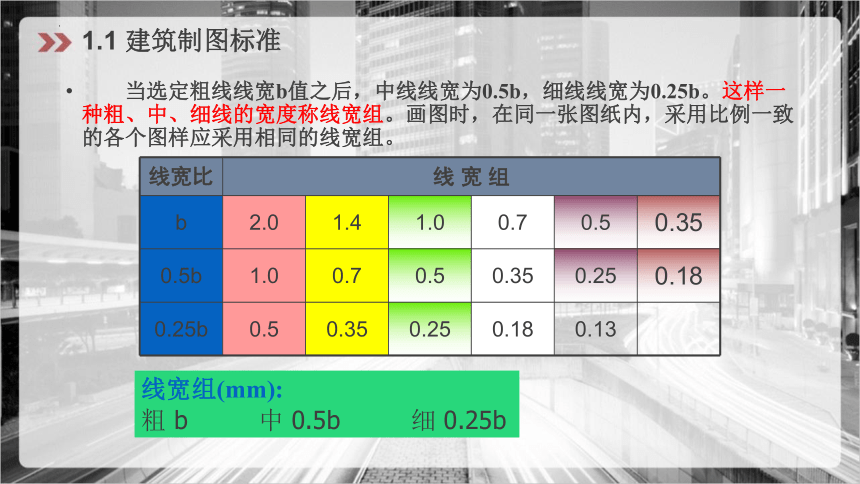

当选定粗线线宽b值之后，中线线宽为0.5b，细线线宽为0.25b。这样一种粗、中、细线的宽度称线宽组。画图时，在同一张图纸内，采用比例一致的各个图样应采用相同的线宽组。
1.1 建筑制图标准
线宽比 线 宽 组
b 2.0 1.4 1.0 0.7 0.5 0.35
0.5b 1.0 0.7 0.5 0.35 0.25 0.18
0.25b 0.5 0.35 0.25 0.18 0.13
线宽组(mm):
粗 b 中 0.5b 细 0.25b
1.1 建筑制图标准
表1－5 图框线、标题栏的线宽（mm）
幅面代号 图框线 标题栏外框线 标题栏分格线、会签栏线
A0、A1 1.4 0.7 0.35
A2、A3、A4 1.0 0.7 0.35
1.1 建筑制图标准
表1.5 图线
名称 线 型 线宽 用 途
实 线 粗 b 主要可见轮廓线
中 0.5b 可见轮廓线
细 0.25b 可见轮廓线、图例线 、标注线
虚 线 粗 b 见各专业制图标准
中 0.5b 不可见轮廓线
细 0.25b 不可见轮廓线、图例线
建筑工程制图采用的各种图线的线型、宽度及用途应符合表1-5的规定。
1.1 建筑制图标准
名称 线 型 线宽 用 途
单点长画线 粗 b 见各专业制图标准
中 0.5b 见各专业制图标准
细 0.25b 中心线、对称线、定位轴线等
双点长画线 粗 b 预应力钢筋线
细 0.25b 假想轮廓线、成型前原始轮廓线
折断线 0.25b 断开界线
波浪线 0.25b 断开界线
Back
画线时应注意以下几点：
（1）同一张图纸内，相同比例的各图样应选用相同的线宽组。
（2）相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于0.7mm。
（3）虚线、单点长画线和双点长画线的线段长度及间距应各自相等。且起止两端均为线段。
1.1 建筑制图标准
1.1.2.2 图线画法
1
3～6
3
15～20
15～20
5
画线时应注意以下几点：
（4）虚线及点划线，其各自本身交接，或与其它图线交接时，均应交在线段上。但当虚线为实线的延长线时，应留有间隔；
（5）在较小图形的绘制中绘制单点划线或者双点划线有困难时，可用实线代替。
（6）图线不得与文字、数字和符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
1.1 建筑制图标准
1.1.2.2 图线画法
√
√
√
√
√
√
交在线段上
留有间隔
交在线段上
1.1 建筑制图标准
图线的有关画法
错误
虚线的画法
1.1 建筑制图标准
虚线的正确画法
必须是画线相交
实线延长处应断开
1.1 建筑制图标准
点画线的画法
点画线两端不能是点
圆心应是画线相交
不能超出图形太长
(a) 错误
1.1 建筑制图标准
圆心必须是画线相交
用细实线代替较短点划线
超出图形约3~5mm
(b) 正确
建筑工程图中的汉字、数字、字母等必须做到笔画清晰、字体端正、排列整齐、间隔均匀，标点符号应清楚正确。
字体的高度代表字体的号数（参见表1.7）——字体的号数即是字体高度。如10号字，它的字高为10mm。应从下列系列中选用：3.5、5、7、10、14、20mm。字体的高宽比为√2∶1（宽为高的2/3），字距为字高的1/4。
1.1 建筑制图标准
1.1.3 字 体
字 高 20 14 10 7 5 3.5
字 宽 14 10 7 5 3.5 2.5
表1.7 长仿宋字体的规格
图样中的汉字应采用国家公布的简化汉字，并写成长仿宋体。汉字的字高应不小于3.5mm。在图纸上书写汉字时，应画好字格，然后从左向右、从上向下横行水平书写。
1.1 建筑制图标准
1.1.3.1 汉 字
1.1 建筑制图标准
表1.6 长仿宋字的基本笔画
Back
长仿宋字的书写要领是：横平竖直，笔端作锋，填满方格，结构匀称。
长仿宋字的基本笔画与字体结构见表1.6。
1.1 建筑制图标准
表1.6 长仿宋字的结构特点
Back
数字和字母有正体与斜体两种，斜体字的字体头部向右倾斜15°。数字和字母的字高应不小于2.5mm。右图为书写示例。
拉丁字母I、O、Z不宜在图样中使用，以防和数字1、0、2 混淆。
1.1 建筑制图标准
1.1.3.2 数字和字母
图1.7 字体示例
1.1 建筑制图标准
课后学习任务
一、在工程图纸中寻找《房屋建筑制图统一标准》中主要内容所对应的体现方式
二、以习题集第1、3、5页为模版，进行仿宋字体训练
三、依据习题集第7页进行线型训练
图样的比例,应为图形与实物相对应的线性尺寸之比。比例的大小，是指其比值的大小，如1∶50大于1∶100。比值大于1的比例，称为放大的比例，如5∶1；比值小于1的比例，称为缩小的比例，如1∶100。
建筑工程图中所用的比例，应根据图样的用途与被绘对象的复杂程度从表1.9中选用，并应优先选用表中的常用比例。
1.1.4 比 例
1.1 建筑制图标准
1.1 建筑制图标准
常用比例 1∶1、1∶2、1∶5、1∶10、1∶20、1∶50、1∶100、1∶150、1∶200、1∶500、1∶1000、1∶2000、1∶5000、1∶10000、1∶20000、1∶50000、1∶100000、1∶200000
可用比例 1∶3、1∶15、1∶25、1∶30、1∶40、1∶60、1∶150、1∶250、1∶300、1∶400、1∶600、1∶1500、1∶2500、1∶3000、1∶4000、1∶6000、1∶15000、 1∶30000
表1.9 绘图所用的比例
Back
比例宜注写在图名的右侧，字的底线应取平齐，比例的字高应比图名字高小一号或两号。如下图所示。
1.1 建筑制图标准
1.1 建筑制图标准
常用建筑材料图例
为了简化作图，图样中常采用各种图例来表示所用的材料，常用建筑材料的图例画法见表1-10。
1.1 建筑制图标准
1.1.5 尺寸注法
1.1.5.1 尺寸的组成及其注法的基本规定
图形只能反映物体的结构形状，物体的真实大小要靠所标注的尺寸来决定。
标注尺寸的要求：
（1）正确：即标注方式符合国标规定。
（2）完整：即尺寸必须齐全。
不在同一张图纸上但相同部位的尺寸应一致。
（3）清晰：即注写的部位要恰当、明显、排列有序。
如图1.9所示，图样上的尺寸应包括尺寸线、尺寸界线、尺寸起止符号和尺寸数字四要素。
尺寸线、尺寸界线用细实线绘制，如图1.9（c）所示。
尺寸起止符号一般用中粗实线的斜短线绘制，其倾斜的方向应与尺寸界线成顺时针45°角，长度宜为2～3 mm。
半径、直径、角度、弧长的尺寸起止符号宜用箭头表示，箭头的画法如图1.9（c）所示。
1.1 建筑制图标准
1.1.5 尺寸注法
1.1.5.1 尺寸的组成及其注法的基本规定
1.1 建筑制图标准
图1.9 尺寸的组成
（a）尺寸四要素；（b）、（c）尺寸线、尺寸界线与尺寸起止符号
Back
尺寸注法
尺寸四要素：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
尺寸界线和尺寸线为细实线，尺寸起止符号为中实线，尺寸数字
的字高为3.5㎜。
不小于10
7-10
尺寸界线
尺寸线
尺寸起止符号
1000
3000
尺寸数字
不小于2
超出尺寸线2-3
下午4时59分
尺寸线
细实线
尺寸界线
细实线
尺寸起止符号
中粗短斜线，顺时针45°，长度为2~3mm。
尺寸数字
＞2
＞2～3
1000
1150
1150
3300
3540
20
20
240
3060
240
尺寸标注图例
下午4时59分
尺寸数字要写在尺寸线的中央位置。水平方向的尺寸，尺寸数字应标注在尺寸线上方；垂直方向的尺寸，尺寸数字应标注在尺寸线的左边；倾斜方向的尺寸，尺寸数字应按图1.12（a）的规定标注；若尺寸数字在30°斜线区内，宜按图1.12（a）阴影中的形式标注。
尺寸数字应依其读数方向写在尺寸线的上方中部，如没有足够的注写位置，最外面的数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写，也可引出注写，如图1.12（c）所示。
为保证图上的尺寸数字清晰，任何图线不得穿过尺寸数字。不可避免时，应将图线断开，如图1. 12（b）左图所示。
1.1 建筑制图标准
1.1 建筑制图标准
图1.12 尺寸数字的注写方向
Back
如图1.7所示，尺寸的排列与布置应注意以下几点：
（1）尺寸宜注写在图样轮廓线以外，不宜与图线、文字及符号相交。必要时，也可标注在图样轮廓线以内。
（2）互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列，小尺寸在里面，大尺寸在外面。小尺寸距图样轮廓线距离不小于10 mm，平行排列的尺寸线的间距宜为7～10 mm。
（3）总尺寸的尺寸界线，应靠近所指部位，中间的分尺寸的尺寸界线可稍短，但其长度应相等。
1.1 建筑制图标准
1.1.5.2 尺寸的排列与布置
1.1 建筑制图标准
图1.7 尺寸的布置
Back
1.1 建筑制图标准
　　尺寸标注的其他规定可参阅表1.7所示的例图。
1.1.5.3 尺寸标注的其他规定
表1.7 尺寸标注示例
项目 标注示例 说明
半径 　　半圆或小于半圆的圆弧应标注半径，如左下方的例图所示。标注半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧，半径数字前应加注符号“R”。
　　较大圆弧的半径，可按上方两个例图的形式标注；较小圆弧的半径，可按右下方四个例图的形式标注
1.1 建筑制图标准
项目 标注示例 说明
直径 　　圆及大于半圆的圆弧应标注直径，如左侧两个例图所示，并在直径数字前加注符号“Φ”。在圆内标注的直径尺寸线应通过圆心，两端画箭头指至圆弧。
较小圆的直径尺寸，可标注在圆外，如右侧六个例图所示
薄板厚度 　　应在厚度数字前加注符号“t”
1.1 建筑制图标准
项目 标注示例 说明
正方形 　　在正方形的侧面标注该正方形的尺寸，可用“边长×边长”标注，也可在边长数字前加正方形符号“□” 　　
坡度 　　标注坡度时，在坡度数字下应加注坡度符号，坡度符号为单面箭头，一般指向下坡方向。
　　坡度也可用直角三角形形式标注，如右侧的例图所示。
　　图中在坡面高的一侧水平边上所画的垂直于水平边的长短相间的等距细实线，称为示坡线，也可用它来表示坡面应在厚度数字前加注符号“t”
1.1 建筑制图标准
项目 标注示例 说明
角度、弧长与弦长 　　如左方的例图所示，角度的尺寸线是圆弧，圆心是角顶，角边是尺寸界线。尺寸起止符号用箭头；如没有足够的位置画箭头，可用圆点代替。角度的数字应水平方向注写。
　　如中间例图所示，标注弧长时，尺寸线为同心圆弧，尺寸界线垂直于该圆弧的弦，起止符号用箭头，弧长数字上方加圆弧符号。
　　如右方的例图所示，圆弧的弦长的尺寸线应平行于弦，尺寸界线垂直于该弦，起止符号用中粗短斜线表示。　　
1.1 建筑制图标准
项目 标注示例 说明
连续排列的等长尺寸 　　可用“个数×等长尺寸＝总长”的形式标注 　　
坡相同要素度 　　当构配件内的构造要素（如孔、槽等）相同时，可仅标注其中一个要素的尺寸及个数
