单元３　横道图进度计划
3. 3　流水施工原理
3. 3　流水施工原理

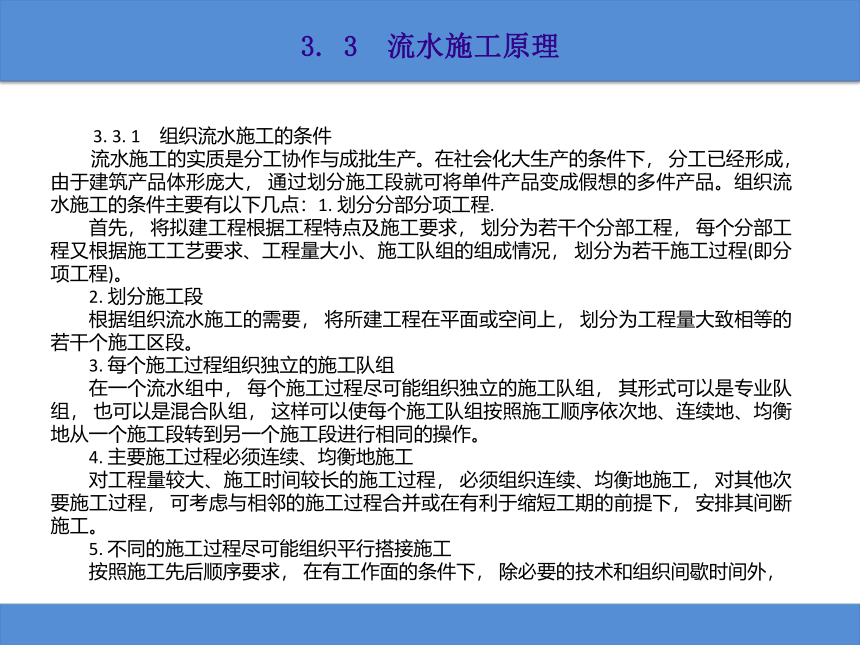

　　3. 3. 1　组织流水施工的条件
　　流水施工的实质是分工协作与成批生产。在社会化大生产的条件下， 分工已经形成， 由于建筑产品体形庞大， 通过划分施工段就可将单件产品变成假想的多件产品。组织流水施工的条件主要有以下几点：1. 划分分部分项工程.
　　首先， 将拟建工程根据工程特点及施工要求， 划分为若干个分部工程， 每个分部工程又根据施工工艺要求、工程量大小、施工队组的组成情况， 划分为若干施工过程(即分项工程)。
　　2. 划分施工段
　　根据组织流水施工的需要， 将所建工程在平面或空间上， 划分为工程量大致相等的若干个施工区段。
　　3. 每个施工过程组织独立的施工队组
　　在一个流水组中， 每个施工过程尽可能组织独立的施工队组， 其形式可以是专业队组， 也可以是混合队组， 这样可以使每个施工队组按照施工顺序依次地、连续地、均衡地从一个施工段转到另一个施工段进行相同的操作。
　　4. 主要施工过程必须连续、均衡地施工
　　对工程量较大、施工时间较长的施工过程， 必须组织连续、均衡地施工， 对其他次要施工过程， 可考虑与相邻的施工过程合并或在有利于缩短工期的前提下， 安排其间断施工。
　　5. 不同的施工过程尽可能组织平行搭接施工
　　按照施工先后顺序要求， 在有工作面的条件下， 除必要的技术和组织间歇时间外，
3. 3　流水施工原理

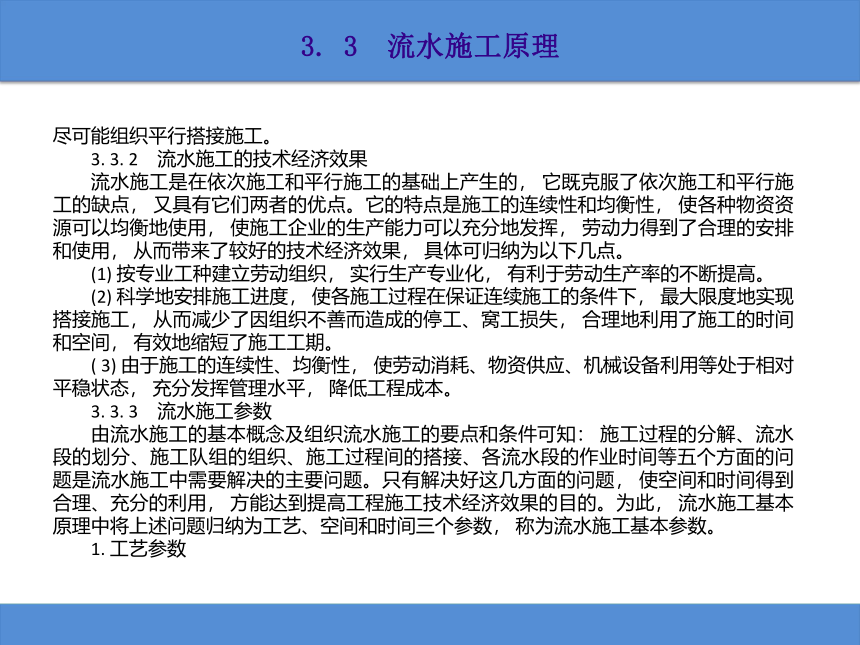

尽可能组织平行搭接施工。
　　3. 3. 2　流水施工的技术经济效果
　　流水施工是在依次施工和平行施工的基础上产生的， 它既克服了依次施工和平行施工的缺点， 又具有它们两者的优点。它的特点是施工的连续性和均衡性， 使各种物资资源可以均衡地使用， 使施工企业的生产能力可以充分地发挥， 劳动力得到了合理的安排和使用， 从而带来了较好的技术经济效果， 具体可归纳为以下几点。
　　(1) 按专业工种建立劳动组织， 实行生产专业化， 有利于劳动生产率的不断提高。
　　(2) 科学地安排施工进度， 使各施工过程在保证连续施工的条件下， 最大限度地实现搭接施工， 从而减少了因组织不善而造成的停工、窝工损失， 合理地利用了施工的时间和空间， 有效地缩短了施工工期。
　　( 3) 由于施工的连续性、均衡性， 使劳动消耗、物资供应、机械设备利用等处于相对平稳状态， 充分发挥管理水平， 降低工程成本。
　　3. 3. 3　流水施工参数
　　由流水施工的基本概念及组织流水施工的要点和条件可知： 施工过程的分解、流水段的划分、施工队组的组织、施工过程间的搭接、各流水段的作业时间等五个方面的问题是流水施工中需要解决的主要问题。只有解决好这几方面的问题， 使空间和时间得到合理、充分的利用， 方能达到提高工程施工技术经济效果的目的。为此， 流水施工基本原理中将上述问题归纳为工艺、空间和时间三个参数， 称为流水施工基本参数。
　　1. 工艺参数
　　
3. 3　流水施工原理

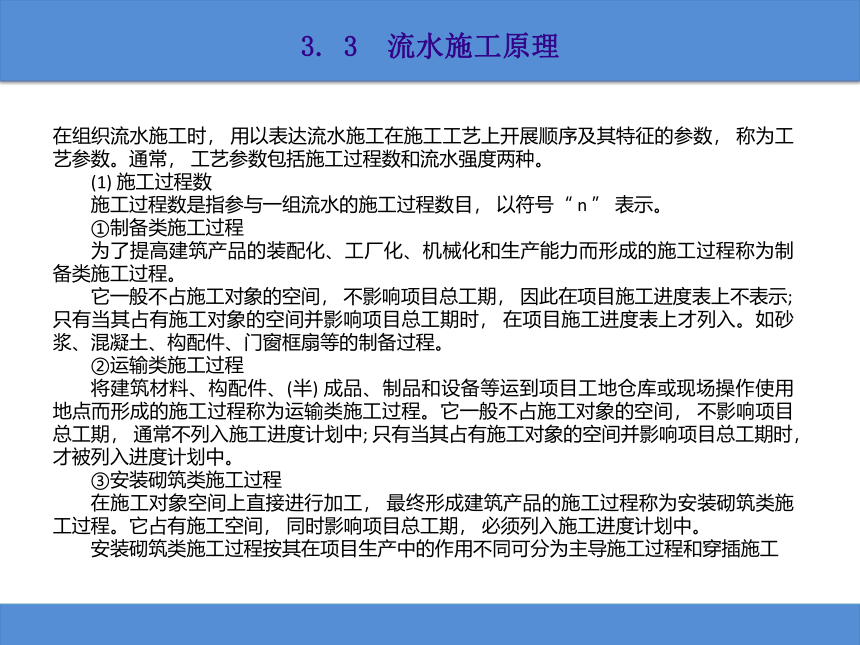

在组织流水施工时， 用以表达流水施工在施工工艺上开展顺序及其特征的参数， 称为工艺参数。通常， 工艺参数包括施工过程数和流水强度两种。
　　(1) 施工过程数
　　施工过程数是指参与一组流水的施工过程数目， 以符号“ n ” 表示。
　　①制备类施工过程
　　为了提高建筑产品的装配化、工厂化、机械化和生产能力而形成的施工过程称为制备类施工过程。
　　它一般不占施工对象的空间， 不影响项目总工期， 因此在项目施工进度表上不表示; 只有当其占有施工对象的空间并影响项目总工期时， 在项目施工进度表上才列入。如砂浆、混凝土、构配件、门窗框扇等的制备过程。
　　②运输类施工过程
　　将建筑材料、构配件、(半) 成品、制品和设备等运到项目工地仓库或现场操作使用地点而形成的施工过程称为运输类施工过程。它一般不占施工对象的空间， 不影响项目总工期， 通常不列入施工进度计划中; 只有当其占有施工对象的空间并影响项目总工期时， 才被列入进度计划中。
　　③安装砌筑类施工过程
　　在施工对象空间上直接进行加工， 最终形成建筑产品的施工过程称为安装砌筑类施工过程。它占有施工空间， 同时影响项目总工期， 必须列入施工进度计划中。
　　安装砌筑类施工过程按其在项目生产中的作用不同可分为主导施工过程和穿插施工
3. 3　流水施工原理

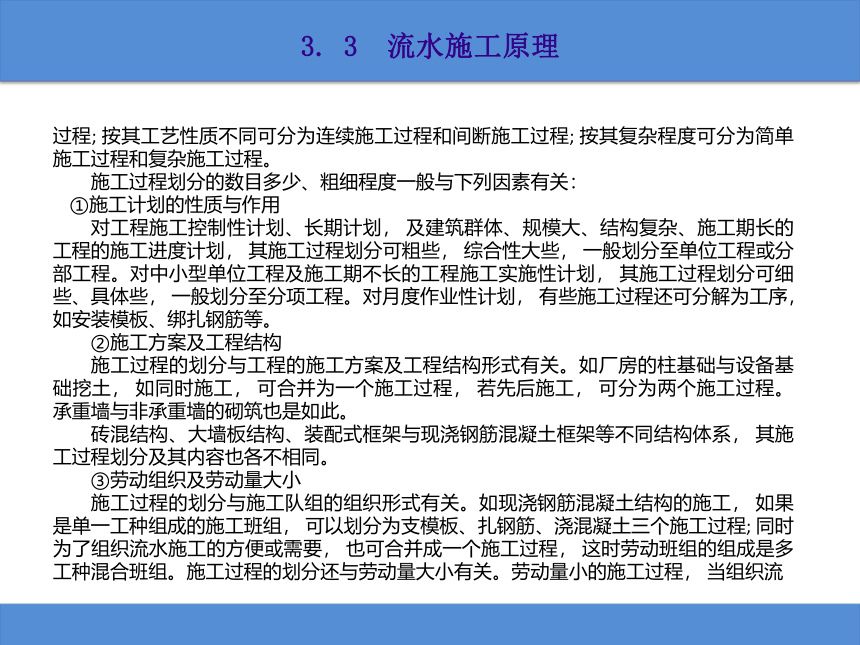

过程; 按其工艺性质不同可分为连续施工过程和间断施工过程; 按其复杂程度可分为简单施工过程和复杂施工过程。
　　施工过程划分的数目多少、粗细程度一般与下列因素有关：
①施工计划的性质与作用
　　对工程施工控制性计划、长期计划， 及建筑群体、规模大、结构复杂、施工期长的工程的施工进度计划， 其施工过程划分可粗些， 综合性大些， 一般划分至单位工程或分部工程。对中小型单位工程及施工期不长的工程施工实施性计划， 其施工过程划分可细些、具体些， 一般划分至分项工程。对月度作业性计划， 有些施工过程还可分解为工序， 如安装模板、绑扎钢筋等。
　　②施工方案及工程结构
　　施工过程的划分与工程的施工方案及工程结构形式有关。如厂房的柱基础与设备基础挖土， 如同时施工， 可合并为一个施工过程， 若先后施工， 可分为两个施工过程。承重墙与非承重墙的砌筑也是如此。
　　砖混结构、大墙板结构、装配式框架与现浇钢筋混凝土框架等不同结构体系， 其施工过程划分及其内容也各不相同。
　　③劳动组织及劳动量大小
　　施工过程的划分与施工队组的组织形式有关。如现浇钢筋混凝土结构的施工， 如果是单一工种组成的施工班组， 可以划分为支模板、扎钢筋、浇混凝土三个施工过程; 同时为了组织流水施工的方便或需要， 也可合并成一个施工过程， 这时劳动班组的组成是多工种混合班组。施工过程的划分还与劳动量大小有关。劳动量小的施工过程， 当组织流
3. 3　流水施工原理

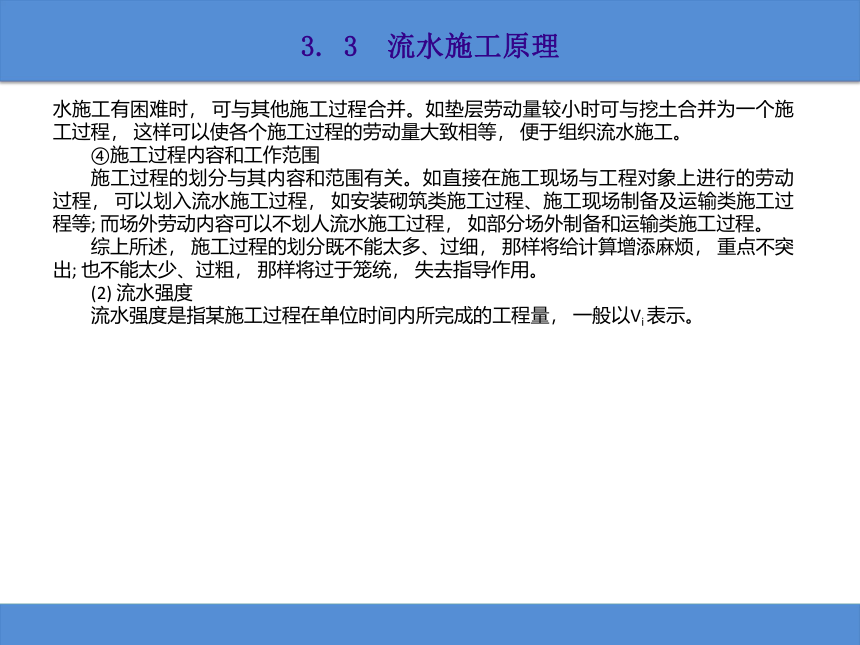

水施工有困难时， 可与其他施工过程合并。如垫层劳动量较小时可与挖土合并为一个施工过程， 这样可以使各个施工过程的劳动量大致相等， 便于组织流水施工。
　　④施工过程内容和工作范围
　　施工过程的划分与其内容和范围有关。如直接在施工现场与工程对象上进行的劳动过程， 可以划入流水施工过程， 如安装砌筑类施工过程、施工现场制备及运输类施工过程等; 而场外劳动内容可以不划人流水施工过程， 如部分场外制备和运输类施工过程。
　　综上所述， 施工过程的划分既不能太多、过细， 那样将给计算增添麻烦， 重点不突出; 也不能太少、过粗， 那样将过于笼统， 失去指导作用。

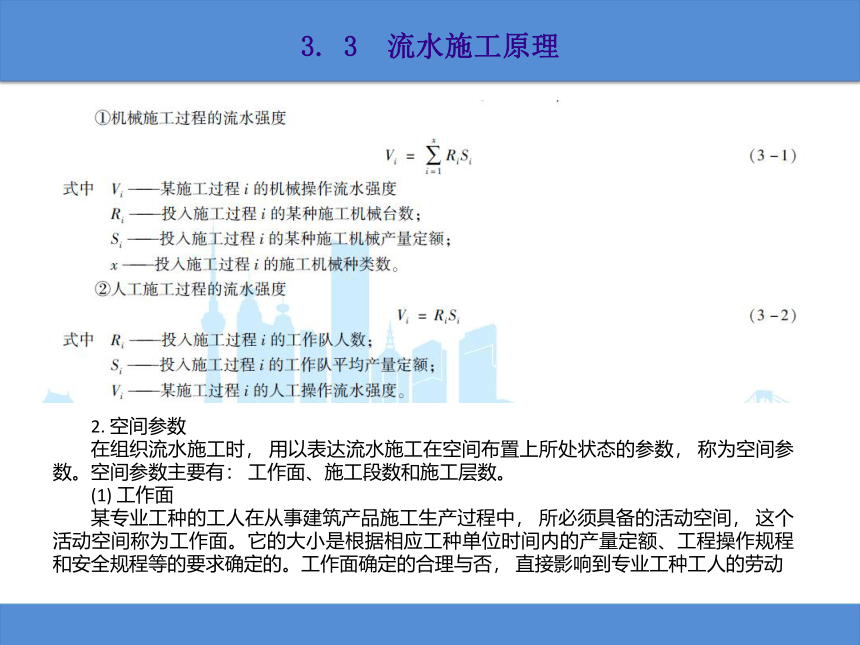

　　(2) 流水强度
　　流水强度是指某施工过程在单位时间内所完成的工程量， 一般以Vi 表示。
3. 3　流水施工原理
　　2. 空间参数
　　在组织流水施工时， 用以表达流水施工在空间布置上所处状态的参数， 称为空间参数。空间参数主要有： 工作面、施工段数和施工层数。
　　(1) 工作面
　　某专业工种的工人在从事建筑产品施工生产过程中， 所必须具备的活动空间， 这个活动空间称为工作面。它的大小是根据相应工种单位时间内的产量定额、工程操作规程和安全规程等的要求确定的。工作面确定的合理与否， 直接影响到专业工种工人的劳动
3. 3　流水施工原理
生产效率， 对此， 必须认真加以对待， 合理确定。

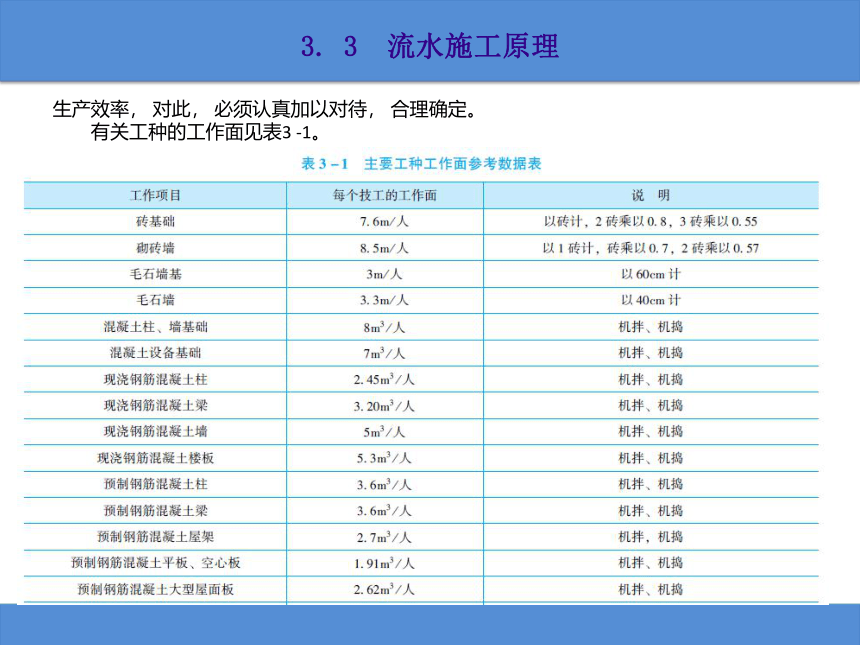

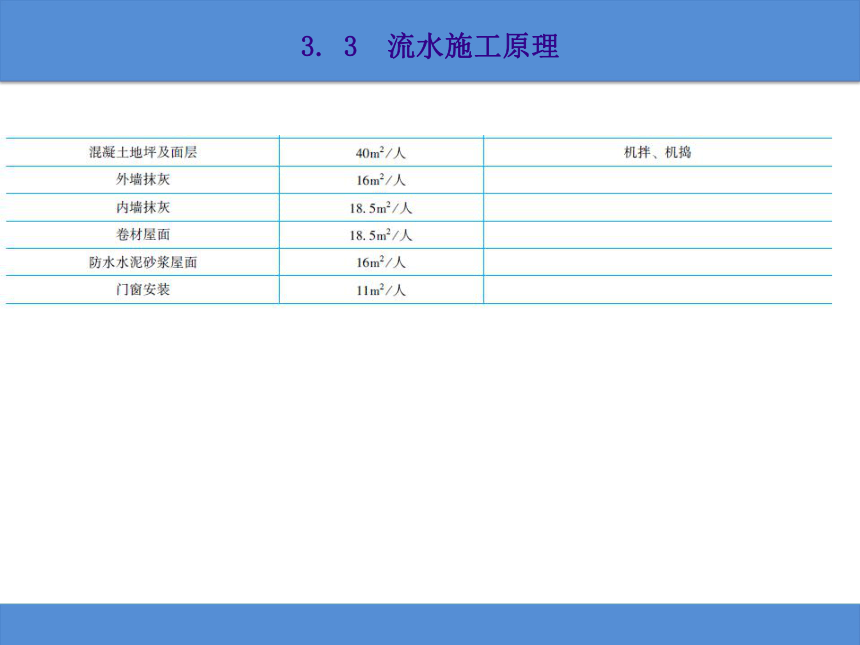

　　有关工种的工作面见表3 -1。
3. 3　流水施工原理
3. 3　流水施工原理

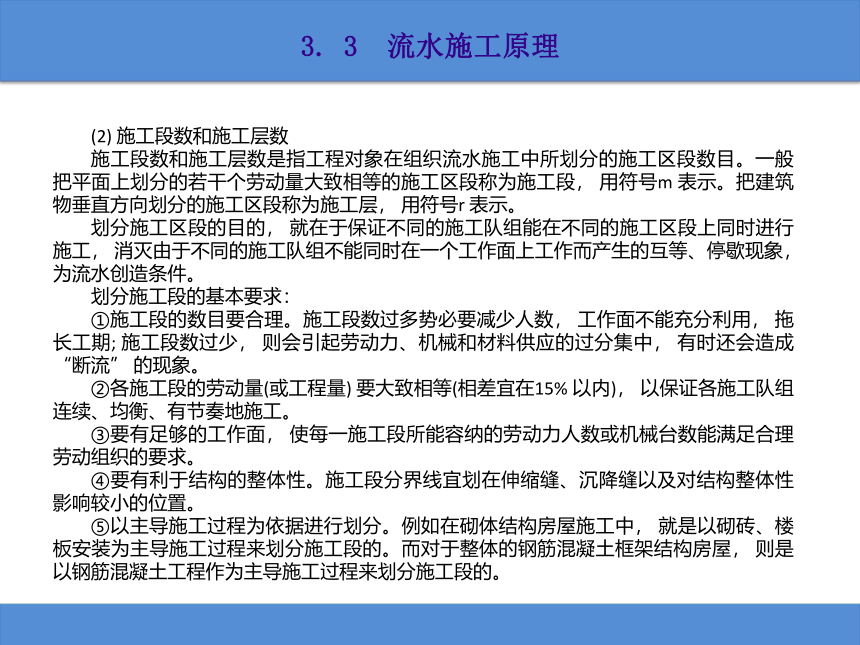

　　(2) 施工段数和施工层数
　　施工段数和施工层数是指工程对象在组织流水施工中所划分的施工区段数目。一般把平面上划分的若干个劳动量大致相等的施工区段称为施工段， 用符号m 表示。把建筑物垂直方向划分的施工区段称为施工层， 用符号r 表示。
　　划分施工区段的目的， 就在于保证不同的施工队组能在不同的施工区段上同时进行施工， 消灭由于不同的施工队组不能同时在一个工作面上工作而产生的互等、停歇现象， 为流水创造条件。
　　划分施工段的基本要求：
　　①施工段的数目要合理。施工段数过多势必要减少人数， 工作面不能充分利用， 拖长工期; 施工段数过少， 则会引起劳动力、机械和材料供应的过分集中， 有时还会造成“断流” 的现象。
　　②各施工段的劳动量(或工程量) 要大致相等(相差宜在15% 以内)， 以保证各施工队组连续、均衡、有节奏地施工。
　　③要有足够的工作面， 使每一施工段所能容纳的劳动力人数或机械台数能满足合理劳动组织的要求。
　　④要有利于结构的整体性。施工段分界线宜划在伸缩缝、沉降缝以及对结构整体性影响较小的位置。
　　⑤以主导施工过程为依据进行划分。例如在砌体结构房屋施工中， 就是以砌砖、楼板安装为主导施工过程来划分施工段的。而对于整体的钢筋混凝土框架结构房屋， 则是以钢筋混凝土工程作为主导施工过程来划分施工段的。
　　
3. 3　流水施工原理

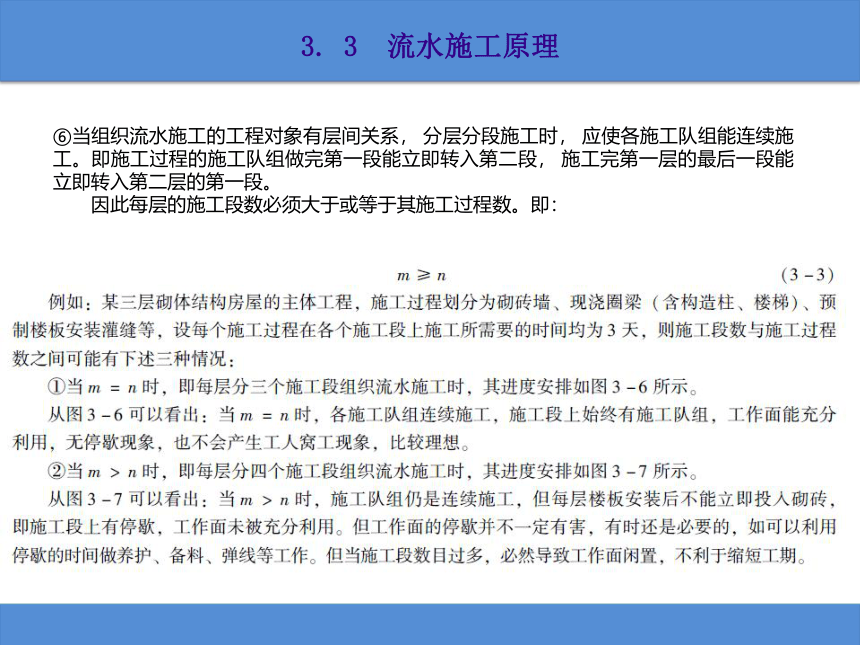

⑥当组织流水施工的工程对象有层间关系， 分层分段施工时， 应使各施工队组能连续施工。即施工过程的施工队组做完第一段能立即转入第二段， 施工完第一层的最后一段能立即转入第二层的第一段。
　　因此每层的施工段数必须大于或等于其施工过程数。即：
3. 3　流水施工原理

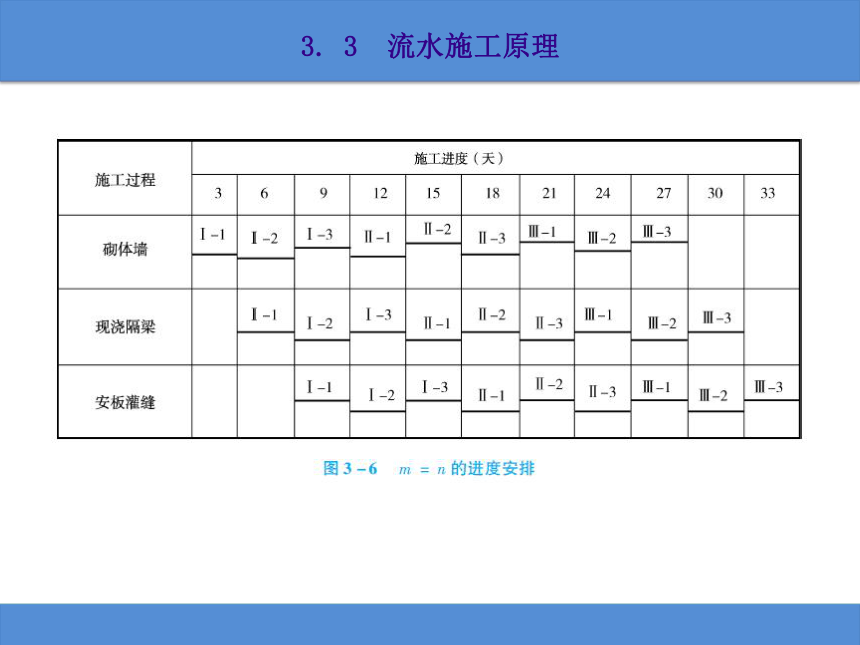

3. 3　流水施工原理
3. 3　流水施工原理
3. 3　流水施工原理
　　从图3 -8 可以看出： 当m < n 时， 尽管施工段上未出现停歇， 但施工队组不能及时进入第二层施工段施工而轮流出现窝工现象。因此， 对于一个建筑物组织流水施工是不适宜的， 但是， 在建筑群中可与一些建筑物组织大流水。
　　应当指出， 当无层间关系或无施工层(如某些单层建筑物、基础工程等) 时， 则施工段数并不受公式(3 -3) 的限制。
　　3. 时间参数
　　在组织流水施工时， 用以表达流水施工在时间排列上所处状态的参数， 称为时间参数。它包括流水节拍、流水步距、平行搭接时间、技术与组织间歇时间、工期。
　　(1) 流水节拍
　　流水节拍是指从事某一施工过程的施工队组在一个施工段上完成施工任务所需的时间， 用符号ti 表示( i = l、2……)。
　　流水节拍的大小直接关系到投入的劳动力、机械和材料量的多少， 决定着施工速度和施工的节奏，因此， 合理确定流水节拍， 具有重要的意义。流水节拍可按下列三种方法确定：①定额计算法。这是根据各施工段的工程量和现有能够投入的资源量(劳动力、机械台数和材料量等)， 按公式(3 -4) 或公式(3 -5) 进行计算。
3. 3　流水施工原理
3. 3　流水施工原理
3. 3　流水施工原理
3. 3　流水施工原理
3. 3　流水施工原理
3. 3　流水施工原理
　　(2) 根据需求， 查阅目录， 查取“建筑工程- 人工土石方工程”。
　　注意： 劳动定额包括时间定额和产量定额， 本次查取的为时间定额。
　　在《建设工程劳动定额建筑工程》(LD/ T 72. 1 -11 -2008) 中3. 1. 1 条中： 本标准的劳动消耗量均以“时间定额” 表示， 以“工日” 为单位， 每一工日按8h 计算。
　　(3) 查阅“5 时间定额表”
　　根据分项工程的具体内容， 查取《建设工程劳动定额建筑工程》(LD/ T 72. 1 - 11 - 2008) 中5. 1. 2 条。
　　查阅5. 1. 2 条下表4， 根据施工条件， 查取时间定额。
3. 3　流水施工原理
3. 3　流水施工原理
　　从图3 -8 可以看出： 当m < n 时， 尽管施工段上未出现停歇， 但施工队组不能及时进入第二层施工段施工而轮流出现窝工现象。因此， 对于一个建筑物组织流水施工是不适宜的， 但是， 在建筑群中可与一些建筑物组织大流水。
　　应当指出， 当无层间关系或无施工层(如某些单层建筑物、基础工程等) 时， 则施工段数并不受公式(3 -3) 的限制。
　　3. 时间参数
　　在组织流水施工时， 用以表达流水施工在时间排列上所处状态的参数， 称为时间参数。它包括流水节拍、流水步距、平行搭接时间、技术与组织间歇时间、工期。
　　(1) 流水节拍
　　流水节拍是指从事某一施工过程的施工队组在一个施工段上完成施工任务所需的时间， 用符号ti 表示( i = l、2……)。
　　流水节拍的大小直接关系到投入的劳动力、机械和材料量的多少， 决定着施工速度和施工的节奏，因此， 合理确定流水节拍， 具有重要的意义。流水节拍可按下列三种方法确定：①定额计算法。这是根据各施工段的工程量和现有能够投入的资源量(劳动力、机械台数和材料量等)， 按公式(3 -4) 或公式(3 -5) 进行计算。
3. 3　流水施工原理
3. 3　流水施工原理
　　过程进行正常施工所必需的最低限度的队组人数及其合理组合。如模板安装就要按技工和普工的最少人数及合理比例组成施工队组， 人数过少或比例不当都将引起劳动生产率的下降， 甚至无法施工。
　　b. 要考虑工作面的大小或某种条件的限制。施工队组人数也不能太多， 每个工人的工作面要符合最小工作面的要求。否则， 就不能发挥正常的施工效率或不利于安全生产。
　　c. 要考虑各种机械台班的效率或机械台班产量的大小。
　　d. 要考虑各种材料、构配件等施工现场堆放量、供应能力及其他有关条件的制约。
　　e. 要考虑施工及技术条件的要求。例如， 浇筑混凝土时， 为了连续施工有时要按照三班制工作的条件决定流水节拍， 以确保工程质量。
　　f. 确定一个分部工程各施工过程的流水节拍时， 首先应考虑主要的、工程量大的施工过程的节拍，其次确定其他施工过程的节拍值。
　　g. 节拍值一般取整数， 必要时可保留0. 5 天(台班) 的小数值。
　　(2) 流水步距
　　流水步距是指两个相邻的施工过程的施工队组相继进入同一施工段开始施工的最小时间间隔(不包括技术与组织间歇时间)， 用符号Ki，i +1 表示( i 表示前一个施工过程， i + 1 表示后一个施工过程)。
　　流水步距的大小， 对工期有着较大的影响。一般说来， 在施工段不变的条件下， 流水步距越大， 工期越长; 流水步距越小， 则工期越短。流水步距还与前后两个相邻施工过程流水节拍的大小、施工工艺技术要求、施工段数目、流水施工的组织方式有关。
　　流水步距的数目等于( n - 1 ) 个参加流水施工的施工过程(队组) 数。
　　
3. 3　流水施工原理
①确定流水步距的基本要求
　　A. 主要施工队组连续施工的需要。流水步距的最小长度， 必须使主要施工专业队组进场以后， 不发生停工、窝工现象。
　　B. 施工工艺的要求。保证每个施工段的正常作业程序， 不发生前一个施工过程尚未全部完成， 而后一施工过程提前介入的现象。
　　C. 最大限度搭接的要求。流水步距要保证相邻两个专业队在开工时间上最大限度地、合理地搭接;D. 要满足保证工程质量， 满足安全生产、成品保护的需要。
　　②确定流水步距的方法
　　确定流水步距的方法很多， 简捷、实用的方法主要有图上分析计算法(公式法) 和累加数列法(潘特考夫斯基法)。公式法确定见本章第三节中的相关内容， 而累加数列法适用于各种形式的流水施工， 且较为简捷、准确。
　　累加数列法没有计算公式， 它的文字表达式为： “累加数列错位相减取大差”。其计算步骤如下：
　　A. 将每个施工过程的流水节拍逐段累加， 求出累加数列;
　　B. 根据施工顺序， 对所求相邻的两累加数列错位相减;
　　C. 根据错位相减的结果， 确定相邻施工队组之间的流水步距， 即相减结果中数值最大者。
　　【例3 - 2】某项目由土方开挖、基础施工、地上结构、二次砌筑、装饰装修五个施工过程组成， 分别由四个专业工作队完成， 在平面上划分成四个施工段， 每个施工过程在各个施工段上的流水节拍见表3 -2。试确定相邻专业工作队之间的流水步距。
3. 3　流水施工原理
3. 3　流水施工原理
3. 3　流水施工原理
3. 3　流水施工原理
3. 3　流水施工原理
　　3. 3. 4　施工进度计划横道图的绘制
　　流水施工主要以横道图方式表示： 横坐标表示流水施工的持续时间; 纵坐标表示施工过程的名称或编号。带有编号的水平线段表示各施工过程或专业工作队的施工进度安排， 其编号①、②……表示不同的施工段。如图3 -4 所示即为用横道图表间和完成时间、施工过程的持续时间、施工过程之间的相互搭接关系， 以及整个施工项目的开工时间、完工时间和总工期。
　　横道图表示法的优点是： 绘图简单， 施工过程及其先后顺序表达清楚， 时间和空间状况形象直观，使用方便， 因而被广泛用来表达施工进度计划。
　　横道图的绘制方法如下：
　　首先绘制时间坐标进度表， 根据有关计算， 直接在进度表上画出进度线， 进度线的水平长度即为施工过程的持续时间。其一般步骤是： 先安排主导施工过程的施工进度， 然后再安排其余施工过程， 它应尽可能配合主导施工过程并最大限度地搭接， 形成施工进度计划的初步方案。
