常用的制图工具
1.2 绘制工具与仪器的使用方法
铅笔
图板
丁字尺和
三角板
比例尺
圆规与 分规
绘图墨线笔
建筑摸板
曲线板
其它用品
1.2 绘制工具与仪器的使用方法

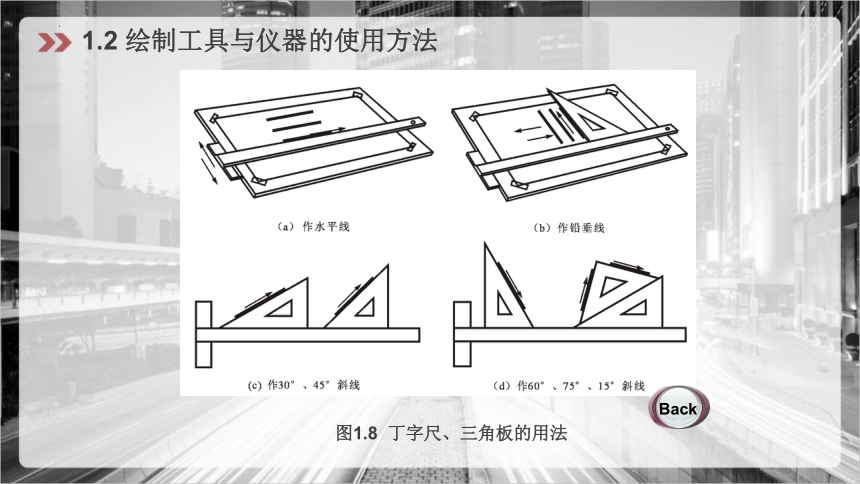

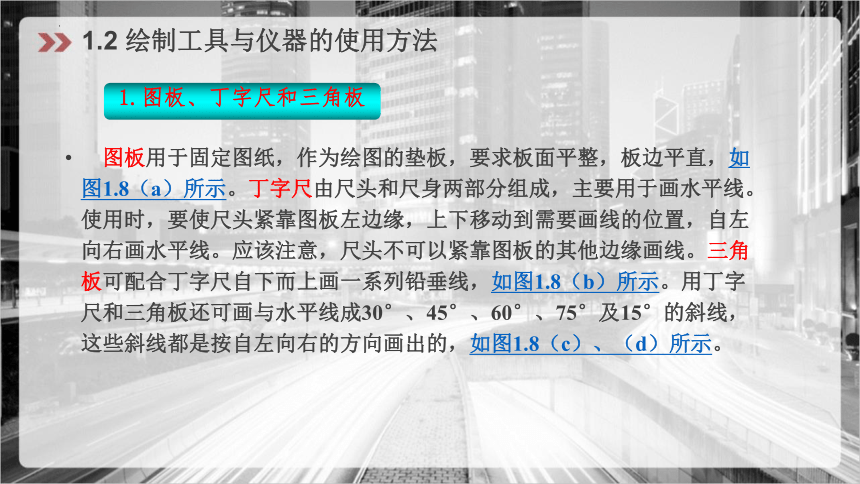

　图板用于固定图纸，作为绘图的垫板，要求板面平整，板边平直，如图1.8（a）所示。丁字尺由尺头和尺身两部分组成，主要用于画水平线。使用时，要使尺头紧靠图板左边缘，上下移动到需要画线的位置，自左向右画水平线。应该注意，尺头不可以紧靠图板的其他边缘画线。三角板可配合丁字尺自下而上画一系列铅垂线，如图1.8（b）所示。用丁字尺和三角板还可画与水平线成30°、45°、60°、75°及15°的斜线，这些斜线都是按自左向右的方向画出的，如图1.8（c）、（d）所示。
1.图板、丁字尺和三角板
1.2 绘制工具与仪器的使用方法
图1.8 丁字尺、三角板的用法
Back

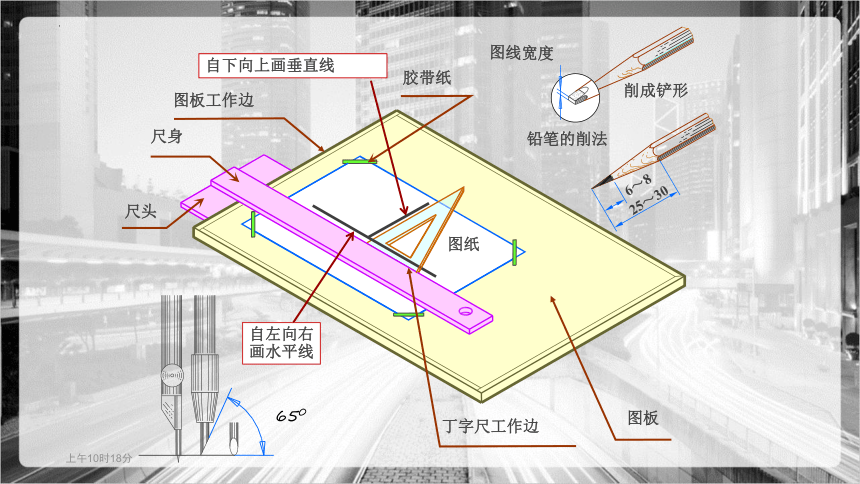

铅笔的削法
削成铲形
图线宽度
6～8
25～30
尺头
尺身
图板
胶带纸
图纸
图板工作边
丁字尺工作边
650
自左向右
画水平线
自下向上画垂直线
下午5时3分

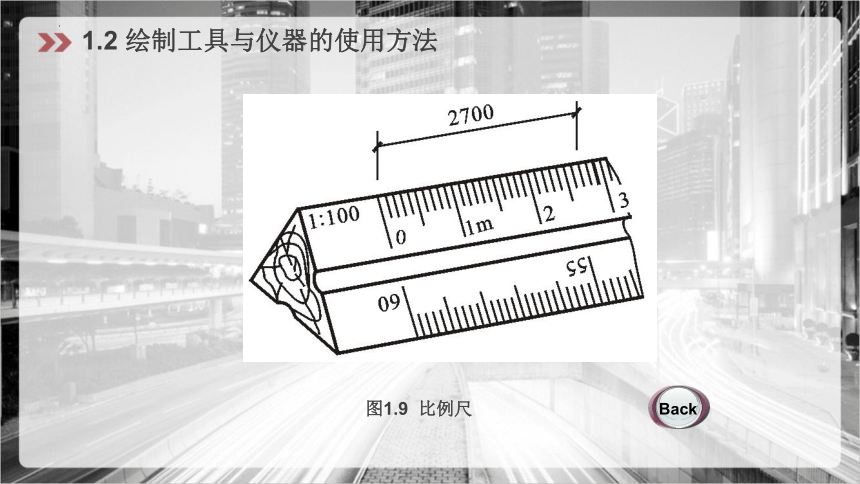

　　常见的比例尺如图1.9所示。

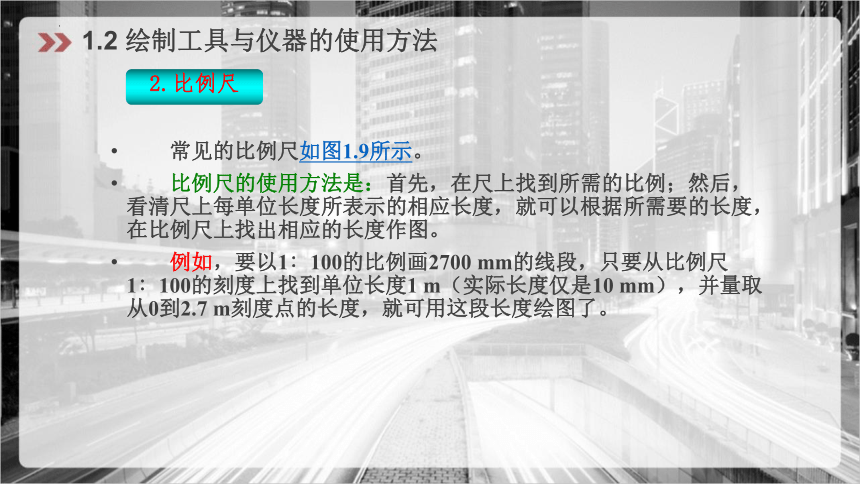

　　比例尺的使用方法是：首先，在尺上找到所需的比例；然后，看清尺上每单位长度所表示的相应长度，就可以根据所需要的长度，在比例尺上找出相应的长度作图。
　　例如，要以1∶100的比例画2700 mm的线段，只要从比例尺1∶100的刻度上找到单位长度1 m（实际长度仅是10 mm），并量取从0到2.7 m刻度点的长度，就可用这段长度绘图了。
1.2 绘制工具与仪器的使用方法
2.比例尺
1.2 绘制工具与仪器的使用方法
图1.9 比例尺
Back
　　圆规是画圆或圆弧的主要工具。常见的是三用圆规，定圆心的一条腿的钢针两端都为圆锥形，应选用有台肩的一端放在圆心处，并按需要适当调节长度；另一条腿的端部则可按需要装上有铅芯的插腿、有墨线笔头的插腿或有钢针的插腿，分别用来绘制铅笔线的圆、墨线圆或当作分规用。
1.2 绘制工具与仪器的使用方法
3.圆规和分规

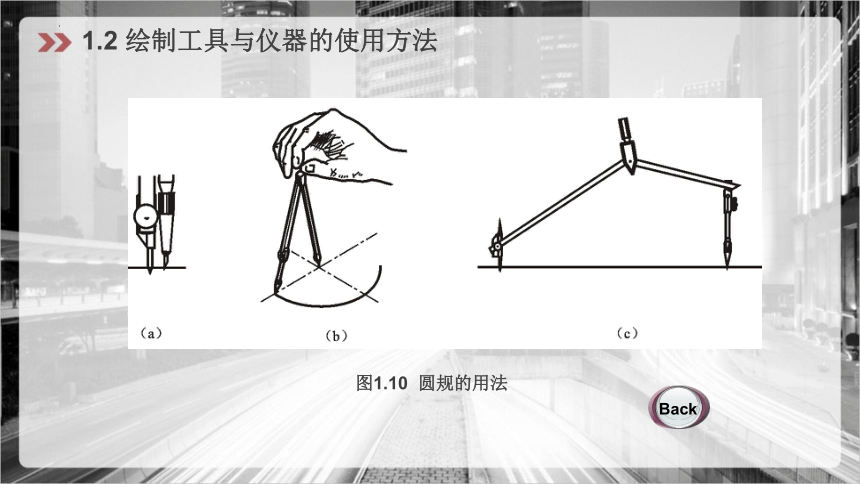

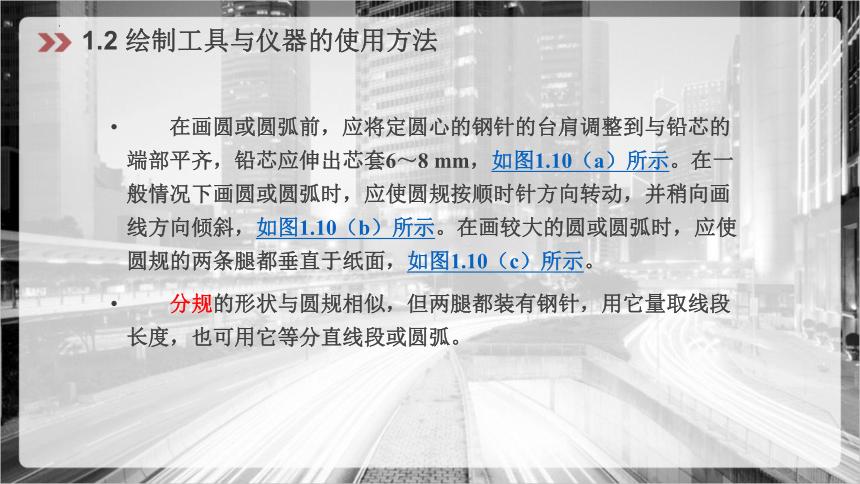

　　在画圆或圆弧前，应将定圆心的钢针的台肩调整到与铅芯的端部平齐，铅芯应伸出芯套6～8 mm，如图1.10（a）所示。在一般情况下画圆或圆弧时，应使圆规按顺时针方向转动，并稍向画线方向倾斜，如图1.10（b）所示。在画较大的圆或圆弧时，应使圆规的两条腿都垂直于纸面，如图1.10（c）所示。
　　分规的形状与圆规相似，但两腿都装有钢针，用它量取线段长度，也可用它等分直线段或圆弧。
1.2 绘制工具与仪器的使用方法
1.2 绘制工具与仪器的使用方法
图1.10 圆规的用法
Back

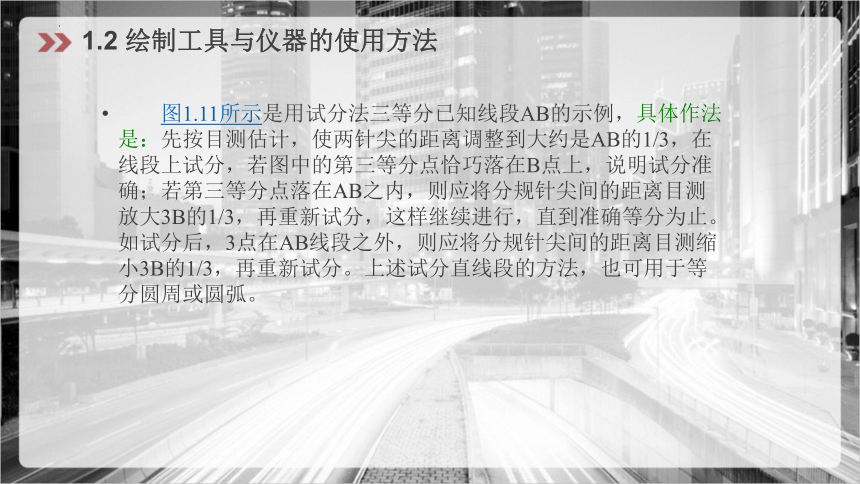

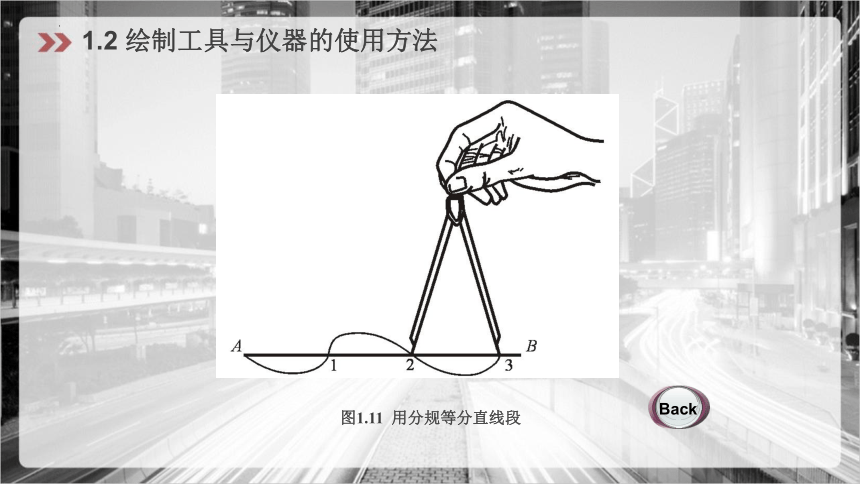

　　图1.11所示是用试分法三等分已知线段AB的示例，具体作法是：先按目测估计，使两针尖的距离调整到大约是AB的1/3，在线段上试分，若图中的第三等分点恰巧落在B点上，说明试分准确；若第三等分点落在AB之内，则应将分规针尖间的距离目测放大3B的1/3，再重新试分，这样继续进行，直到准确等分为止。如试分后，3点在AB线段之外，则应将分规针尖间的距离目测缩小3B的1/3，再重新试分。上述试分直线段的方法，也可用于等分圆周或圆弧。
1.2 绘制工具与仪器的使用方法
1.2 绘制工具与仪器的使用方法
图1.11 用分规等分直线段
Back
　墨线笔也称直线笔，是上墨、描图的仪器。使用前，旋转调整螺钉，使两叶片间距约为线型的宽度，用蘸水钢笔将墨水注入两叶片间，笔内墨水的高度以5 mm左右为宜。正式描图前，应进行反复调整线型宽度、擦拭叶片外面沾有的墨水等工作。
　正确的笔位如图1.12（a）所示，墨线笔与尺边垂直，两叶片同时垂直纸面，且向前进方向稍倾斜。图1.12（b）是不正确的笔位，笔杆向外倾斜，笔内墨水将沿尺边渗入尺底而弄脏图纸；而当笔杆向内倾斜时，则所绘图线外侧不光洁。
1.2 绘制工具与仪器的使用方法
4.墨线笔和绘图墨水笔
1.2 绘制工具与仪器的使用方法
图1.12 墨线笔的用法
Back
　　图1.13所示是绘图墨线笔，也称自来水直线笔，是目前广泛使用的一种描图工具。它的笔头是一针管，针管直径有粗细不同的规格，可画出不同线宽的墨线。使用绘图墨水笔时，应该注意：绘图墨水笔必须使用碳素墨水或专用绘图墨水，以保证使用时墨水流畅，用后要用清水及时把针管冲洗干净，以防堵塞。
1.2 绘制工具与仪器的使用方法
图1.13 绘图墨线笔
　 绘图铅笔按铅芯的软硬程度可分为B型和H型两类。“B”表示软，“H”表示硬，HB介于两者之间。B或HB用于画粗线；H或2H用于画细线或底稿线；HB或H用于画中线或书写字体。画图时，可根据使用要求选用不同的铅笔型号。
　　铅芯磨削的长度及形状如图1.14所示。写字或打底稿用锥状铅芯（图1.14（a）），加深图线时宜用楔状铅芯（图1.14（b））。
1.2 绘制工具与仪器的使用方法
5.铅笔
1.2 绘制工具与仪器的使用方法
图1.14 铅芯的长度及形状
Back
下午5时3分
　　曲线板是用于画非圆曲线的工具，用曲线板画曲线的方法如图1.15所示。
　　如图1.15（a）所示，先将曲线上的点用铅笔轻轻连成曲线。如图1.15（b）所示，在曲线板上选取相吻合的曲线段，从曲线起点开始，至少要通过曲线上的3～4个点，并沿曲线板描绘这一段密合的曲线，但不能把密合的曲线段全部描完，而应留下最后一小段。用同样的方法选取第二段曲线，两段曲线相接处应有一段曲线重合。如此分段描绘，直到描完最后一段，如图1.15（c）所示。
1.2 绘制工具与仪器的使用方法
6.曲线板
1.2 绘制工具与仪器的使用方法
图1.15 用曲线板画曲线
Back
1.2 绘制工具与仪器的使用方法
修改图线时，为了防止擦除错误图线时影响相邻图线的完整性而使用擦图片。使用时将其覆盖在要修改的图线上，使修改的图线露出来，擦掉重画。
7.擦图片
1.2 绘制工具与仪器的使用方法
8.建筑模板
为了提高制图速度和质量，将图样上常用的符号、图形刻在有机玻璃板上，做成模板，方便使用。
绘图的方法和步骤
1.3 绘图的方法和步骤
1.3.1徒手草图的绘制方法
徒手画水平线
运笔方向
(a)
(b)
徒手画垂直线
运笔方向
(a)
(b)
下午5时3分
草图中圆的画法（一）
(a)小圆
(b)大圆
下午5时3分
草图中圆的画法（二）
(a)
(b)
下午5时3分
草图中椭圆的画法
下午5时3分
1.3 绘图的方法和步骤
1、任意等分已知线段
　　除了用试分法等分已知线段外，还可以采用辅助线法。三等分已知线段AB的作图方法如图1.16所示。
2、等分两平行线间的距离
　　三等分两平行线AB、CD之间的距离的作图方法如图1.17所示。
1.3.2 几何作图
1.3.2.1 等分线段与等分两平行线间的距离
1.3 绘图的方法和步骤
图1.16 等分线段
Back
1.3 绘图的方法和步骤
图1.17 等分两平行线间的距离
Back
1、正四边形
　　图1.18是已知外接圆作正四边形的作图过程。
2、正六边形
　　图1.19是已知外接圆作正六边形的作图过程。
3、正五边形
图1.20是已知外接圆作正五边形的作图过程。
1.3 绘图的方法和步骤
1.3.2.2 作正多边形
1.3.2 几何作图
1.3 绘图的方法和步骤
图1.18 作正四边形
Back
1.3 绘图的方法和步骤
图1.19 作正六边形
Back
1.3 绘图的方法和步骤
图1.20 作正五边形
Back
　　使直线与圆弧相切或圆弧与圆弧相切来连接已知图线，称为圆弧连接。
　　用来连接已知直线或已知圆弧的圆弧称为连接弧，切点称为连接点。为了使线段能准确连接，作图时，必须先求出连接弧的圆心和切点的位置。
　　在表1.9中列举了几种直线段与圆弧、圆弧与圆弧连接的画法及其作图过程。
1.3 绘图的方法和步骤
1.3.2.3 圆弧连接
1.3.2 几何作图
1.3 绘图的方法和步骤
表1.9 圆弧连接示例
示例 已知条件与作图要求 作图过程 作图结果
过点作圆的切线
过点A作已知圆O的切线 　1?连接OA，取OA中点C； 　2?以C为圆心，OC为半径画弧，交圆周于点B； 　3?连接AB，即为所求 　　本例有两个答案，另一答案与AB对OA对称，作图过程与求作AB相同，未画出。清理图面和加深图线后的作图结果如上图所示
1.3 绘图的方法和步骤
示例 已知条件与作图要求 作图过程 作图结果
用圆弧连接两斜交直线 　
　　用半径为R的圆弧连接两已知的斜交直线 　　1分别作距两已知直线为R的两条平行线，交点O为连接弧的圆心； 　　2过圆心O作两已知直线的垂线，交点M、N即为切点； 　　3以O为圆心，R为半径，自N到M画弧，即为所求 　　清理图面和加深图线后的作图结果如上图所示
1.3 绘图的方法和步骤
示例 已知条件与作图要求 作图过程 作图结果
用圆弧连接两正交直线 　
　　用半径为R的圆弧连接两垂直相交的已知直线 　1以两已知直线的交点A为圆心，R为半径画圆，交已知直线于M、N，即为切点； 　2分别以M、N为圆心，R为半径画圆，交点O为连接弧的圆心； 　3以O为圆心，R为半径，自切点N向M画弧，即为所求 　　清理图面和加深图线后的作图结果如上图所示
1.3 绘图的方法和步骤
示例 已知条件与作图要求 作图过程 作图结果
圆弧与两圆弧外切 　
　　用半径为R的圆弧连接两已知圆弧，使它们同时外切 　1分别以O1、O2为圆心，R1+R、R2+R为半径画弧，相交得连接弧的圆心O； 　2?连接O与O1、O与O2，OO1、OO2分别与两圆周相交，交点A、B即为切点； 　3以O为圆心,R为半径,自B到A画弧，即为所求 　　本例有两个答案，另一答案与AB⌒对O1O2对称，作图过程与求作AB⌒相同，未画出。清理图面和加深图线后的作图结果如上图所示
1.3 绘图的方法和步骤
示例 已知条件与作图要求 作图过程 作图结果
圆弧与两圆弧内切 　
　　用半径为R的圆弧连接两已知圆弧，使它们同时内切 　1分别以O1、O2为圆心，R-R1、R-R2为半径画弧，相交得连接弧的圆心O； 　2连接O与O1、O与O2，OO1、OO2的延长线分别与两圆周相交，交点A、B即为切点； 　3以O为圆心,R为半径，自B到A画弧,即为所求 　　本例有两个答案，另一答案与AB⌒对O1O2对称，作图过程与求作AB⌒相同，未画出。清理图面和加深图线后的作图结果如上图所示
1.3 绘图的方法和步骤
示例 已知条件与作图要求 作图过程 作图结果
圆弧与直线相切、与圆弧外切 　
　　作半径为R的圆弧，与已知圆弧外切、与已知直线相切 　1作与已知直线距离为R的平行线；以O1为圆心，R1+R为半径画弧，与所作平行线相交得连接弧的圆心O； 2过圆心O向已知直线作垂线，得垂足A，连接O1与O，O1O与圆周相交，交点B即为切点； 3以O为圆心，R为半径，自A向B画弧，即为所求 　　本例有两个答案，另一个答案的作图过程与求作AB⌒相同，未画出。清理图面和加深图线后的作图结果如上图所示
Back
　　表1.10介绍了已知长轴?AB和短轴CD作椭圆的几种方法，其中同心圆法用于求作比较准确的图形，四心法是一种近似作法，八点法用于要求不很精确的作图。
1.3 绘图的方法和步骤
1.3.2.4 椭圆
1.3.2 几何作图
1.3 绘图的方法和步骤
表1.10 已知长、短轴画椭圆
作图过程:
1、以O为圆心，分别以AB、CD为直径，作两个同心圆。过点O作若干条射线，交两圆周于E1与E2点。
2、过点E1作水平线，过点E2作竖直线，则交点E就是椭圆上的点，其他各点的作法相同。
3、用曲线板光滑连接各点，即为所求的椭圆
同心圆法
1.3 绘图的方法和步骤
作图过程:
　1、延长CD，在延长线上量取OK＝OA，得点K。
　2、连接A与C，并在AC上取CM＝CK。
　3、作AM的中垂线，交OA于O1，交OD于O2，再取对称点O3、O4
　4、连接O1与O2、O2与O3、O3与O4、O4与O1，并延长这四条连线。
　5、分别以O1、O3为圆心，O1A、O3B为半径画弧，以O4、O2为圆心，O4D、O2C为半径画弧，两弧分别交接于O1O2、O2O3、O3O4、O4O1的延长线上的点P、Q、R、S，即得所求的近似椭圆。P、Q、R、S分别是两圆弧的切点
四心法
1.3 绘图的方法和步骤
作图过程:
　1、过长短轴的端点A、B、C、D作椭圆外切矩形1234，连接对角线。
　2、以1C为斜边，作45°等腰直角三角形1KC。
　3、以C为圆心，CK为半径作弧，交14于M、N；再自M、N引短轴的平行线，与对角线相交得5、6、7、8四点。
　4、用曲线板顺序连接点A、5、C、7、B、8、D、6、A，即得所求的椭圆?
八点法
1.3 绘图的方法和步骤
1.3.3 绘图的方法和步骤
参考书
1 ）做好准备工作
2 ）打底图
3 ）图样
加深
4） 描图
1、平面图形的绘图方法与步骤
绘图方法和步骤
1.准备工作: 清理工具、
桌面。
2.画底稿
画出图框和标题栏
再画出图形的对称中心线、主要轮廓线。注意各图的位置要布置匀称，底稿线要细。
3.检查，描深图形
4.注意事项
下午5时3分
C-1
C-1
C-1
C-1
C-1
C-1
建筑平面图
绘图步骤
3300
3000
3000
9540
240
5460
5760
240
3060
240
120
1050
1050
1200
750
1500
750
1200
900
900
120
1650
1650
120
120
1200
1200
500
2500
900
M-1
M-2
平面图
1:100
4260
1050
1200
900
1200
900
900
1200
900
120
1050
120
300
1760
1500
1000
240
450
240
北
120
240
2
3
4
1
C
A
A
B
C
0.000
4500
1200
5700
5940
5940
画轴线网
画墙身和门窗
标注内外尺寸
注标高、剖切符号、
指北针和图名
加粗加深轮廓线
1
1
C-1
C-1
C-1
C-1
C-1
C-1
1.3 绘图的方法和步骤
作业：请用适当比例绘制下列图形，并完成尺寸标注。
A4图纸。
