项目五 绘制建筑立面施工图
5.1
任务描述

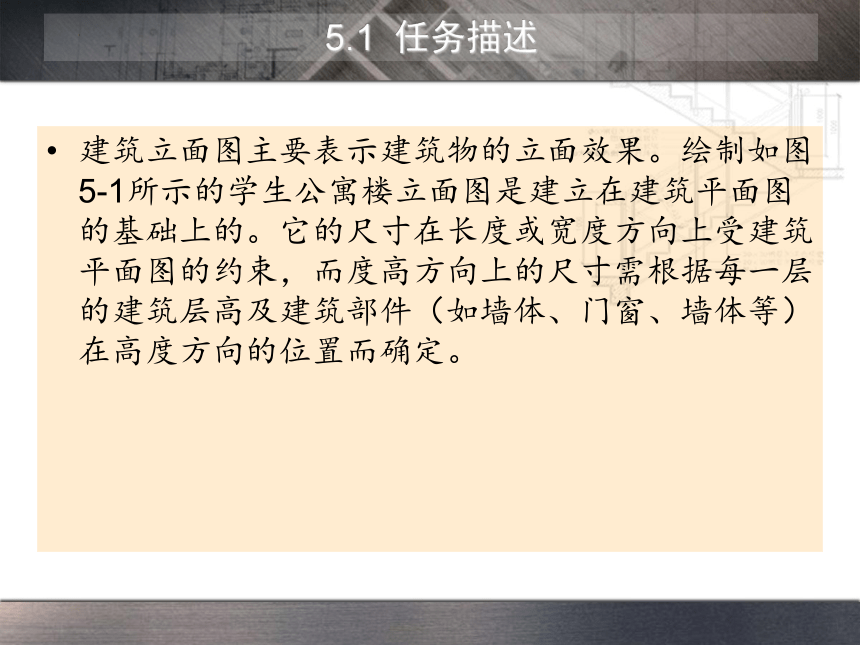

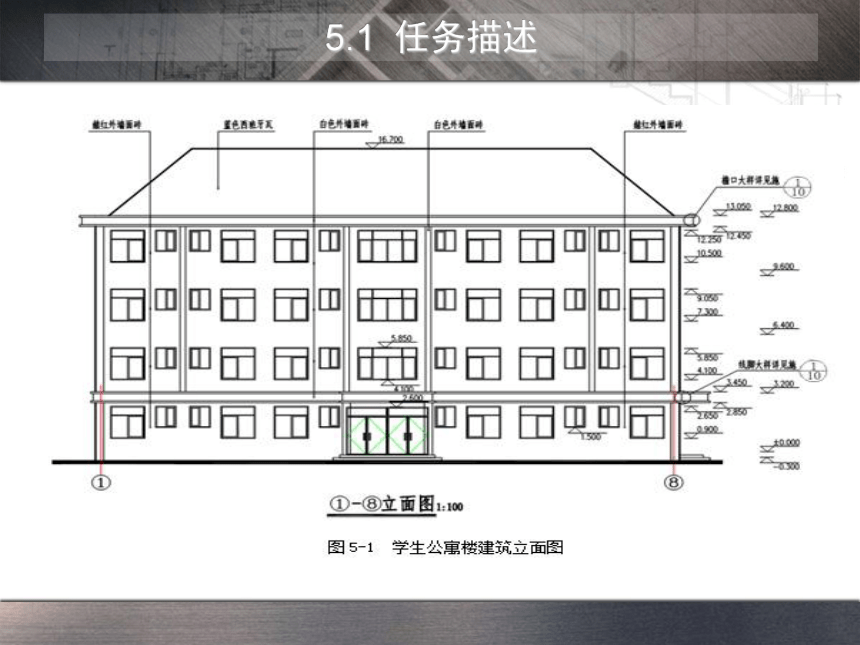

建筑立面图主要表示建筑物的立面效果。绘制如图5-1所示的学生公寓楼立面图是建立在建筑平面图的基础上的。它的尺寸在长度或宽度方向上受建筑平面图的约束，而度高方向上的尺寸需根据每一层的建筑层高及建筑部件（如墙体、门窗、墙体等）在高度方向的位置而确定。
5.1 任务描述
5.1 任务描述
5.2
知识平台

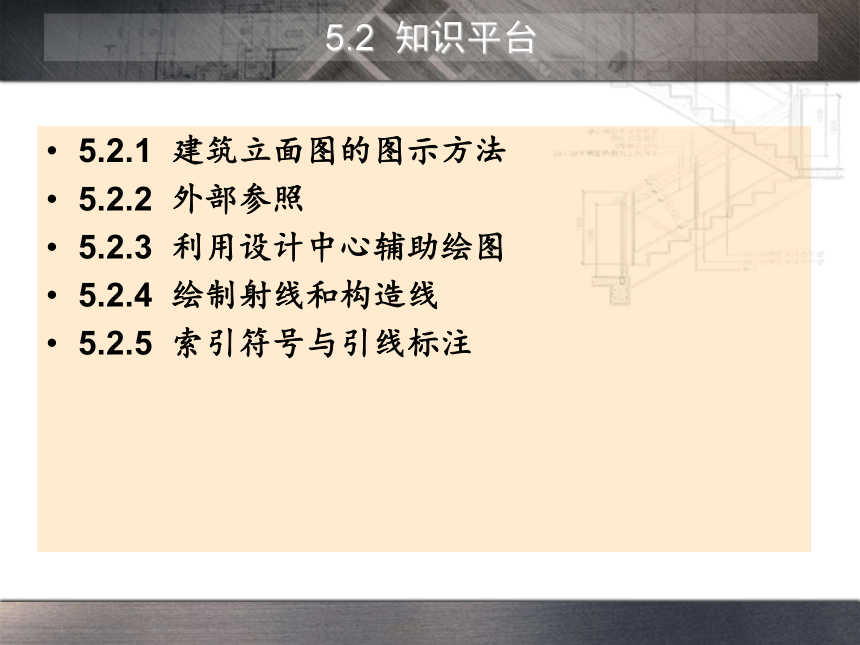

5.2.1 建筑立面图的图示方法
5.2.2 外部参照
5.2.3 利用设计中心辅助绘图
5.2.4 绘制射线和构造线
5.2.5 索引符号与引线标注
5.2 知识平台

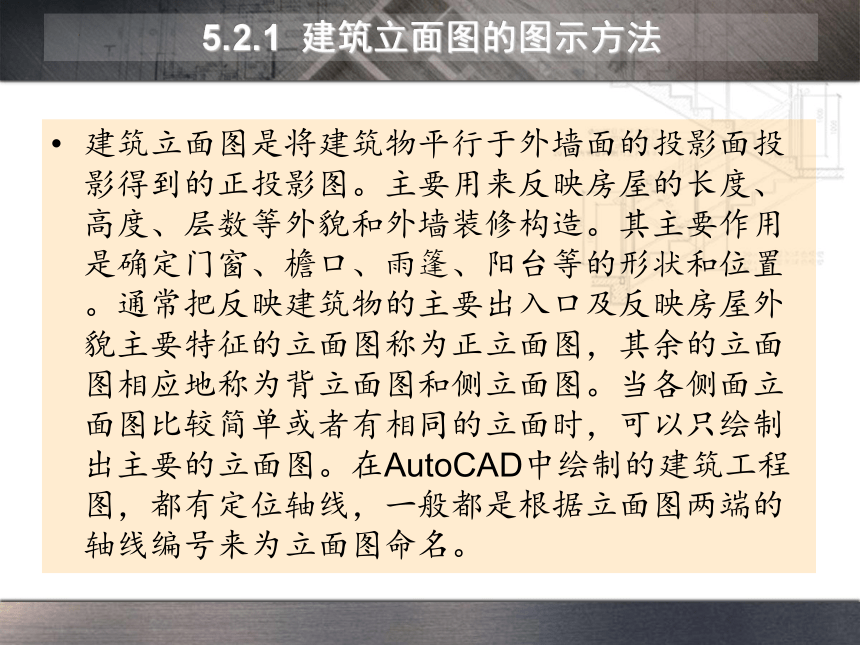

建筑立面图是将建筑物平行于外墙面的投影面投影得到的正投影图。主要用来反映房屋的长度、高度、层数等外貌和外墙装修构造。其主要作用是确定门窗、檐口、雨篷、阳台等的形状和位置。通常把反映建筑物的主要出入口及反映房屋外貌主要特征的立面图称为正立面图，其余的立面图相应地称为背立面图和侧立面图。当各侧面立面图比较简单或者有相同的立面时，可以只绘制出主要的立面图。在AutoCAD中绘制的建筑工程图，都有定位轴线，一般都是根据立面图两端的轴线编号来为立面图命名。
5.2.1 建筑立面图的图示方法
5.2.2 外部参照

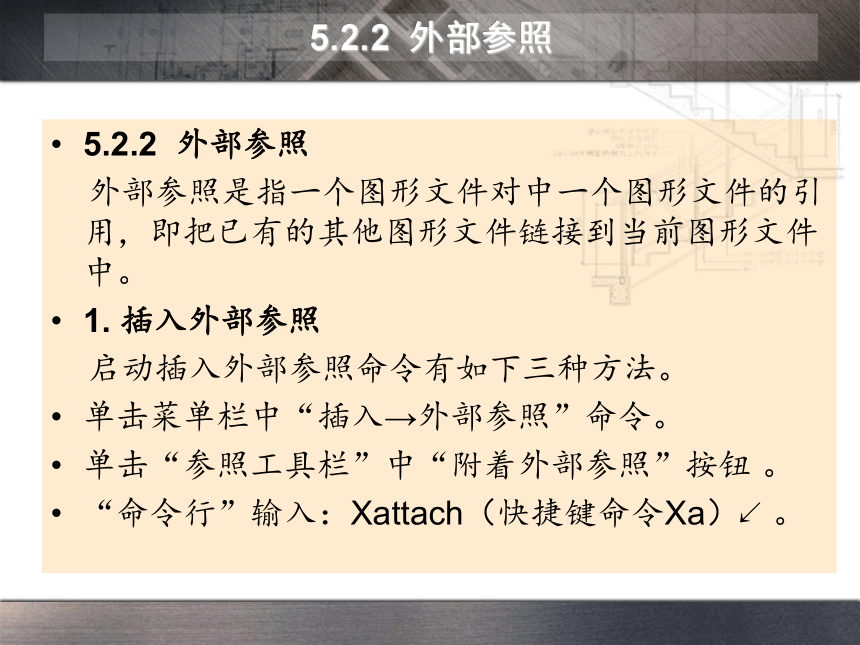

外部参照是指一个图形文件对中一个图形文件的引用，即把已有的其他图形文件链接到当前图形文件中。

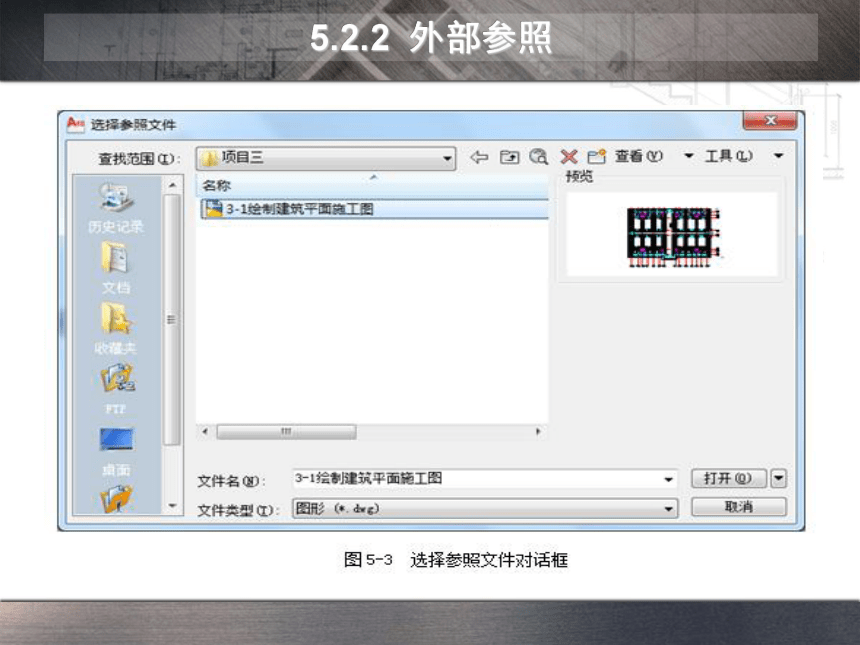

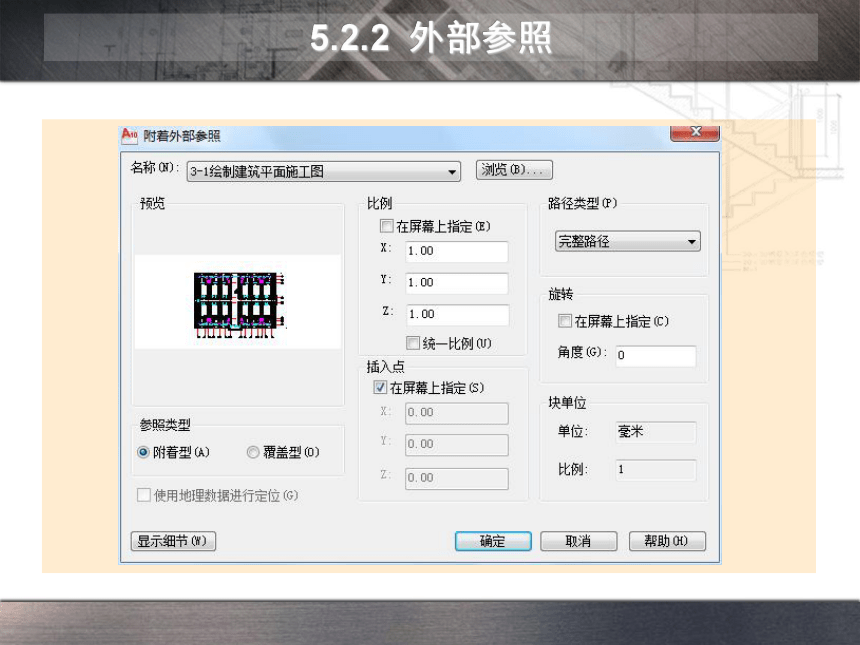

1. 插入外部参照
启动插入外部参照命令有如下三种方法。
单击菜单栏中“插入→外部参照”命令。
单击“参照工具栏”中“附着外部参照”按钮 。
“命令行”输入：Xattach（快捷键命令Xa）↙。
5.2.2 外部参照
5.2.2 外部参照
5.2.2 外部参照

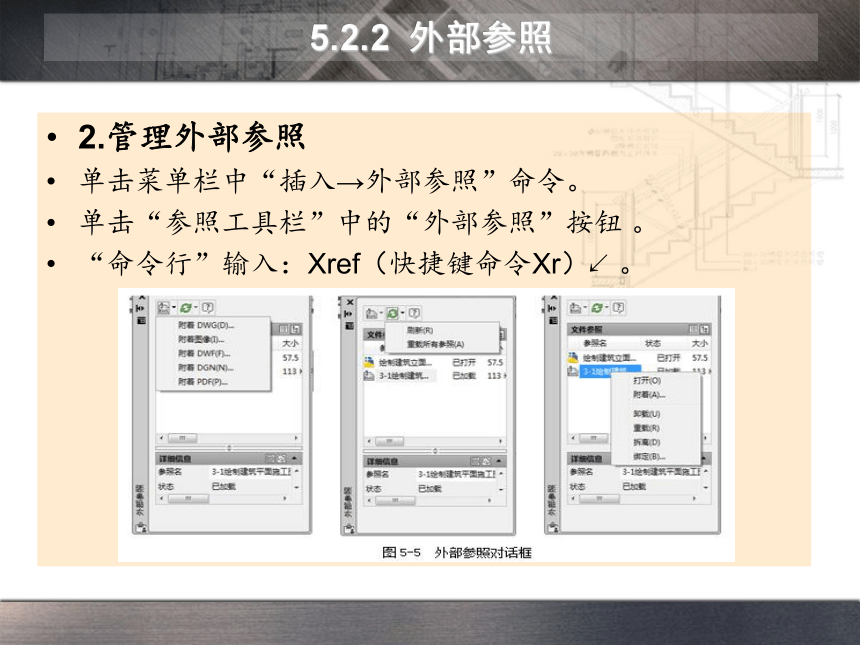

2.管理外部参照
单击菜单栏中“插入→外部参照”命令。
单击“参照工具栏”中的“外部参照”按钮 。
“命令行”输入：Xref（快捷键命令Xr）↙。
5.2.2 外部参照

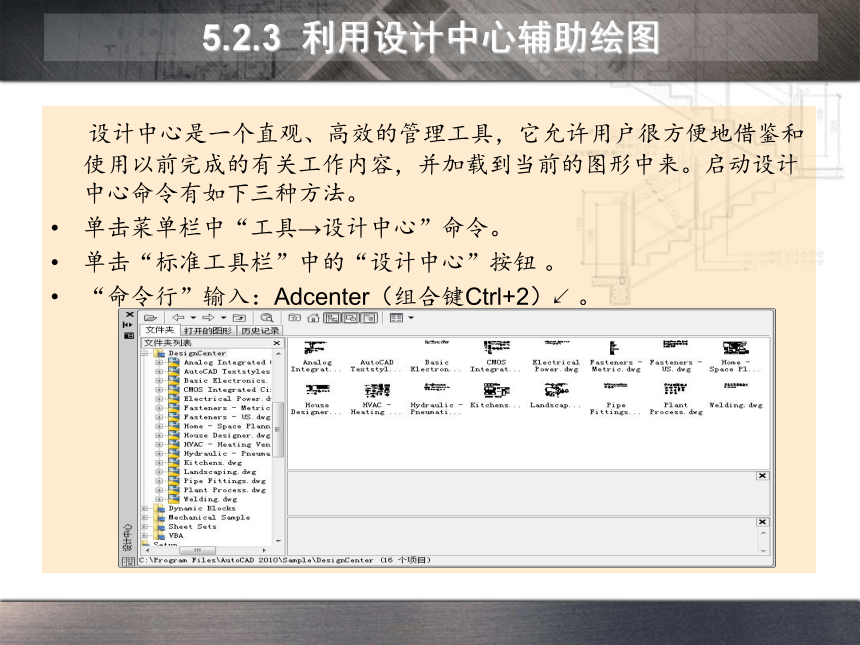

设计中心是一个直观、高效的管理工具，它允许用户很方便地借鉴和使用以前完成的有关工作内容，并加载到当前的图形中来。启动设计中心命令有如下三种方法。
单击菜单栏中“工具→设计中心”命令。
单击“标准工具栏”中的“设计中心”按钮 。
“命令行”输入：Adcenter（组合键Ctrl+2）↙。
5.2.3 利用设计中心辅助绘图
1.查找图形对象
利用设计中心，用户可以迅速地查看图形中的内容而不必打开该图形，还可以快速查找存储在其他位置的图形、图块、文字样式、标注样式及图层等各种形式的图形信息。
2.插入图形对象
用户可方便地从设计中心选择某个图形文件，利用拖放操作就可以将一个图形文件或图块、标注样式、文字样式等插入到另一图形中使用。
5.2.3 利用设计中心辅助绘图
1.绘制射线
射线是一端端点固定，另一端无限延长的直线，它只有起点没有终点，启动射线命令有如下二种方法。
单击菜单栏中“绘图→射线”命令。
“命令行”输入：Ray↙。
2.绘制构造线
构造线没有起点和端点，两端可以无延伸。启动构造线命令有如下三种方法。
单击菜单栏中“绘图→构造线”命令。
单击“绘图工具栏”中的“构造线”按钮 。
“命令行”输入：Xline（快捷键命令Xl）↙。
5.2.4 绘制射线和构造线
用构造线和射线，在圆的中心点绘制图形辅助线，如图5-8所示。
5.2.4 绘制射线和构造线
1.索引符号
《国标》规定，图样中的某一局部或构件，如需另见详图，应以索引符号索引，如图5-9（a）所示。索引符号是由直径为 8mm~10mm 的圆和水平直径组成，圆及水平直径应以细实线绘制。
5.2.5 索引符号与引线标注
2.引线标注
引线标注不测量距离，由一个箭头（在起始位置）、一条直线或一条样条曲线及一条水平线组成。启用引线标注命令只有以下一种方法。
“命令行”输入：Qleader（快捷键命令Le）↙。
5.2.5 索引符号与引线标注
如图5-10所示进行引线标注。
5.2.5 索引符号与引线标注
3.多重引线标注
⑴ 创建多重引线样式
5.2.5 索引符号与引线标注
5.2.5 索引符号与引线标注
⑵ 多重引线尺寸标注
① 启动多重引线尺寸标注命令有如下二种方法。
单击菜单栏中“标注→多重引线”命令。
单击“多重引线标注工具栏”中的“多重引线”按钮 。
“命令行”输入：Mleader（快捷键命令Mld）↙。
② 多重引线标注工具栏，如图5-16所示，常用的工具按钮作用及含义如下。
5.2.5 索引符号与引线标注
1.打断命令
利用打断命令可将直线、多段线、射线、样条曲线、圆、圆弧等图形分成两个对象或删除对象中的一部分。启动打断命令有如下三种方法。
单击菜单栏中“修改→打断”命令。
单击“修改注工具栏”中的“打断”按钮 。
“命令行”输入：Break（快捷键命令Br）↙。
5.2.6 打断图形
⑵ 径向尺寸标注
①给如图4-13（a）所示的圆进行半径标注。
②给如图4-13（b）所示的圆进行直径标注。
③给如图4-13（c）所示的角进行角度标注。
5.2.6 打断图形
2.打断点命令
利用打断点命令用于打断所选对象，使之成为两个对象，但不删除其中的部分。启动打断命令有如下二种方法。
单击“修改注工具栏”中的“打断”按钮 。
“命令行”输入：Break（快捷键命令Br）↙
5.2.6 打断图形
使用打断命令修改圆，使用打断点命令修改矩形，如图5-17所示。
5.2.6 打断图形
5.3
任务实施
1. 绘制建筑立面图的内容
2. 建筑立面图的绘制要求
⑴ 立面图的命名
⑵ 与平面图中相关内容对应
⑶ 标注尺寸
⑷ 外墙面装修
⑸ 线型线宽
3. 建筑立面图的绘图步骤
⑴ 绘图环境设置（包括单位、图形界限、图层）
⑵ 绘制室外地坪线、定位轴线、各层楼面线、外墙边线和屋檐线
⑶ 绘制立面门窗
⑷ 尺寸标注，包括标高数字、索引符号和相关注释文字。
⑸ 完成图形并保存文件
5.3.1 绘制建筑剖面图基本要求
1. 绘图环境设置
⑴ 新建图形文件
⑵ 设置绘图单位
⑶ 设置绘图界限
⑷ 创建图层
5.3.2 绘制建筑立面图
2. 绘制定位轴线、轴圈及编号
⑴ 插入建筑底层平面图作为外部参照
⑵ 用构造线绘制定位轴线
⑶ 绘制轴圈编号
2. 绘制外部轮廓线和地坪线
⑴ 选择“建筑-立面-线一”图层
⑵ 绘制外部轮廓线
⑶ 绘制地坪线
5.3.2 绘制建筑立面图
5.3.2 绘制建筑立面图
3. 绘制凹凸轮廓线
⑴ 选择“建筑-立面-线二”图层
⑵ 绘制水平线脚和侧面雨篷
5.3.2 绘制建筑立面图
3. 绘制凹凸轮廓线
⑶ 绘制垂直线脚与大厅门线
5.3.2 绘制建筑立面图
4．绘制门窗
⑴ 选择“建筑-立面-线三”图层
⑵ 绘制窗户
5.3.2 绘制建筑立面图
⑶ 绘制大厅门
5.3.2 绘制建筑立面图
5．绘制台阶
⑴ 绘制大厅门前台阶
⑵ 用相同的方法绘制侧门台阶。
6．标高标注
⑴ 选择“建筑-注释
-标注”图层。
⑵ 插入标高图块
⑶ 复制标高
⑷ 更改标高数字
⑸ 用水平镜像可以旋转标高方向，如-0.300标高所示。
⑹ 用相同的方法插入如图5-1所示标注其他标高。
5.3.2 绘制建筑立面图
5.3.2 绘制建筑立面图
7．引线标注
⑴ 插入引线标注
⑵ 创建索引符号标注
⑶ 标注图名
8．显示线型
⑴ 更改地坪线的宽度设置为180。
⑵ 在状态栏单击显示线宽按钮 ，将外轮廓线、凹凸轮廓线显示出来。
9. 插入A3图框
⑴ 选择“建筑-注释-图框”图层。
⑵ 插入A3图块。
10．保存文件
5.3.2 绘制建筑立面图
5.4
技能拓展
用绘制“①～⑧立面图”的方法，要求绘制如图5-28所示图形，
5.4 绘制⑧～①立面图
