项目七 绘制楼梯建筑施工详图
7.1
任务描述

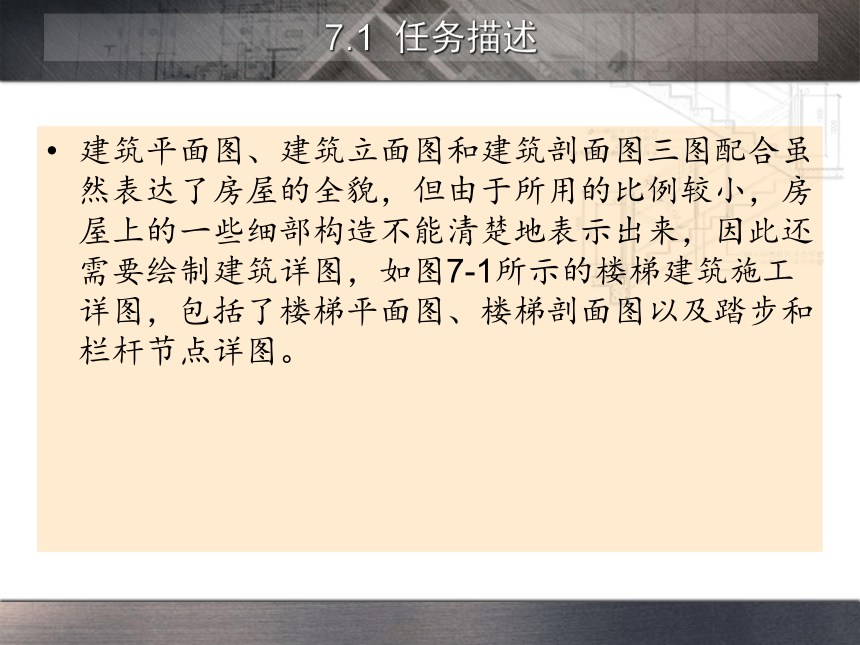

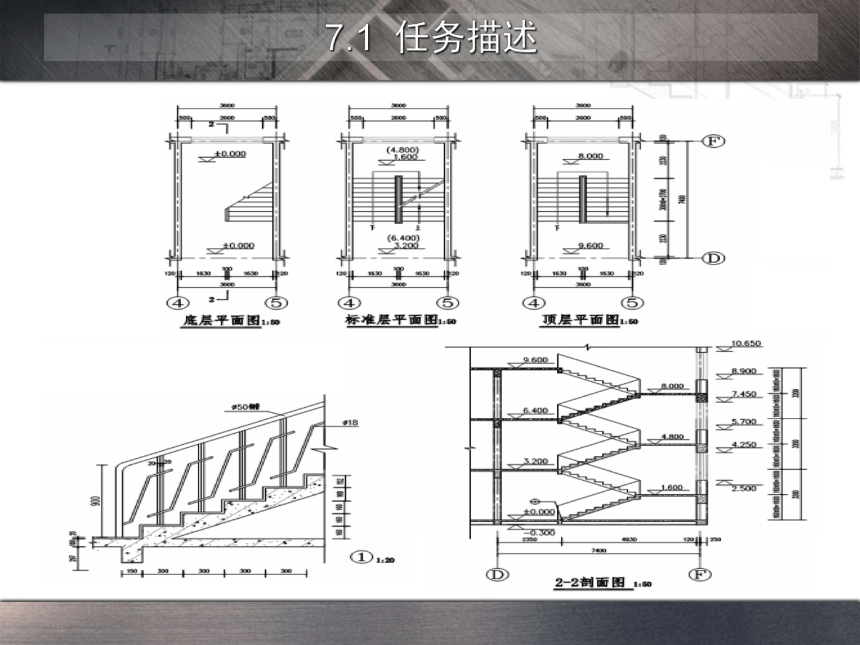

建筑平面图、建筑立面图和建筑剖面图三图配合虽然表达了房屋的全貌，但由于所用的比例较小，房屋上的一些细部构造不能清楚地表示出来，因此还需要绘制建筑详图，如图7-1所示的楼梯建筑施工详图，包括了楼梯平面图、楼梯剖面图以及踏步和栏杆节点详图。
7.1 任务描述
7.1 任务描述
7.2
知识平台

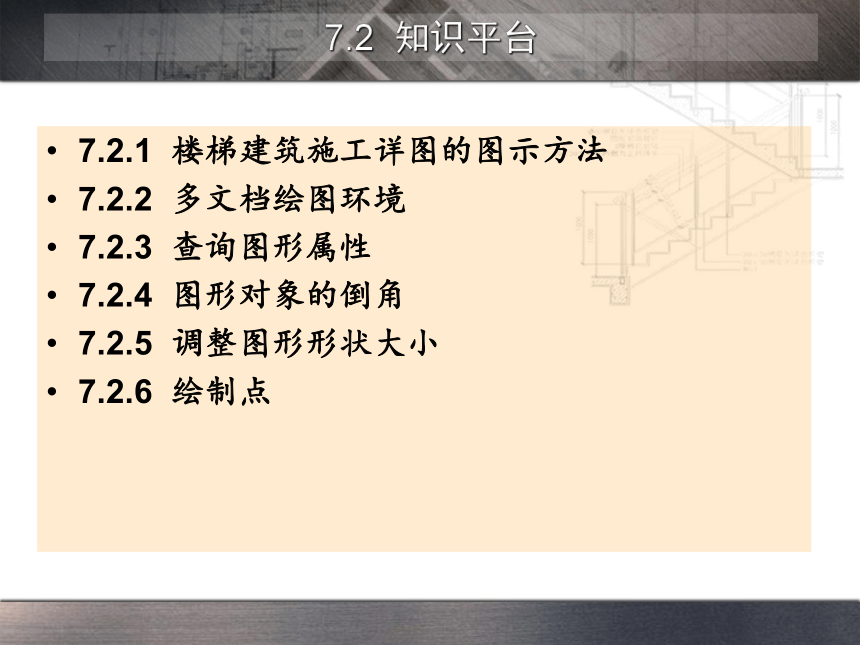

7.2.1 楼梯建筑施工详图的图示方法
7.2.2 多文档绘图环境
7.2.3 查询图形属性
7.2.4 图形对象的倒角
7.2.5 调整图形形状大小
7.2.6 绘制点
7.2 知识平台

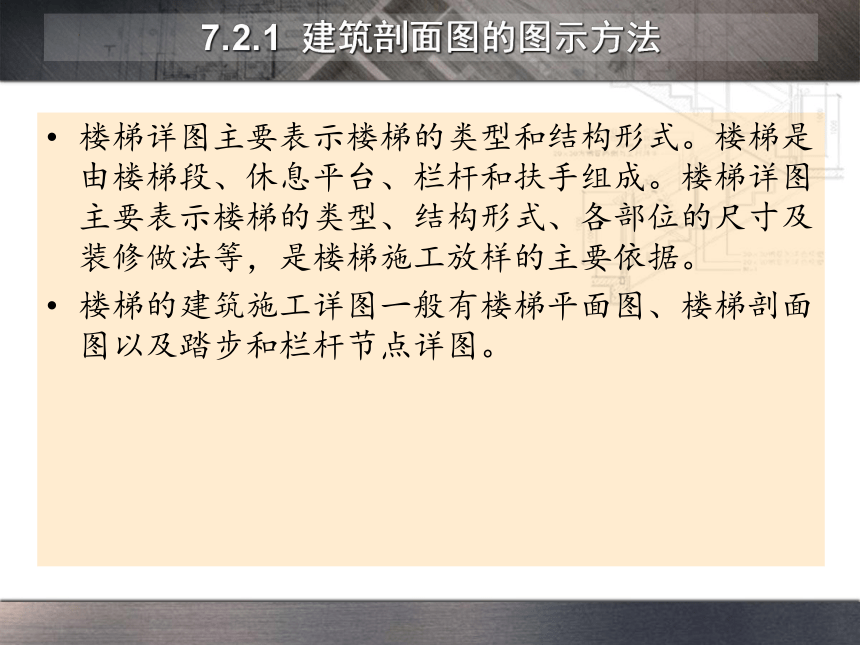

楼梯详图主要表示楼梯的类型和结构形式。楼梯是由楼梯段、休息平台、栏杆和扶手组成。楼梯详图主要表示楼梯的类型、结构形式、各部位的尺寸及装修做法等，是楼梯施工放样的主要依据。
楼梯的建筑施工详图一般有楼梯平面图、楼梯剖面图以及踏步和栏杆节点详图。
7.2.1 建筑剖面图的图示方法

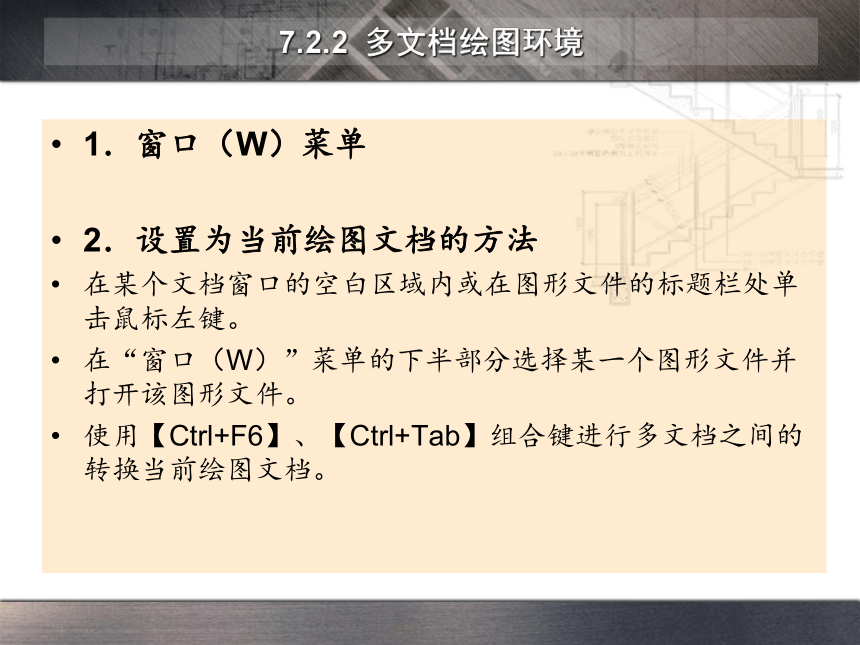

1．窗口（W）菜单
2．设置为当前绘图文档的方法
在某个文档窗口的空白区域内或在图形文件的标题栏处单击鼠标左键。
在“窗口（W）”菜单的下半部分选择某一个图形文件并打开该图形文件。
使用【Ctrl+F6】、【Ctrl+Tab】组合键进行多文档之间的转换当前绘图文档。
7.2.2 多文档绘图环境

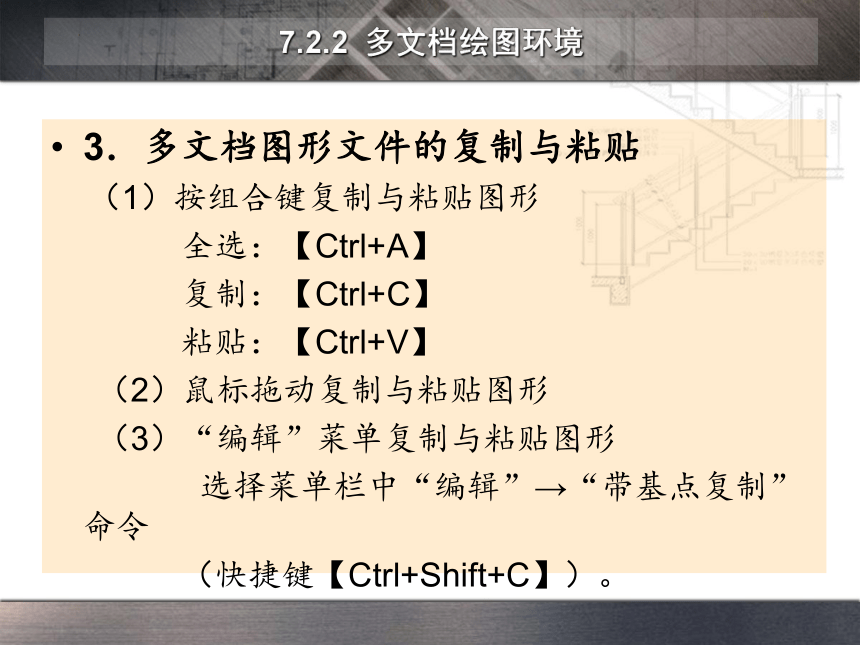

3．多文档图形文件的复制与粘贴
（1）按组合键复制与粘贴图形
全选：【Ctrl+A】
复制：【Ctrl+C】
粘贴：【Ctrl+V】
（2）鼠标拖动复制与粘贴图形
（3）“编辑”菜单复制与粘贴图形
选择菜单栏中“编辑”→“带基点复制”命令
（快捷键【Ctrl+Shift+C】）。
7.2.2 多文档绘图环境

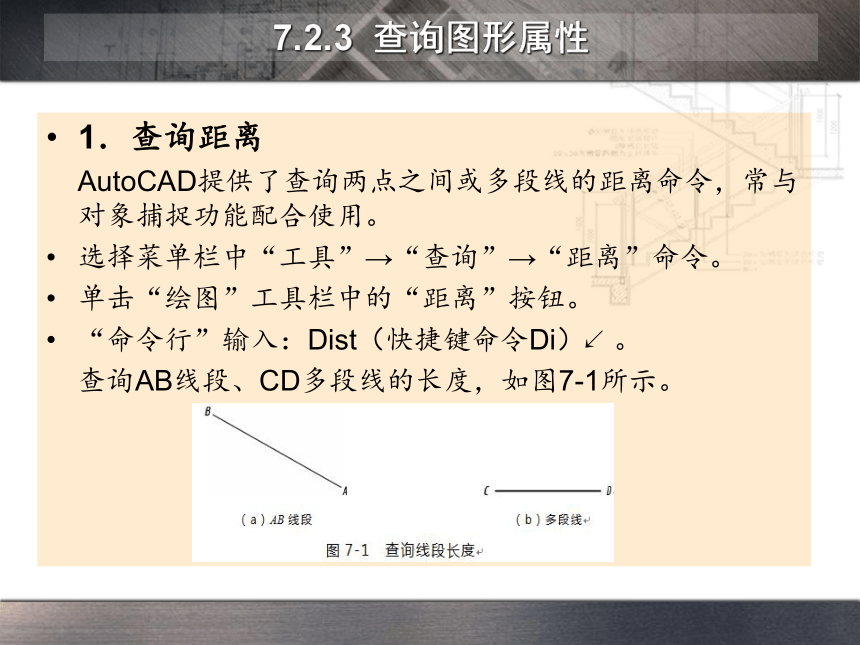

1．查询距离
AutoCAD提供了查询两点之间或多段线的距离命令，常与对象捕捉功能配合使用。
选择菜单栏中“工具”→“查询”→“距离”命令。
单击“绘图”工具栏中的“距离”按钮。
“命令行”输入：Dist（快捷键命令Di）↙。
查询AB线段、CD多段线的长度，如图7-1所示。
7.2.3 查询图形属性

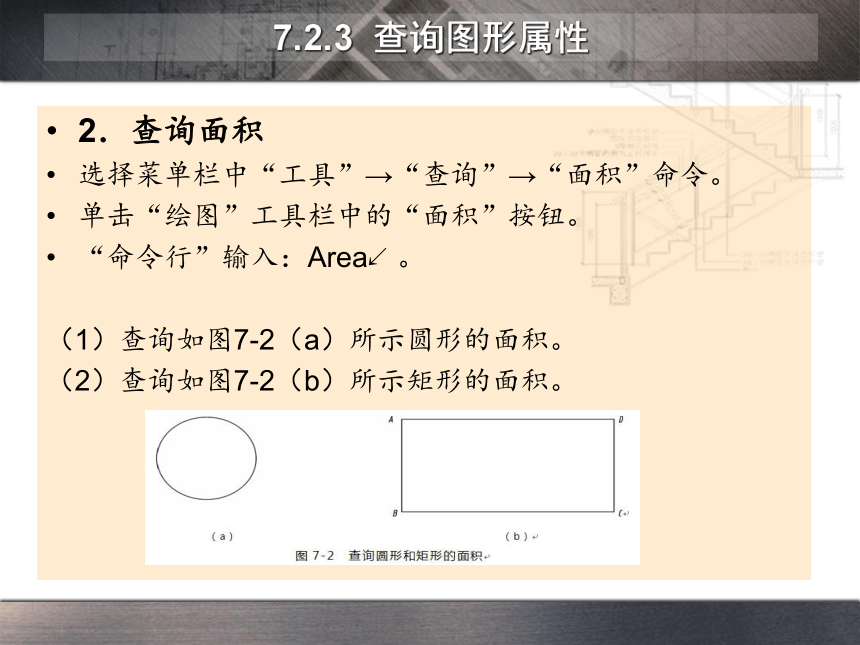

2．查询面积
选择菜单栏中“工具”→“查询”→“面积”命令。
单击“绘图”工具栏中的“面积”按钮。
“命令行”输入：Area↙。
（1）查询如图7-2（a）所示圆形的面积。
（2）查询如图7-2（b）所示矩形的面积。
7.2.3 查询图形属性

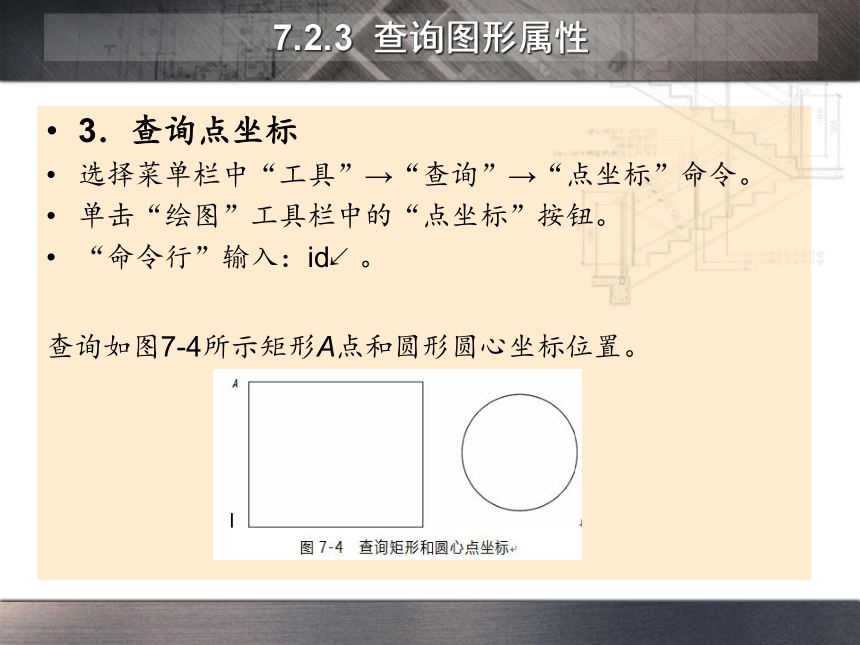

3．查询点坐标
选择菜单栏中“工具”→“查询”→“点坐标”命令。
单击“绘图”工具栏中的“点坐标”按钮。
“命令行”输入：id↙。
查询如图7-4所示矩形A点和圆形圆心坐标位置。
7.2.3 查询图形属性
3．倒棱角
利用倒角命令可以对任意两条相交的线段或多段线绘制出指定倾斜的倒角，启动倒棱角命令有如下3种方法：
选择菜单栏中“修改”→“倒角”命令。
单击“修改”工具栏中的“倒角”按钮。
“命令行”输入：Chamfer（快捷键命令Cha）↙。
用倒角命令给矩形倒角，
水平距离为200，
垂直距离为500的斜角，
如图7-5所示。
7.2.4 图形对象的倒角
2．倒圆角
利用倒圆角命令，可以将两个线性对象用圆弧连接起来。
选择菜单栏中“修改”→“圆角”命令。
单击“修改”工具栏中的“圆角”按钮。
“命令行”输入：Fillet（快捷键命令F）↙。
用倒圆角命令给矩形倒修剪圆角和不修剪圆角，半径为500，如图7-7所示。
7.2.4 图形对象的倒角
1．缩放图形
缩放图形是按照指定的比例系数，在选定的基点位置对图形对象进行放大或缩小的操作。
选择菜单栏中“修改→缩放”命令。
单击“修改”工具栏中的“缩放”按钮。
“命令行”输入：Scale（快捷键命令Sc）↙。
将如图7-8所示图形缩放0.5。
7.2.5 调整图形形状大小
2．拉长图形
拉长命令可延伸或缩短非闭合的直线、圆弧、非闭合多段线、椭圆弧和非闭合样条曲线的长度，也可以改变圆弧的角变。
选择菜单栏中“修改”→“拉长”命令。
“命令行”输入：Lengthen（快捷键命令len）↙。
拉长线段AB、AC的长度为500，线段BA、CA的长度为-500
如图7-9所示。
7.2.5 调整图形形状大小
1．设置点样式
点在图形绘制过程中可直接作为节点使用，或作为其他绘图对象的参考点使用，主要起到标注功能。
选择菜单栏中“格式”→“点样式”命令。
“命令行”输入：Ddptype↙。
启用该命令后，打开“点样式”
对话框，如图7-10所示。
7.2.5 绘制点
1．设置点样式
点在图形绘制过程中可直接作为节点使用，或作为其他绘图对象的参考点使用，主要起到标注功能。
选择菜单栏中“格式”→“点样式”命令。
“命令行”输入：Ddptype↙。
启用该命令后，打开“点样式”
对话框，如图7-10所示。
7.2.5 绘制点
2．绘制点
（1）绘制单点
单点命令只能绘制一个点，如果再绘制其他点，需要重新启动绘制点命令。启动单点命令有如下两种方法：
选择菜单栏中“绘图”→“点”→“单点”命令。
“命令行”输入：Point（快捷键命令Po）↙。
（2）绘制多点
多点命令能够连续绘制多个点。启动多点命令有如下两种方法：
选择菜单栏中“绘图→点→多点”命令。
单击“绘图”工具栏中的“点”按钮。
7.2.5 绘制点
2．绘制点
（3）定数等分
定数等分是在一个图形对象上按指定的数目绘制多个点，利用定数等分命令每次只能在一个对象上绘制等分点。启动定数等分命令有如下两种方法：
选择菜单栏中“绘图”→“点”→“定数等分”命令。
“命令行”输入：Divide（快捷键命令Div）↙。
（4）定距等分
定距等分是在一个图形对象上按指定的间距绘制多个点，利用定距绘制的等分点要以作为绘图的辅助点。启动定距等分命令有如下两种方法：
选择菜单栏中“绘图”→“点”→“定距等分”命令。
“命令行”输入：Measure↙。
7.2.5 绘制点
（1）将如图7-11所示的圆形定数等分为4等分。
（2）将如图7-12所示的直线定距等分为300间距。
7.2.5 绘制点
7.3
任务实施
1. 绘制楼梯详图的内容
2. 楼梯详图的绘制要求
⑴ 楼梯平面图的绘制要求
⑵ 楼梯剖面图的绘制要求
⑶ 楼梯节点详图的绘制要求
3. 楼梯详图的绘图步骤
⑴ 绘图环境设置（包括单位、图形界限、图层）
⑵ 绘制楼梯平面图
⑶ 绘制楼梯剖面图
⑷ 绘制楼梯节点详图
⑸ 检查图形标注图名
(6) 完成图形并保存文件
7.3.1 绘制楼梯详图基本要求
1. 绘图环境设置
⑴ 新建图形文件
⑵ 设置绘图单位
⑶ 设置绘图界限
⑷ 创建图层
（5）利用设计中心拖动其他文件的图层、文字样式、
标注样式
7.3.2 绘制楼梯详图
2．绘制楼梯平面图
（1）复制和粘贴底层平面图楼梯间
（2）修剪楼梯间图形
（3）绘制折断线
（4）绘制轴圈及编号
（5）标注尺寸
（6）复制图形
（7）插入标准层平面图、顶层平面图楼梯
（8）修改标注尺寸
7.3.2 绘制楼梯详图
结果如图7-15所示。
7.3.2 绘制楼梯详图
3．绘制楼梯剖面图
（1）绘制定位轴线及各楼面、休息平台、墙身线
7.3.2 绘制楼梯详图
（2）绘制踏步
7.3.2 绘制楼梯详图
（3）绘制其他细部
7.3.2 绘制楼梯详图
（3）绘制其他细部
7.3.2 绘制楼梯详图
（4）绘制其他楼层楼面及平台
7.3.2 绘制楼梯详图
（5）绘制墙体及窗户图例
（6）填充建筑材料
（7）插入折断符号
（8）标注
7.3.2 绘制楼梯详图
4．绘制楼梯节点详图
（1）修剪楼梯剖面图
（2）绘制踏面20水泥砂浆找平
7.3.2 绘制楼梯详图
（3）绘制楼梯栏杆
7.3.2 绘制楼梯详图
（4）绘制楼梯扶手
（5）绘制多线
（6）扶手倒圆角
（7）绘制楼梯栏杆
中间φ18圆钢
（8）标注尺寸
5．插入A3图框
6．保存文件
7.3.2 绘制楼梯详图
7.4
技能拓展
绘制“1-1剖面图”中的索引详图，如图7-30所示。绘制完成后保存为“大样图”文件，插入A3图块，得到如附录Ⅰ：图号A-10所示图形，保存退出。
7.4 绘制大样图
