项目四 标注建筑平面施工图
4.1
任务描述

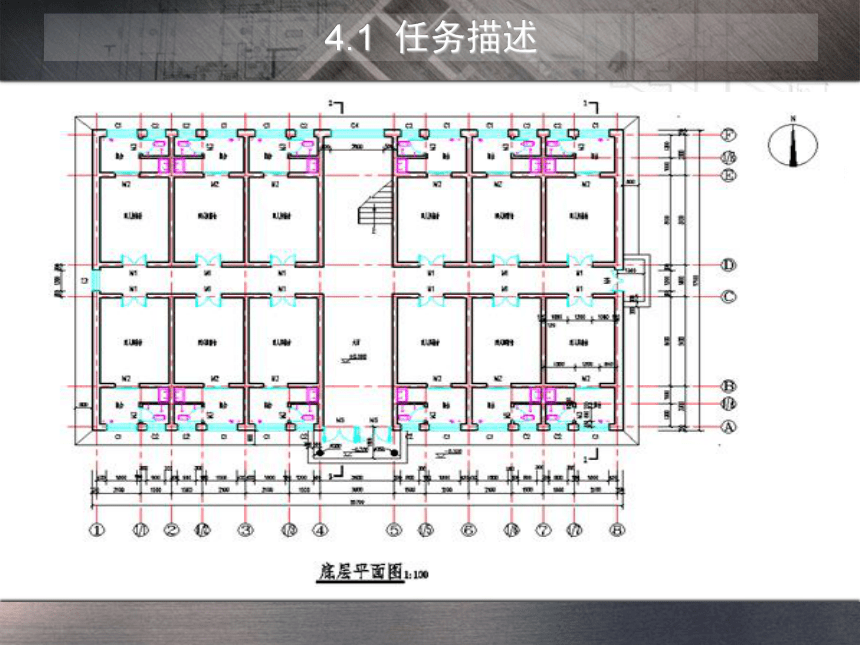

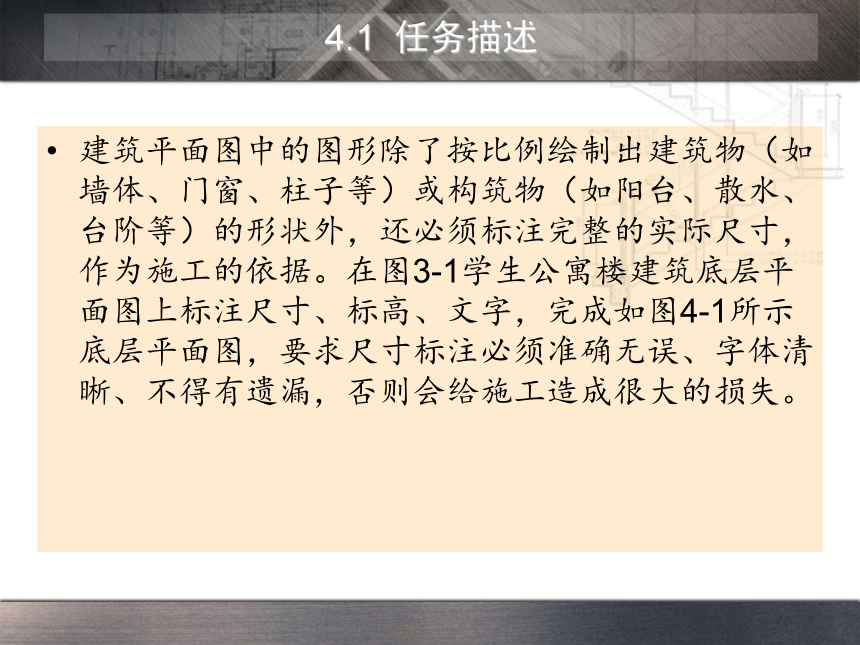

建筑平面图中的图形除了按比例绘制出建筑物（如墙体、门窗、柱子等）或构筑物（如阳台、散水、台阶等）的形状外，还必须标注完整的实际尺寸，作为施工的依据。在图3-1学生公寓楼建筑底层平面图上标注尺寸、标高、文字，完成如图4-1所示底层平面图，要求尺寸标注必须准确无误、字体清晰、不得有遗漏，否则会给施工造成很大的损失。
4.1 任务描述
4.1 任务描述

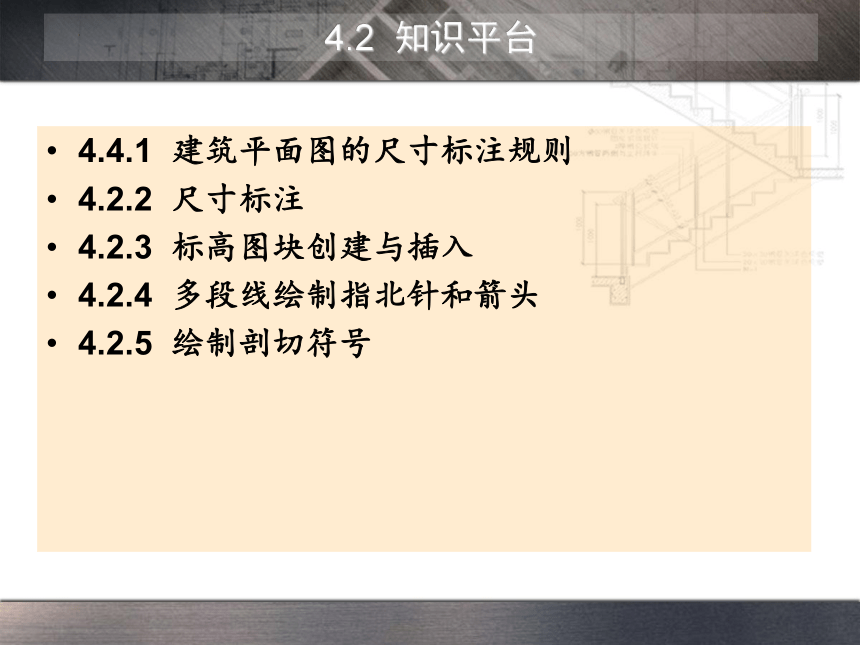

4.2
知识平台
4.4.1 建筑平面图的尺寸标注规则
4.2.2 尺寸标注
4.2.3 标高图块创建与插入
4.2.4 多段线绘制指北针和箭头
4.2.5 绘制剖切符号
4.2 知识平台

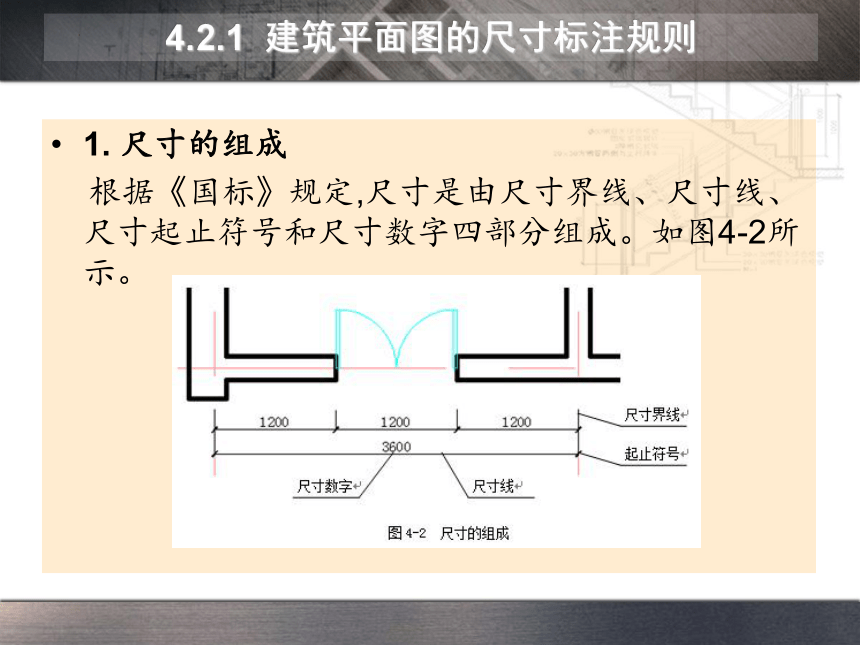

1. 尺寸的组成
根据《国标》规定,尺寸是由尺寸界线、尺寸线、尺寸起止符号和尺寸数字四部分组成。如图4-2所示。
4.2.1 建筑平面图的尺寸标注规则

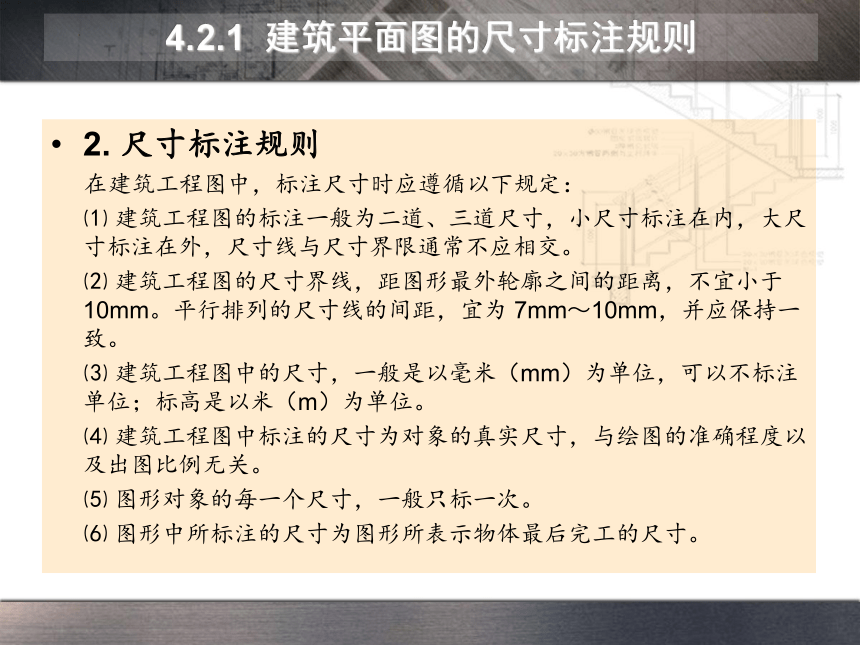

2. 尺寸标注规则
在建筑工程图中，标注尺寸时应遵循以下规定：
⑴ 建筑工程图的标注一般为二道、三道尺寸，小尺寸标注在内，大尺寸标注在外，尺寸线与尺寸界限通常不应相交。
⑵ 建筑工程图的尺寸界线，距图形最外轮廓之间的距离，不宜小于 10mm。平行排列的尺寸线的间距，宜为 7mm～10mm，并应保持一致。
⑶ 建筑工程图中的尺寸，一般是以毫米（mm）为单位，可以不标注单位；标高是以米（m）为单位。
⑷ 建筑工程图中标注的尺寸为对象的真实尺寸，与绘图的准确程度以及出图比例无关。
⑸ 图形对象的每一个尺寸，一般只标一次。
⑹ 图形中所标注的尺寸为图形所表示物体最后完工的尺寸。
4.2.1 建筑平面图的尺寸标注规则

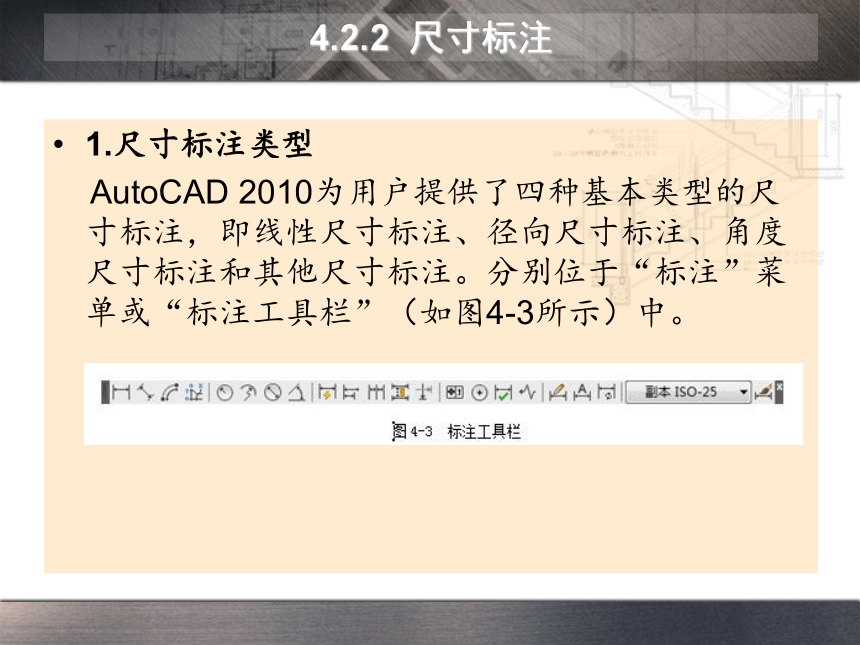

1.尺寸标注类型
AutoCAD 2010为用户提供了四种基本类型的尺寸标注，即线性尺寸标注、径向尺寸标注、角度尺寸标注和其他尺寸标注。分别位于“标注”菜单或“标注工具栏”（如图4-3所示）中。
4.2.2 尺寸标注

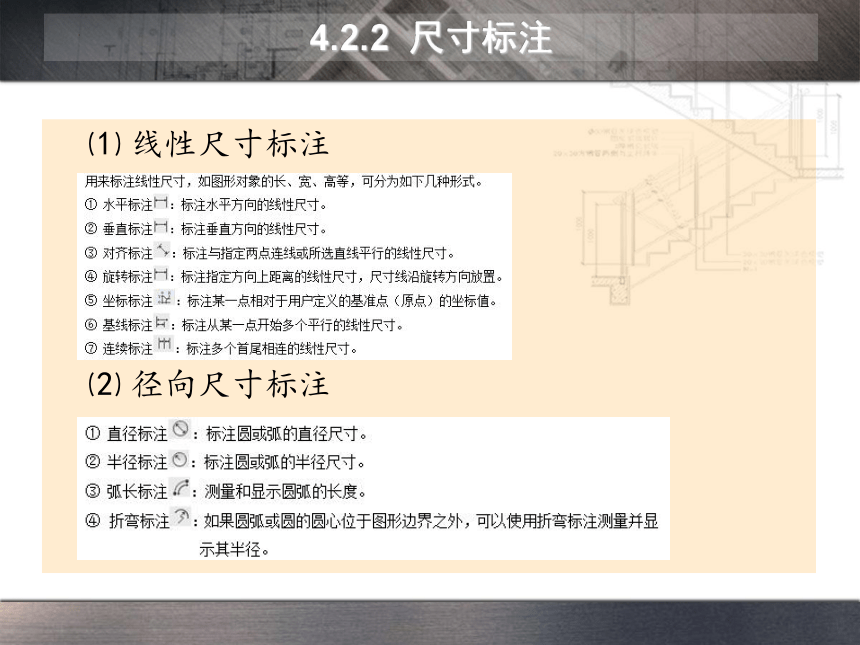

⑴ 线性尺寸标注
⑵ 径向尺寸标注
4.2.2 尺寸标注

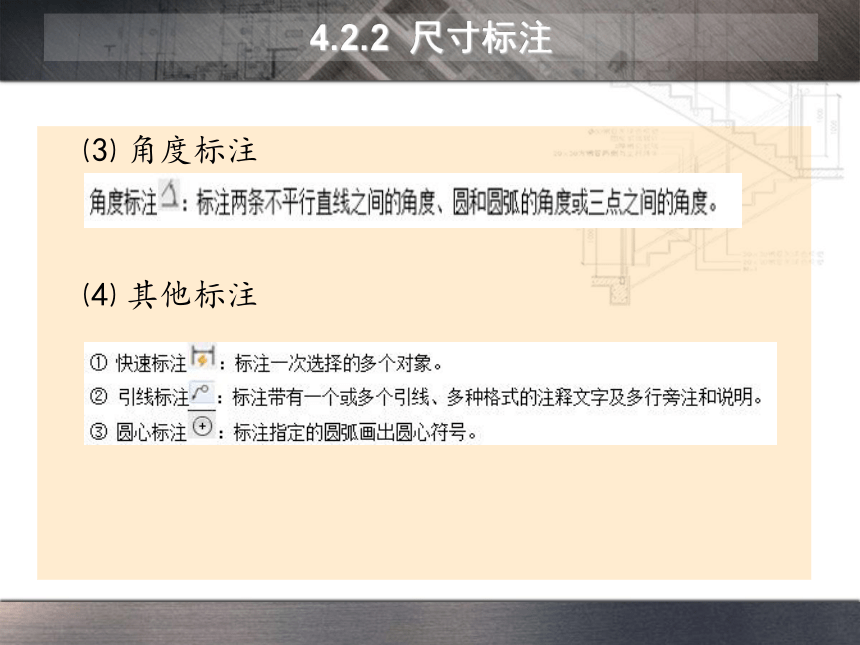

⑶ 角度标注
⑷ 其他标注
4.2.2 尺寸标注

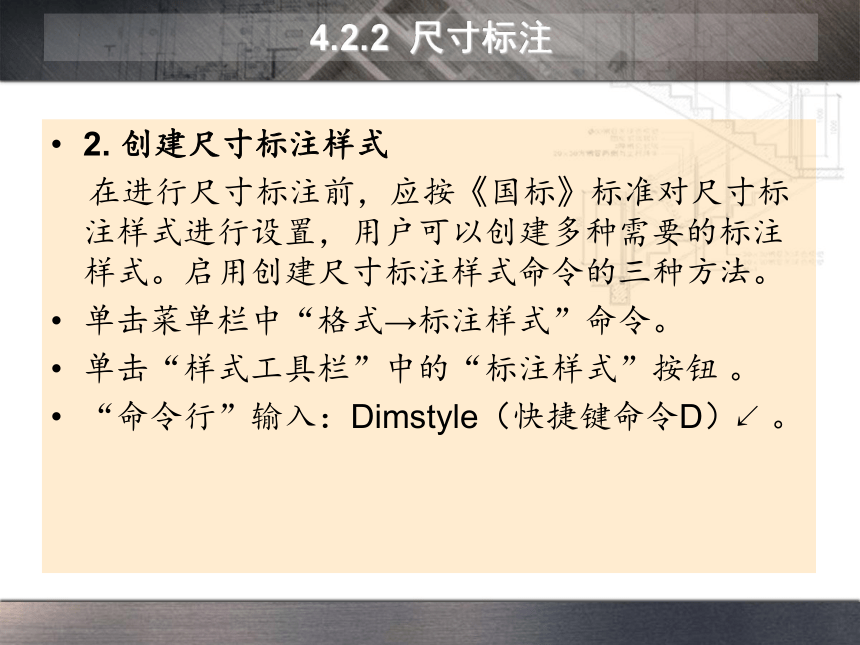

2. 创建尺寸标注样式
在进行尺寸标注前，应按《国标》标准对尺寸标注样式进行设置，用户可以创建多种需要的标注样式。启用创建尺寸标注样式命令的三种方法。
单击菜单栏中“格式→标注样式”命令。
单击“样式工具栏”中的“标注样式”按钮 。
“命令行”输入：Dimstyle（快捷键命令D）↙。
4.2.2 尺寸标注
4.2.2 尺寸标注
⑴ 新建“建筑标注“样式名
4.2.2 尺寸标注
⑵ 设置尺寸线和尺寸界线
4.2.2 尺寸标注
⑶ 设置符号和箭头
4.2.2 尺寸标注
⑷ 设置文字
4.2.2 尺寸标注
⑸ 设置调整
4.2.2 尺寸标注
⑹ 设置主单位
4.2.2 尺寸标注
⑺ 完成尺寸标注设置
3. 修改标注样式
4.2.2 尺寸标注
4.尺寸标注
⑴线性标注
①给直线AB进行线性标注，如图4-12（a）所示。
②给斜线AB进行对齐标注，如图4-12（b）所示。
③给如图4-12（c）所示的图形进行基线标注。
④给如图4-12（d）所示的图形进行连续标注。
4.2.2 尺寸标注
⑵ 径向尺寸标注
①给如图4-13（a）所示的圆进行半径标注。
②给如图4-13（b）所示的圆进行直径标注。
③给如图4-13（c）所示的角进行角度标注。
4.2.2 尺寸标注
5. 编辑标注尺寸
对标注的尺寸进行编辑，包括尺寸标准的位置、文本位置和尺寸数值等常用的方法有：夹点编辑，拉伸、修剪编辑。
⑴ 编辑标注尺寸
单击“标注工具栏”中的“编辑标注”按钮 。
“命令行”输入：Dimedit（快捷键命令Ded）↙。
⑵ 编辑标注文字
单击“标注工具栏”中的“编辑标注文字”按钮 。
“命令行”输入：Dimtedit↙
⑶ 标注间距
单击菜单栏中“标注→标注间距”命令。
单击“标注工具栏”中的“标注间距”按钮 。
“命令行”输入：Dimspace↙。
4.2.2 尺寸标注
1. 绘制标高图块的图形对象
⑴ 标高绘制要求
① 标高符号应以直角等腰三角形表示，如图4-14（a）所示形式用细实线绘制。
② 标高符号的尖端应指至被注高度的位置。尖端宜向下，也可向上。标高数字应注写在标高符号的上侧或下侧，如图4-14（b）所示。
③ 标高数字应以米为单位，注写到小数点以后第三位。
④ 零点标高应注写成±0.000，正数标高不注“+”，负数标高应注“－”，例如 3.000、－0.600。
⑤ 在图样的同一位置需表示几个不同标高时，标高数字可如图4-14（c）所示的形式注写。
4.2.3 标高图块创建与插入
2. 创建标高图块属性
⑴ 创建标高图块属性
定义带有属性的图块时，需要将作为图块的图形和标记图块属性的信息两个部分定义为图块。启用创建图块属命令有如下二种方法。
单击菜单栏中“绘图→块→定义属性”命令。
“命令行”输入：Attdef（快捷键命令Att）↙。
4.2.3 标高图块创建与插入
3. 创建标高图块
⑴ “块”命令创建标高图块
单击菜单栏中“绘图→块→创建”命令。
单击“绘图工具栏”中的“创建块”按钮 。
“命令行”输入：Block（快捷键命令B）↙。
4.2.3 标高图块创建与插入
⑵ “写块”命令创建标高图块
该命令创建的图块将以图形文件格式（*.dwg）保存到用户的计算机硬盘。在应用图块时，用户需要指定该图块的图形文件名称，此时该图块可以应用到任意图形文件中。启用“写块”命令有如下一种方法。
“命令行”输入：Wblock（快捷键命令W）↙。
4.2.3 标高图块创建与插入
4. 插入标高图块
利用插入块命令将已创建的标高图块插入到当前图形中，启用插入块命令有如下三种方法。
单击菜单栏中“插入→块”命令。
单击“绘图工具栏”中的“插入块”按钮 。
“命令行”输入：Insert（快捷键命令I）↙。
4.2.3 标高图块创建与插入
1. 绘制多段线
多段线可以由等宽或不等宽的直线以及圆弧组成，AutoCAD把多段线看成是一个单独的实体。启动多段线的命令有如下三种方法。
单击菜单栏中“绘图→多段线”命令。
单击“绘图工具栏”中的“多段线”按钮 。
“命令行”输入：Pline（快捷键命令Pl）↙。
4.2.4 多段线绘制指北针和箭头
2. 绘制指北针
指北针常用来表示建筑物的朝向。指北针的形状符合《国标》的规定，其圆的直径宜为24mm，用细实线绘制；指针尾部的宽度宜为3mm，指针头部应注“北”或“N”字。采用圆的命令和多段线命令来完成指北针图形的绘制。
3. 绘制箭头
标注建筑工程图时，箭头
常用 来表示方向，如地
面坡度、楼梯上下方向等。
利用多线命令改变线条宽
度来绘制箭头。
4.2.4 标高图块创建与插入
《国标》中规定，剖视的剖切符号应由剖切位置线及剖视方向线组成，均应以粗实线绘制。剖视的剖切符号应符合下列规定：
⑴ 剖切位置线的长度宜为 6mm～10mm；剖视方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为 4mm～6mm，如图4-23所示。绘制时剖视剖切符号不应与其它图线相接触。
⑵ 剖视剖切符号的编号宜采用粗阿拉伯数字，按剖切顺序由左至右、由下向上连续编排，并应注写在剖视方向线的端部；
⑶ 需要转折的剖切位置线，应在转角的外
侧加注与该符号相同的编号。
⑷ 建(构)筑物剖面图的剖切符号应注在
±0.000 标高的平面图或首层平面图上。
⑸ 局部剖面图（不含首层）的剖切符号
应注在包含剖切部位的最下面一层的平面
图上。
4.2.5 绘制剖切符号
4.3
任务实施
《国标》中规定，剖视的剖切符号应由剖切位置线及剖视方向线组成，均应以粗实线绘制。剖视的剖切符号应符合下列规定：
⑴ 剖切位置线的长度宜为 6mm～10mm；剖视方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为 4mm～6mm，如图4-23所示。绘制时剖视剖切符号不应与其它图线相接触。
图4-23 剖视的剖切符号
⑵ 剖视剖切符号的编号宜采用粗阿拉伯数字，按剖切顺序由左至右、由下向上连续编排，并应注写在剖视方向线的端部；
⑶ 需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号。
⑷ 建(构)筑物剖面图的剖切符号应注在±0.000 标高的平面图或首层平面图上。
⑸ 局部剖面图（不含首层）的剖切符号应注在包含剖切部位的最下面一层的平面图上。
1. 标注建筑平面图的内容
2. 标注底层平面图的要求
⑴ 设置文字标注样式
⑵ 设置标注样式
⑶ 外部尺寸、内部尺寸和其他尺寸
⑷ 标注门窗编号⑸ 标注楼梯上行线。
⑹ 标注剖面图的剖切位置与代号。
⑺ 标注指北针，以表明建筑物的朝向。
⑻将A3标准图纸幅面定义成块，插入到底层平面图中，填写标题栏。
3. 标注底层平面图的步骤
⑴ 打开底层平面图文件。 ⑷ 尺寸标注。
⑵ 创建文字标注样式。 ⑸ 文字标注。
⑶ 创建标注样式。 ⑹ 完成图形并保存文件。
4.3.1 标注建筑平面施工图基本要求
1. 打开底层平面图文件
2. 创建文字标注样式
3. 创建标注样式
⑴ 创建样式名：建筑水平标注
⑵ 创建样式名：建筑垂直标注
⑶ 创建样式名：建筑中间标注
⑷ 创建样式名：圆标注
4.3.2 标注底层平面图
4. 标注水平尺寸
⑴ 选择“建筑-轴线”图层
⑵ 绘制一条尺寸参考线
⑶ 选择“建筑-注释-标注”图层
⑷ 选择“建筑水平标注”样式
⑸ 标注①～⑧轴第一道尺寸线
4.3.2 标注底层平面图
⑹ 标注①～⑧轴第二道尺寸线
⑺ 标注①～⑧轴第三道尺寸线
完成水平标注尺寸，用夹点编辑，调整重叠在一起的尺寸文本位置，删除多余线条和参考线。
4.3.2 标注底层平面图
1. 打开底层平面图文件
2. 创建文字标注样式
3. 创建标注样式
⑴ 创建样式名：建筑水平标注
⑵ 创建样式名：建筑垂直标注
⑶ 创建样式名：建筑中间标注
⑷ 创建样式名：圆标注
4.3.2 标注底层平面图
5. 标注垂直尺寸
⑴ 选择“建筑垂直标注”样式
⑵ 标注A～E轴第一道尺寸线
⑶ 标注A～E轴第二道尺寸线
⑷ 标注A～E轴第三道尺寸线
6. 标注其他尺寸
⑴ 选择“建筑中间标注”样式
⑵ 标注内部墙线、门窗、门前台阶、圆柱等尺寸。
7. 插入标高、标注楼梯上行线
⑴ 插入标高
⑵ 标注楼梯上行线
4.3.2 标注底层平面图
8. 标注指北针和剖切符号
⑴ 选择“建筑-注释-文字”图层
⑵ 在如图4-1所示的位置标注剖切符号
9. 文本标注
⑴ 选择“建筑-注释-文字”图层 ⑵ 标注房间名称
⑶ 标注门窗编号 ⑷ 标注图名
10．插入A3图框
⑴ 将图1-1（A3标准图纸图幅）写块保存。
⑵ 回到该文件绘图区域，创建“建筑-注释-图框”图层，插入A3图块。
11．保存文件
4.3.2 标注底层平面图
4.4
技能拓展
打开“标准层平面图”文件，用标注“底层平面图”的方法标注，如图4-29所示，标注完成后，插入A3图块，得到如附录Ⅰ：图号A-2所示图形，保存退出。
4.4.1 标注标准层平面图
打开“顶层平面图”文件，用标注“标准层平面图”方法标注，如图4-30所示，标注完成后，插入A3图块,得到如附录Ⅰ:图号A-3所示图形，保存退出。
4.4.2 标注顶层平面图
打开“屋顶平面图”文件，如图4-31所示标注，标注完成后，插入A3图块，得到如附录Ⅰ：图号A-4所示图形，保存退出。
4.4.3 标注屋顶平面图
