项目三 绘制建筑平面施工图
3.1
任务描述

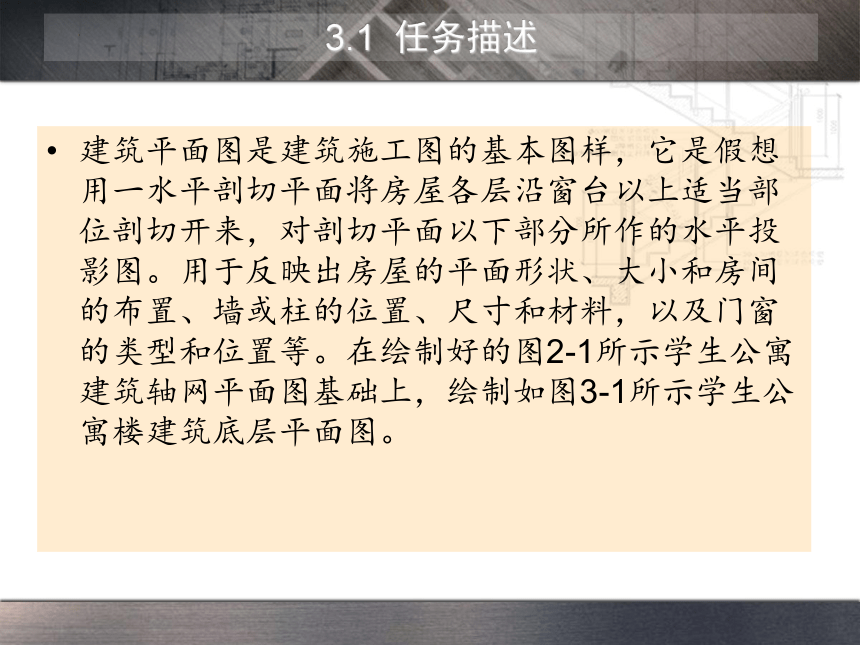

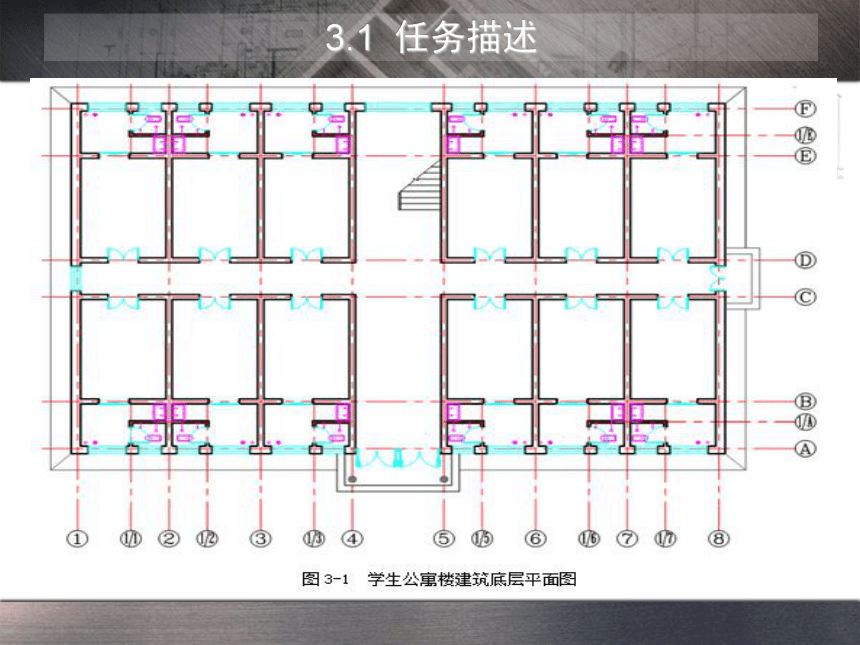

建筑平面图是建筑施工图的基本图样，它是假想用一水平剖切平面将房屋各层沿窗台以上适当部位剖切开来，对剖切平面以下部分所作的水平投影图。用于反映出房屋的平面形状、大小和房间的布置、墙或柱的位置、尺寸和材料，以及门窗的类型和位置等。在绘制好的图2-1所示学生公寓建筑轴网平面图基础上，绘制如图3-1所示学生公寓楼建筑底层平面图。
3.1 任务描述
3.1 任务描述
3.2
知识平台

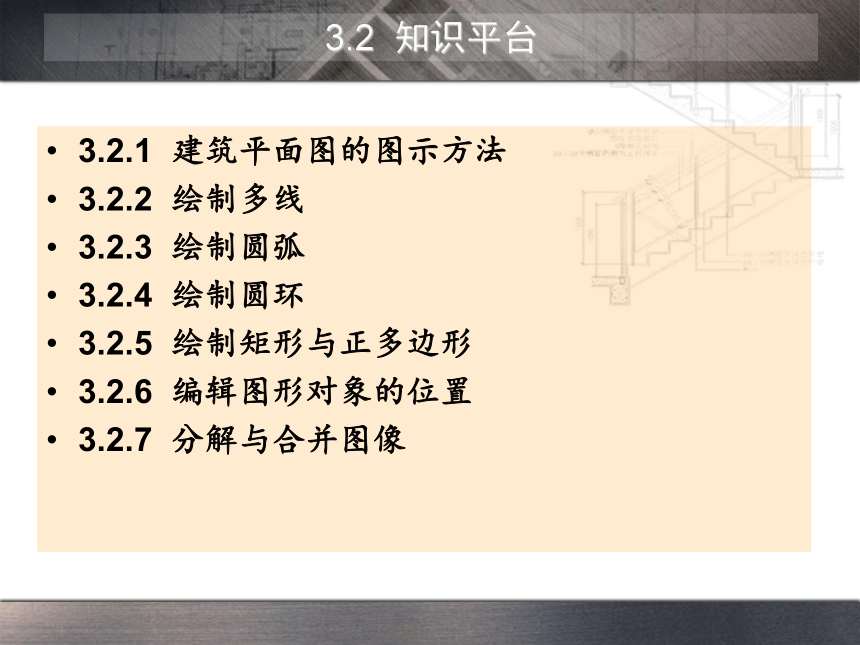

3.2.1 建筑平面图的图示方法
3.2.2 绘制多线
3.2.3 绘制圆弧
3.2.4 绘制圆环
3.2.5 绘制矩形与正多边形
3.2.6 编辑图形对象的位置
3.2.7 分解与合并图像
3.2 知识平台

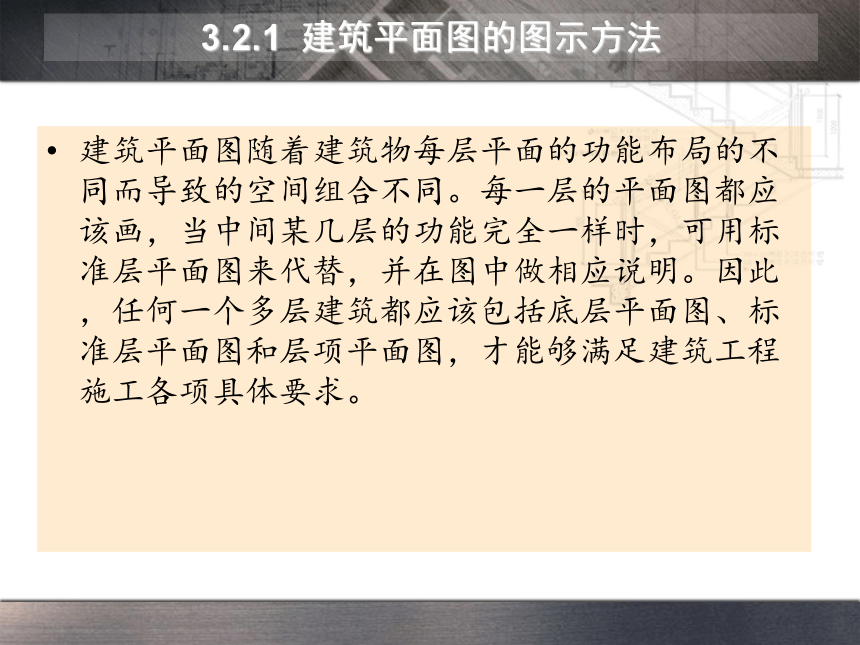

建筑平面图随着建筑物每层平面的功能布局的不同而导致的空间组合不同。每一层的平面图都应该画，当中间某几层的功能完全一样时，可用标准层平面图来代替，并在图中做相应说明。因此，任何一个多层建筑都应该包括底层平面图、标准层平面图和层项平面图，才能够满足建筑工程施工各项具体要求。
3.2.1 建筑平面图的图示方法

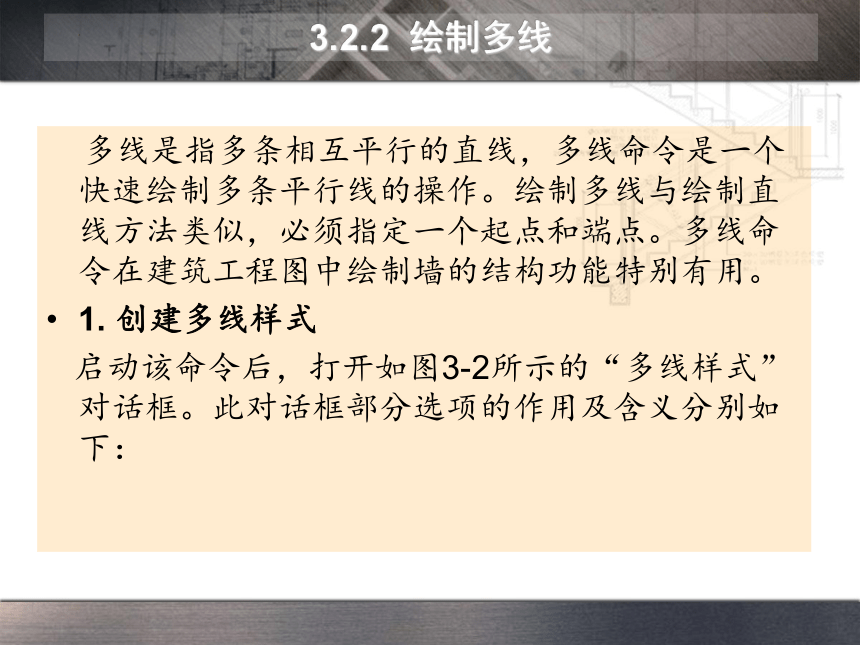

多线是指多条相互平行的直线，多线命令是一个快速绘制多条平行线的操作。绘制多线与绘制直线方法类似，必须指定一个起点和端点。多线命令在建筑工程图中绘制墙的结构功能特别有用。
1. 创建多线样式
启动该命令后，打开如图3-2所示的“多线样式”对话框。此对话框部分选项的作用及含义分别如下：

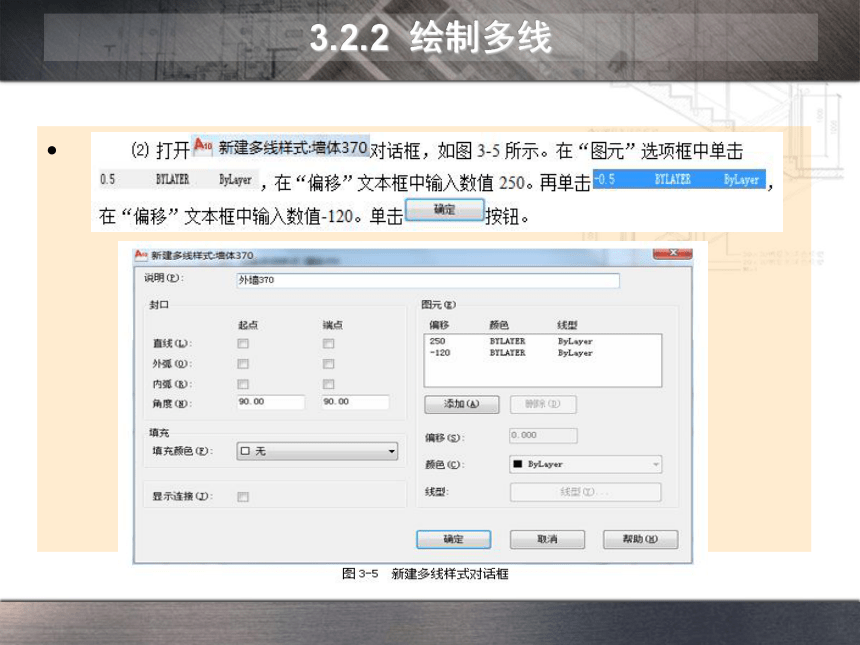

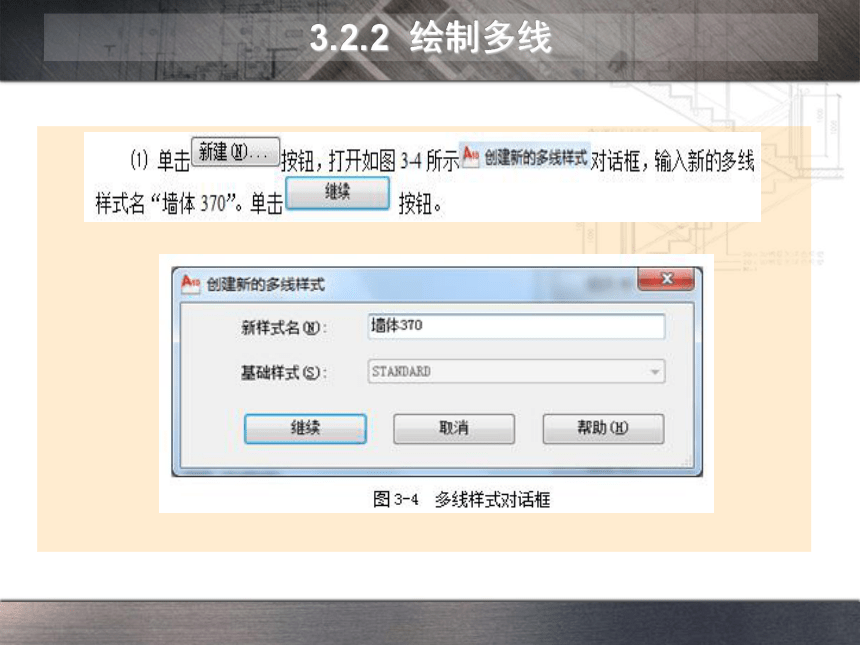

3.2.2 绘制多线

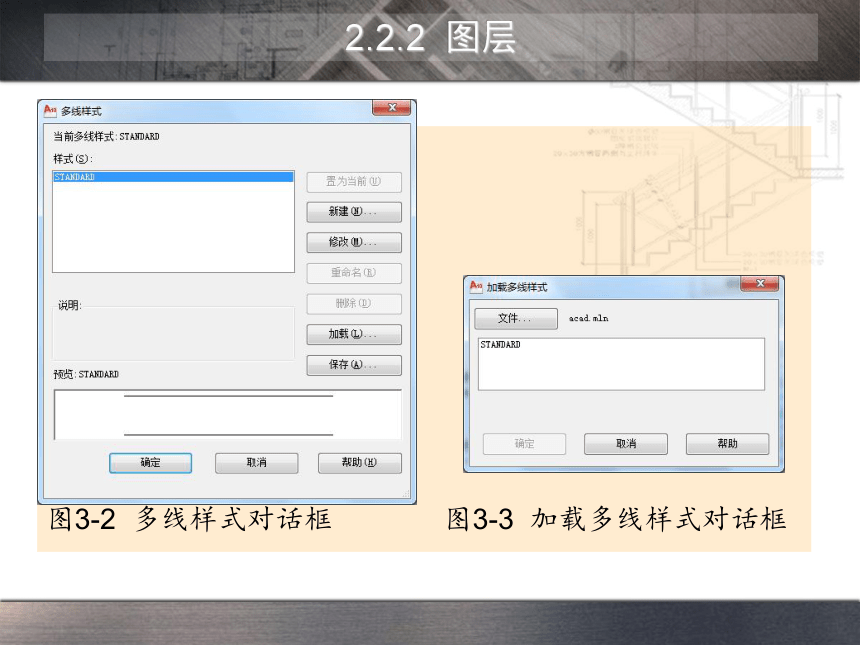

图3-2 多线样式对话框 图3-3 加载多线样式对话框
2.2.2 图层
3.2.2 绘制多线
3.2.2 绘制多线
2. 使用多线绘制墙体
启用多线命令的二种方法。
单击菜单栏中“绘图→多线”命令。
“命令行”输入：Mlint（快捷键命令Ml）↙。

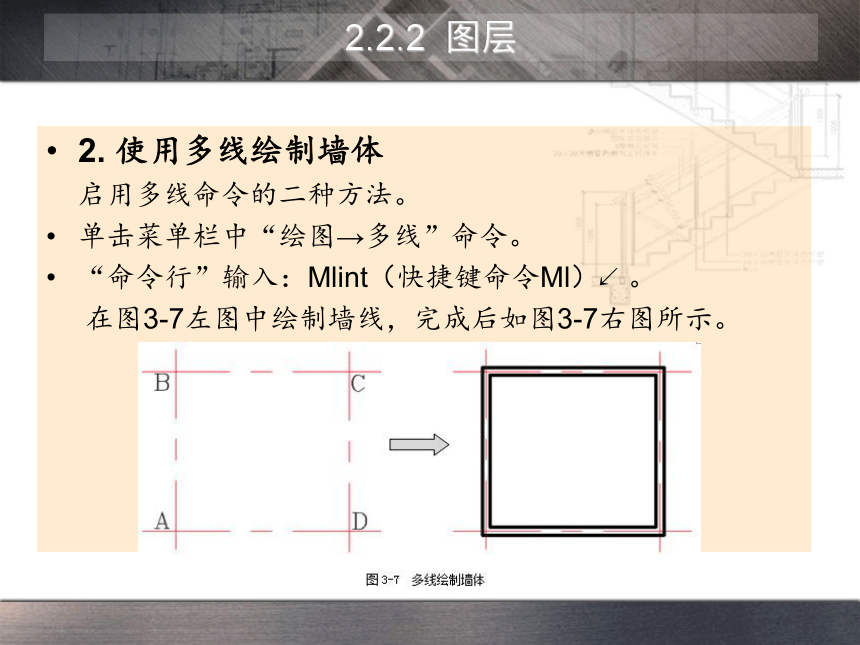

在图3-7左图中绘制墙线，完成后如图3-7右图所示。
2.2.2 图层
3. 编辑多线
单击菜单栏中“修改→对象→多线”命令。
“命令行”输入：Mledit↙。
技巧：直接双击多线图形也可弹出“多线编辑工具”对话框。
3.2.2 绘制多线
⑴ 将两条多线如图3-9（a）所示，分别设置为“十字闭合”如图3-9（b）所示、“十字打开”如图3-9（c）所示、“十字合并”如图3-9（d）所示形式。
3.2.2 绘制多线
⑵ 将两条多线如图3-10（a）所示，分别设置为“T形闭合”如图3-10（b）所示、“T形打开”如图3-10（c）所示, “T形合并”如图3-10（d）所示形式。
3.2.2 绘制多线
⑶ 将两条多线如图3-11（a）所示，设置为“角点结合”如图3-11（b）所示形式
3.2.2 绘制多线
⑷ 将两条多线如图3-12（a）所示，分别设置为“单个剪切”如图3-12（b）所示、“全部剪切”如图3-10（c）所示形式。
3.2.2 绘制多线
圆弧是圆的一部分，绘制圆弧不像绘制圆，因为圆只有圆心和半径，而圆弧基于圆心、半径、弧长、角度或方向和种组合等参数，还包括逆时针和顺时针特征。启动圆弧命令有如下三种方法。
单击菜单栏中“绘图”→ “圆弧”命令。
单击“绘图工具栏”中的“圆弧”按钮 。
“命令行”输入：Arc（快捷键命令A）↙。
3.2.3 绘制圆弧
⑴ 三点命令绘制圆弧，如图3-15（a）所示。
⑵ 起点、圆心、端点命令绘制圆弧：以逆时针方向开始，按顺序分别单击起点、圆心和端点3个位置来绘制圆弧。如图3-15（b）所示。
⑶ 起点、圆心、角度命令来绘制圆弧：以逆时针方向开始，按顺序分别单击起点和圆心两个位置，再输入角度值来绘制圆弧。如图3-15（c）所示。
⑷ 起点、圆心、长度命令来绘制圆弧：以逆时针方向开始，按顺序分别单击起点和圆心两个位置，再输入长度值来绘制圆弧。如图3-15（d）所示。
⑸ 起点、端点、半径命令来绘制圆弧：是通过指定起点、端点和半径来绘制圆弧。可能通过输入长度，或通过顺时针（或逆时针）移动鼠标单击确定一段距离来指定半径。如图3-15（e）所示。
3.2.3 绘制圆弧
3.2.3 绘制圆弧
圆环实际上就是两个半径不同的同心圆之间所形成的封闭图形。用户可以通过指定圆环的内径、外径绘制圆环，也可绘制填充圆环。启动圆环命令有如下二种方法。
单击菜单栏中“绘图→圆环”命令。
“命令行”输入：Dount↙。
技巧：系统默认的圆环是填充的，可以在绘制圆环命令前用Fill命令来设置是否填充。
3.2.4 绘制圆环
⑴ 绘制一个圆环，其内径为50，外径为90，结果如图3-16（a）所示。
⑵ 用同样的方法绘制一个圆环，其内径为0，外径为90，结果如图3-16（b）所示。
⑶ 绘制一个圆环，其内径为50，外径为90，结果如图3-16（c ）所示。
3.2.4 绘制圆环
1. 矩形
矩形是一种多段线实体对象，可以用分解命令将其分解为四条单线。在建筑工程绘图中，常用于绘制建筑结构和建筑组件等。启动绘制矩形命令有如下三种方法。
单击菜单栏中“绘图→矩形”命令。
单击“绘图工具栏”中的“矩形”按钮 。
“命令行”输入：Rectang（快捷键命令Rec）↙。
技巧：除绘制矩形命令之外，绘制矩形常用的两种方法：一是给定矩形两个对角点的坐标； 二是给定矩形一个项点，再给出矩形的长和宽以及方位。
3.2.5 绘制矩形与正多边形
⑴ 绘制普通直角矩形，结果如图3-17（a）所示。
⑵ 绘制倒角矩形，倒角距离为20mm。结果如图3-17（b）所示。
⑶ 绘制倒圆角矩形，倒圆角半径为20。结果如图3-17（c）所示。
⑷ 绘制有边线宽度的矩形，线宽为5。结果如图3-17（d）所示。
3.2.5 绘制矩形与正多边形
2. 正多边形
AutoCAD中正多边表是具有等长边的封闭图形，其边数为3~1024条。通过正多边形与假想的圆内接或外切的方法来绘制 ，绘制过程中要想象有一圆存在。也可通过指定正多边形某一边的端点进行绘制。启动绘制正多边形命令有如下三种方法。
单击菜单栏中“绘图→正多边形”命令。
单击“绘图工具栏”中的“正多边形”按钮 。
“命令行”输入：Polygon（快捷键命令Pol）↙
3.2.5 绘制矩形与正多边形
⑴ 任意两点绘制正六边形，结果如图3-18（a）所示。
⑵ 绘制两点距离300为边的正六边形，结果如图3-18（b）所示。
⑶ 绘制内接于半径为300的圆的正六边形，结果如图3-18（c）所示。
⑷ 绘制外切于半径为300的圆的正六边形，结果如图3-18（d）所示。
3.2.5 绘制矩形与正多边形
1. 移动图形
如图绘制的图形位置不符合要求，或者由于种种原因需要改变其位置。利用移动命令，可以将图形从当前位置移到到新位置，但不改变图形的方向和大小。若想将图形对象精确地移动到指定位置，可以使用捕捉、坐标及对象捕捉等辅助功能。启动移动命令有以下三种方法。
单击菜单栏中“修改→移动”命令。
单击“修改工具栏”中的“移动”按钮 。
“命令行”输入：Move（快捷键命令M）↙。
3.2.6 编辑图形对象的位置
将矩形中的圆从移动到矩形“+”的位置，结果如图3-19所示。
3.2.6 编辑图形对象的位置
2. 旋转图形
旋转是将所选图形对象线指定基点旋转一定角度的操作。启动旋转命令有以下三种方法。
单击菜单栏中“修改→旋转”命令。
单击“修改工具栏”中的“旋转”按钮 。
“命令行”输入：Rotate（快捷键命令Ro）↙。
提示：旋转输入的角度可以是绝对的也可以是参照的，输入角度为正值时，表示按逆时针方向旋转。反之，则选定对象沿顺时针方向旋转。
3.2.6 编辑图形对象的位置
⑴ 按角度值模式旋转：将箭头图形沿逆时针方向旋转30°图形，如图3-19（b）所示，沿顺时针方向旋转30°图形，如图3-19（c）所示。
3.2.5 绘制矩形与正多边形
⑵ 按复制角度值模式旋转：将三角形A复制旋转180°图形，如图3-20所示。
⑶ 按参照角度值模式旋转：指定某个方向作为参照的起始角，然后选择一个新对象以指定原对象要旋转到的位置，也可以输入新角度值来确定要旋转的位置。将三角形 A参照矩形1、2点旋转图形，如图3-21所示。
3.2.6 编辑图形对象的位置
3. 对齐图形
对齐命令是移动命令和旋转命令的组合。启动对齐命令有以下两种方法。
单击菜单栏中“修改→三维操作→对齐”命令。
“命令行”输入：Align↙。
将门图形与墙体图形对齐，如图3-22所示。
3.2.6 编辑图形对象的位置
4. 拉伸图形
拉伸命令可以在一个方拉伸命令可以在一个方向上按用户所指定的尺寸拉伸、缩短和移动对象。启动拉伸命令有以下三种方法。
单击菜单栏中“修改→拉伸”命令。
单击“修改工具栏”中的“拉伸”按钮 。
“命令行”输入：Stretch（快捷键命令S）↙。
3.2.6 编辑图形对象的位置
将图3-23（a）所示图形向右拉伸300个单位，得到如图3-23（c）所示图形。
3.2.6 编辑图形对象的位置
1. 分解图形
分解命令可以将矩形、多边形、多段线、图块或者尺寸标等整体组合对象分解为单个独立的对象。启动分解命令有以下三种方法。
单击菜单栏中“修改→分解”命令。
单击“修改工具栏”中的“分解”按钮 。
“命令行”输入：Explode（快捷键命令X）↙。
3.2.7 分解与合并图形
分解正五边形。在分解前是一个独立的图形对象，在分解后是由5条线段组成，如图3-25所示。
3.2.7 分解与合并图形
2. 合并图形
合并命令是分解命令的反命令，它可以将原本独立的对象或分解命令分解的独立对象合并成一个整体。启动合并命令有以下三种方法。
单击菜单栏中“修改→合并”命令。
单击“修改工具栏”中的“合并”按钮 。
“命令行”输入：join↙。
合并直线。如图3-26所示。
3.2.7 分解与合并图形
3.3
任务实施
1. 绘制建筑平面图的内容
2. 建筑底层平面图的绘制要求
⑴ 绘图比例
⑵ 线型线宽
⑶ 绘制墙线
⑷ 绘制门窗
⑸ 绘制楼梯
⑹ 绘制台阶、散水及细部
3. 建筑平面图的绘图步骤
⑴ 绘图环境设置。 ⑹ 绘制室内装饰内置（如卫生洁具）。
⑵ 绘制轴网。 ⑺ 尺寸标注.
⑶ 绘制墙线。 ⑻ 文字标注。
⑷ 绘制门窗。 ⑼ 完成图形并保存文件。
⑸ 绘制楼梯、台阶、散水等细部。
3.3.1 绘制建筑平面图基本要求
1. 绘图环境设置
⑴ 打开“建筑轴网平面图”文件
⑵ 创建图层
3.3.2 绘制底层平面图
2. 绘制墙体
⑴ 创建墙体多线样式
在建筑底层平面图中有三个墙体：外墙厚度为370mm，内墙厚度240mm，非承重内墙厚度120mm。墙线为粗实线。
3.3.2 绘制底层平面图
⑵ 绘制外墙线
① 在“图层工具栏”的“图层控制”下拉列表框中选择“建筑-墙”图层，单击 按钮，置为当前图层。
② 启动多线命令，完成外墙线的绘制，得到如图3-32所示图形。
3.3.1 绘制建筑平面图基本要求
提示：墙体的线宽可以通过状态栏“显示/隐藏线宽”按钮
⑵ 绘制内墙线
① 启动多线命令，完成内墙线的绘制，得到如图3-33所示图形。
② 启动复制命令，绘制完成内墙线的复制，得到如图3-33所示图形。
3.3.2 绘制底层平面图
⑶ 绘制非承重的内墙线
① 启动多线命令，完成非承重的内墙线的绘制，得到如图3-34所示图形。
3.3.2 绘制底层平面图
用同样的方法，绘制完成其A轴与1/A轴之间的其他位置的非承重的内墙线，再用镜像命令得到1/E轴与F轴之间的非承重的内墙线图形，如图3-35所示。
3.3.2 绘制底层平面图
⑷ 修剪墙线
① 锁定“建筑-轴线”图层
② 修剪多余部分墙线
③ 修剪外墙与内墙线相连点
④ 修剪内墙与内墙线相交点
⑤ 修剪内墙与内墙线相交角点
3.3.2 绘制底层平面图
3. 绘制门窗洞
⑴ 选择“建筑-轴线”图层
⑵ 绘制窗洞
① 绘制阳台与卫生间两个窗洞线
② 修剪两个窗洞
3.3.2 绘制底层平面图
③ 绘制窗洞
④ 绘制A轴与F轴上的窗洞
3.3.2 绘制底层平面图
⑤ 绘制其他窗洞
绘制走廊①轴上的C轴与D轴之间的窗洞线（C3=1200）
绘制楼梯F轴上的④轴与⑤之间的窗洞线（C4=2600）
3.3.2 绘制底层平面图
⑶ 绘制门洞
① 绘制宿舍门洞线
② 阵列复制门洞线
3.3.2 绘制底层平面图
③ 绘制其他门洞线
3.3.2 绘制底层平面图
4. 绘制窗线、门线及开启线
⑴ 选择“建筑-门窗”图层
⑵ 绘制窗线
⑶ 绘制门线及开启线
① 绘制门线
② 绘制门的开启线，如图3-47所示。
3.3.2 绘制底层平面图
③ 阵列复制其他门线及开启线
④ 用上述相同的方法，绘制阳台单推门、卫生间门、右侧门和大厅门线及开启线，如图3-48所示。
3.3.2 绘制底层平面图
5. 绘制台阶散水
⑴ 拉伸轴线编号
⑵ 绘制大厅门前台阶
① 捕捉④轴与A轴交点单击，如图3-49所示，绘制矩形（3600，2000）。
② 执行圆环命令，在如图3-49所示的B、C点分别绘制圆柱（φ=350），完成后如图3-50所示。
3.3.2 绘制底层平面图
③ 将矩形向外偏移300得到大厅门前的台面，再向外偏移300得到一个台阶。修剪多余的线段，如图 3-51所示。
⑶ 绘制右侧门的台阶
用上述同样的方法，绘制矩形（1000，1800），将矩形向外偏移300得到可侧门前的台面，再向外偏移300得到一个台阶。修剪多余的线段，如图 3-52所示。
⑷ 绘制散水
3.3.2 绘制底层平面图
6. 绘制楼梯
⑴ 选择“建筑-楼面-楼梯”图层，置为当前图层。
⑵ 绘制踏步起始线及梯井扶手
① 将楼梯间局部放大
② 绘制踏步起始线AB，
③ 绘制梯井扶手
④ 绘制踏面线及折断符号
3.3.2 绘制底层平面图
7. 绘制细部
⑴ 选择“建筑-楼面-洁具”图层，置为当前图层。
⑵ 绘制水管直径100，地漏直径150。
⑶ 绘制洗漱台矩形（1000，500），再向里面偏移60。
⑷ 绘制卫生洁具矩形（600，280），向里面偏移30。
⑸ 绘制如图3-55所示的细部，修剪多余线段,锁定其他图层镜像图形。
8．保存文件
3.3.2 绘制底层平面图
3.4
技能拓展
用绘制“底层平面图”方法，要求绘制如图3-56所示图形，才能提高绘图技能。在绘制过程中注意雨篷、门窗、楼梯与底层平面图不同之处，绘制完成后保存为“标准层平面图”文件。
3.4.1 绘制标准层平面图
用绘制“标准层平面图”方法，要求绘制如图3-57所示图形，才能提高绘图技能。在绘制过程中注意雨篷、门窗、楼梯与标准层平面图不同之处，绘制完成后保存为“顶层平面图”文件。
3.4.2 绘制顶层平面图
打开“建筑轴网平面图”文件，在该文件基础上进行屋面、屋脊、排水天沟等绘制，如图3-58所示。绘制完成后保存为“屋顶平面图”文件。
3.4.3 绘制屋顶平面图
