项目九 建筑图形打印输出
9.1

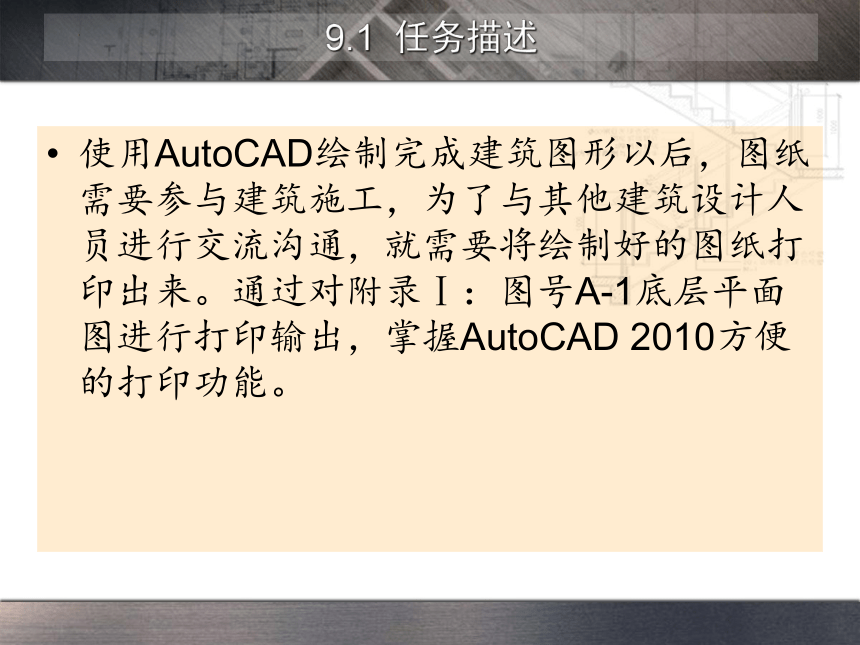

任务描述
使用AutoCAD绘制完成建筑图形以后，图纸需要参与建筑施工，为了与其他建筑设计人员进行交流沟通，就需要将绘制好的图纸打印出来。通过对附录Ⅰ：图号A-1底层平面图进行打印输出，掌握AutoCAD 2010方便的打印功能。
9.1 任务描述
9.2

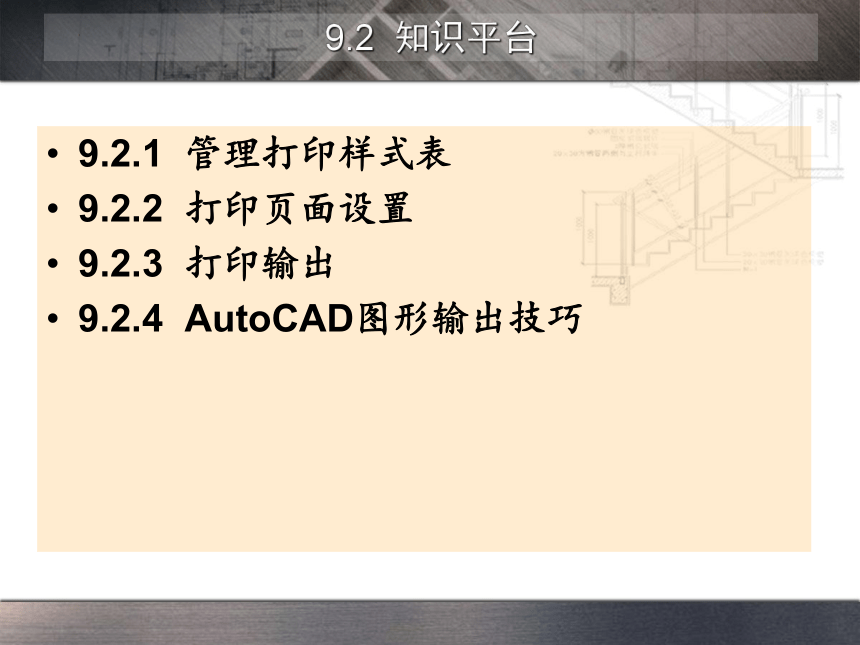

知识平台
9.2.1 管理打印样式表
9.2.2 打印页面设置
9.2.3 打印输出
9.2.4 AutoCAD图形输出技巧
9.2 知识平台

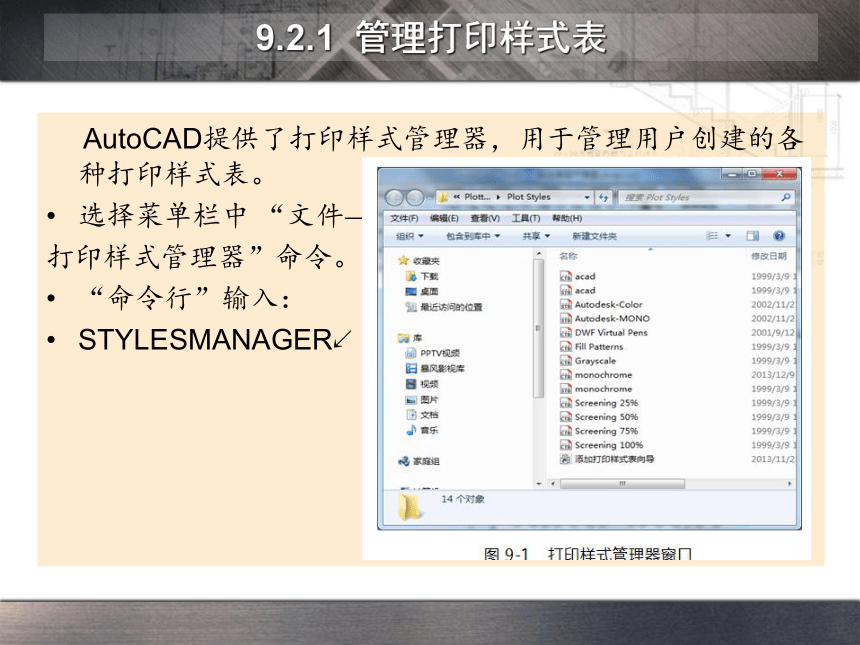

AutoCAD提供了打印样式管理器，用于管理用户创建的各种打印样式表。
选择菜单栏中 “文件→
打印样式管理器”命令。
“命令行”输入：
STYLESMANAGER↙。
9.2.1 管理打印样式表

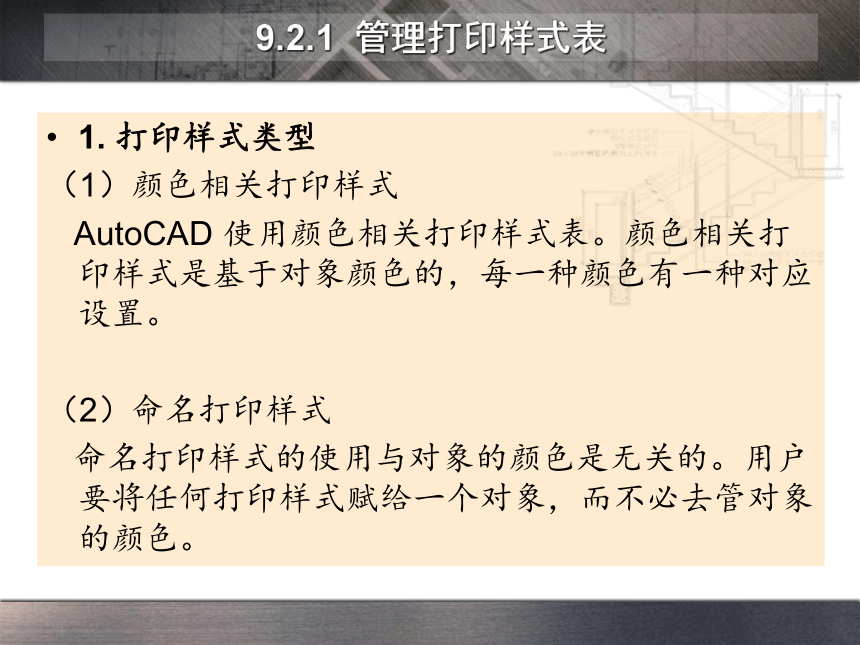

1. 打印样式类型
（1）颜色相关打印样式
AutoCAD 使用颜色相关打印样式表。颜色相关打印样式是基于对象颜色的，每一种颜色有一种对应设置。
（2）命名打印样式
命名打印样式的使用与对象的颜色是无关的。用户要将任何打印样式赋给一个对象，而不必去管对象的颜色。
9.2.1 管理打印样式表
2. 编辑打印样式表
9.2.1 管理打印样式表
AutoCAD 2010允许用户为每个图形指定不同的页面设置，这样用户就可以使用不同一个图形输出不同的图纸而用于不同的目的。
选择菜单栏中“文件”
→“页面设置管理器”命令。
“命令行”输入：
Pagesetup↙
9.2.2 打印页面设置
9.2.2 打印页面设置
1. 页面布局
9.2.2 打印页面设置
2. 设置图形的打印方向
3. 指定图形的打印区域
4. 设置打印比例
5. 设置打印图形的偏移量
6. 设置打印选项
9.2.3 打印输出
1. 打印预览
打印预览命令可以对要打印的图形进行预览，这样用户可以在屏幕上事先观察到打印后的效果。启动打印预览命令有如下3种方法：
选择菜单栏中“文件”→“打印预览”命令。
单击“标准”工具栏中的“打印预览”按钮。
“命令行”输入：Preview↙。
9.2.3 打印输出
2. 打印图形
选择菜单栏中“文件”→“打印”命令。
单击“标准”工具栏中的“打印”按钮。
“命令行”输入：Plot↙。
（1）配置打印机
（2）设置打印样式
（3）着色打印增强
9.2.4 AutoCAD图形输出技巧
1．在模型空间中输出非1:1图形
在模型空间中设计绘制完图形后，依据所需出图的图纸尺寸计算出绘图比例，用Scale比例缩放命令将所绘图形按绘图比例整体缩放。在“文件”菜单中选择“打印”命令,AutoCAD打开“打印”对话框，在“打印设置”选项卡中，设置图纸尺寸、打印范围、图纸方向,在“打印比例”选项组中,将比例设为1:1，单击“确定”按钮输出图形。
9.2.4 AutoCAD图形输出技巧
2．在图纸空间中输出非1:1图形
虽然可以直接在模型空间选择“打印”命令打印图形，但是在很多情况下，可能希望对图形进行适当处理后再输出。例如，在一张图纸中输出图形的多个视图、添加标题块等，此时就要用到图纸空间。图纸空间是一种工具，它完全模拟图纸页面，用于在绘图之前或之后安排图形的输出布局。
9.3
任务实施
打印附录A中所有图形
要求从图号A-1打印到A-10，并装订成册。
9.4 打印附录A中所有图形
