项目六 绘制建筑剖面施工图

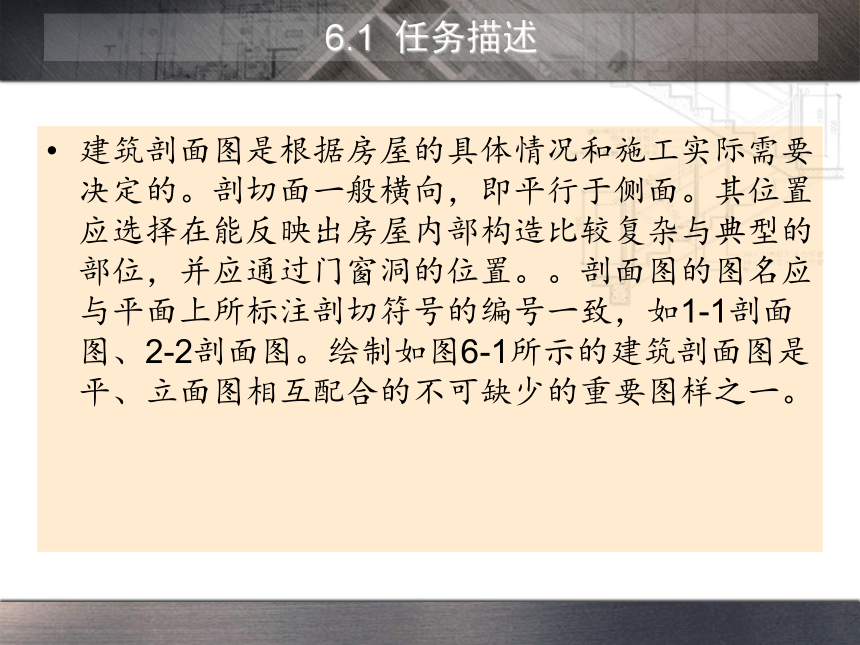

6.1
任务描述

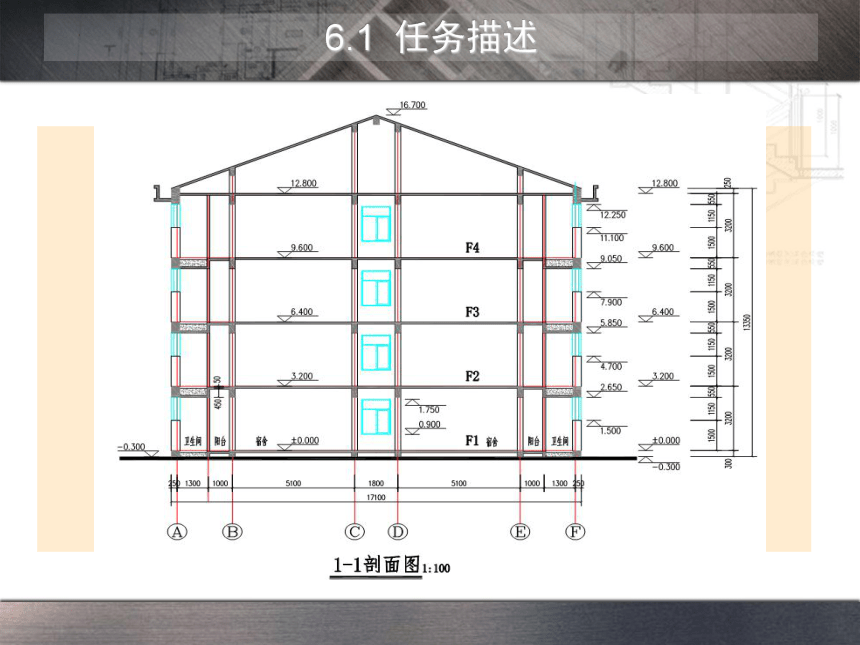

建筑剖面图是根据房屋的具体情况和施工实际需要决定的。剖切面一般横向，即平行于侧面。其位置应选择在能反映出房屋内部构造比较复杂与典型的部位，并应通过门窗洞的位置。。剖面图的图名应与平面上所标注剖切符号的编号一致，如1-1剖面图、2-2剖面图。绘制如图6-1所示的建筑剖面图是平、立面图相互配合的不可缺少的重要图样之一。
6.1 任务描述
6.1 任务描述

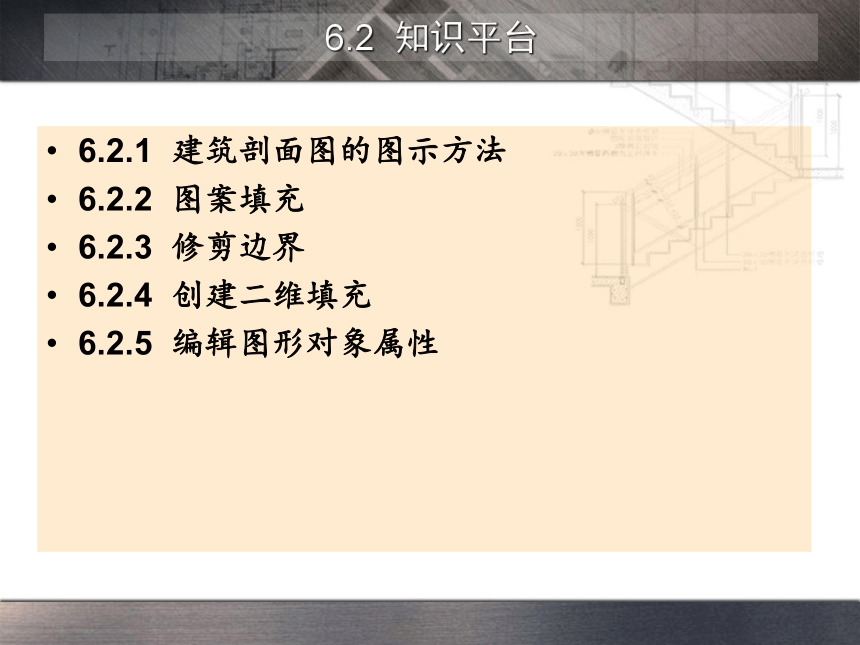

6.2
知识平台
6.2.1 建筑剖面图的图示方法
6.2.2 图案填充
6.2.3 修剪边界
6.2.4 创建二维填充
6.2.5 编辑图形对象属性
6.2 知识平台

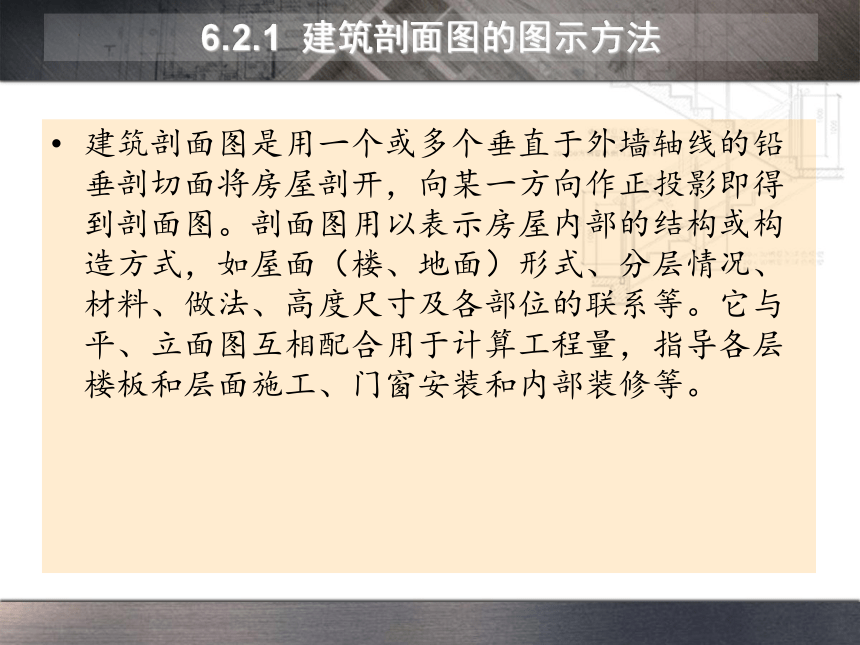

建筑剖面图是用一个或多个垂直于外墙轴线的铅垂剖切面将房屋剖开，向某一方向作正投影即得到剖面图。剖面图用以表示房屋内部的结构或构造方式，如屋面（楼、地面）形式、分层情况、材料、做法、高度尺寸及各部位的联系等。它与平、立面图互相配合用于计算工程量，指导各层楼板和层面施工、门窗安装和内部装修等。
6.2.1 建筑剖面图的图示方法

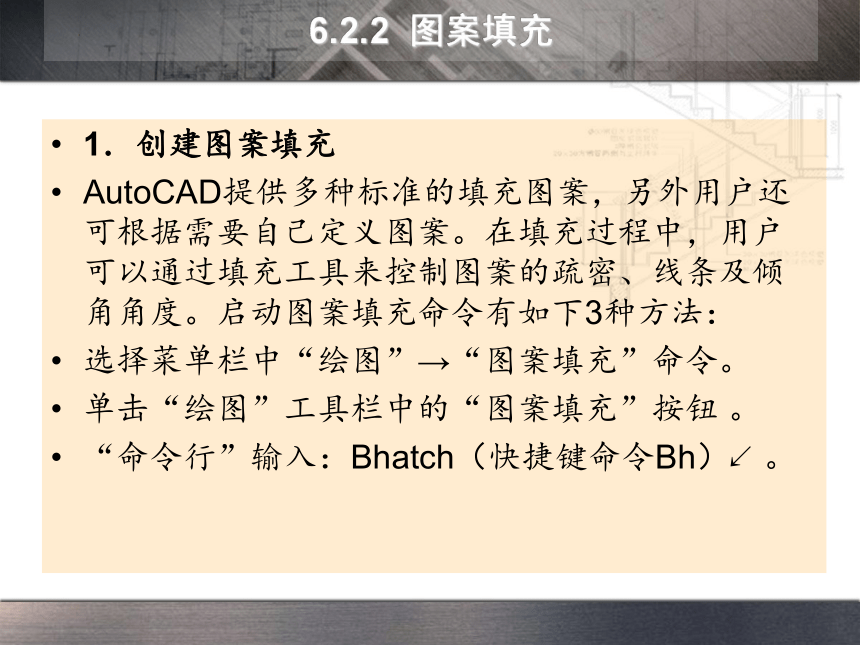

1．创建图案填充
AutoCAD提供多种标准的填充图案，另外用户还可根据需要自己定义图案。在填充过程中，用户可以通过填充工具来控制图案的疏密、线条及倾角角度。启动图案填充命令有如下3种方法：
选择菜单栏中“绘图”→“图案填充”命令。
单击“绘图”工具栏中的“图案填充”按钮 。
“命令行”输入：Bhatch（快捷键命令Bh）↙。
6.2.2 图案填充
6.2.2 图案填充

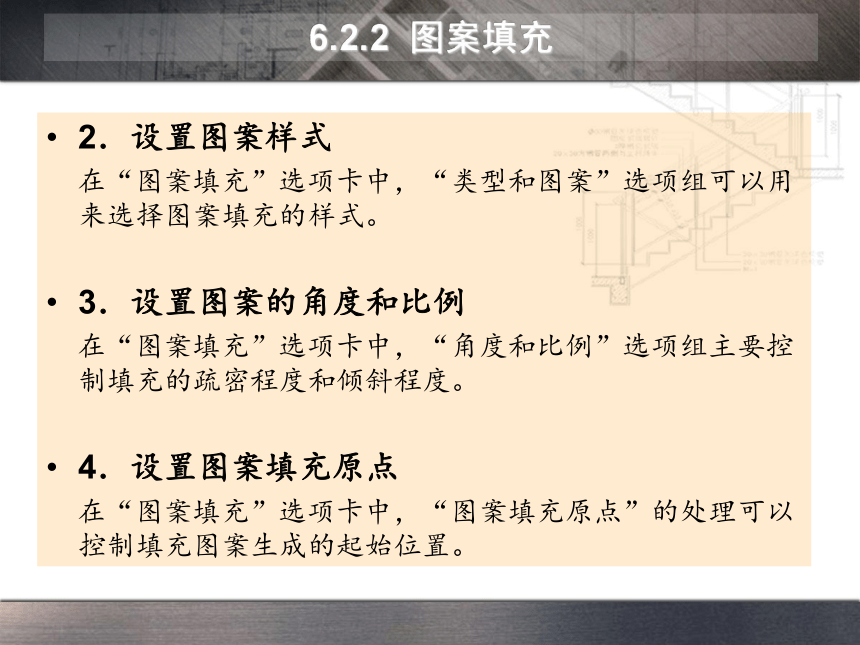

2．设置图案样式

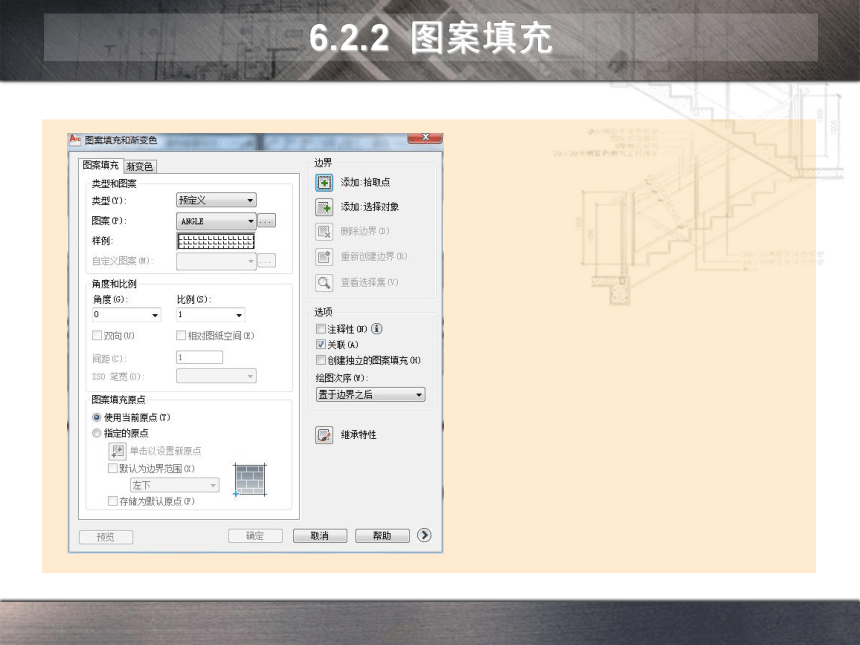

在“图案填充”选项卡中，“类型和图案”选项组可以用来选择图案填充的样式。
3．设置图案的角度和比例
在“图案填充”选项卡中，“角度和比例”选项组主要控制填充的疏密程度和倾斜程度。
4．设置图案填充原点
在“图案填充”选项卡中，“图案填充原点”的处理可以控制填充图案生成的起始位置。
6.2.2 图案填充

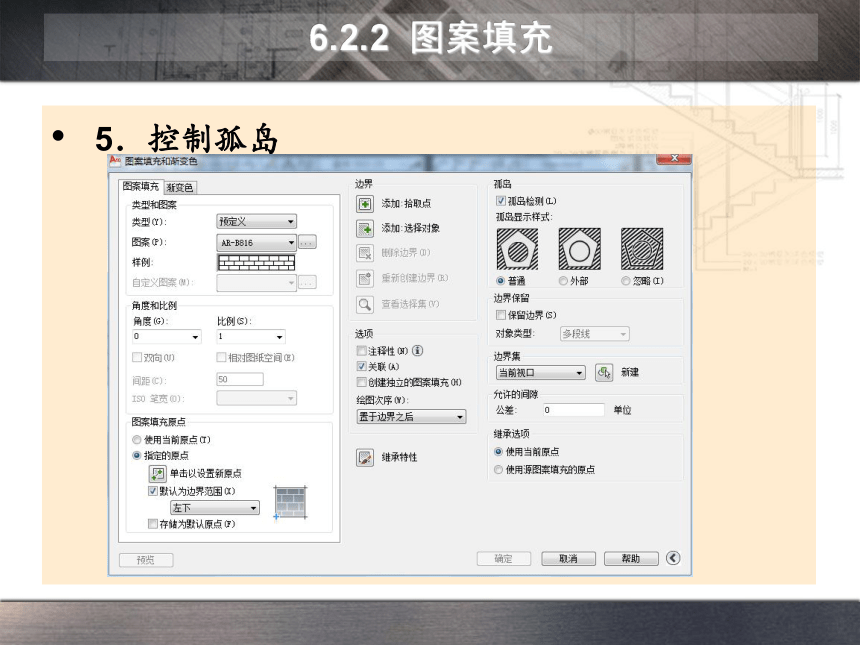

5．控制孤岛
6.2.2 图案填充

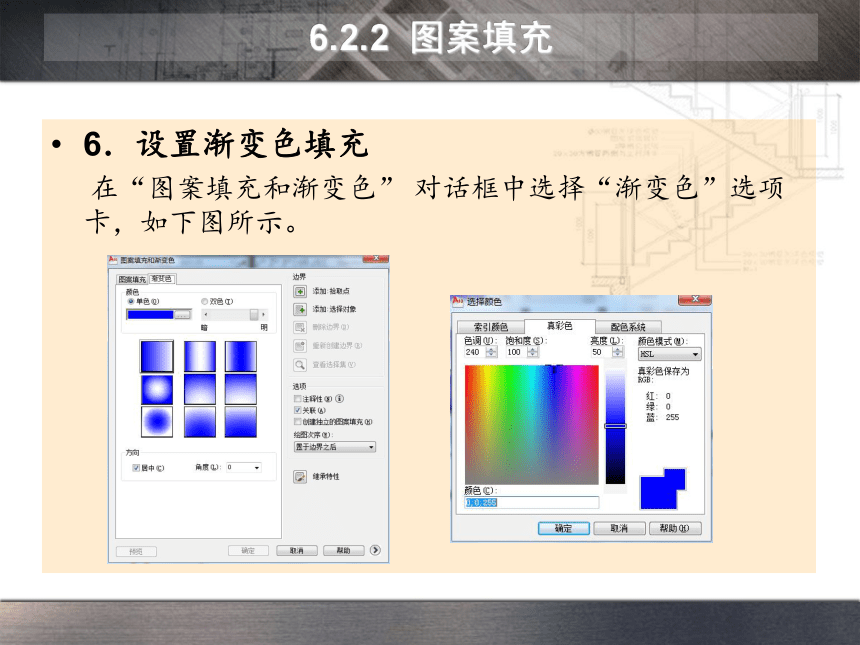

6．设置渐变色填充
在“图案填充和渐变色” 对话框中选择“渐变色”选项卡，如下图所示。
6.2.2 图案填充
7．编辑图案填充
AutoCAD提供了编辑填充命令重新设置填充图案。启动编辑图案命令有如下3种方法：
选择菜单栏中“修改”→“对象”→“图案填充”命令。
单击“修改Ⅱ”工具栏中的“编辑图案填充”按钮 。
“命令行”输入：Hatchedit（组合键He）↙。
6.2.2 图案填充
对于建立的图案填充，可以对其形状进行随时调整，此时可以利用图案的方式进行。
绘制一个图案填充效果的圆，如图6-13（a）所示，然后绘制一个矩形，如图6-13（b）所示，采用该矩形对图案填充进行修剪，完成图形如图6-13（c）所示。
6.2.3 修剪边界
二维填充命令用于生成填充多边形，启动该命令后，系统提示用户指定多边形的顶点（3个点或4个点），完成后将自动填充多边形。启动二维填充命令有如下3种方法：
选择菜单栏中“绘图”→“曲面”→“二维填充”命令。
单击“曲面”工具栏中的“二维填充”按钮。
“命令行”输入：Solid（快捷键命令So）↙。
6.2.4 创建二维填充
（1）用二维填充命令绘制如图6-14（a）所示图形。
（2）用二维填充命令绘制如图6-14（b）所示图形
（3）用二维填充命令绘制如图6-14（c）所示图形。
6.2.4 创建二维填充
1．对象特性管理器
在AutoCAD中，对象属性是指系统赋予图形对象的颜色、线型、图层、高度、厚度和文字样式等特性。启动特性命令有如下3种方法：
选择菜单栏中“修改”→“特性”命令。
单击“标准”工具栏中的“特性”按钮 。
“命令行”输入：Properties（组合键【Ctrl+1】）↙。
6.2.5 编辑图形对象属性
2．修改图形对象属性
“特性”功能面板会列出选定对象的特性的当前设置，用户可以通过指定功能面板新植修改所选对象的特性。
将圆形的线型比例放大为2，线宽为0.3，半径为200，如图6-17所示。
6.2.5 编辑图形对象属性
3．匹配图形对象属性
启动特性匹配命令有如下3种方法：
选择菜单栏中“修改”→“特性匹配”命令。
选择“标准”工具栏中的“特性匹配”按钮 。
“命令行”输入：Matchrop↙。
将如图6-19所示线段属性匹配给矩形。
6.2.5 编辑图形对象属性
6.3
任务实施
1. 绘制建筑剖面图的内容
2. 建筑剖面图的绘制要求
⑴ 剖面图的命名
⑵ 与平面图、立面图中相关内容对应
⑶ 绘制配件
⑷ 标注尺寸
⑸ 线型线宽
3. 建筑剖面图的绘图步骤
⑴ 绘图环境设置（包括单位、图形界限、图层）
⑵ 绘制定位轴线、轴圈及编号
⑶ 绘制墙体、楼板、屋顶、地坪线
⑷ 绘制窗户
⑸ 填充被剖切到的楼梯、楼板、过梁、阳台与卫生间地面。
(6) 标注竖址方向的线性尺寸和标高 （7） 完成图形并保存文件
6.3.1 绘制建筑剖面图基本要求
1. 绘图环境设置
⑴ 新建图形文件 ⑵ 设置绘图单位
⑶ 设置绘图界限 ⑷ 创建图层
（5）利用设计中心拖动其他文件的图层、文字样式、标注样式
6.3.2 绘制建筑剖面图
2. 绘制定位轴线、轴圈及编号
（1）插入建筑底层平面图作为外部参照
（2）用构造线绘制定位轴线
（3）绘制轴圈编号
6.3.2 绘制建筑剖面图
3．绘制墙体、楼板、屋顶、地坪线
（1）选择图层
（2）绘制墙体
（3）绘制楼板
（4）绘制屋顶
6.3.2 绘制建筑剖面图
（6）绘制檐口
绘制剖面图檐口如图6-23所示。
6.3.2 绘制建筑剖面图
4．绘制窗户
（1）选择图层：
选择“建筑-门窗”
图层
（2）绘制C3窗户
6.3.2 绘制建筑剖面图
5．填充楼板、梁、卫生间地面建筑材料
（1）选择图层
（2）填充楼板、梁
（3）填充卫生间地面
6.3.2 绘制建筑剖面图
6．标注尺寸
（1）选择图层
（2）插入标高图块
（3）标注尺寸
（4）文本标注
（5）显示线宽
（6）插入A3图框
7．保存文件
6.3.2 绘制建筑剖面图
6.4
技能拓展
用绘制“1-1剖面图”的方法，要求绘制如图6-28所示图形，才能提高绘制剖面图的操作技能。
6.4 绘制2-2剖面图
