项目6 建筑详图的绘制

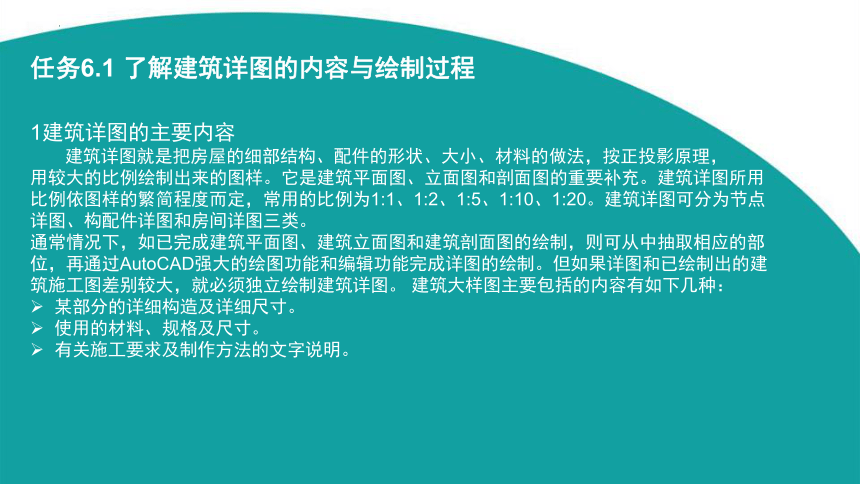

任务6.1 了解建筑详图的内容与绘制过程
1建筑详图的主要内容
建筑详图就是把房屋的细部结构、配件的形状、大小、材料的做法，按正投影原理，
用较大的比例绘制出来的图样。它是建筑平面图、立面图和剖面图的重要补充。建筑详图所用比例依图样的繁简程度而定，常用的比例为1:1、1:2、1:5、1:10、1:20。建筑详图可分为节点详图、构配件详图和房间详图三类。
通常情况下，如已完成建筑平面图、建筑立面图和建筑剖面图的绘制，则可从中抽取相应的部位，再通过AutoCAD强大的绘图功能和编辑功能完成详图的绘制。但如果详图和已绘制出的建筑施工图差别较大，就必须独立绘制建筑详图。 建筑大样图主要包括的内容有如下几种：
某部分的详细构造及详细尺寸。
使用的材料、规格及尺寸。
有关施工要求及制作方法的文字说明。

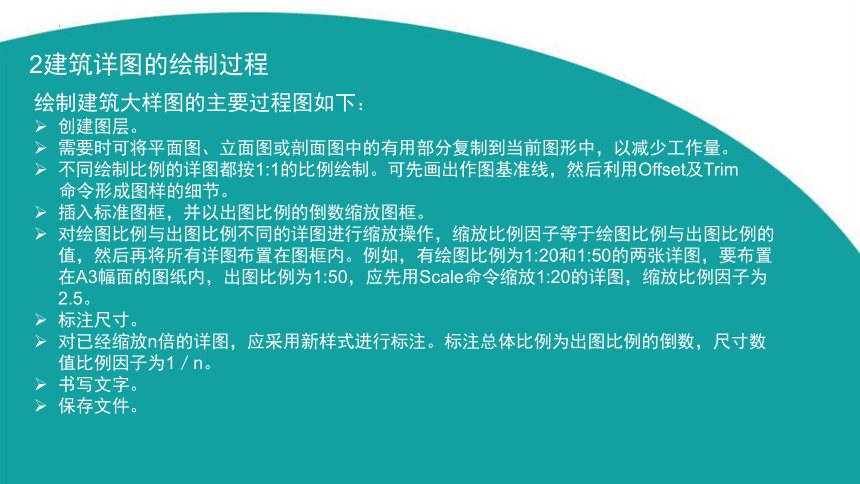

2建筑详图的绘制过程
绘制建筑大样图的主要过程图如下：
创建图层。
需要时可将平面图、立面图或剖面图中的有用部分复制到当前图形中，以减少工作量。
不同绘制比例的详图都按1:1的比例绘制。可先画出作图基准线，然后利用Offset及Trim
命令形成图样的细节。
插入标准图框，并以出图比例的倒数缩放图框。
对绘图比例与出图比例不同的详图进行缩放操作，缩放比例因子等于绘图比例与出图比例的值，然后再将所有详图布置在图框内。例如，有绘图比例为1:20和1:50的两张详图，要布置在A3幅面的图纸内，出图比例为1:50，应先用Scale命令缩放1:20的详图，缩放比例因子为2.5。
标注尺寸。
对已经缩放n倍的详图，应采用新样式进行标注。标注总体比例为出图比例的倒数，尺寸数值比例因子为1／n。
书写文字。
保存文件。
任务6.2 卫生间详图的绘制

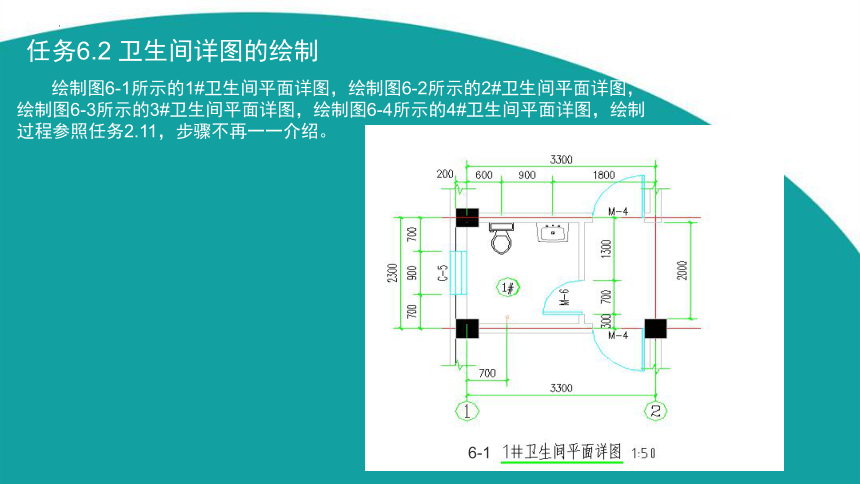

绘制图6-1所示的1#卫生间平面详图，绘制图6-2所示的2#卫生间平面详图，绘制图6-3所示的3#卫生间平面详图，绘制图6-4所示的4#卫生间平面详图，绘制过程参照任务2.11，步骤不再一一介绍。
6-1

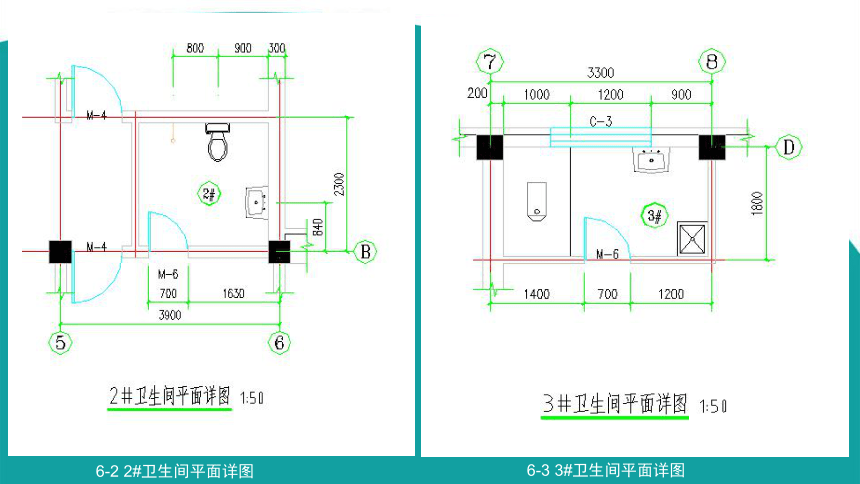

6-2 2#卫生间平面详图
6-3 3#卫生间平面详图

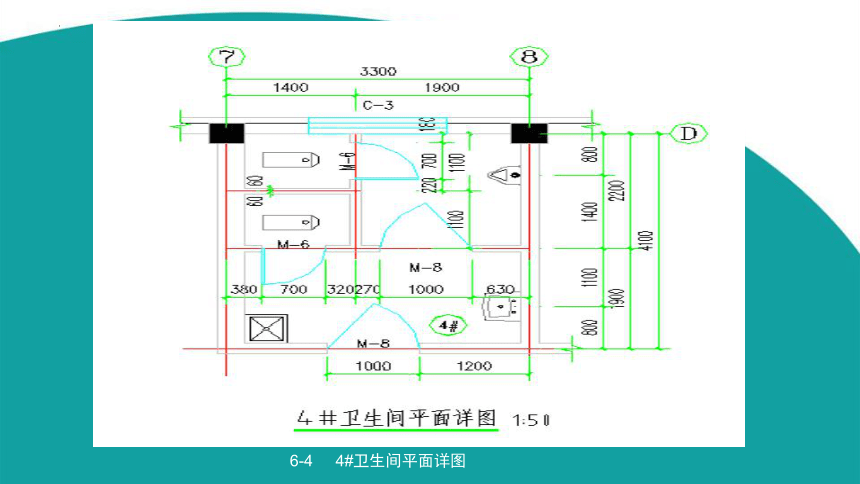

6-4 4#卫生间平面详图
项目7 桩基础平面布置图

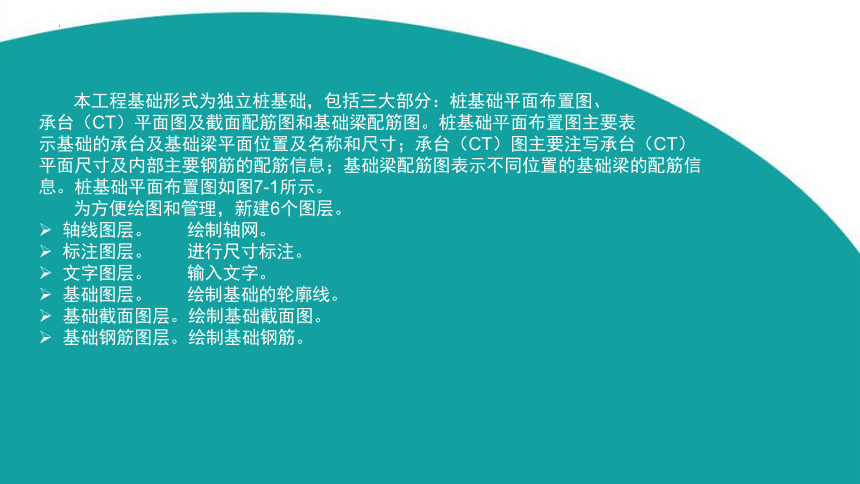

本工程基础形式为独立桩基础，包括三大部分：桩基础平面布置图、
承台（CT）平面图及截面配筋图和基础梁配筋图。桩基础平面布置图主要表
示基础的承台及基础梁平面位置及名称和尺寸；承台（CT）图主要注写承台（CT）平面尺寸及内部主要钢筋的配筋信息；基础梁配筋图表示不同位置的基础梁的配筋信息。桩基础平面布置图如图7-1所示。
为方便绘图和管理，新建6个图层。
轴线图层。 绘制轴网。
标注图层。 进行尺寸标注。
文字图层。 输入文字。
基础图层。 绘制基础的轮廓线。
基础截面图层。绘制基础截面图。
基础钢筋图层。绘制基础钢筋。

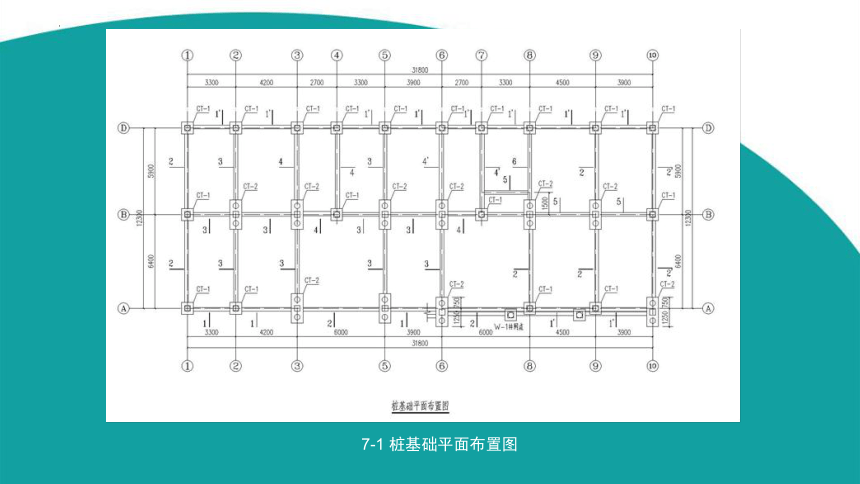

7-1 桩基础平面布置图
任务7.1 轴网的绘制
1） 绘制轴线
图形界限设置为A2 图幅的100倍（59 400×42 000），将轴线图层设置为
当前图层，在线型管理器中将全局比例因子改为100。利用偏移命令完成所有轴线的
绘制，如图7-2所示。
7-2 轴线
2 ）绘制轴号
单击绘图工具栏中“圆”按钮，在轴线端部绘制直径800mm（绘图
比例1:100）的圆；定义带属性的块，将编号设为块的文字属性，插入块生
成轴线编号。绘制轴号，结果如图7-3所示。
7-3 轴网
3）尺寸标注
进入标注图层，根据之前创建的标注样式，这里可以对标注中的文
字高度进行调整，以使标注更清楚和美观，根据轴网的大小，标注的文字高
度为3.5（其他标注要素保持与设置的样式不变），对轴网进行尺寸标注时，第一个
标注采用线性标注，后面的标注采用连续标注或基线标注。完成标注后的轴网如图7-4所示。
7-4 标注完成后轴网
4）生成样板文件
将绘制好的轴网生成样板文件，取名为轴网，操作参照任务2.13中的样板文件。
任务7.2 绘制承台
绘制承台CT-1的步骤如下：
1）绘制800x800mm矩形
2）选择偏移命令，选取矩形向内偏移200mm
3）绘制中点线，选择圆命令以中点为原点绘制直径400mm圆柱
4）选取完成图形（如图7-5所示）进行块编辑取名CT-1，将块插入绘制好的轴网图中对应位置。
7-5 承台CT-1、CT-2平面图
5）CT-2绘制参考CT-1，将块CT-1 ,CT-2插入到指定的位置，
绘制结果如图7-6所示。
7-6 插入承台平面图
任务7.3 基础梁及剖号绘制
绘制完成后的桩基础平面布置图如图7-7所示。
7-7 基础梁及剖号绘制完成后的桩基础布置图
任务7.4 基础承台截面配筋图的绘制
1）钢筋混凝土结构图图例
根据钢筋混凝土构件的具体特征，主要采用钢筋混凝土构件平面图、立面图和
断面图等图示表达。在钢筋混凝土构件详图中，构件外形轮廓采用细实线表示，通常省
略混凝土图例，而构件中所选配的钢筋采用粗实线或黑圆点表示，构件的表示方法如表7.2所示。
2）钢筋的标注
钢筋的标注应标注出钢筋的编号、代号、直径、根数、间距等，如图7-8所示。 为了区分各种类型的配筋，应在标注时对构件中所配钢筋加以编号。编号的标注方法：结构配筋在图中各类钢筋合适的部位上，用细实线引出，并在引出线尾端画一个直径为6mm的细实线圆，用阿拉伯数字将钢筋编号注写在圆中，之后可以把“钢筋编号”定义成带属性的块，方便以后使用。
7-8 钢筋的标注
表7.2构件的表示方法
3）钢筋符号的输入
若安装的AutoCAD中不能输入 等钢筋符号，可采用如下方法：
下载相应字体，如Tssdeng、HZTXT等字体。
将字体文件复制到cad的安装目录Fonts文件夹中。
常见的钢筋符号可用单行文字输入如下字符可生成。
%%130 Ⅰ级钢筋 %%131 Ⅱ级钢筋
%%132 Ⅲ级钢筋 %%133 Ⅳ级钢筋
%%130%%145ll%%146 冷轧带肋钢筋
%%130%%145j%%146 钢绞线符号
这种输入方法存在没有字库，无法显示的问题。可以自己绘制钢筋符号，组成块。下面介绍钢筋符号的绘制方法：
绘制一个直径为2.1mm圆，一条长度为3.5mm的直线，做为直径符号，绘制结果如图7-9（a）所示。
在直径符号的下面绘制一条细实线，长度为4.2mm，将水平直线放置合适位置，如图7-9(b)所示。二级钢筋符号绘制完毕。
在二级钢筋符号绘制的基础上，绘制三级钢筋和四级钢筋符号。
将二级钢筋符号的竖线向左右分别偏移3.2，删除中间的竖线。三级钢筋符号绘制完成，如图7-13(c)所示。将三级钢筋符号的水平线向上偏移3.5，四级钢筋符号绘制完成。如图7-13(d)所示。
可以把它们定义成带属性的块。
7-9 钢筋符号
4）承台CT-1平面及截面配筋图的绘制。
承台详图绘制比例1：30。钢筋绘制用Pl线并对其进行线宽加粗，如图7-10所示。
7-10承台CT-1平面及截面配筋图
5）承台CT-2平面及截面配筋图的绘制。
承台详图绘制比例1：30。钢筋绘制用Pl线并对其进行线宽加粗，如图7-11所示。
7-11 承台CT-2平面及截面配筋图
任务7.5 基础梁配筋图的绘制
绘制图7-12中所示的梁断面图。
7-12 梁断面图
以图中7-12中1-1梁配筋图为例，讲解钢筋混凝土梁断面图的绘制
过程：
1）设置线型为“细实线”，选择“绘图”工具栏上的“矩形”按钮，绘制
250×400的矩形，完成梁1-1断面的外轮廓线的绘制。绘图比例为1:25，如图7-13所示。
2）保护层厚度为25mm，将外轮廓线向内偏移25，设置偏移后的箍筋轮廓线的全局宽度为8，箍筋绘制完成，如图7-14所示。
3）选“绘图”菜单中的“圆环”命令（或命令DONUT），绘制钢筋断面，钢筋均匀分布。绘制结果如图7-15所示。
钢筋断面原点的绘制命令如下：
命令: _donut
指定圆环的内径 <70.8445>: 0
指定圆环的外径 <12.0000>:
4）绘制钢筋标注引出线
单击“绘图”工具栏上的“直线”按钮，绘制标注的引出线，如图7-16所示。
5）注写钢筋型号及尺寸标注，如图7-17所示。1-1梁配筋断面图绘制完成。
7-13 梁断面图外轮廓线
7-14 箍筋轮廓线
7-15 钢筋断面图
7-16标注引线
7-17 1-1梁配筋断面
