项目4 建筑立面图的绘制

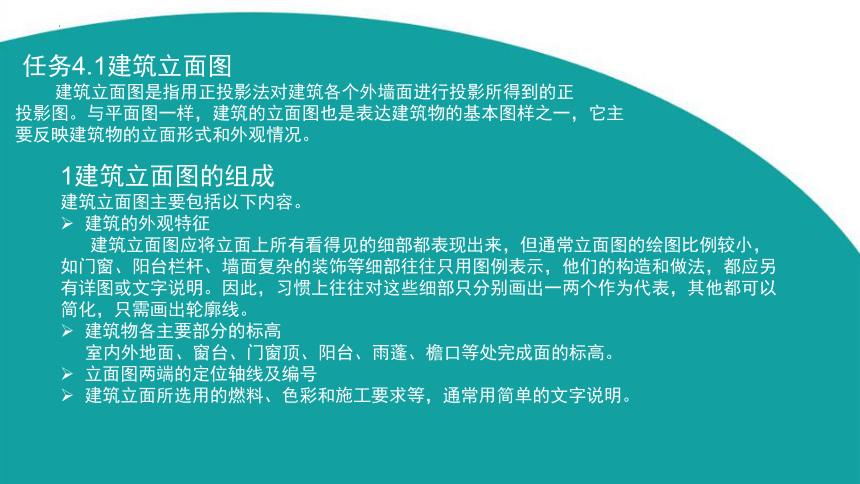

任务4.1建筑立面图
建筑立面图是指用正投影法对建筑各个外墙面进行投影所得到的正
投影图。与平面图一样，建筑的立面图也是表达建筑物的基本图样之一，它主要反映建筑物的立面形式和外观情况。
1建筑立面图的组成
建筑立面图主要包括以下内容。
建筑的外观特征
建筑立面图应将立面上所有看得见的细部都表现出来，但通常立面图的绘图比例较小，如门窗、阳台栏杆、墙面复杂的装饰等细部往往只用图例表示，他们的构造和做法，都应另有详图或文字说明。因此，习惯上往往对这些细部只分别画出一两个作为代表，其他都可以简化，只需画出轮廓线。
建筑物各主要部分的标高
室内外地面、窗台、门窗顶、阳台、雨蓬、檐口等处完成面的标高。
立面图两端的定位轴线及编号
建筑立面所选用的燃料、色彩和施工要求等，通常用简单的文字说明。

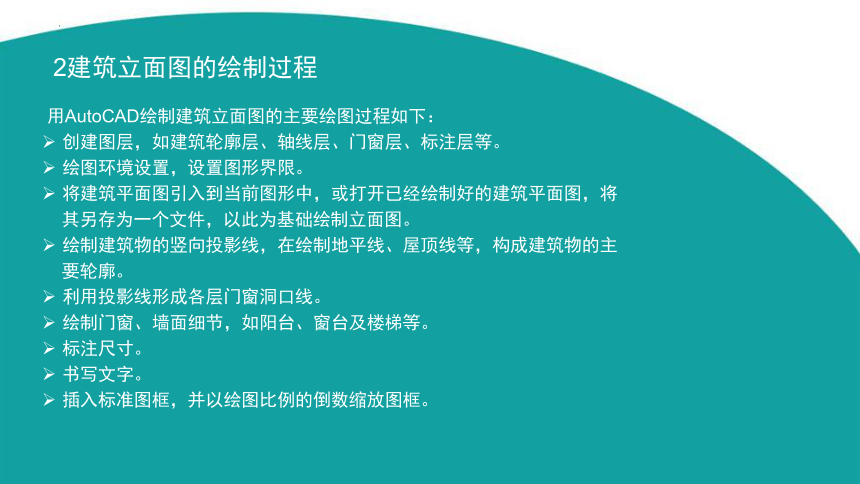

2建筑立面图的绘制过程
用AutoCAD绘制建筑立面图的主要绘图过程如下：
创建图层，如建筑轮廓层、轴线层、门窗层、标注层等。
绘图环境设置，设置图形界限。
将建筑平面图引入到当前图形中，或打开已经绘制好的建筑平面图，将
其另存为一个文件，以此为基础绘制立面图。
绘制建筑物的竖向投影线，在绘制地平线、屋顶线等，构成建筑物的主
要轮廓。
利用投影线形成各层门窗洞口线。
绘制门窗、墙面细节，如阳台、窗台及楼梯等。
标注尺寸。
书写文字。
插入标准图框，并以绘图比例的倒数缩放图框。

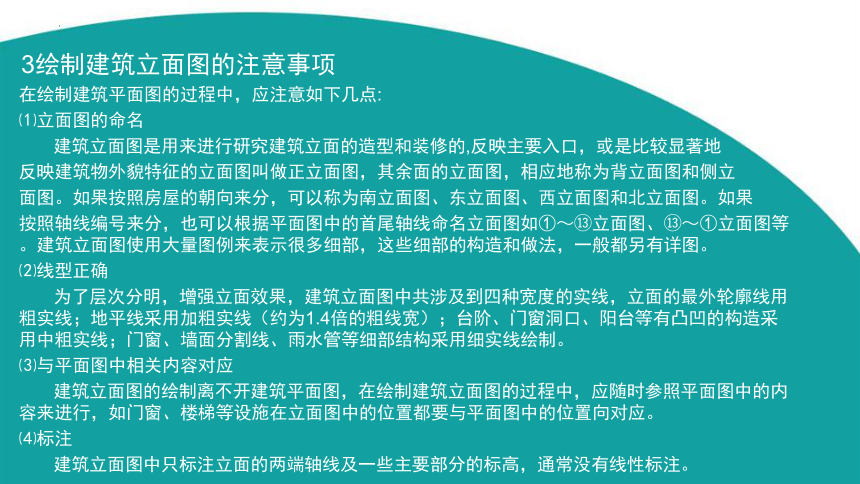

3绘制建筑立面图的注意事项
在绘制建筑平面图的过程中，应注意如下几点:
⑴立面图的命名
建筑立面图是用来进行研究建筑立面的造型和装修的,反映主要入口，或是比较显著地
反映建筑物外貌特征的立面图叫做正立面图，其余面的立面图，相应地称为背立面图和侧立
面图。如果按照房屋的朝向来分，可以称为南立面图、东立面图、西立面图和北立面图。如果
按照轴线编号来分，也可以根据平面图中的首尾轴线命名立面图如①～ 立面图、 ～①立面图等。建筑立面图使用大量图例来表示很多细部，这些细部的构造和做法，一般都另有详图。
⑵线型正确
为了层次分明，增强立面效果，建筑立面图中共涉及到四种宽度的实线，立面的最外轮廓线用粗实线；地平线采用加粗实线（约为1.4倍的粗线宽）；台阶、门窗洞口、阳台等有凸凹的构造采用中粗实线；门窗、墙面分割线、雨水管等细部结构采用细实线绘制。
⑶与平面图中相关内容对应
建筑立面图的绘制离不开建筑平面图，在绘制建筑立面图的过程中，应随时参照平面图中的内容来进行，如门窗、楼梯等设施在立面图中的位置都要与平面图中的位置向对应。
⑷标注
建筑立面图中只标注立面的两端轴线及一些主要部分的标高，通常没有线性标注。

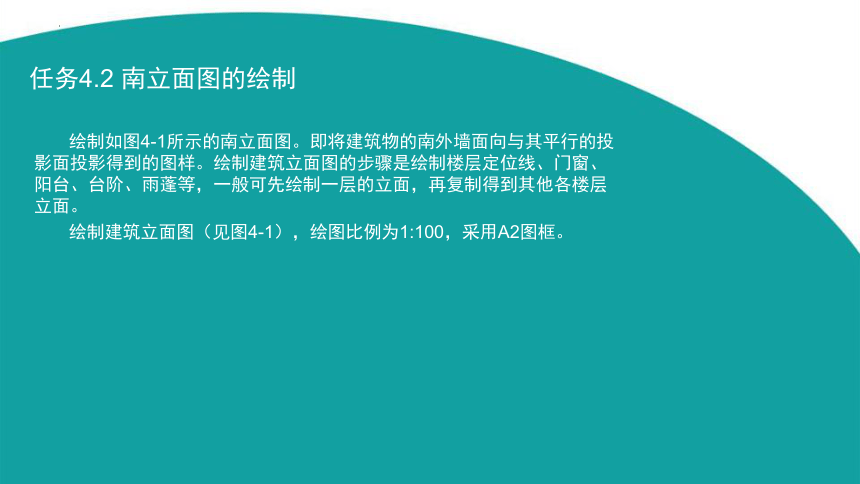

任务4.2 南立面图的绘制
绘制如图4-1所示的南立面图。即将建筑物的南外墙面向与其平行的投影面投影得到的图样。绘制建筑立面图的步骤是绘制楼层定位线、门窗、阳台、台阶、雨蓬等，一般可先绘制一层的立面，再复制得到其他各楼层立面。
绘制建筑立面图（见图4-1），绘图比例为1:100，采用A2图框。

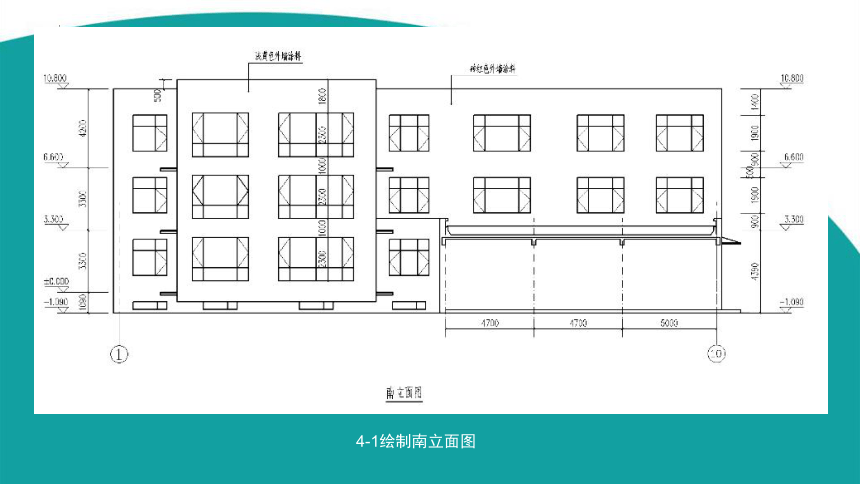

4-1绘制南立面图
1绘图环境设置
用Limits（图形界限）命令设置图形界限59 400×420 000(A2×100)，设置总体线型比例因子为1:100。创建以下图层（见表4.1），当创建不同的对象时，应切换到相应的图层。
图层名称 颜色 线型 线宽
轴线 红色 CENTERX2 默认
构造 白色 Continuous 0.7mm
地坪 白色 Continuous 1mm
轮廓 白色 Continuous 0.7mm
门窗 黄色 Continuous 默认
楼梯 221 Continuous 默认
标注 绿色 Continuous 默认
台阶 黄色 Continuous 默认
文字 白色 Continuous 默认
表4.1立面层的图层
2确定定位辅助线
确定定位辅助线，包括墙、柱定位轴线、楼层水平定位辅助线及其
他立面图样的辅助线。打开已绘制完毕的一层平面图，将其另存为一个文件，
以此文件为基础绘制立面图。用Xline（构造线）命令从平面图绘制建筑物轮廓的
竖直投影线，再用Line（直线）、Offset（偏移）、Trim(修剪)命令绘制室内外地坪线、
屋顶线等，这些线条构成了立面图的主要布局线。如图4-2所示。
4-2绘制立面图定位线
3绘制立面图的轮廓线
用Line（直线）命令绘制立面图的主要轮廓，如图4-3所示。
4-3绘制建筑物的轮廓线
4投影形成门窗洞口线
利用投影线形成各层门窗洞口线，如图4-4所示。
4-4绘制门窗洞口线
5创建门、窗、阳台立面图块
门、窗、阳台立面图一般以图块插
入，细部尺寸如图4-5所示。
4-5窗户细部尺寸
6插入门、窗、阳台立面图块
使用Insert（插入）命令，插入已经创建好的门、窗、阳台立面图块，如图4-6所示。完成一层后复制得到其他各层立面。删除不需要的图线。如图4-7所示。
4-6单层门、窗、阳台图块插入
4-7门、窗、阳台图块全部插入后的效果
7其他构建绘制
绘制雨篷、台阶（如图有台阶），从平面图绘制竖直投影线，
绘制雨篷及室外台阶。
标注尺寸，标高等。
打开绘制的A2样板文件，用Scale命令缩放图框，缩放比例为100，然后将立面图布置
在图框中,结果如图4-8所示。
4-8南立面图
保存图形。该文件将用于绘制剖面图。
仿照南剖面图的绘制过程绘制，绘制北立面图（如图4-9所示）、 东立面图（如图4-10所示）、西立面图（如图4-11所示）。
4-9北立面图
4-10东立面图
4-11西立面图
