项目二 绘制建筑轴网平面图
2.1
任务描述

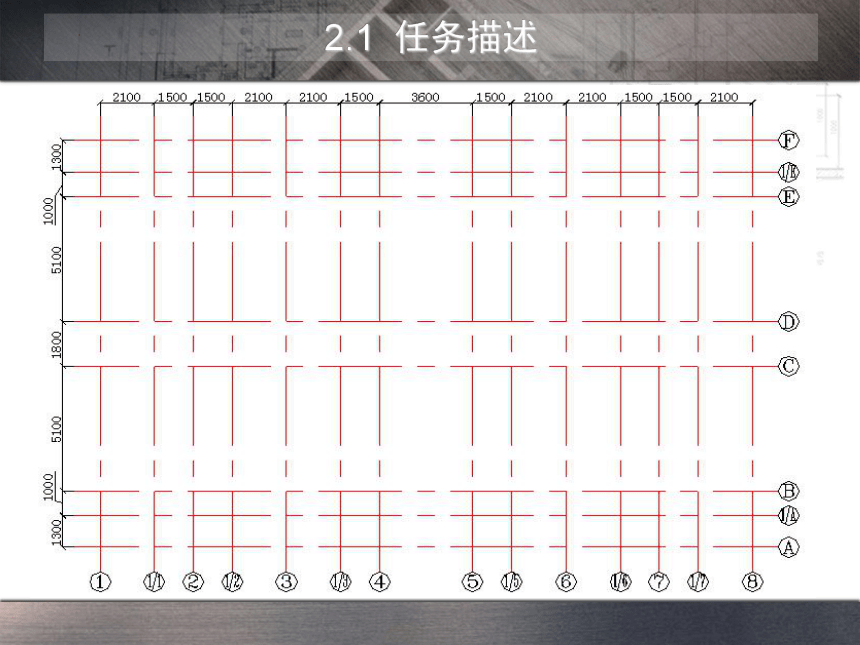

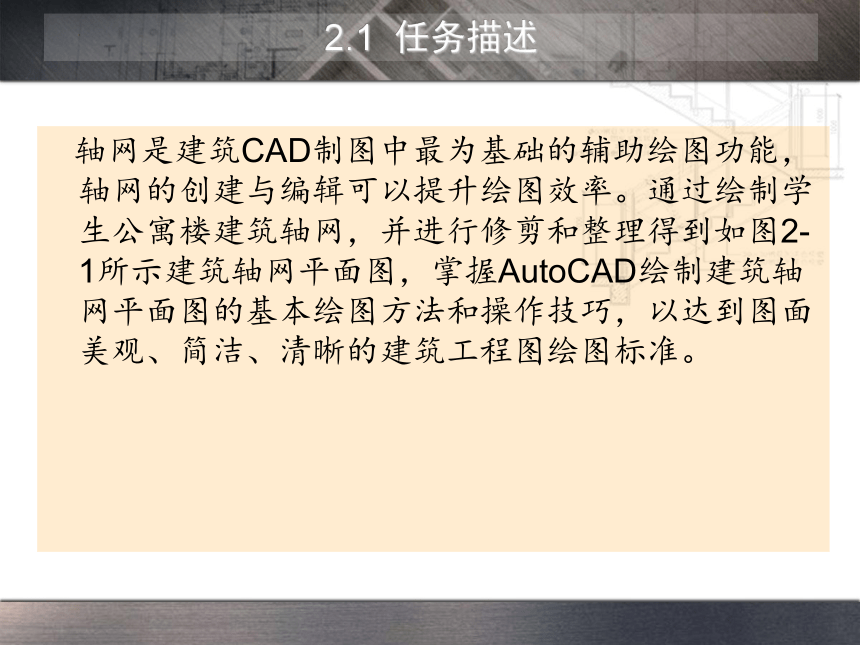

轴网是建筑CAD制图中最为基础的辅助绘图功能，轴网的创建与编辑可以提升绘图效率。通过绘制学生公寓楼建筑轴网，并进行修剪和整理得到如图2-1所示建筑轴网平面图，掌握AutoCAD绘制建筑轴网平面图的基本绘图方法和操作技巧，以达到图面美观、简洁、清晰的建筑工程图绘图标准。
2.1 任务描述
2.1 任务描述
2.2

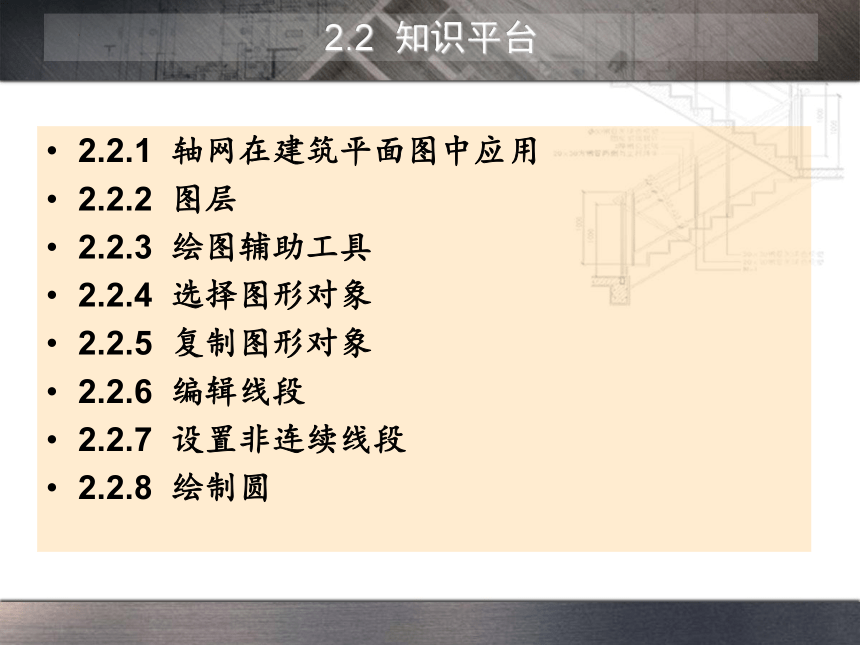

知识平台
2.2.1 轴网在建筑平面图中应用
2.2.2 图层
2.2.3 绘图辅助工具
2.2.4 选择图形对象
2.2.5 复制图形对象
2.2.6 编辑线段
2.2.7 设置非连续线段
2.2.8 绘制圆
2.2 知识平台

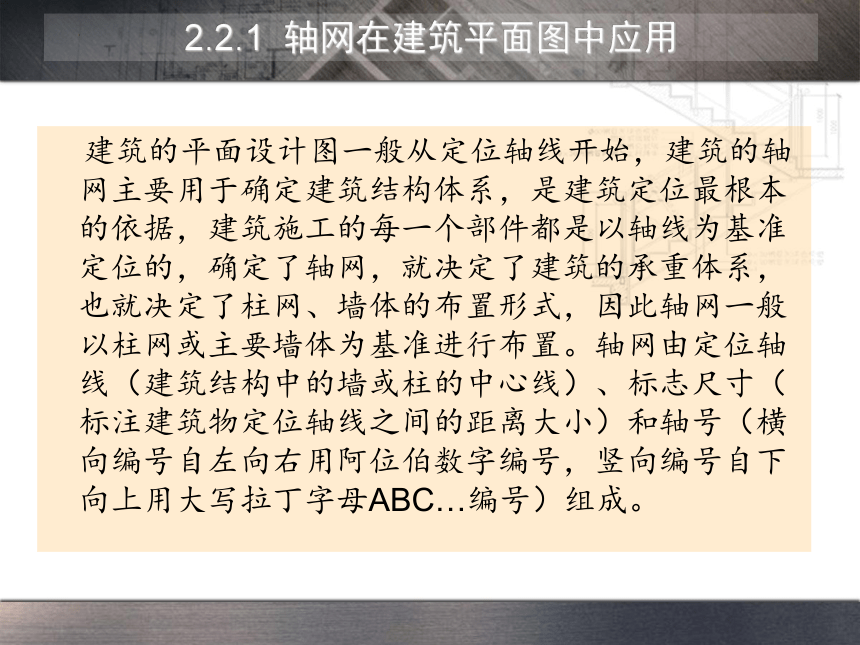

建筑的平面设计图一般从定位轴线开始，建筑的轴网主要用于确定建筑结构体系，是建筑定位最根本的依据，建筑施工的每一个部件都是以轴线为基准定位的，确定了轴网，就决定了建筑的承重体系，也就决定了柱网、墙体的布置形式，因此轴网一般以柱网或主要墙体为基准进行布置。轴网由定位轴线（建筑结构中的墙或柱的中心线）、标志尺寸（标注建筑物定位轴线之间的距离大小）和轴号（横向编号自左向右用阿位伯数字编号，竖向编号自下向上用大写拉丁字母ABC…编号）组成。
2.2.1 轴网在建筑平面图中应用

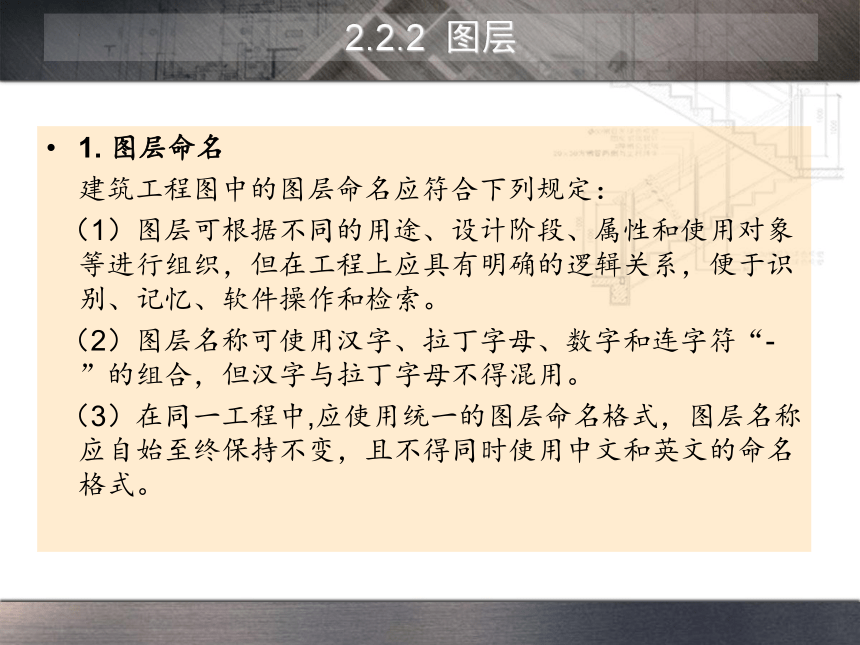

1. 图层命名
建筑工程图中的图层命名应符合下列规定：
（1）图层可根据不同的用途、设计阶段、属性和使用对象等进行组织，但在工程上应具有明确的逻辑关系，便于识别、记忆、软件操作和检索。
（2）图层名称可使用汉字、拉丁字母、数字和连字符“-”的组合，但汉字与拉丁字母不得混用。
（3）在同一工程中,应使用统一的图层命名格式，图层名称应自始至终保持不变，且不得同时使用中文和英文的命名格式。
2.2.2 图层
2. 创建图层

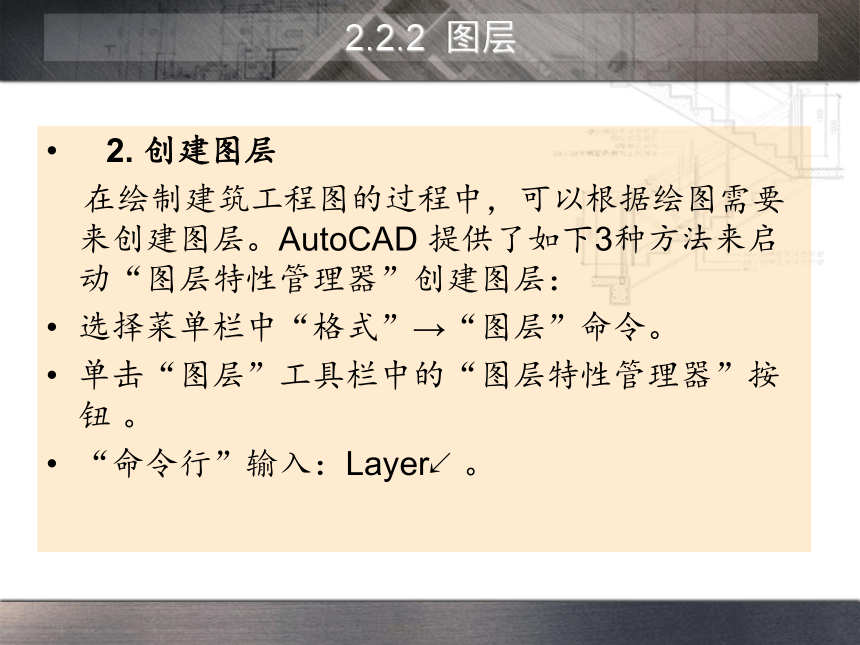

在绘制建筑工程图的过程中，可以根据绘图需要来创建图层。AutoCAD 提供了如下3种方法来启动“图层特性管理器”创建图层：
选择菜单栏中“格式”→“图层”命令。
单击“图层”工具栏中的“图层特性管理器”按钮 。
“命令行”输入：Layer↙。
2.2.2 图层

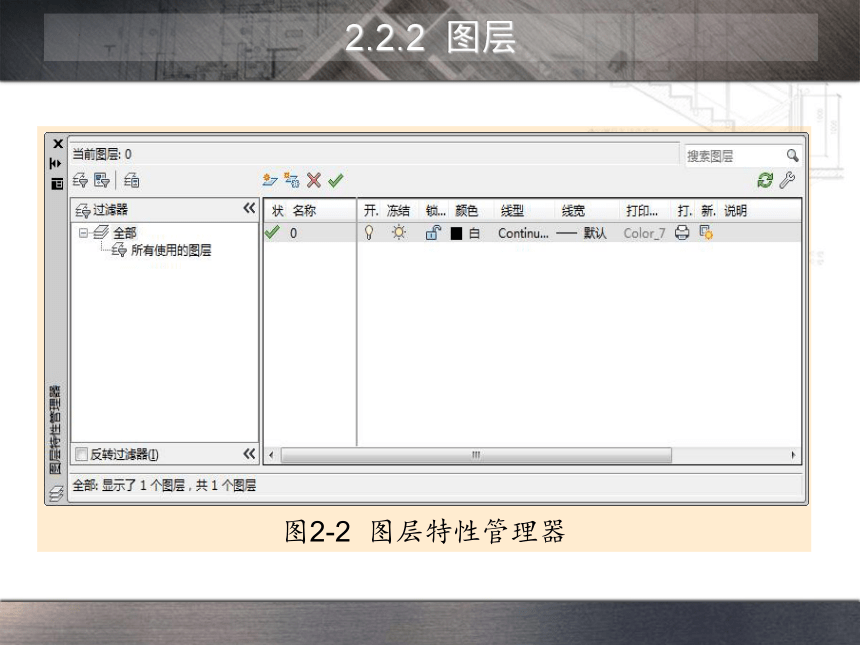

图2-2 图层特性管理器
图2-2 图层特性管理器
2.2.2 图层

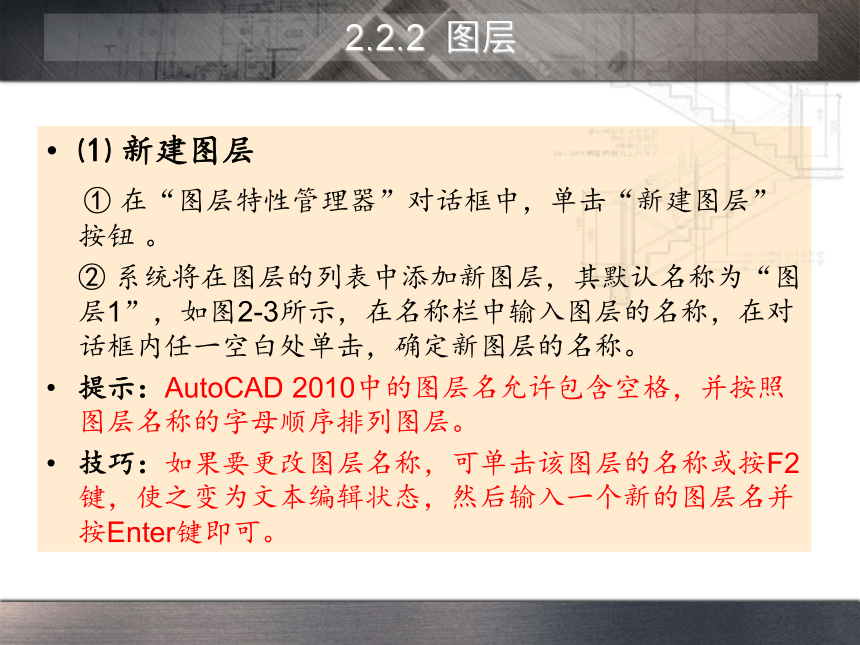

⑴ 新建图层
① 在“图层特性管理器”对话框中，单击“新建图层”按钮 。

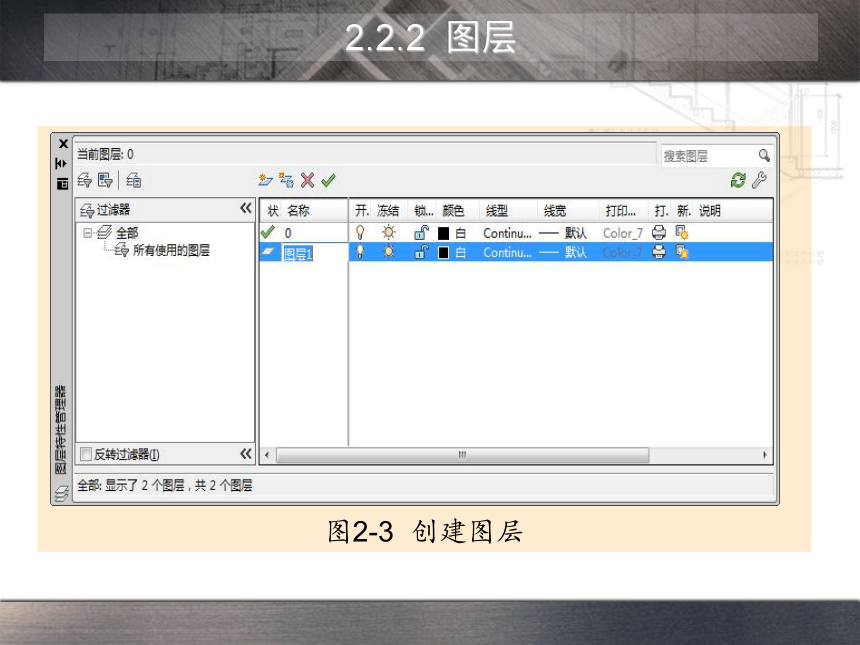

② 系统将在图层的列表中添加新图层，其默认名称为“图层1”，如图2-3所示，在名称栏中输入图层的名称，在对话框内任一空白处单击，确定新图层的名称。
提示：AutoCAD 2010中的图层名允许包含空格，并按照图层名称的字母顺序排列图层。
技巧：如果要更改图层名称，可单击该图层的名称或按F2键，使之变为文本编辑状态，然后输入一个新的图层名并按Enter键即可。
2.2.2 图层
图2-3 创建图层
2.2.2 图层
⑵ 设置图层颜色
图2-4 选择颜色对话框 图2-5 设置图层颜色
2.2.2 图层
⑶ 设置图层线型
图2-6 选择线型对话框 图2-7 加载或重载线型对话框
2.2.2 图层
图2-8 选择加载线型 图2-9 设置图层线型
2.2.2 图层
⑷ 设置图层线宽
图2-10 设置线宽对话框
2.2.2 图层
3. 删除图层
在绘制建筑工程图的过程中，为了减少图形所占文件空间，可以删除不使用的图层。
单击“图层工具栏”中的“图层特性管理器”按钮 ，弹出 对话框。
在 对话框中，选择要删除的图层，单击“删除图层”按钮 ，可将图层删除。
提示：AutoCAD默认的“0”图层，包含图层对象的层。当前图层以及使用外部参照的图层是不能被删除的。
2.2.2 图层
4. 控制图层显示状态
⑴ 打开/关闭图层
⑵ 冻结/解冻图层 提示：当前图层是不可以被冻结的。
⑶ 锁定/解锁图层
提示：被锁定的图层是可见的，用户可以查看、捕捉锁定图层上的对象，还右在锁定图层上绘制新的图形对象。
⑷ 打印/不打印图层
提示：图层的不打印设置只对图形中可见的图层（即图层是打开的并且是解冻的）有效。若图层设为可打印但该层是冻结的可关闭的，AutoCAD将不打印该图层。
2.2.2 图层
5. 图层有效使用
(1)修改当前图层
⑵ 修改图层状态
⑶ 修改图形对象所在的图层
2.2.2 图层
AutoCAD状态栏集中了绘图辅助工具，包括各项功能如图2-12所示，在绘制比较复杂的图形时，可以精确指定点的位置。
图2-12 状态栏辅助功能
2.2.3 绘图辅助工具
系统定义了专门的功能键或组合键如表2-1，用户可以通过鼠标单击相应按钮、按功能键、按组合键来设置辅助工具的开关状态。
2.2.3 绘图辅助工具
在任一辅助功能按钮上单击右键，单击 打开 对话框，如图2-13所示，或单击菜单“工具→草图设置”命令，都可以设置其相关的参数和选项。
2.2.3 绘图辅助工具
1. 点选对象
选择单个对象的方法叫做点选。点选对象是最简单、最常用的一种选择对象方式。利用十字光标单击选择图形对象，被选中的对象以带有夹点的虚线显示，按住Shift键连续单击不同的对象则可同时选择多个对象。如图1-14所示为连续单击选择圆形和正方形的效果。
2.2.3 绘图辅助工具
2. 框选对象
⑴ 左框选
将十字光标移到图形对象的左侧，按住鼠标左键不放向右侧拖动，释放鼠标后，被淡蓝色选择框完全包围的图形对象将被选择，如图2-15所示。
2.2.3 绘图辅助工具
⑵ 右框选
与左框选方向相反，将十字光标移到图形对象的右侧，按住鼠标左键不放向左侧拖动，释放鼠标后，与淡绿色选择框相交及完全包围的图形对象都可以被选择，如图2-16所示。
2.2.3 绘图辅助工具
3. 执行编辑命令过程中选择图形对象
⑴ 窗口方式（W）
⑵ 窗交方式（C）
⑶ 多边形窗口方式（WP）
⑷　多边形窗交方式（CP）
⑸　围栏方式（F）
2.2.4 选择图形对象
4. 快速选择对象
单击菜单栏中“工具→快速选择”命令。
单击右键：弹出快捷菜单，选择“快速选择”。
“命令行”输入：Qselect↙。
2.2.4 选择图形对象
1. 复制对象
在绘图过程中，用户经常会遇到重复绘制一个相同的图形对象的情况，在AutoCAD中，不但可以在当前工作的图形中复制对象，而且允许在打开的不同图形文件之间进行复制。启动复制命令有以下三种方法。
单击菜单栏中“修改→复制”命令。
单击“修改工具栏”中的“复制”按钮 。
“命令行”输入：Copy（快捷键命令Co）↙。
2.2.5 复制图形对象
⑴ 使用单一复制命令，完成窗户1复制到窗户2的图形，如图2-18所示的图形。
2.2.5 复制图形对象
⑵ 使用多重复制命令，完成窗户1复制成多个窗户
2、3、4图形，如图2-19所示。
2.2.5 复制图形对象
2. 镜像对象
单击菜单栏中“修改→镜像”命令。
单击“修改工具栏”中的“镜像”按钮 。
“命令行”输入：Mirror（快捷键命令Mi）↙。
完成一个窗户的对称窗户图形，如图2-20所示。
2.2.5 复制图形对象
3. 阵列对象
阵列命令是按矩形或环形方式复制多个相同图形对象。对于矩形阵列，用户需要指定行和列的数目、行或列之间的距离以及阵列的旋转角度；对于环形阵列，用户需要指定复制对象的数目以及对象是否旋转。启动阵列命令有以下三种方法。
单击菜单栏中“修改→阵列”命令。
单击“修改工具栏”中的“阵列”按钮 。
“命令行”输入：Array（快捷键命令Ar）↙。
2.2.5 复制图形对象
⑴ 完成源对象窗户1的矩形阵列图形，如图2-21所示。
2.2.5 复制图形对象
2.2.5 复制图形对象
(2)完成源对象圆B的环形阵列图形，如图2-23所示。
2.2.5 复制图形对象
1. 删除线段
利用删除命令，用户可以删除那些多余无用的图形对象，启动删除命令有以下三种方法。
单击菜单栏中“修改→删除”命令。
单击“修改工具栏”中的“删除”按钮 。
“命令行”输入：Erase（快捷键命令E）↙。
技巧：最直接的删除对象方法是选择对象后按Delete键。
2.2.6 编辑线段
1. 删除线段
单击菜单栏中“修改→删除”命令。
单击“修改工具栏”中的“删除”按钮 。
“命令行”输入：Erase（快捷键命令E）↙。
技巧：最直接的删除对象方法是选择对象后按Delete键。
删除如图2-25所示矩形内的直线A和B。
2.2.6 编辑线段
2. 延伸对象
单击菜单栏中“修改→延伸”命令。
单击“修改工具栏”中的“延伸”按钮 。
“命令行”输入：Extend（快捷键命令Ex）↙。
⑴ 将线段A延伸到线段B的图形。如图2-26所示
⑵ 若线段A延伸后并不与线段B的图形相交，而是与线段B的延长线相交，如图2-27所示。
图2-26 延伸直接相交线段 图2-27 延伸不直接相交线段
2.2.6 编辑线段
1. 设置线型的全局比例因子
单击菜单栏中“格式→线型”命令。
单击“特性工具栏”中的“线型控制”列表框 按钮。
“命令行”输入：Ltscale（快捷键命令Lts）↙。
2.2.7 设置非连续线段
将建筑轴线A的全局线型比例因子增加后，得到如图2-29所示建筑轴线B，将线段A延伸到线段B的图形。
提示：设置全局线型比例因子时，线型比例因子不能为“0”。当系统变量Ltscale的值增加时，非连续线的短横线及空格加长，反之则缩短。
2.2.7 设置非连续线段
2. 设置当前对象的线型比例因子
⑴ 利用“线型管理器”对话框
⑵ 利用“特性管理器”对话框
2.2.7 设置非连续线段
AutoCAD提供了6种绘制圆的方法，如图2-31所示，其中默认的方法是通过确定圆心和半径来绘制圆。用户可以根据图形的特点，采用不同的方法进行绘制。启动绘制圆命令有以下三种方法。
单击菜单栏中“绘图→圆”命令。
单击“绘图工具栏”中的“圆”按钮 。
“命令行”输入：Circle（快捷键命令C）↙。
2.2.8 绘制圆
⑴ 【圆心、半径（R）】：此命令通过指定圆心位置和半径值来画圆。
⑵ 【圆心、直径（D）两点（2）】：此命令通过指定圆心位置和直径值来画圆。
⑶ 【两点（2）】：此命令通过指定圆周上两点来画圆。
⑷ 【三点（3）】：此命令通过指定圆周上三点来画圆。
⑸ 【相切、相切、半径（T）】：此命令通过指定两个相切对象，后指定半径值的方法来画圆。
⑹ 【相切、相切、相切（A）】：此命令通过指定三个相切对象的方法来画圆。
2.2.8 绘制圆
2.3
任务实施
1. 绘制建筑轴网平面图的内容
2. 建筑轴网平面图的绘制要求
⑴ 绘图单位
⑵ 绘图界限
⑶ 定位轴线
⑷ 定位轴线圈及标注编号
⑸ 文字样式
3. 建筑轴网平面图的绘图步骤
⑴ 创建图层。
⑵ 创建“轴线编号”文字样式。
⑶ 绘制定位轴线。
⑷ 绘制定位轴线圈及标注编号。
⑸ 完成图形并保存文件。
2.3.1 绘制建筑轴网平面图基本要求
1. 设置绘图环境
⑴ 新建图形文件命令:new↙
打开“选择样板”对话框，选择acadiso.dwt国际毫米单位空白图形文件，单击“打开”按钮，完成新建图形文件。
⑵ 设置绘图单位
⑶ 设置绘图界限
命令:limits↙
指定左下角点（0，0），指定右下角点（70000，50000）。
命令:z↙
输入a↙，选择“全部”选项缩放窗口，将所设置的绘图界限设全部呈现在显示器工作界面。
1.3.2 绘制A3标准图纸幅面
⑷ 创建图层
命令:la↙
在弹出的“图层特性管理器”对话框中，创建“建筑-轴线”图层、“建筑-轴线-编号”图层，两个图层的相应颜色、线型和线宽如图所示。
2.3.2 绘制A3标准图纸幅面
2. 创建轴圈编号文字样式
命令:st↙
在弹出的“文字样式”对话框中 , 新建“轴线编号”样式，字体名 ，单击“应用”按钮，并“置为当前”，关闭文字样式对话框。
2.3.2 绘制A3标准图纸幅面
3. 绘制定位轴线
⑴ 绘制水平定位轴线
在本任务的建筑轴网平面图中，有6条横向水平定位轴线（附加定位轴线2条），它们之间的距离分别是1300mm、1000mm、5100mm、1800mm、5100mm、1000mm、1300mm。
① 在“图层工具栏”的“图层控制”下拉列表框中选择“建筑-轴线”图层，单击 按钮，置为当前图层。
② 绘制水平定位轴线A轴
③ 调整线型比例
提示：在复制图线时，如果按F8键打开正交状态，那么直接沿光标的水平或垂直方向输入距离1300，否则就必须输入相对坐标值@1300。
2.3.2 绘制A3标准图纸幅面
2.3.2 绘制A3标准图纸幅面
⑵ 绘制垂直定位轴线
在本任务的建筑轴网平面图中，有8条纵向垂直定位轴线（附加定位轴线6条），它们之间的距离分别都是3600mm（附加定位轴线距离分别是2100mm、1500mm），如图2-1标注所示。
① 绘制垂直定位轴线①轴
② 偏移复制垂直定位轴线
2.3.2 绘制A3标准图纸幅面
③ 绘制附加垂直定位轴线
绘制8条主轴线中间的6根分轴线，是建筑工程图的内墙轴线。
2.3.2 绘制A3标准图纸幅面
4. 绘制定位轴线圈并标注编号
执行绘圆命令来绘制轴线圈，先绘制一个直径为800mm的圆 , 然后再执行单行文本命令 ,在轴线圈里输入标注数字。
⑴ 选择“建筑-轴线-编号”图层
⑵ 绘制轴线圈
⑶ 标注轴线编号
提示：在标轴线编号时，将图
形局部放大可以精确捕捉点的
位置，绘制好后再返回原来的
视图。
2.3.2 绘制A3标准图纸幅面
⑷ 复制全部轴线圈及标注编号
按F3键打开对象捕捉状态，通过端点及象限点的捕捉，将已经绘出的轴线圈及标注编号进行多重复制。捕捉轴线圈最左边的象限点 ,完成A～F轴线右侧轴圈及标注编号复制。如图2-44所示图形。
2.3.2 绘制A3标准图纸幅面
① 定位轴线编号修改：在轴线编号上双击，数字亮显，直接输入标注数字。如图2-45所示。
② 附加定位轴线修改：在轴线编号上双击，数字亮显，直接输入标注数字，如输入附加定位轴线1/1，显示的是超出轴线圈文字 ，修改方法如下：
2.3.2 绘制A3标准图纸幅面
5.保存文件
命令: save↙
将完成的图形以“建筑轴网平面图”为文件名保存，退出AutoCAD。
提示：附加定位轴线的编号 , 应以分数形式表示，并应符合规定：两根轴线的附加定位轴线，应以分母表示前一轴线的编号 ,分子表示附加轴线的编号，用阿拉伯数字顺序编写。
2.3.2 绘制A3标准图纸幅面
2.3.2 绘制A3标准图纸幅面
2.4
技能拓展
2.4.1 绘制住宅公寓楼建筑轴网平面图
绘制如图2-46所示住宅公寓楼建筑轴网平面图。
绘制A3立式标准图纸幅面
