项目 5建筑剖面图的绘制

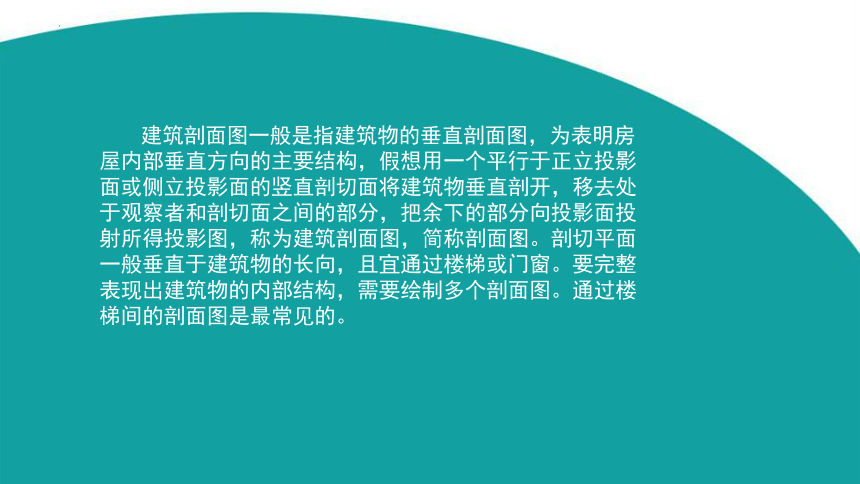

建筑剖面图一般是指建筑物的垂直剖面图，为表明房屋内部垂直方向的主要结构，假想用一个平行于正立投影面或侧立投影面的竖直剖切面将建筑物垂直剖开，移去处于观察者和剖切面之间的部分，把余下的部分向投影面投射所得投影图，称为建筑剖面图，简称剖面图。剖切平面一般垂直于建筑物的长向，且宜通过楼梯或门窗。要完整表现出建筑物的内部结构，需要绘制多个剖面图。通过楼梯间的剖面图是最常见的。
任务5.1 认识建筑剖面图

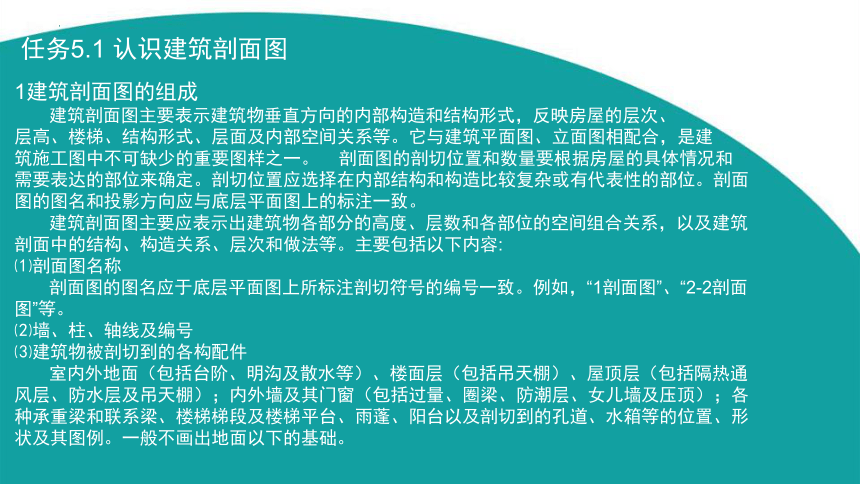

1建筑剖面图的组成
建筑剖面图主要表示建筑物垂直方向的内部构造和结构形式，反映房屋的层次、
层高、楼梯、结构形式、层面及内部空间关系等。它与建筑平面图、立面图相配合，是建
筑施工图中不可缺少的重要图样之一。 剖面图的剖切位置和数量要根据房屋的具体情况和
需要表达的部位来确定。剖切位置应选择在内部结构和构造比较复杂或有代表性的部位。剖面图的图名和投影方向应与底层平面图上的标注一致。
建筑剖面图主要应表示出建筑物各部分的高度、层数和各部位的空间组合关系，以及建筑剖面中的结构、构造关系、层次和做法等。主要包括以下内容:
⑴剖面图名称
剖面图的图名应于底层平面图上所标注剖切符号的编号一致。例如，“1剖面图”、“2-2剖面图”等。
⑵墙、柱、轴线及编号
⑶建筑物被剖切到的各构配件
室内外地面（包括台阶、明沟及散水等）、楼面层（包括吊天棚）、屋顶层（包括隔热通风层、防水层及吊天棚）；内外墙及其门窗（包括过量、圈梁、防潮层、女儿墙及压顶）；各种承重梁和联系梁、楼梯梯段及楼梯平台、雨蓬、阳台以及剖切到的孔道、水箱等的位置、形状及其图例。一般不画出地面以下的基础。
⑷建筑物未被剖切到的各构配件
未剖切到的可见部分，如看到的墙面及其凹凸轮廓、梁、柱、阳台、雨蓬、门、窗、踢脚、勒脚、台阶（包括平台踏步）、雨水管、以及看到的楼梯段（包括栏杆、扶手）和各种装饰等的位置和形状。
⑸竖直方向的线性尺寸和标高
线性尺寸主要有外部尺寸：门窗洞口的高度；内部尺寸：隔断，洞口、平台等的高度。标高应包含底层地面标高，各层楼面、楼梯平台、屋面板、屋面檐口，室外地面等。

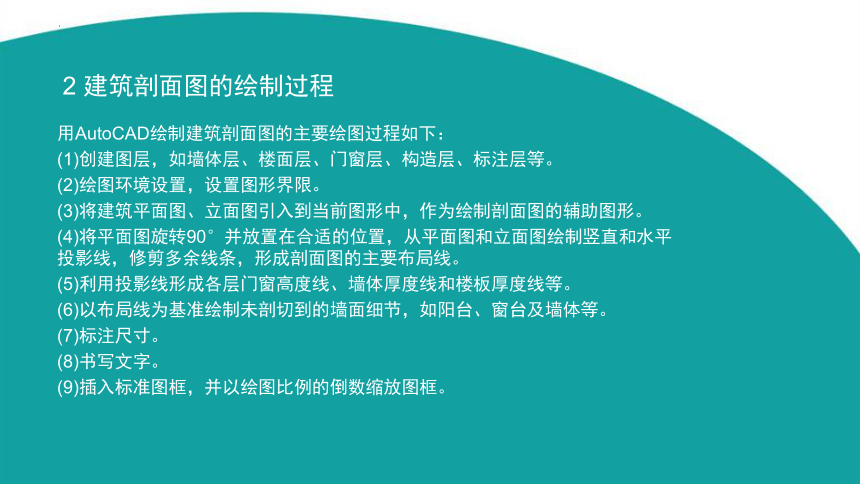

2 建筑剖面图的绘制过程
用AutoCAD绘制建筑剖面图的主要绘图过程如下：
(1)创建图层，如墙体层、楼面层、门窗层、构造层、标注层等。
(2)绘图环境设置，设置图形界限。
(3)将建筑平面图、立面图引入到当前图形中，作为绘制剖面图的辅助图形。
(4)将平面图旋转90°并放置在合适的位置，从平面图和立面图绘制竖直和水平 投影线，修剪多余线条，形成剖面图的主要布局线。
(5)利用投影线形成各层门窗高度线、墙体厚度线和楼板厚度线等。
(6)以布局线为基准绘制未剖切到的墙面细节，如阳台、窗台及墙体等。
(7)标注尺寸。
(8)书写文字。
(9)插入标准图框，并以绘图比例的倒数缩放图框。

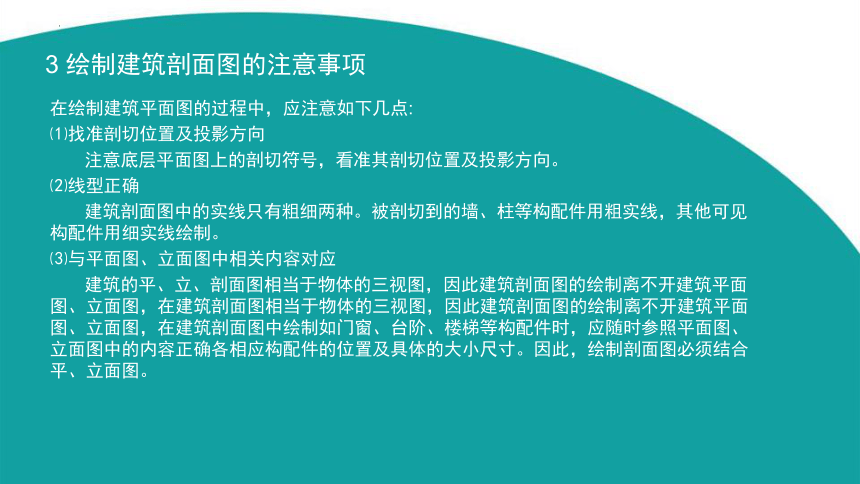

3 绘制建筑剖面图的注意事项
在绘制建筑平面图的过程中，应注意如下几点:
⑴找准剖切位置及投影方向
注意底层平面图上的剖切符号，看准其剖切位置及投影方向。
⑵线型正确
建筑剖面图中的实线只有粗细两种。被剖切到的墙、柱等构配件用粗实线，其他可见构配件用细实线绘制。
⑶与平面图、立面图中相关内容对应
建筑的平、立、剖面图相当于物体的三视图，因此建筑剖面图的绘制离不开建筑平面图、立面图，在建筑剖面图相当于物体的三视图，因此建筑剖面图的绘制离不开建筑平面图、立面图，在建筑剖面图中绘制如门窗、台阶、楼梯等构配件时，应随时参照平面图、立面图中的内容正确各相应构配件的位置及具体的大小尺寸。因此，绘制剖面图必须结合平、立面图。
任务5.2 绘制剖面图

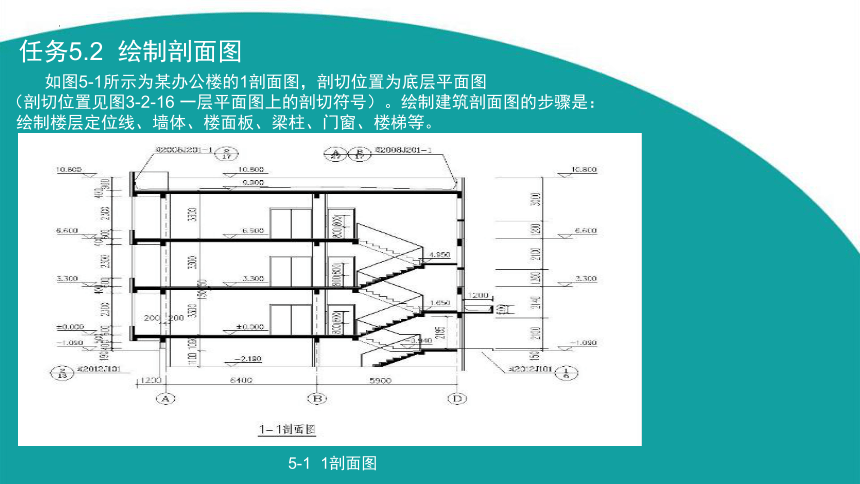

如图5-1所示为某办公楼的1剖面图，剖切位置为底层平面图
（剖切位置见图3-2-16 一层平面图上的剖切符号）。绘制建筑剖面图的步骤是：
绘制楼层定位线、墙体、楼面板、梁柱、门窗、楼梯等。
5-1 1剖面图
1绘图环境绘制
设置图形界限42 000×297 000 (A3×100)；设置总体线型比例因子为1：100；创建以下图层（见表4-1），当创建不同的对象时，应切换到相应的图层。
图层名称 颜色 线型 线宽
轴线 红色 CENTERX2 默认
构造 白色 Continuous 0.7mm
地坪 白色 Continuous 默认
轮廓 白色 Continuous
门窗 黄色 Continuous 默认
楼梯 221 Continuous 默认
标注 绿色 Continuous 默认
台阶 黄色 Continuous 默认
文字 白色 Continuous 默认
表5.1立面层的图层
2确定定位轴线
绘制定位辅助线。可将平面图、立面图作为绘制剖面图的辅助图形。将平面图旋转90°，并布置在合适的位置，从平面图、立面图绘制竖直及水平投影线，形成剖面图的主要特征，然后绘制剖面图各部分细节，如图5-2所示。
5-2 绘制投影线
3绘制墙体
从平面图绘制竖直投影线，投影墙体，如图5-3所示。
5-3 墙体投影
4绘制楼板，形成门窗洞口
从立面图绘制水平投影线，再用Offset（偏移）、Trim（修剪）等命令形成楼板、窗洞及檐口，并填充，如图5-4所示。
5-4 绘制楼板、门窗洞口
5绘制楼梯
剖面图中，楼梯剖面是最常见的，也是绘制时最复杂的。在项目绘制的剖面图中，楼梯共有两种样式：地下一层楼梯；一、二、三层楼梯；对二三层的楼梯，可只画出二层的，然后利用复制命令将绘制好的二层楼梯复制到第三层。一般情况下，如果很多相邻层楼梯的样式完全相同，则只需画其中一层的，然后用阵列命令复制出其他层的楼梯。
绘制楼梯的具体步骤参照任务2：12，绘制结果如图5-5。
5-5 绘制楼梯
6绘制窗户、门、柱及其他细节
5-6 绘制门窗、门、柱等
如图5-6所示。
7其他构件绘制
5-7 2-2剖面图
(1)标注尺寸及文字说明。
(2)绘制A3图框，用Scale命令缩放图框，缩放比例为100，然后将剖面图布置在图框中。
(3)保存图形。文件名为1剖面图。
1剖面图绘制完毕。仿照1剖面图的绘制过程绘制2-2剖面图（如图5-7所示）、3-3剖面图（如图5-8所示））。
5-8 3-3剖面图
