项目8 柱平面配筋图的绘制

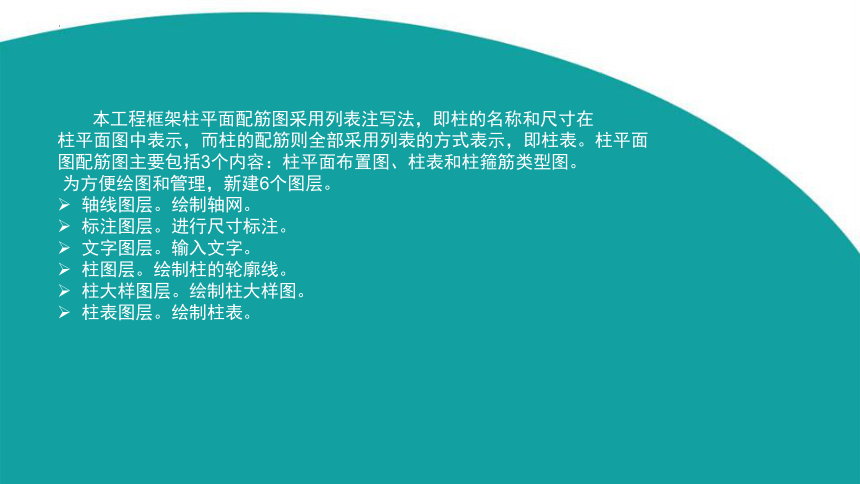

本工程框架柱平面配筋图采用列表注写法，即柱的名称和尺寸在
柱平面图中表示，而柱的配筋则全部采用列表的方式表示，即柱表。柱平面
图配筋图主要包括3个内容：柱平面布置图、柱表和柱箍筋类型图。
为方便绘图和管理，新建6个图层。
轴线图层。绘制轴网。
标注图层。进行尺寸标注。
文字图层。输入文字。
柱图层。绘制柱的轮廓线。
柱大样图层。绘制柱大样图。
柱表图层。绘制柱表。
任务8.1 柱平面图的绘制
由于之前已经绘制过桩基础平面布置图，打开之前创建的基础轴网样板
文件，打开方为：执行菜单命令“文件”→“新建”，打开“选择样板文件”对
话框，找到之前保存的“轴网样板”文件，打开后如图8-1所示。

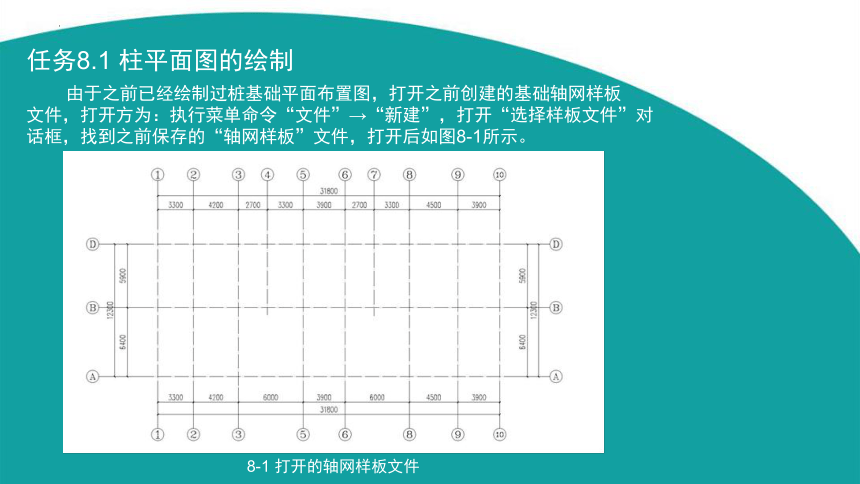

8-1 打开的轴网样板文件
本工程中柱的类型有KZ-1、KZ-2、KZ-3、KZ-4、KZ-5、
KZ-6、KZ-7、KZ-8，绘制方法都相同，这里以KZ-1为例介绍柱
施工图的绘制方法。
KZ-1的绘制包括柱平面、引线、名称、标注的绘制。柱的绘制步骤如下：
(1)柱的轮廓采用矩形命令绘制。
(2)用直线命令绘制引线。
(3)用单行文字输入名称KZ-1。
(4)采用之前创建的标注样式进行尺寸标注。
绘制完成的KZ-1如图8-2所示。
(5)按照KZ-1的绘制方法绘制KZ-2、KZ-3、
KZ-4、KZ-5、KZ-6、KZ-7、KZ-8，利用
移动和复制操作，完成柱网。
(6)用多行文字输入图名和比例。
完成后的柱平面布置图如图8-3所示。

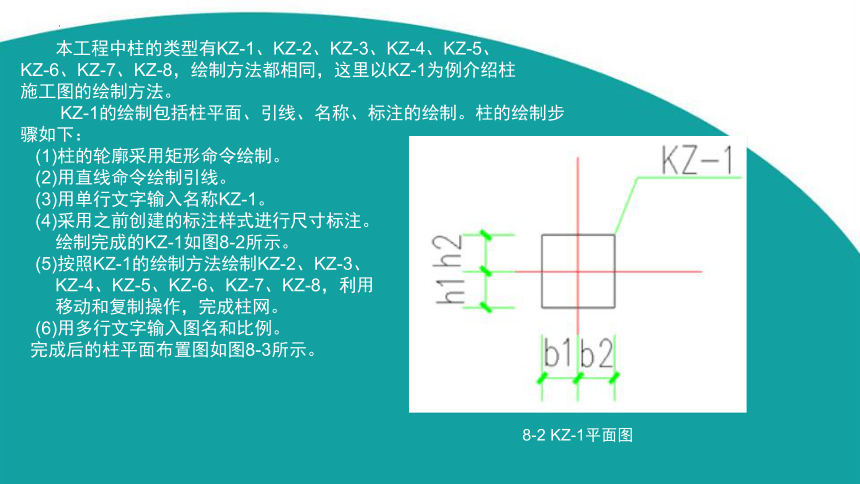

8-2 KZ-1平面图

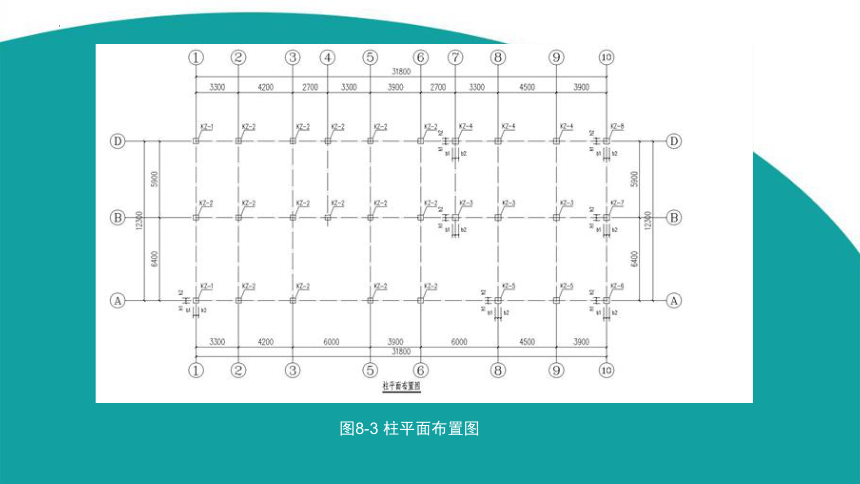

图8-3 柱平面布置图

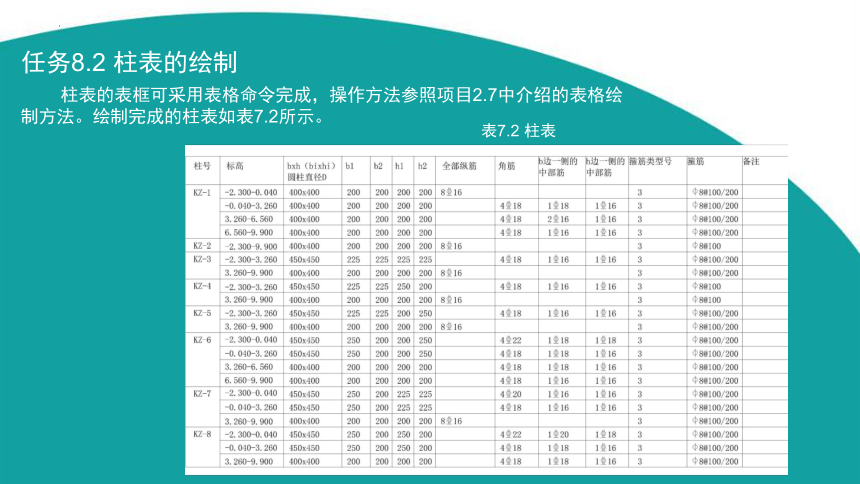

任务8.2 柱表的绘制
柱表的表框可采用表格命令完成，操作方法参照项目2.7中介绍的表格绘
制方法。绘制完成的柱表如表7.2所示。
表7.2 柱表
任务8.3 柱箍筋类型图
当柱箍筋比较复杂时，除了在柱表中列出箍筋的配筋方式，还应该单独
绘制柱箍筋大样，因为配筋方式相同的箍筋也有不同的构造。本框架柱的箍筋类
型有五个，如图8-4所示。

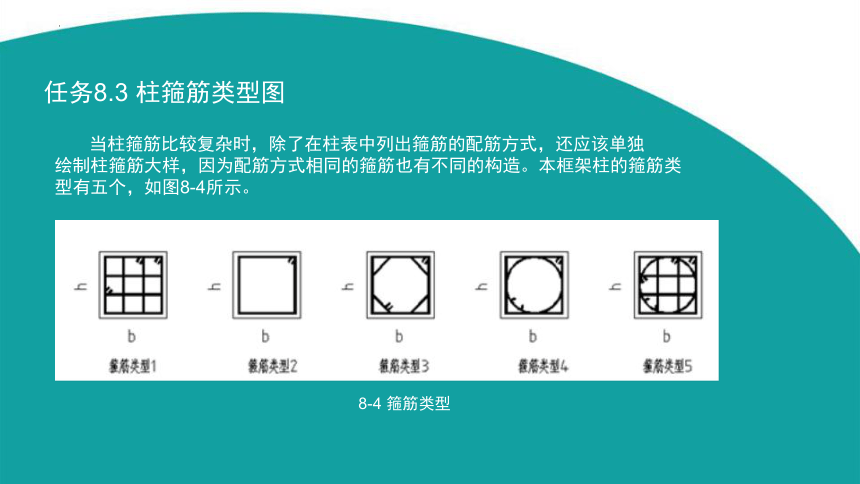

8-4 箍筋类型
以箍筋类型1为例，介绍其绘制方法如下：
（1）用矩形命令绘制@400*400的矩形，绘制柱轮廓，如图8-5(1)所示。
（2）利用偏移命令，完成最外围的矩形箍筋，并加粗，如图8-5(2)所示。
（3）利用定数等分点，将箍筋的每一条边等分成三等份，利用直线命令完成
中间的各肢箍筋，并加粗，如图8-5(3)所示。
（4）利用直线命令绘制箍筋的弯钩，倾斜角度为45度，如图8-5(4)所示。
8-5箍筋类型1的绘制过程
项目9 梁配筋平面图的绘制
梁平面图包括轴网（包括柱网在内）、梁轮廓线和图中文字。
梁平法施工图是在梁平面布置图上采用平法注写方式或截面注写方法表
达梁的截面形状、尺寸、配筋等信息的方法。3.260米梁配筋平面图的绘制
方法如下。
任务9.1 梁轴网的绘制
由于柱是梁的支座，梁的原位标注的钢筋将在柱负筋标注，故可以将柱平面图复制过来，删除柱名和标注，保留轴网和柱网，并添加辅助轴线和标注完成梁的轴网。如图9-1所示。
图9-1梁的轴网
任务9.2 梁轮廓线的绘制
用多线命令完成梁的轮廓线
1 绘制四周的边梁
利用ML线绘制边梁
设置多线样式，建立新的多线样式，名为200，置为当前。具体步骤参照项目2.11中多线的设置。
绘制多线，命令如下：
命令: ml MLINE
当前设置: 对正 = 下，比例 = 1.00，样式 = 200
指定起点或 [对正(J)/比例(S)/样式(ST)]:
图9-2边梁的绘制
2 绘制其他梁
采用绘制边梁同样的方法将所有梁的轮廓线完成后，将交点处进行修剪，如图9-3所示所示。
图9-3完成后的梁平面图
任务9.3 梁的配筋平面注写法
平面注写方式是指在梁平面布置图上分别在不同编号的梁中各选一根梁，
在其上注写截面尺寸和配筋具体数值的方式。平面注写包括集中标注、原位标注。
1 集中标注
(1)梁编号
梁编号为必注值，编号方法如图表8-1所示。表中XXA为一端悬挑，XXB为两端悬挑，悬挑不计入跨数。
梁类型 代号 序号 跨数及是否带有悬挑
楼层框架梁 KL XX (XX)、（XXA）或（XXB）
屋面框架梁 WKL XX
框支梁 KZL XX
非框架梁 L XX
悬挑梁 XL XX
井字梁 JZL XX
表9-1梁编号
（2）梁截面尺寸
梁截面尺寸为必注值，用b×h表示。悬挑梁根部和端部的高度不相同时，
用斜线分隔根部与端部高度，用b×h1/h2表示。加腋梁用b×h Yc1×c2表示，
c1为腋长，c2为腋高。
（3）梁箍筋值为必注值，包括箍筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与非加密区的不同间距及肢数需用“/”分开，箍筋肢数应写在括号里。
（4）梁上部通长筋和架立筋配置
此项为必注值，当同排纵筋中既有通长筋又有架立筋时，应用“+”将通长筋（角部纵筋写在加号前）和架立筋（写在加号后面括号内）相连。当梁的上部纵筋和下部纵筋均为通长筋时，一般是在集中标注中用“；”将上部通长筋和相连，即：上部通长筋；下部通常筋。
（5）梁侧面纵向钢筋
此项为必注值，当梁腹板高度hw≥450mm时，应该注写构造钢筋，用G打头，连续注写配置在梁两个侧面的总筋，且对称配置。当梁需配置受扭钢筋时，用N打头，连续注写配置在梁两个侧面的总筋，且对称配置。
（6）梁顶面标高高差
此项为选注值。梁顶面标高高差是指相对于结构层楼面标高的高差值。
有高差时，将高差写入括号内，无高差时不注。
以KL6为例，进行集中标注。 在梁的轮廓线中，绘制一条垂直的直线，用多行文字输入集中标注的文字，9-4所示。
图9-4 KL6集中标注
2 原位标注
（1）梁支座上部纵筋
当上部纵筋多于1排时，用“/”将各排纵筋自上而下分开；当同排纵筋有两种直径时，用“+”将两种直径纵筋相连，角部纵筋写在前面。当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值。
（2）梁下部纵筋
当下部纵筋多于1排时，用“/”将各排纵筋自上而下分开；当同排纵筋有两种直径时，用“+”将两种直径纵筋相连，角筋写在前面。当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号内。
（3）附加箍筋和吊筋
附加箍筋和吊筋将直接画在平面图的主梁上
图9-5为KL6的原位标。
按照上述方法依次完成所有的集中标注和原位标注，从而完成梁的平面配筋图，如图9-6所示。
图9-5 KL6原位标注
图9-6 梁平面配筋图
