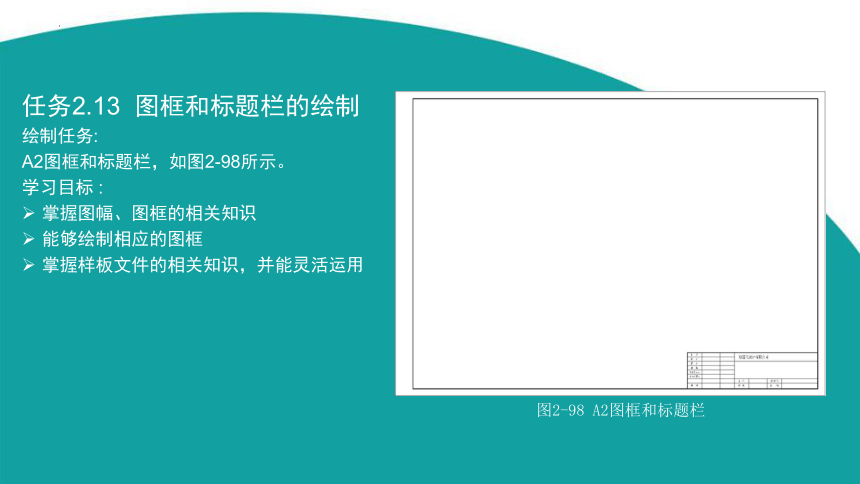

项目2 基本图形的绘制
任务2.13 图框和标题栏的绘制
绘制任务:
A2图框和标题栏，如图2-98所示。
学习目标 :
掌握图幅、图框的相关知识
能够绘制相应的图框
掌握样板文件的相关知识，并能灵活运用
图2-98 A2图框和标题栏

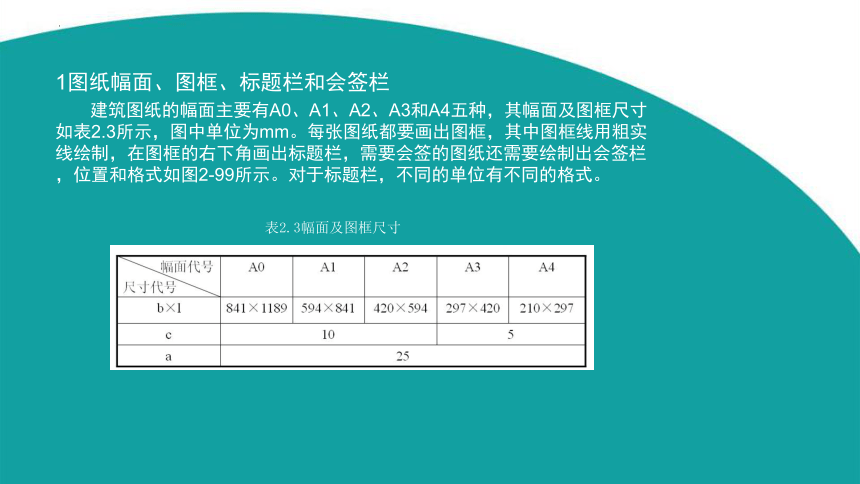

1图纸幅面、图框、标题栏和会签栏
建筑图纸的幅面主要有A0、A1、A2、A3和A4五种，其幅面及图框尺寸如表2.3所示，图中单位为mm。每张图纸都要画出图框，其中图框线用粗实线绘制，在图框的右下角画出标题栏，需要会签的图纸还需要绘制出会签栏，位置和格式如图2-99所示。对于标题栏，不同的单位有不同的格式。
表2.3幅面及图框尺寸

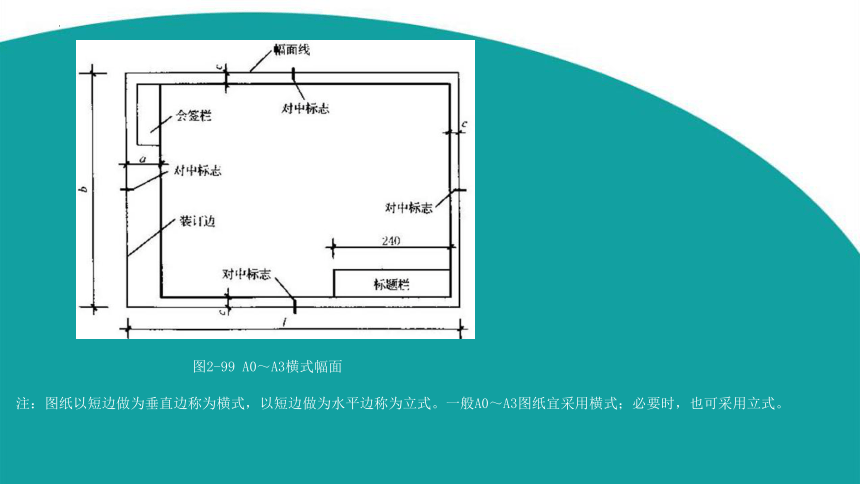

图2-99 A0～A3横式幅面
注：图纸以短边做为垂直边称为横式，以短边做为水平边称为立式。一般A0～A3图纸宜采用横式；必要时，也可采用立式。

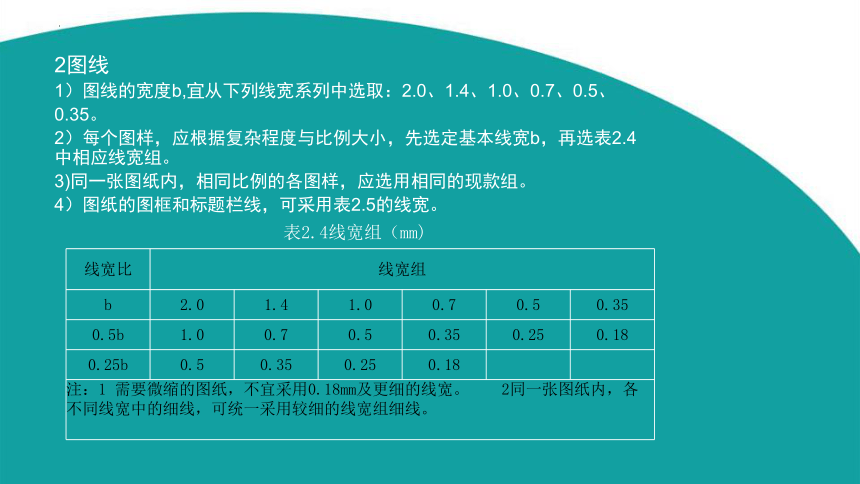

2图线
1）图线的宽度b,宜从下列线宽系列中选取：2.0、1.4、1.0、0.7、0.5、
0.35。
2）每个图样，应根据复杂程度与比例大小，先选定基本线宽b，再选表2.4中相应线宽组。
3)同一张图纸内，相同比例的各图样，应选用相同的现款组。
4）图纸的图框和标题栏线，可采用表2.5的线宽。
表2.4线宽组（mm)
线宽比 线宽组
b 2.0 1.4 1.0 0.7 0.5 0.35
0.5b 1.0 0.7 0.5 0.35 0.25 0.18
0.25b 0.5 0.35 0.25 0.18
注：1 需要微缩的图纸，不宜采用0.18mm及更细的线宽。 2同一张图纸内，各不同线宽中的细线，可统一采用较细的线宽组细线。

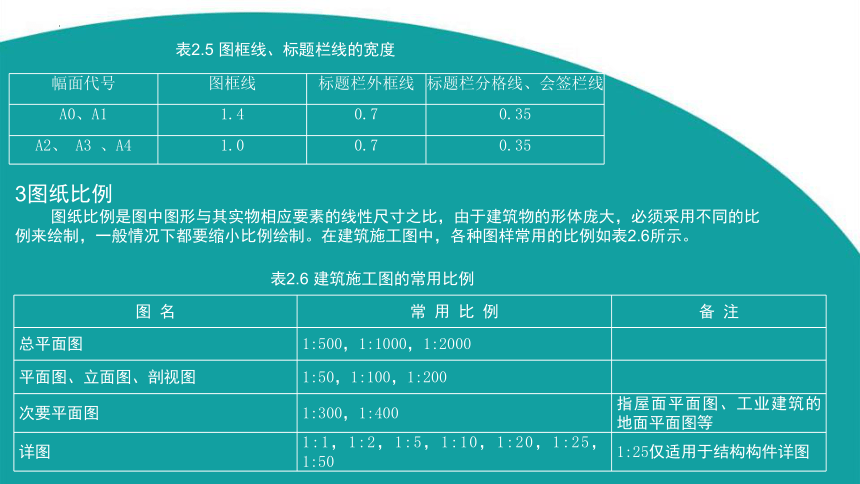

表2.5 图框线、标题栏线的宽度
幅面代号 图框线 标题栏外框线 标题栏分格线、会签栏线
A0、A1 1.4 0.7 0.35
A2、 A3 、A4 1.0 0.7 0.35
3图纸比例
图纸比例是图中图形与其实物相应要素的线性尺寸之比，由于建筑物的形体庞大，必须采用不同的比例来绘制，一般情况下都要缩小比例绘制。在建筑施工图中，各种图样常用的比例如表2.6所示。
图 名 常 用 比 例 备 注
总平面图 1:500，1:1000，1:2000
平面图、立面图、剖视图 1:50，1:100，1:200
次要平面图 1:300，1:400 指屋面平面图、工业建筑的地面平面图等
详图 1:1，1:2，1:5，1:10，1:20，1:25， 1:50 1:25仅适用于结构构件详图
表2.6 建筑施工图的常用比例

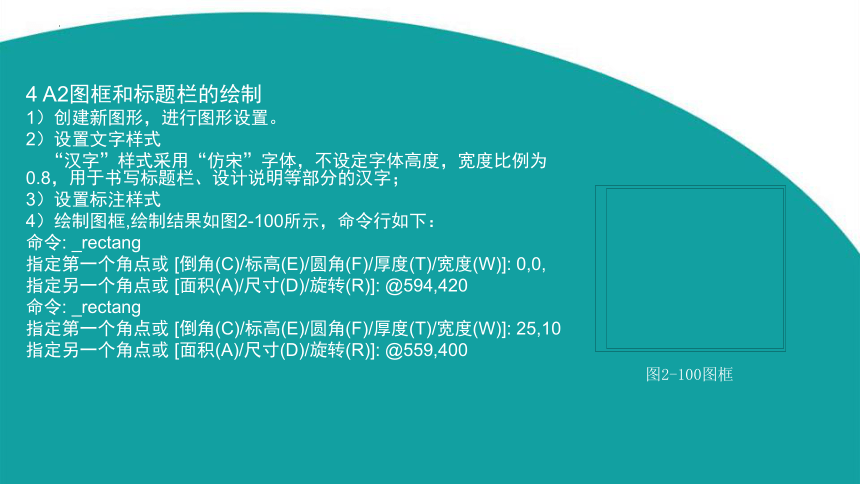

4 A2图框和标题栏的绘制
1）创建新图形，进行图形设置。
2）设置文字样式
“汉字”样式采用“仿宋”字体，不设定字体高度，宽度比例为0.8，用于书写标题栏、设计说明等部分的汉字；
3）设置标注样式
4）绘制图框,绘制结果如图2-100所示，命令行如下：
命令: _rectang
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 0,0,
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @594,420
命令: _rectang
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 25,10
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @559,400
图2-100图框
5）利用直线、偏移和修剪命令在图框线的右下角绘制标题栏，
如图所示2-101所示。
图2-101 标题栏样式
6）输入标题栏内的文字并将其定义成带属性的块。
①将汉字样式设置为当前文字样式
②在命令行输入text命令
命令: dt
TEXT
当前文字样式: 汉字 当前文字高度: 2.5000
指定文字的起点或 [对正(J)/样式(S)]: j
输入选项
[对齐(A)/调整(F)/中心(C)/中间(M)/右(R)/左上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(
MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)]: mc
指定文字的中间点:
指定高度 <2.5000>: 3.5
指定文字的旋转角度 <0>:
回车后，输入文字“制图”，按两次回车结束命令
③运用复制命令可以复制其他几组字，然后再命令行中输入ED命令，修改各个文字的内容。如图2-102所示。
图2-102 标题栏
④单击“绘图”菜单中的→“块”→“定义属性”命令，弹出属性定义对话框，设置其参数，如图2-103所示。
图2-103 带属性的块
⑤同样，可以为其他文字定义属性。结果如图2-104所示。
图2-104 带属性的文字
⑥将标题栏定义为块。
⑦在图框的左下角插入块-标题栏。A2图框和标题栏绘制完毕，结果如图2-98所示。
5样本文件
AutoCAD提供了一个叫样板的功能，系统自带了一些样板文件，
可通过样板文件来新建图形文件。如果根据现有的样板文件创建新图形，则在新图形中的
修改不会影响到样板文件。用户可以使用AutoCAD提供的一种样板文件，也可以创建自定义
样板文件。我们将绘制完成的A2图框和标题保存成样板文件，方便以后使用。
1）样板文件的创建
单击菜单【文件】→【另存为】命令，弹出另存为对话框，如图2-105所示。在文件类型处选择图形样板（*。dwt）,文件名为A2，弹出样板说明对话框，如图2-106所示，写入相关的说明，样板文件生成。
图2-106 图形另存为对话框
图2-106 样板说明对话框
2）打开样板文件
单击菜单【文件】→【打开】命令，
弹出选择文件对话框，如图2-107所示。在文
件类型处选择图形样板（*。dwt）,选择要打开的样本文件，就可打开相应的样板文件。
图2-107 选择文件对话框
